交流电流变送器

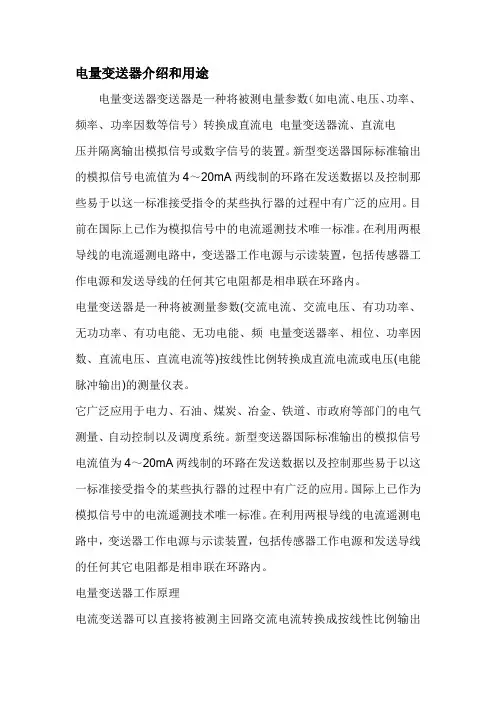

电量变送器介绍和用途电量变送器变送器是一种将被测电量参数（如电流、电压、功率、频率、功率因数等信号）转换成直流电电量变送器流、直流电压并隔离输出模拟信号或数字信号的装置。

新型变送器国际标准输出的模拟信号电流值为4～20mA两线制的环路在发送数据以及控制那些易于以这一标准接受指令的某些执行器的过程中有广泛的应用。

目前在国际上已作为模拟信号中的电流遥测技术唯一标准。

在利用两根导线的电流遥测电路中，变送器工作电源与示读装置，包括传感器工作电源和发送导线的任何其它电阻都是相串联在环路内。

电量变送器是一种将被测量参数(交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频电量变送器率、相位、功率因数、直流电压、直流电流等)按线性比例转换成直流电流或电压(电能脉冲输出)的测量仪表。

它广泛应用于电力、石油、煤炭、冶金、铁道、市政府等部门的电气测量、自动控制以及调度系统。

新型变送器国际标准输出的模拟信号电流值为4～20mA两线制的环路在发送数据以及控制那些易于以这一标准接受指令的某些执行器的过程中有广泛的应用。

国际上已作为模拟信号中的电流遥测技术唯一标准。

在利用两根导线的电流遥测电路中，变送器工作电源与示读装置，包括传感器工作电源和发送导线的任何其它电阻都是相串联在环路内。

电量变送器工作原理电流变送器可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA(通过250Ω 电阻转换DC 电量变送器1～5V或通过500Ω电阻转换DC2～10V)恒流环标准信号，连续输送到接收装置(计算机或显示仪表)。

电流变送器原副边高度绝缘隔离，两线制输出接线，辅助工作电源＋24V与输出信号线DC4～20mA共用，具有精度高，体积小、功耗小、频响宽、抗干扰、国内首创4种补偿措施和6大全面保护功能，两线端口防感应雷能力强，具有雷击波和突波的保护能力等优点。

特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统。
