一文看懂电流变送器作用和原理及电路图
电流变送器概述电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω电阻转换DC1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。
电流变送器分直流电流变送器和交流电流变送器两种。
交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2%最好0.05%）；
2、整个量程范围都有极高的线性度；
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。
电流变送器参数*执行标准：GB/T13850-1998，IEC688：1992
*输入范围：0~10A内可选如0~1A，0~5A等
*精度等级：≤0.2%.F.S
*温度特性：≤100PPM/℃（0~50℃）
*整机功耗：≤1.0V A
*工作稳定性：年变化《0.2%
*隔离耐压：输入/输出/外壳间AC2.0KV/min*1mA
*绝缘电阻：≥20MΩ（DC500V）
*冲击电压：5KV（峰值），1.2/50uS
*响应时间：≤300mS
*过载能力：2倍电流连续，30倍1秒
*工作环境：-10℃~50℃，20%~90%无凝露。
电流变送器的选型方法变送器如何操作如何选择电流变送器，是能否精准检测和转换交流电流的关键。
假如不能合理的选择合适的电流变送器，将造成今后监控系统的误差和失真。
首先我们选择电流变送器应注意如何选择电流变送器，是能否精准检测和转换交流电流的关键。
假如不能合理的选择合适的电流变送器，将造成今后监控系统的误差和失真。
首先我们选择电流变送器应注意以下几个问题：需要检测的是单相电流还是三相电流———电流变送器通常有2种形式，可适用于检测单相或三相电流。
变送器输入电流的范围由于实际负载电流变化的范围较大，为适应这种情况，通常我们先接受电流来将大电流，转换成1A或5A的小电流。
所以，电流变送器的输入，通常按的二次电流来选择。
例如：电流互感器二次电流为5A,则可以选择电流变送器的输入电流也为0—5A即可。
输出直流信号的变化范围目前，国际上输出信号的标准，通常接受DC 4—20mA.至于为什么接受DC 4—20mA作为输出信号，请参考本博客的专门论述。
当然，输出直流信号，也可以接受直流电压（比如：DC 0—10V等），要和电流变送器后面的仪表或自控装置的输入套。
辅佑襄助的规格电流变送器为了精准明确检测输入电流的变化，也为了能输出与输入电流成线性变化的直流信号，通常需要一个辅佑襄助电源较为电流变送器的工作电源。
通常，选用较多的是简单获得的AC 220V.也可以选择直流电源，比如：DC 24V等等。
需要注意的是，有一些电流变送器，宣称不需要辅佑襄助电源，即所谓的"无源型"电流变送器。
对这种电流变送器，应当慎重选用。
所谓"无源型",并非是不需要电源，而是由电流变送器输出信号后面的仪表供应工作电源。
是"吃了变送器后面的仪表电源".自然加添了变送器后面采集仪表的负担。
还有一种"无源型电流变送器",是利用电流互感器的二次电流做变送器的电源。
这种变送器的缺点是，当负载电流较小时，电流互感器的输出电流自然较小，所供应应变送器的能量也削减，此时，电流变送器将产生非线性误差，从而照成电流信号变送的误差，所以，这种变送器也是需要慎重接受的。
横河EJA变送器的零点调整及测量范围设置教程一、零点调整1.准备工作首先，需要准备以下设备和工具：横河EJA变送器、压力源、电压表和电流表。
其中，压力源用于提供一个已知的稳定的压力信号，电压表和电流表用于测量变送器的输出信号。
2.连接变送器将压力源的输出口与变送器的进口连接，然后将变送器的出口连接至电压表或电流表，以便测量其输出信号。
3.开始调整首先，将压力源的压力调至合适的范围，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。
4.调整零点在调整零点之前，需要先确认变送器的电源电压和工作温度是否正常。
然后，按照以下步骤进行零点调整：-将变送器的输出略高于0mA或低于4mA的信号（略偏离量程的最低点）视为初始零点。
-调整变送器的零点调整螺丝（通常位于变送器的侧面），使输出信号达到0mA或4mA。
-反复调整零点螺丝，直到输出信号稳定在0mA或4mA。
5.调整范围完成零点调整后，可以进行范围调整。
范围调整通常通过增加或减小进口压力来完成。
二、测量范围设置1.准备工作同样需要准备横河EJA变送器、压力源、电压表和电流表。
在测量范围设置中，压力源用于提供多个已知压力值，以便设置不同的测量范围。
2.连接变送器将压力源的输出口和变送器的进口连接，再将变送器的出口连接至电压表或电流表。
3.开始设置首先，将压力源的压力调至需要设置的测量范围的最低值，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。
4.设置最低值调整变送器的量程调整螺丝（通常位于变送器的侧面），使输出信号达到对应的最低值（例如0.2mA或2mA）。
5.设置最高值接下来，将压力源的压力调至需要设置的测量范围的最高值，再次调整量程调整螺丝，使输出信号达到对应的最高值（例如 3.8mA或20mA）。
6.确认设置完成最低值和最高值的设置后，再次确认变送器的输出信号是否在所需的测量范围内。
同时，还可以通过与其他已校准的压力传感器进行对比，来验证测量范围的准确性。
交流电流变送器校验规程交流电流变送器校验规程1. 变送器技术参数1.1. 交流电流变送器参数列表序号名称参数 1 型号 2 输入量 3 输出量 4 等级 5 生产厂家 6 出厂日期 7 工作电源 8 外型尺寸 9 满量程调整范围 10 归零调整范围 11 使用环境12 绝缘阻抗 13 耐压 14 输入过载能力 15 输出负荷能力 2. 引用的标准规程及说明书2.1. 引用的标准规程:JJG126—1995《电测量变送器检验规程》 2.2. 引用的说明书:《变送器产品说明书》3. 检验周期及校验项目3.1. 变送器检验周期3.1.1. 划分原则3.1.1.1. 使用中的变送器每年至少检验一次，用户可根据实际需要制定检验周期。
3.2. 检验项目3.2.1. 周期检验项目3.2.1.1. 外观检查3.2.1.2. 绝缘电阻测定3.2.1.3. 基本误差的测定3.2.2. 新安装和修理后的变送器，除应做周期检定外，还应根据需要选做下列项目中的全部或部分。
3.2.2.1. 工频耐压试验3.2.2.2. 由自热引起的改变量的测定3.2.2.3. 输出纹波含量的测定3.2.2.4. 交流被测量的电压分量引起的误差改变量的测定4. 危险点的分析及注意事项4.1. 危险点分析4.1.1. 电流回路作业有可能造成交流电流回路开路。
4.1.2. 工作人员因触及其他部位而造成人身触电。
4.1.3. 接线、拆线时可能引起变送器损坏。
4.1.4. 误操作可能引起变送器工作电源短路。
4.1.5. 检验时误操作可能引起检验装置、变送器损坏。
4.1.6. 现场内落物伤人。
4.2. 注意事项4.2.1. 短接CT二次绕组必须可靠，要用专用的短接线，严禁用导线缠绕;严禁在CT与短路端子之间的回路上进行任何工作;不得将回路的永久接地点断开;工作时必须有人监护，使用绝缘工具并站在绝缘垫上。
4.2.2. 开始工作前，工作负责人向工作组人员交代安全注意事项及带电部位;并在工作中的整个过程中认真监护，及时纠正工作人员的错误行为。
4-20ma供电电路工作原理4-20mA供电电路工作原理一、引言4-20mA供电电路是一种常用的工业控制领域中的传感器供电和信号传输方式。
本文将介绍4-20mA供电电路的工作原理及其在工业控制系统中的应用。
二、工作原理1. 电流模拟量信号4-20mA供电电路是基于电流模拟量信号的传输方式。
在这种方式下，传感器输出的信号被转换成相应的电流值，然后通过电路传输到控制系统中进行处理和分析。
2. 电流变送器为了将传感器的信号转换为电流模拟量信号，通常需要使用电流变送器。
电流变送器通常由电流源、电阻和传感器组成。
电流源为电路提供稳定的电流，而电阻则用于控制电流的大小，使其在4-20mA 范围内变化。
传感器的输出信号通过电阻与电流源相连接，形成了一个闭合的电流回路。
3. 电流传输在4-20mA供电电路中，电流的大小代表了传感器输出信号的大小。
当传感器输出为最小值时，电流为4mA；当传感器输出为最大值时，电流为20mA。
通过改变电流的大小，可以实现对传感器信号的精确传输。
4. 电流计算在控制系统中，接收到电流模拟量信号后，需要进行电流转换以获得对应的传感器信号值。
通常，使用电流计算器进行计算。
电流计算器根据电流模拟量信号的范围和变化规律，将电流转换为相应的传感器信号值。
三、应用场景4-20mA供电电路在工业控制系统中有广泛的应用。
以下是几个常见的应用场景：1. 温度测量在温度测量中，温度传感器通常输出电压信号。
通过将电压信号转换为电流模拟量信号，可以更好地适应工业环境中的干扰和电阻变化。
4-20mA供电电路能够稳定地传输温度信号，保证测量的准确性和可靠性。
2. 压力监测压力传感器通常输出电阻信号。
通过将电阻信号转换为电流模拟量信号，可以减小电阻变化对信号传输的影响。
4-20mA供电电路能够传输精确的压力信号，实现对压力变化的监测和控制。
3. 液位检测液位传感器通常输出电容信号或电阻信号。
通过将电容信号或电阻信号转换为电流模拟量信号，可以提高信号传输的稳定性和可靠性。
A B B智能2600T压力
变送器校验步骤
------------------------------------------作者xxxx
------------------------------------------日期xxxx
【精品文档】
智能2600T压力变送器校验步骤（±100KP）
1.变送器精度要求：允许误差为±16×0.075=0.012mA
2.记录压力变送器的编号，根据变送器的量程确定5个或5个
以上的检定点
3.接线如图
4.打开校验仪表电源，将显示调至电流输出画面
5.当变送器上未施加压力时，热工仪表校验仪上的读数应为
4mA。
如非4mA，则按住零点螺丝至少2秒钟，此后读数应移动至4mA。
当变送器上施加量程上限值时，热工仪表校验仪上的读数应为20mA，如非20mA，则按住零点螺丝至少2秒钟，此后读数应移动至20mA。
当施加中间点压力值时，读数应在误差允许范围内。
6.逐次加压至各检定点，并记录各检定点对应的输出电流
7.逐次降压至各检定点，并记录各检定点对应的输出电流
8.计算压力变送器的示值误差是否在允许误差范围
9.如超出允许误差，则重复5、6、7步骤，进行零位、量程调
整
10.填写记录报告。
【精品文档】。
工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2m A作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
这是两线制变送器的设计根本原则之一。

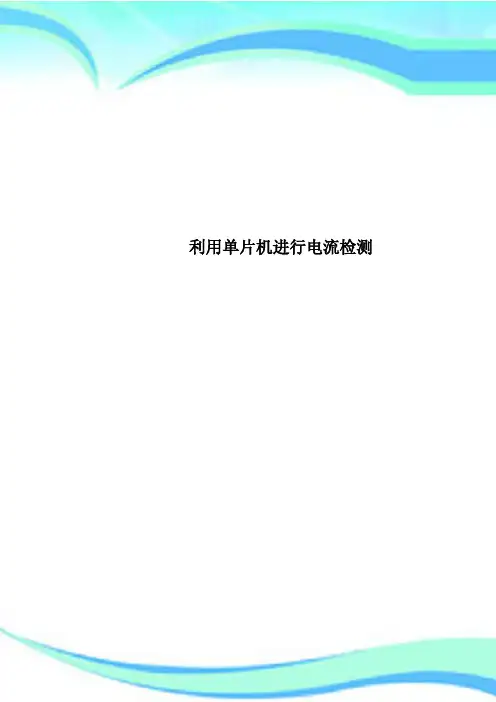

利用单片机进行电流检测————————————————————————————————作者：————————————————————————————————日期：单片机怎样检测1A～10A的电流？2013-03-17 07:49lzh315888 | 来自手机知道 | 分类：工程技术科学| 浏览82次听说串电阻能实现，谁能帮忙详细解释一下工作原理，不需要程序，有思路即可，谢谢交流电路是否适用？因为是用于交流电机电流检测的提问者采纳2013-03-17 09:03在学校做实验可以在电路中串联取样电阻（电阻丝0.01Ω）转换成电压，再利用运放放大，A/D采集后输入单片机；在现实的应用中是直接买数字式电流变送器，你百度搜索即可。
现实中不是随便就可以串联电阻的。
交流电流信号放大后加整流滤波，这样检测会有延时，瞬态响应差些。
我查了一个交流变送器响应时间：≤400ms，比较慢。
我年轻时做驱动电机的变频器，要求响应快，否则过载会烧毁功率模块，只能串联取样电阻直接控制保护电路动作，变频器的单片机采集后再动作就迟了。
你如果只是测量电流，响应慢就无所谓。
提问者评价要是有简单的AD采集电路就理想了评论|0黑豹0049 |来自团队哈尔滨工程大学 |十四级采纳率75%擅长：工程技术科学网友采纳检举|2013-03-17 08:05检测电流的方法，就是在被检测电流的回路中串连一个分流器（也称电流电阻）在分电流电阻的两端会有一个电圧，这个电圧值就是对应的电流值（这个电圧值为了不影响回路的性能，一般很小的）需要转换放大后才能检测到，现在有一种高端电流检测芯片，与单片机配合检测电流电路比较简单。
用电流互感器，例如用一个100：1的电流互感器。
电机线从互感器的孔中穿过，1-10A的互感器输出电流是10-100mA。
用整流桥整流后，接一个30欧的电阻，对应的电压是0.3-3V（平均值），峰值为0.42-4.2V。
如果采用电容滤波，直流电压为：0.42-4.2V。
时基电力电流（电压）变送器的校验步骤方法、注意事项
变送器自动校验变送器步骤
电流（电压）变送器的校验一般采用SJCY-S交流采样校验装置进行检验，能对交流电压变送器、交流电流变送器、四线有功变送器、四线无功变送器、三线有功变送器、三线无功变送器、工频频率变送器、工频相位变送器的自动校验，手动校验，使用前请先阅读操作说明书，由于版面的限制，有些步骤不予出图，谢谢理解！
操作如下：
检查接线正确无误，接线方式有很多种，请您针对性的参考说明书文件。
注意：Ⅰ校单相变送器时，被校变送器接装置B相输出；Ⅱ校三相三线变送器时，被校变送器Vb不接装置Vb，接装置0V。
如果在前面的选择为“自动校验”，则一开始进入上面的校验屏时，装置会自动按设置的时间预热，预热完后会测出响应时间T，并显示在屏中，接着进行自动校验。
自动校验时，可不必任何操作，装置会按照前面的设置自动完成；有必要的话（比方感觉间隔时间过长），也可按屏中下方的提示操作，可加快校验的速度。
注：手动校验的情形与自动校验大致相似，不同之处在于检定点的设定可在“试验点”处任意设置。
时基电力变送器手动校验步骤
手动检定与自动检定的区别是，手动检定时各检定阶段需由人工点按相应按钮，检定点也需人为输入检定点，并点按“检定”按钮，误差也需人为点按“存存误差”按钮，但可以在检定某一检定点时，微调电量。
要改变检定点，可在“检定点”输入框中输入检定点百分数，然后点按“检定”按钮，如果在“表监视器”中显示的电量与输入标准值有较大相差，还可点按“调节输出”中的相应按钮，微调电量。
注意事项
在进行电流（电压）变送器的校验前一定要先阅读说明书，针对不同变送器接线方法有时候不同，注意接线端子与导体对应，避免短路影响您的使用。

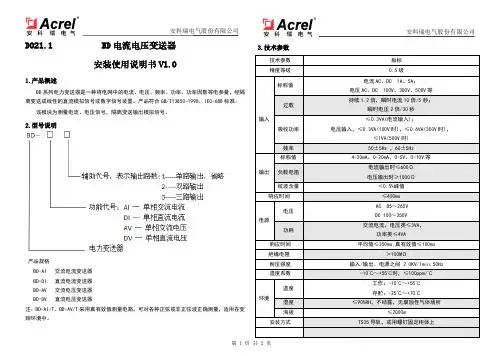

D021.1BD电流电压变送器安装使用说明书V1.01.产品概述BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。
产品符合GB/T13850-1998、IEC-688标准。
该模块为测量电流、电压信号，隔离变送输出模拟信号。
2.型号说明产品规格BD-AI交流电流变送器BD-DI直流电流变送器BD-AV交流电压变送器BD-DV直流电压变送器注：BD-AI/T、BD-AV/T采用真有效值测量电路，可对各种正弦或非正弦波正确测量，适用在变频环境中。
3.技术参数技术参数指标精度等级0.5级输入标称值电流AC、DC1A、5A；电压AC、DC100V、300V、500V等过载持续1.2倍，瞬时电流10倍/5秒；瞬时电压2倍/30秒吸收功率≤0.3VA(电流输入)；电压输入，≤0.3VA(100V时)，≤0.6VA(300V时)，≤1VA(500V时)频率50±5Hz，60±5Hz输出标称值4-20mA、0-20mA、0-5V、0-10V等负载电阻电流输出时≤600Ω电压输出时≥1000Ω纹波含量＜0.5%峰值响应时间≤400ms电源电压AC85～265VDC100～350V功耗交流电流，电压类≤3VA，功率类≤4VA响应时间平均值≤350ms,真有效值≤100ms绝缘电阻＞100MΩ耐压强度输入/输出、电源之间2.0KV/1min,50Hz温度系数-10℃～+55℃时，≤100ppm/℃环境温度工作：-10℃～+55℃存贮：-25℃～+70℃湿度≤90%RH，不结露，无腐蚀性气体场所海拔≤2000m安装方式TS35导轨，或用螺钉固定柜体上安科瑞电气股份有限公司安科瑞电气股份有限公司安科瑞电气股份有限公司。
电测量变送器检定规程Verification Regulation of Electrical Measuring TransducersJJG(电力)01-94归口单位：电力工业部计量办公室起草单位：西北电力试验研究院施行日期：1994年11月1日本规程技术条文由起草单位负责解释。
本规程主要起草人：雷惠博(西北电力试验研究院)。
中华人民共和国电力工业部关于颁发《电测量变送器检定规程》的通知电安生［1994］416号《电测量变送器检定规程》已经两年试用，现正式颁发，从1994年11月1日开始执行，编号为JJG(电力)01—94。
各单位在执行中有何意见，请随时函告电力工业部计量办公室。
本规程技术条文由起草单位负责解释。
本规程由水利电力出版社负责出版发行。
1994年7月8日电测量变送器检定规程本规程适用于在电力系统中应用的将交流电量转换为直流模拟量或数字信号的变送器和功率总加器的检定。
本规程不适用于电能变送器的检定。
一技术要求1标志受检变送器上的标志应符合变送器国家标准的规定。
2基本误差变送器在参比条件下工作时，在输出信号的较高标称值和较低标称值之间的任一点上的误差应不超过表1给定的以基准值百分数表示的基本误差的极限值。
表1以基准值百分数表示的基本误差的极限值与等级指数的关系注：括号内的等级指数是我国不推荐使用的等级指数。
3改变量当变送器在参比条件下，一个影响量按照第9.2条的要求改变时，由该影响量引起的以等级指数的百分数表示的改变量应不超过表6规定。
4工频耐压变送器应能承受频率为50Hz或60Hz的正弦波形(畸变因数不超过5%)的电压，历时1min的试验4.1测量线路与参考接地点之间的试验电压应根据其线路绝缘电压或变送器的试验电压标志符号(五星符号)按表2选取。
对于接入电压互感器和(或)电流互感器二次回路工作的变送器，其线路绝缘电压应不低于650V(试验电压不低于2kV)。
注：参考接地点由导电外壳或绝缘外壳上连接在一起的导电部分构成。
变送器原理两线制V/I变换器IC:DH4-20工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA 之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
输出为标准信号的传感器。
这个术语有时与传感器通用。
变送器种类很多,总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。
将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。
霍尔电流、电压传感器霍尔电流传感器的工作原理信瑞达霍尔电流传感器、霍尔电压传感器/ 霍尔电流变送器、霍尔电压变送器是根据霍尔原理制成的。
它有两种工作方式，即磁平衡式和直放式。
霍尔电流、电压传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。
1 、直放式电流传感器（开环式LF系列）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。
这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。
2、磁平衡式电流变送器（闭环式szxrdt系列）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来跟踪Ip。
当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程，最后重新达到平衡。
被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡，霍尔器件就有信号输出。
经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。
从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
3、霍尔电压传感器（闭环式LF 系列）霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。
4、交流/直流变换器（LF 系列）交流/直流变换器与电流或电压传感器相配合使用所组成的模块可以把0～1V的交、直流信号转换为4～20mA（或0～20mA）、0～5V的标准直流信号（可分隔离和非隔离两种）。
温度变送器校验方法一、温度变送器的基本原理温度变送器是一种用于测量温度并将其转化为标准信号输出的设备。
其基本原理是利用温度敏感元件（如电阻、热电偶、热电阻等）与信号处理电路相结合，将温度变化转化为线性电流信号或数字信号输出。
这种输出信号可以被其他设备接收并进一步进行处理，以实现对温度的监控和控制。
二、为何需要校验温度变送器使用温度变送器进行温度测量是工业自动化和过程控制中常见的应用。
然而，温度变送器在使用过程中可能会受到各种因素的干扰，导致其测量结果不准确。
因此，为了确保温度测量的准确性和可靠性，需要对温度变送器进行校验。
三、温度变送器校验的方法校验温度变送器的方法有多种，下面将介绍几种常见的校验方法：1. 对照法校验对照法校验是指通过将温度变送器与已知准确温度的“对照仪器”进行比较来判断温度变送器的准确性。
一般情况下，对照仪器可以使用标准温度计或其他精确的温度测量设备。
校验时，将温度变送器与对照仪器同时暴露在同一温度环境下，记录两者的温度值并进行比对。
若温度变送器的测量结果与对照仪器的结果相差较大，则需要进行调整或修理。
2. 电流回路校验电流回路校验是一种主要适用于电流型温度变送器的校验方法。
具体操作步骤如下：1. 将已知准确温度的点与温度变送器连接，记录电流变送器输出的电流值。
2. 将温度变送器的触点连接到一个已知的电阻值，通过欧姆定律计算出预期的电流值。
3. 将计算出的预期电流值与温度变送器输出的电流值进行比较，在一定误差范围内即表示校验通过。
3. 计算机辅助校验随着计算机技术的不断发展，计算机辅助校验成为了一种可以提高校验效率和准确性的方法。
通过使用特定的软件和硬件设备，可以对温度变送器进行自动化校验，并将校验结果进行记录和分析。
这种方法大大提高了校验的可靠性和效率，适用于大规模的温度变送器校验。
四、校验结果的处理对于校验结果的处理，需根据校验方法和校验设备的要求进行相应的分析和判断。
一般情况下，校验结果可分为以下几种情况：1. 校验合格如果校验结果表明温度变送器的测量结果与标准值在可接受的范围内，即表示校验合格。
电流型液位变送器计算公式电流型液位变送器是一种常用的液位测量仪器，它能够将液体的压力转化为电流信号输出，从而实现对液位的准确测量。
在实际应用中，我们需要根据具体的液体性质和工作环境来选择合适的电流型液位变送器，并且需要根据液体的密度、压力等参数来进行相应的计算。
本文将介绍电流型液位变送器的计算公式及其应用。
电流型液位变送器的工作原理是通过测量液体压力来确定液位高度，然后将这个压力转化为相应的电流信号输出。
在液位变送器的选择和使用过程中，我们需要了解一些基本的计算公式，以便能够准确地进行液位测量。
首先，我们需要了解电流型液位变送器的基本参数，包括量程、输出信号范围、工作温度范围等。
在选择液位变送器时，我们需要根据液体的性质和工作环境来确定这些参数，以确保变送器能够正常工作并提供准确的液位测量。
针对电流型液位变送器的计算公式，我们需要关注以下几个方面：1. 液体的密度，液体的密度是影响液位变送器测量准确性的重要因素。
一般情况下，我们可以通过测量液体的密度来确定液位变送器的测量范围和输出信号范围。
2. 液体的压力，液体的压力是确定液位高度的重要参数。
在实际应用中，我们需要根据液体的压力来计算液位高度，并将这个压力转化为相应的电流信号输出。
3. 液位变送器的标定，在使用液位变送器之前，我们需要对其进行标定，以确保其输出信号与实际液位高度的对应关系准确无误。
标定液位变送器需要根据其量程和输出信号范围来确定相应的标定参数，以确保其能够提供准确的液位测量。
在实际应用中，我们可以根据以下的计算公式来计算电流型液位变送器的输出信号和液位高度：液位高度（H）=（P/ρg）+H0。
其中，P为液体的压力，ρ为液体的密度，g为重力加速度，H0为液位变送器的零点偏移值。
电流型液位变送器的输出信号（I）=（H-H0）/K。
其中，H为液位高度，H0为液位变送器的零点偏移值，K为液位变送器的灵敏度。
通过以上的计算公式，我们可以根据液体的压力和密度来计算液位高度，并将这个液位高度转化为相应的电流信号输出。
