有功功率无功功率电流变送器组合变送器..doc

一、 功能功能：三相功率变送器是一种将被测电量参数（有功功率、无功功率）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。

产品符合国标GB/T 13850-1998。

二、 规格规格：BS4P 三相有功功率变送器 BS4Q 三相无功功率变送器 BS4P-Y 三相四线有功功率变送器 BS4Q-Y 三相四线无功功率变送器三、技术技术性性能电路类型 BS4PBS4QBS4P –YBS4Q-Y标称输入电流1A 、5A ；电压57V 、100V 、220V 、380V 过 量 程 持续：1.2倍；瞬时：电流10倍/5秒，电压2倍/1秒频 率 50Hz(60、400Hz 按需)输入吸收功率 1V A标称 值0 ~ 20mA 、4 ~ 20mA 或0~10V负载电阻 电流输出时：R L ≤600Ω；电压输出时：R L ≥5 k Ω最大输出信号 额定值30mA 输出纹波 不大于2倍的基本误差值输出响应时间300ms辅助电源 AC 、DC 80V~270V ，DC24V、48V(订货时须说明)电源功 耗 5V A(AC) 精度等级 0.5级 绝缘强度2kV/50Hz/1min四、外形尺寸:五、安装方式安装方式：可固定安装在35mm 的标准DIN 轨道上。

六、接线方式:三相三线三相四线注: “*”为电流进线端七、、注意事项注意事项：1. 信号输入变送输出的接线一定要正确。

2. 若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。

3. 无标准仪器及非专业人员切勿拆开。

八、保修说明:1. 本产品保修期为一年。

2. 一年内，出现质量问题，原因在于我方的，免维修费用，使用不当造成的，酌收元件成本及运费。

3. 超过保修期的，将根据实际情况收部分维修费用。

扬州新菱电器仪表有限公司地址：扬州市维扬经济开发区小官桥路20号，邮编：225008电话：*************传真：************* E-mail: **********************三相三相功率功率功率变送器变送器变送器 使用说明书扬州新菱电器仪表有限公司。

三相电表工作原理
三相电表工作原理：
一、原理简介
三相电表是一种利用多种变换原理将直流、交流电能量转换为可用数字或者模拟量输出信号的电能测量仪表，它可以用来测量三相四线制电网中电量，即电压、电流、有功功率、无功功率、功率因数等电能参数。

二、工作原理
1、电压检测：
三相电表采用三相三线电流变换原理，由三个精度表触发点共同组成了一个电压变换器，来测量电压。

2、电流检测：
典型的三相电表采用变送器法测量电流，其中测量电流的变送器是一种互感设备，用它可以形成一闭合的可变的交流电路，以把电流信号由三相电网传送到仪表上。

3、功率检测：
测量功率的变换原理有两种，一种是采用电压、电流的数字信号的乘积，来表示功率信号；另一种是采用电流变换原理，设法将功率信号变换为电压信号，以便用电压变换器测量功率。

4、功率因数检测：
测量功率因数有多种变换原理，其中最常用的就是采用四端口检测技术来测量功率因数，这种技术采用了三相四线制的电网连接方式，来测量被测物的功率因数。

三、性能特点
1、高精度：三相电表能够高精度测量电能参数，可交流测量数据的精度在1°以内。

2、抗扰性：三相电表具有良好的抗电磁干扰能力，在正常情况下不会受到电磁干扰的影响。

3、智能化：三相电表内置智能芯片，可实现现代信息化管理，准确控制、识别及安全保护功能。

4、可靠性：三相电表具有高可靠性，可长期稳定运行，在正常使用情况下具有良好的精度持久性，能有效的钝化电能参数的质量和消耗。

5、安全性：三相电表具有良好的安全性，满足相关的安全标准规范，能够有效的预防电能参数的安全泄漏和污染。

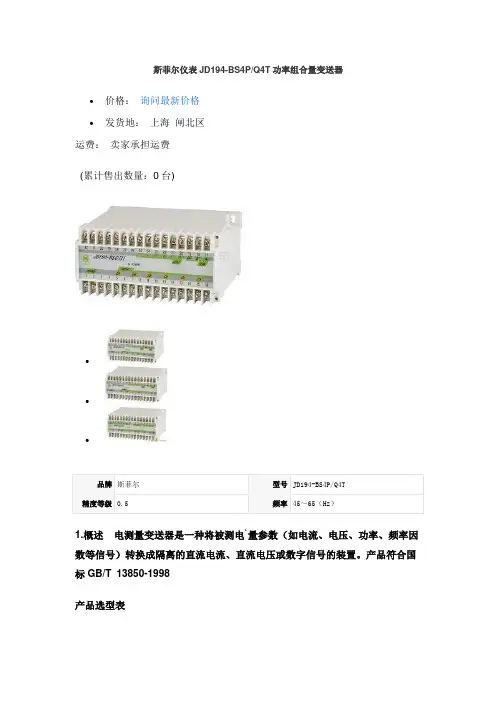

斯菲尔仪表JD194-BS4P/Q4T功率组合量变送器
∙价格：询问最新价格
∙发货地：上海闸北区
运费：卖家承担运费
(累计售出数量：0台)
∙
∙
∙
1.概述电测量变送器是一种将被测电`量参数（如电流、电压、功率、频率因数等信号）转换成隔离的直流电流、直流电压或数字信号的装置。

产品符合国标GB/T 13850-1998
产品选型表
说明：
1. √具备该项功能
2. ─不具备该项功能
3. 4具备该项功能，并且有4个通道技术指标:
订货示例型号：JD194-BS4P/QT 信号输入：AC10kV/100V，AC1000/5A 接线方式：三相三线变送输出：（变送1）4~20mA对应A相电压0~10kV （变送2）4~20mA对应A相电流0~ 1000A （变送3）4~12~20mA对应有功功率-17.32MW~0MW~17.32MW （变送4）4~12~20mA 对应相位角-60º~ 0º~60º说明：其它项目中可注明的如特殊的电源要求，模拟变送输出项目和范围设置等。

3.通用技术指标
注：输入信标称值0~100%一般对应变送输出4~20mA(特殊情况另作说明)。

4.规格选型
注：
1、表格中“√”表示该仪表具备此种输入方式或者此项功能，反之为“—”
2、模拟量输出列所对应的单元格中数字代表通道数，如1路对应列为模拟量输出则表示该型号仪表具备1路模拟量输出功能，2路则表示改型号仪表具备2路模拟量输出功能。

哈尔滨友盛科技产品选型手册目录一、电量变送器 (1)总述 (1)通用技术指标 (2)1、101型电量变送器系列 (3)RGI-101型交流电流变送器/RGV-101型交流电压变送器 (3)RGDI-101型直流电流变送器/RGDV-101型直流电压变送器 (4)RGF-101型频率变送器 (5)2、102型电量变送器系列 (6)RGI-102型交流电流变送器/ RGV-102型交流电压变送器 (6)RGDI-102型直流电流变送器/ RGDV-102型直流电压变送器 (7)RGF-102型频率变送器 (8)RGT-102型温度变送器 (9)3、103型电量变送器系列 (10)RG3I-103型交流电流组合变送器/ RG3V-103型交流电压组合变送器 (10)RGP-103型有功功率变送器/ RGQ-103型无功功率变送器 (11)RGH-103型有功功率/无功功率组合变送器 (12)RGH2-103型智能有功功率/电流组合变送器 (13)RGH3-103型有功功率/无功功率/电流组合变送器 (14)RGKW-103型有功电能变送器/RGKV-103型无功电能变送器 (15)RGF-103型频率变送器 (16)RGPF-103型功率因数变送器 (17)RGI2-103型负序电流变送器 (18)RGT-103型温度变送器 (19)RGC-103型功率总加变送器 (20)RGPW-103型有功功率/有功电能组合变送器 (21)4、104型电量变送器系列 (22)RGI-104型交流电流变送器/RGV-104型交流电压变送器 (22)RG3I-104型交流电流组合变送器/RG3V-104型交流电压组合变送器 (23)RGDI-104型直流电流变送器/RGDV-104型直流电压变送器 (24)RGP-104型有功功率变送器/RGQ-104型无功功率变送器 (25)RGH-104型有功功率/无功功率组合变送器 (26)RGH3-104型有功功率/无功功率/电流组合变送器 (27)RGKW-104型有功电能变送器/RGKV-104型无功电能变送器 (28)RGF-104型频率变送器 (29)RGPF-104型功率因数变送器 (30)RGI2-104型负序电流变送器 (31)RGT-104型温度变送器 (32)RGC-104型功率总加变送器 (33)5、105型电量变送器系列 (34)RGI-105型交流电流变送器/ RGV-105型交流电压变送器 (34)6、106型电量变送器系列 (35)RGI-106型交流电流变送器/ RGV-106型交流电压变送器 (35)RGDI-106型直流电流变送器/ RGDV-106型直流电压变送器 (35)RGP-106型有功功率变送器/ RGQ-106型无功功率变送器 (37)RGF-106型频率变送器 (38)RGT-106型温度变送器 (39)哈尔滨友盛科技产品选型手册7、107型电量变送器系列 (40)RGI-107型交流电流变送器/ RGV-107型交流电压变送器 (40)RG3I-107型交流电流组合变送器/ RG3V-107型交流电压组合变送器 (41)RGDI-107型直流电流变送器/RGDV-107型直流电压变送器 (42)RGP-107型有功功率变送器/RGQ-107型无功功率变送器 (43)RGH-107型有功功率/无功功率组合变送器 (44)RGH2-107型智能有功功率/交流电流组合变送器 (45)RGH3-107型有功功率/无功功率/交流电流组合变送器 (46)RGKW-107型有功电能变送器/RGKV-107型无功电能变送器 (47)RGF-107型频率变送器 (48)RGPF-107型功率因数变送器 (49)RGI2-107型负序电流变送器 (50)RGT-107型温度变送器 (51)RGC-107型功率总加变送器 (52)8、108型电量变送器系列 (53)RGI-108型交流电流变送器/ RGV-108型交流电压变送器 (53)RGDI-108型直流电流变送器/ RGDV-108型直流电压变送器 (54)RGF-108型频率变送器 (55)二、数字变送仪表 (56)概述 (56)1.RSB200型数字电力变送仪表系列 (57)RSB200-1型数字变送仪表系列 (58)RSB200-1A型数字变送仪表系列 (60)RSB200-2A/2B型数字变送仪表系列 (62)RSB200-3型数字变送仪表系列 (64)RSB200-3B型数字变送仪表系列 (65)RSB200-4型数字仪表系列 (67)RSB200-5A/5B型数字变送仪表系列 (68)RSB200-6A/6B型数字变送仪表系列 (70)RSB200-7型数字变送仪表系列 (72)RSB200-8型数字变送仪表系列 (74)2.RSB300型可编程数字电力变送仪表系列 (75)RSB301/RSB301A型可编程三电流组合变送仪表 (76)RSB302/RSB302A型可编程三电压组合变送仪表 (77)RSB303/RSB303A型可编程电流/电压/频率组合变送仪表 (78)RSB304/RSB304A型可编程有功/无功功率/功率因数组合变送仪表 (79)3.RSB400型三相综合电力变送仪表 (80)4.RSB400D系列多功能电力仪表 (86)5.RSB500型可编程数字电力变送仪表系列 (87)RSB501/RSB501A型可编程三电流组合变送仪表 (88)RSB502/RSB502A型可编程三电压组合变送仪表 (89)RSB503/RSB503A型可编程电流/电压/频率组合变送仪表 (90)RSB504/RSB504A型可编程有功/无功功率/功率因数组合变送仪表 (91)三、GRTM-2000转子温度测量装置 (92)四、RGHV-601谐波分析仪 (93)五、变送器屏、柜 (94)六、RS-FXB型负序电流变送仪表 (95)七、YSMC-1电机保护控制装置 (96)哈尔滨友盛科技 产品选型手册1一、电量变送器总述电量变送器是一种将输入的被测电量（交流电流、交流电压、有功功率、无功功率、直流电流、直流电压、频率、有功电能、无功电能、功率因数等）转换成按线性比例输出的直流电流或电压（电能以脉冲形式输出）信号的测量仪器。

有功功率、无功功率、发电机1. 无功功率和有功功率许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/（P2+Q2）1/2在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。

这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。

1 影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。

据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。

所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。

(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。

因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。

(3)供电电压超出规定范围也会对功率因数造成很大的影响。

当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。

当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。

但供电电压降低会影响电气设备的正常工作。

所以，应当采取措施使电力系统的供电电压尽可能保持稳定。

电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

编辑本段概述电流变送器分直流电流变送器和交流电流变送器两种。

交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式，其特点为：1、准确度高（典型：0.2% 最好0.05%）。

2、整个量程范围都有极高的线性度。

3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。

直流电流变送器将被测信号变换成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压，再经恒压（流）至输出。

具有原理非常简单，线路设计精炼，可靠性高，安装方便等优点。

霍尔电流变送器电流传感器、变送器(19张)编辑本段定义电流变送器可以直接将被测主回路中的交流电流转换成按线性比例输出的直流4～20mA （通过250Ω电阻转换成直流1～5V或通过500Ω电阻转换直流2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器原副边高度绝缘隔离，有两线制和三线制的输出接线方式。

三线制变送器有辅助工作电源+24V的正端、负端和信号输出端；电流变送器具有精度高，体积小、功耗小、频响宽、抗干扰等特性。

国内首创4种补偿措施和6大全面保护功能，两线端口防感应雷能力强，具有雷击波和突波的保护能力等优点。

特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统。

电流变送器超低功耗，单只静态时0.096W，满量程功耗为0.48W，输出电流内部限制功耗为0.6W。

编辑本段原理电量变送器的原理电量变送器是一种将被测电量(交流电压、电流、有功功率、无功功率、有功电能、无功电能、频率、相位、功率因数、直流电压、电流等)转换成按线性比例直流电流或电压输出(电能脉冲输出)的测量仪表。

有功功率和无功功率简介在电力系统中，有功功率（Active Power）和无功功率（Reactive Power）是两个非常重要的概念。

它们分别指的是电流或电压的有效功率和非有效功率的部分，对于电力系统的运行和稳定性起着至关重要的作用。

本文将详细介绍有功功率和无功功率的概念、计算方法和重要性，并对它们在电力系统中的应用进行详细探讨。

有功功率（Active Power）有功功率是指电路中实际转化为有用能量的功率。

在交流电路中，有功功率由电流和电压的乘积得出，其单位为瓦特（W）。

有功功率的计算公式如下：$$P = IV\\cos\\theta$$其中，P为有功功率，I为电流，V为电压，$(\\cos\\theta)$为功率因数。

通过上述公式可知，有功功率等于电流与电压的乘积再乘以功率因数。

电流和电压的乘积得到的是复功率（Apparent Power），再乘以功率因数则得到实际的有功功率。

有功功率主要用于执行实际功效的设备和负载，比如电动机、灯具等。

它是为了满足实际需求而消耗的功率，是电路中真正实现能量转化的部分。

无功功率（Reactive Power）与有功功率相对应的是无功功率，它指的是电路中未转化为有用能量的功率。

无功功率只产生磁场和电场的能量，不执行功效。

在交流电路中，无功功率同样由电流和电压的乘积得出，其单位为乏特（VAR）。

无功功率的计算公式如下：$$Q = IV\\sin\\theta$$其中，Q为无功功率，I为电流，V为电压，$(\\sin\\theta)$为无功功率因数。

无功功率同样是由电流与电压的乘积再乘以功率因数得出。

它并不对设备产生有用功效，而是用于维持电力系统的稳定性和电力传输的平衡。

无功功率主要负责电力系统中的磁场和电场能量，使得电流和电压的波形保持正弦，以提供电力系统的稳定性。

功率因数（Power Factor）功率因数是有功功率与复功率之比，表示有用功率在复功率中的占比。

使用说明书
直流电流、电压变送器是一种能将被测直流电流、电压转换成按线性比例输出的直流电流 或电压的仪器。配以相应的指示仪表或装置，可在电力系统直流电路中实现对电流、电压的测 量和控制。
Tel:0512 - 67574644
Fax:0512 - 67574244
4

苏州高途电子科技有限公司
电量变送器
(三) 订货须知
使用说明书
签定订货合同时应详细写明所需要的型号、规格，对所选择的型号、规格按下列格式要求将 代号填入，特殊规格文字说明。
GPA/V
电量变送器
使用说明书
二、GPA/GPAS/GPV/GPVS 交流电流/电压变送器 GPAX/GPAXS/GPVX/GPVXS 三组合交流电流/电压变送器 (一) 概 述
交流电流、电压变送器是一种能将被测交流电流、电压转换成按线性比例输出的直流电流 或电压的仪器。配以相应的指示仪表或装置，可在电力系统交流电路中实现对电流、电压的测 量和控制。
Ⅲ组 –10- 55℃
＜0.1% （额定负载范围内） ＜0.5VA ＜0.5VA 80%-120% 额定频率 90%-110% 20 倍 1 秒
电流 2 倍连续
电压 最大 2 倍连续 符合 GB/T 13850-1998 ANSI C37.90a/1973 DIN IEC 255-4 （5KV 1.2/50us 脉冲电压） 满度最小±3%，零点最小±1% 0.4KA/m 磁场强度变化＜0.05% 温度 –40 - +70℃ 相对湿度 20 – 99% 无凝露
ac220v四gpwhgpkh有功电能无功电能变送器gpwwh有功功率有功电能组合式变送器gpkkh无功功率无功电能组合式变送器gpwh型有功电能变送器gpkh型有功电能变送器是一种测量有功无功电能的仪器gpwwh型有功功率有功电能gpkkh型无功功率无功电能组合式变送器是一种既能测量有功或无功功率又能计量有功或无功电能的具有双重功能的仪器是电能计量节能自动化和计算机电费结算的配套仪器

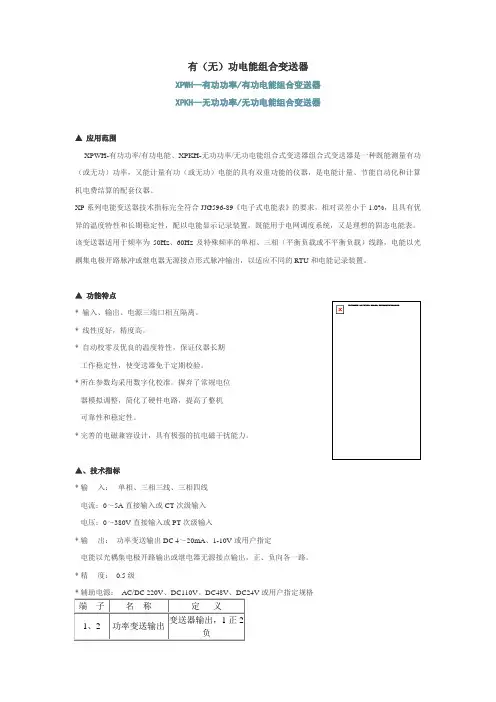

有（无）功电能组合变送器XPWH—有功功率/有功电能组合变送器XPKH—无功功率/无功电能组合变送器▲应用范围XPWH-有功功率/有功电能、XPKH-无功功率/无功电能组合式变送器组合式变送器是一种既能测量有功（或无功）功率，又能计量有功（或无功）电能的具有双重功能的仪器，是电能计量、节能自动化和计算机电费结算的配套仪器。

XP系列电能变送器技术指标完全符合JJG596-89《电子式电能表》的要求，相对误差小于1.0%，且具有优异的温度特性和长期稳定性，配以电能显示记录装置，既能用于电网调度系统，又是理想的固态电能表。

该变送器适用于频率为50Hz、60Hz及特殊频率的单相、三相（平衡负载或不平衡负载）线路，电能以光耦集电极开路脉冲或继电器无源接点形式脉冲输出，以适应不同的RTU和电能记录装置。

▲功能特点*输入、输出、电源三端口相互隔离。

* 线性度好，精度高。

* 自动校零及优良的温度特性，保证仪器长期工作稳定性，使变送器免于定期校验。

* 所在参数均采用数字化校准。

摒弃了常规电位器模拟调整，简化了硬件电路，提高了整机可靠性和稳定性。

* 完善的电磁兼容设计，具有极强的抗电磁干扰能力。

▲、技术指标* 输入：单相、三相三线、三相四线电流：0～5A直接输入或CT次级输入电压：0～380V直接输入或PT次级输入* 输出：功率变送输出DC 4～20mA、1-10V或用户指定电能以光耦集电极开路输出或继电器无源接点输出，正、负向各一路。

* 精度：0.5级或用户指定规格●安装方式：35mmDIN导轨卡装●外形尺寸：135×70×48mm (长×宽×高)●含卡座高16mm。

有（无）功功率功率电能组合变送器使用说明书安全使用手册许继测控仪表有限公司感谢您选用许昌许继测控仪表电力仪表系统产品。

我们建议在安装和使用之前请仔细阅读本手册。

请将本手册妥善存放，以备您将来的使用。

在安装装置之前请仔细阅读安全须知。

版权所有，未经本公司书面许可，此手册中的任何段落和章节均不得被摘抄、复制与传播。

本公司保留对手册所描述之产品规格修改的权利，恕不另行通知，订货之前，欢迎垂询以确定最新订货信息。

本手册不适用于未受训者，维护、安装工作只能由有资质的人完成。

安全须知在安装、操作或维护此设备之前，请仔细阅读本手册。

以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。

目录1概述 (3)2技术指标 (3)3命名意义 (4)4安装及端子接线图 (4)4.1安装环境要求 (4)4.2功率电能组合变送器外形图 (5)4.3功率电能组合变送器端子图 (5)4.4功率电能组合变送器接线图 (5)5使用说明 (6)5.1按键示意图 (6)5.2操作流程图 (7)5.3程序说明 (8)6数字接口 (8)7订货须知 (8)8变送器维护与质量保证 (8)有（无）功功率功率电能组合变送器使用说明书1概述该系列电量变送器是将被测功率电量参数转换成按线性比例隔离输出的直流电流、电压模拟信号或数字信号带RS-485通讯接口的装置。

2技术指标3命名意义4安装及端子接线图4.2功率电能组合变送器外形图4.3功率电能组合变送器端子图4.4功率电能组合变送器接线图注：有功功率/有功电能组合变送器时，端子11对应为47，12对应为46。

无功功率/无功电能组合变送器时，端子9对应为49，10对应为48。

安装方式：35mmDIN 导轨或者Φ5mm 或者Φ4mm 螺钉安装。

5使用说明菜单&加1 回车‘▲’回退到上一级菜单（或设置数字量时加1） ‘’进入下一级菜单（或选择后的确定）。

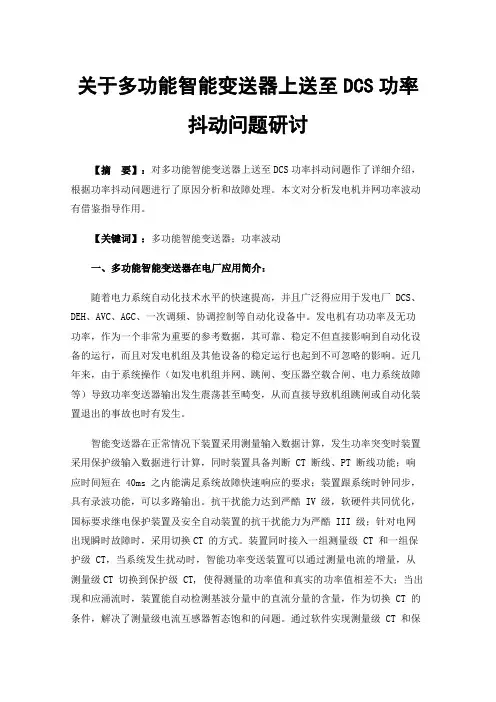

关于多功能智能变送器上送至DCS功率抖动问题研讨【摘要】：对多功能智能变送器上送至DCS功率抖动问题作了详细介绍，根据功率抖动问题进行了原因分析和故障处理。

本文对分析发电机并网功率波动有借鉴指导作用。

【关键词】：多功能智能变送器；功率波动一、多功能智能变送器在电厂应用简介：随着电力系统自动化技术水平的快速提高，并且广泛得应用于发电厂 DCS、DEH、AVC、AGC、一次调频、协调控制等自动化设备中。

发电机有功功率及无功功率，作为一个非常为重要的参考数据，其可靠、稳定不但直接影响到自动化设备的运行，而且对发电机组及其他设备的稳定运行也起到不可忽略的影响。

近几年来，由于系统操作（如发电机组并网、跳闸、变压器空载合闸、电力系统故障等）导致功率变送器输出发生震荡甚至畸变，从而直接导致机组跳闸或自动化装置退出的事故也时有发生。

智能变送器在正常情况下装置采用测量输入数据计算，发生功率突变时装置采用保护级输入数据进行计算，同时装置具备判断 CT 断线、PT 断线功能；响应时间短在 40ms 之内能满足系统故障快速响应的要求；装置跟系统时钟同步，具有录波功能，可以多路输出。

抗干扰能力达到严酷 IV 级，软硬件共同优化，国标要求继电保护装置及安全自动装置的抗干扰能力为严酷 III 级；针对电网出现瞬时故障时，采用切换CT 的方式。

装置同时接入一组测量级 CT 和一组保护级 CT，当系统发生扰动时，智能功率变送装置可以通过测量电流的增量，从测量级CT 切换到保护级 CT, 使得测量的功率值和真实的功率值相差不大；当出现和应涌流时，装置能自动检测基波分量中的直流分量的含量，作为切换 CT 的条件，解决了测量级电流互感器暂态饱和的问题。

通过软件实现测量级 CT 和保护级 CT 快速无缝自动切换，具有良好的暂态特性，能确保发电机功率自动调节系统和 DCS 系统可靠运行。

二、功率抖动过程：广东陆丰甲湖湾电厂发电机多功能智能变送器采用浙江涵普电力科技有限公司PD6900-A型数字式智能功率变送装置。

)3'ˈ)3'+
DC GND Input Power
M N
Power Output
F r e q u e nc y I n p u t
)3)
)33)ˈ)33/ ¶ : 25 :
An/Vn Pn On
例：FPD-1-A1-P2-O3
+]
%\⫼᠋ᣛᅮ
注：1、 FPF频率变送器输入电压在30-600V范围内，且输出为 0-正满度值对应Fn±Bn，如0-1mA对应48-52Hz，如 要求输出为负满度-0-正满度，输出可填2 ，并注明满 度值,如-5V-0-+5V对应49-50-51Hz； 2、辅助电源功耗小于3.5VA.
注：单个电流/电压变送器辅助电源功耗≤3.5VA；三组合≤7VA.
2.FPW/FPK
-□-□-□-□-□-□-□有功/无功功率变送器
FPWT/FPKT-□-□-□-□-□-□-□有功/无功功率变送器，双路输出 FPKR ------□-□-□-□-□-□-□正弦无功功率变送器 FPWK -----□-□-□-□-□-□-□有功 功率 、无功功率 组合式变送器 FPWKA ----□-□-□-□-□-□-□有功 功率 、 无功功率、电流组合 式变送器
注：1、 1A以上电流须通过外加分流器输入（A 9）; 2、 双向输入／输出用文字说明; 3、 “**” 电压输入范围V 15仅限于FPDH-1、FPDH-2.
ＴＥＬ；０５１２－６８３８１８０１ ６８３８１８０２
ＦＡＸ：０５１２－６８３８１８０３
ｗｗｗ．ｓｕｒｐｏｎ．ｃｏｍ
苏州迅鹏仪器仪表有限公司
An/Vn Fn Pn On 例：FPA-A 2-F 1-P 2-O 3

PRO系列变送器使用说明书PRO U33PRO I33PRO P31、Q31PRO PD32、QD32PRO S32PRO F31PRO L31共同特点采用新技术、新材料制造的PRO系列变送器，在电路、工艺、结构等方面有较大的改进，测量精度更高，工作更稳定，抗干扰性强，性价比更高。

本产品设计、生产均严格符合IEC688-1992和GB/T 13850-1998标准，公司质量管理体系通过瑞士SGS公司的ISO9001-2000认证。

精度等级： 0.2级；0.5级外壳材料：聚碳酸酯（PC）辅助电源： 24～60VAC/DC；工作温度：－10℃～50℃85～230VAC/DC长期稳定性：年变化率≤±0.2％储存温度：－40℃～85℃输入：储存湿度：≤90％RH连续过载能力：≥1.5倍（满足精度要求）安装方式：DIN 35mm导轨短时过载能力：电压≥3倍；电流≥50倍保修期：一年输出：恒压输出负载电阻：R ext≥250Ω（5V输出时）R ext≥500Ω（10V输出时）恒流输出负载电阻：R ext≤500Ω（20mA输出时）抗电强度： 2.5kV无击穿交流纹波：≤18mV（峰-峰值）响应时间：≤300ms外形尺寸： 105×69×112（mm）PRO U33变送器是把交流电压隔离变换为可直接测量的模拟直流电流或电压的变送器，其由三个独立的测量变换电路组成，可以同时完成三相交流电压的测量变换。

主要技术指标：测量模式：二组合、三组合输入电压：0～100V/120V/220V/380V/500V/600V输入频率：50Hz、60Hz输出：0～1V/5V/10V、0～1mA/10mA/20mA、4～20mA端子接线图：“U A、U B、U C”为被测交流电压输入端（图中虚线为三相四线接法）“O A、O B、O C”为被测交流电压的模拟量输出端,“COM”为公共端“U H”为外接辅助电源注：独立输出需在订货时特殊说明O A O B O C COM+ + + -15 16 17 181 2 3 4 5 6 7 8 9 101112 13 14U A U B U C U HNPRO I33变送器是把交流电流隔离变换为可直接测量的模拟直流电流或电压的变送器，其由三个独立的测量变换电路组成，可以同时完成三相交流电流的测量变换。

应用标准备及通用技术指标(一) 应用标准GB/T13850-1998(IEC688-1992)(二) 通用技术指标:准确度等级:0.2级工作条件:温度范围-20~+65℃,相对温度20~95%无凝露贮藏条件:温度范围-40~+70℃,相对温度20~95%无凝露温度影响:不大于60ppm/℃长期稳定度:变化小于±0.2%/年,无累积误差响应时间:小于400ms输出纹波:小于0.4%RO(峰-峰值)输入功耗:电流小于0.2VA,电压小于0.1VA最大输出负载:恒流制输出电压为10V(电流输出规格),最大15V电压.恒压制输出驱动电流额定2mA,最大5mA输出允许过量输入:电流输入量:3*标称值/连续10*标称值/30s25*标称值/3s50*标称值/1s电压输入量:2*标称值/连续电压试验:输入/输出/辅助电源/外壳之间2KV ACrms 1min IEC688冲击电压试验:5KV(1.2*50ūs),IEC255-4,ANSIC37.90a/1973辅助电源影响:小于±0.002%/V辅助电源功耗:不大于5VA磁场影响:100安匝下,在1米中心变化小于±0.02%FPA/FPAR交流电流变送器FPAX/FPAXS三组合交流电流变送器（一）概述交流电流变送器是一种能将被测交流电流转换成按线性比例输出的直流电流或电压的仪器。

配以相应的指示仪表或装置，可在电力系统交流电路中实现对电流的测量和控制。

FPAR与FPA FPAX的区别是真有效值变换，不随波形畸变而影响测量精度，因此特别适用于波形畸变严重的地区。

FPAT为双路输出电流变送器，该产品的两个输出的为不共地的独立输出，两输出回路互相隔离（隔离电压2kV），有效地保证了系统的安全与稳定。

（二）型号、规格型号：FPA —交流电流变送器（平均值转换，有效值标定）FPAT —交流电流变送器（双路输出，平均值转换，有效值标定）FPAS —交流电流变送器（自电源，平均值转换，有效值标定）FPAX—交流电流变送器（平均值转换，有效值标定，三组合）FPAXS—交流电流变送器（自电源，平均值转换，有效值标定，三组合）FPAR—交流电流变送器（真有效值转换）注：*自电源方式输出规格无O3、O10、O11。

配
电
电力参数检测、电能计量、电能质量分析。 2、AM5系列综合保护装置 保护高压柜的电气元件，保证线路无故障正常运行。 3、ASD系列开关柜综合测控装置 一次回路模拟、开关状态指示。 4、WHD系列智能温湿度控制器 柜内温湿度检测及调节，促进电气元件正常运行。 5、ACTB电流互感器过电压保护装置 对CT二次绕组进行保护，防止CT开路产生高压损坏二次设备。
供
低压开关柜
配
电
0.4kV、0.69kV低压开关柜，主要型号有：GCS、GCK、GGD、 MNS。
供
主要生产厂家
正泰电气股份有限公司 上海德力西集团有限公司 天津中建电气成套设备有限公司 厦门ABB开关有限公司
配
电
供
主要二次系统元件
1、ACR系列智能网络电力仪表
配
电
电力参数检测、电能计量、电能质量分析。 2、AKH-0.66系列电流互感器 ACR仪表配套使用。 3、ARC系列无功补偿控制器 自动投切电容器组。 4、ARCM 系列剩余电流式电气火灾监控探测器 检测剩余电流、温度等电气参数，消除电气火灾隐患。 5、AKH-0.66L系列剩余电流互感器 ARCM探测器配套使用。
变
直流系统
电
包括直流电源（蓄电池、充电设备）、直流母线、直流屏设备。
直流屏
变
主要生产厂家
上海博菱自动化科技有限公司 大连旅顺电力电子设备公司 长沙艾德迅电气设备有限公司 浙江三辰电器公司 西安合高电器成套设备有限公司 深圳中兴通电力技术有限公司
电
变
主要二次系统元件
1、直流电流 PZ96-DI 2、直流电压 PZ96-DV
电网系统常见配电柜、控制箱及 二次系统元件

电量变送器的规范和工作原理变送器工作原理规范电量变送器是一种将被测量参数（交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频率、相位、功率因数、直流电压、直流电流等）按线性比例转换成直流电流或电压（电能脉冲输出）的测量仪表。

它广泛应用于电力、石油、煤炭、冶金、铁道、市政府等部门的电气测量、自动掌控以及调度系统。

新型变送器国际标准输出的模拟信号电流值为4～20mA两线制的环路在发送数据以及掌控那些易于以这一标准接受指令的某些执行器的过程中有广泛的应用。

国际上已作为模拟信号中的电流遥测技术标准。

在利用两根导线的电流遥测电路中，变送器工作电源与示读装置，包括传感器工作电源和发送导线的任何其它电阻都是相串联在环路内。

工作原理电流变送器可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA（通过250 电阻转换DC1～5V或通过500电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器原副边高度绝缘隔离，两线制输出接线，辅佑襄助工作电源+24V与输出信号线DC4～20mA共用，具有精度高，体积小、功耗小、频响宽、抗干扰、国内4种补偿措施和6大全面保护功能，两线端口防感应雷本领强，具有雷击波和突波的保护本领等优点。

特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统。

差压变送器的作用及其接线方法差压变送器用来把差压、流量、液位等被测参数转换成为统一标准信号，压力变送器并将此统一信号输送给指示、记录仪表或调整器等，以实现对上述参数的显示、记录或调整。

差压变送器具有远传输出功能，实在的接线方法如下：差压变送器电源—信号端子位于电气壳体内的接线侧。

接线时，将铭牌上标有“接线侧”那边的盖子拧开，上部端子是电源—信号端子，下部端子为测试或指示表的端子，也可用做毫伏输出端子。

测试端子有与电源—信号端子相同的电流信号4—20mA DC，它用于连接指示仪表或测试用。

高压低压配电柜的电力仪表有哪些高压低压配电柜是现代电力系统中非常重要的组成部分，它起着保护、控制和监测电力设备以及安全供电的作用。

而电力仪表则是配电柜中不可或缺的元件，用于测量、显示和监测电力参数。

本文将介绍高压低压配电柜中常用的电力仪表类型及其功能。

1. 电压表电压表是一种主要用于测量电压的仪表，广泛应用于电力系统中。

在高压低压配电柜中，电压表被用于测量电源电压，其显示范围一般为0-1000V。

电压表可以分为直流电压表和交流电压表两种类型，根据实际需求选择不同类型的电压表进行安装和使用。

2. 电流表电流表用于测量电流的仪表，也是高压低压配电柜中常见的电力仪表之一。

电流表的安装位置一般在电源输出回路，用于实时监测电流变化。

电流表的显示范围一般为0-1000A，根据不同的电流范围和精度要求选择适当的电流表。

3. 功率表功率表是用来测量电力系统中的功率，包括有功功率、无功功率和视在功率。

高压低压配电柜中通常安装有功率表来监测电能消耗情况。

功率表一般可以测量交流系统中的功率因数、有功功率和无功功率等参数。

4. 电能表电能表是一种用于测量电能消耗的仪表，也是配电柜中常用的电力仪表之一。

电能表用于记录和计量电能的使用情况，能够显示累计用电量以及时间段内的电能消耗。

5. 频率表频率表是一种用于测量交流电频率的仪表，用于检测电力系统中的频率稳定性。

在配电柜中，频率表可以用于监测交流电源的频率变化情况，保证电力供应的稳定性。

6. 电压变送器电压变送器是一种将电压信号转换为标准电流信号输出的装置，常用于测量和传输电力系统中的电压值。

在高压低压配电柜中，电压变送器可用于将电源电压信号转换为标准的4-20mA电流信号输出，用于远程监测和控制。

7. 电流变送器电流变送器类似于电压变送器，用于将电流信号转换为标准电流信号输出。

配电柜中的电流变送器常用于将电源电流值转换为4-20mA电流信号，用于监测和控制电流变化。

8. 电能质量仪电能质量仪是一种专用于测量和监测电能品质的仪器，用于分析电力系统中的电压波形、电流波形、谐波含量、电能参数等。
