电流变送器

电流型液位变送器计算公式电流型液位变送器是一种常用的液位测量仪器，它能够将液体的压力转化为电流信号输出，从而实现对液位的准确测量。

在实际应用中，我们需要根据具体的液体性质和工作环境来选择合适的电流型液位变送器，并且需要根据液体的密度、压力等参数来进行相应的计算。

本文将介绍电流型液位变送器的计算公式及其应用。

电流型液位变送器的工作原理是通过测量液体压力来确定液位高度，然后将这个压力转化为相应的电流信号输出。

在液位变送器的选择和使用过程中，我们需要了解一些基本的计算公式，以便能够准确地进行液位测量。

首先，我们需要了解电流型液位变送器的基本参数，包括量程、输出信号范围、工作温度范围等。

在选择液位变送器时，我们需要根据液体的性质和工作环境来确定这些参数，以确保变送器能够正常工作并提供准确的液位测量。

针对电流型液位变送器的计算公式，我们需要关注以下几个方面：1. 液体的密度，液体的密度是影响液位变送器测量准确性的重要因素。

一般情况下，我们可以通过测量液体的密度来确定液位变送器的测量范围和输出信号范围。

2. 液体的压力，液体的压力是确定液位高度的重要参数。

在实际应用中，我们需要根据液体的压力来计算液位高度，并将这个压力转化为相应的电流信号输出。

3. 液位变送器的标定，在使用液位变送器之前，我们需要对其进行标定，以确保其输出信号与实际液位高度的对应关系准确无误。

标定液位变送器需要根据其量程和输出信号范围来确定相应的标定参数，以确保其能够提供准确的液位测量。

在实际应用中，我们可以根据以下的计算公式来计算电流型液位变送器的输出信号和液位高度：液位高度（H）=（P/ρg）+H0。

其中，P为液体的压力，ρ为液体的密度，g为重力加速度，H0为液位变送器的零点偏移值。

电流型液位变送器的输出信号（I）=（H-H0）/K。

其中，H为液位高度，H0为液位变送器的零点偏移值，K为液位变送器的灵敏度。

通过以上的计算公式，我们可以根据液体的压力和密度来计算液位高度，并将这个液位高度转化为相应的电流信号输出。

变送器输出电流标称值的计算公式在工业自动化控制系统中，变送器是一种常用的测量和控制设备，它可将被测量的物理量（如压力、温度、流量等）转换为标准的电信号输出，以便传输给监控系统或控制器进行进一步的处理。

其中，变送器输出电流标称值的计算公式是工程师们在工程设计和实际应用中经常需要掌握和使用的关键知识。

下面，笔者将介绍变送器输出电流标称值的计算公式。

一、变送器输出电流标称值的定义定义：标称值是指在额定条件下，由厂家设计规定的理论值。

在实际使用过程中，可以根据标称值来计算和验证变送器的性能。

二、变送器输出电流标称值的计算公式变送器输出电流标称值的计算公式为：I = I0 + (X – X0) / L其中，I——变送器输出电流标称值（单位：mA）；I0——零点偏移输出电流（单位：mA）；X——被测量的物理量的实际值；X0——零点偏移的物理量实际值；L——变送器的量程；三、变送器输出电流标称值的计算公式解析1. 根据变送器的原理，可知变送器输出电流与被测量的物理量呈线性关系。

当被测量的物理量为零点偏移时，变送器输出电流应为标称值I0；2. 当被测量的物理量为X时，变送器输出电流应为标称值I；3. 由于变送器的输出电流与被测量的物理量呈线性关系，因此可用一次函数来描述这种关系；4. 根据一次函数的一般表达式y = kx + b，得出变送器输出电流标称值的计算公式。

四、变送器输出电流标称值的应用举例假设某变送器的量程为0-100kPa，标称值为4-20mA，零点偏移输出电流为4mA，则当被测量的压力为50kPa时，应计算出变送器的输出电流标称值为：I = 4 + (50-0)/(100-0) * (20-4) = 4 + 0.5 * 16 = 12mA当被测量的压力为50kPa时，变送器的输出电流标称值为12mA。

五、小结变送器输出电流标称值的计算公式是变送器设计和使用中的重要内容，掌握此计算公式能够帮助工程师们正确地设计和应用变送器，确保其性能和精度符合要求。

电流变送器的选型方法电流变送器是一种用于将测量信号转换为标准传输信号的装置。

在工业自动化领域中，电流变送器广泛应用于温度、压力、流量等过程变量的测量与传输。

在选择电流变送器时，需要考虑的因素包括输入信号类型、测量范围、输出信号类型、精确度和可靠性等。

下面是一个关于电流变送器选择的详细指南。

1.确定输入信号类型：电流变送器的输入信号类型可能是电压、电流、温度、压力、流量等。

根据实际应用需求选择相应的输入信号类型。

2.确定测量范围：根据测量对象的特性和要求确定电流变送器的测量范围。

测量范围应尽量与实际应用范围匹配，避免过载或测量精度不足的情况。

3.确定输出信号类型：常见的电流变送器输出信号类型包括模拟信号和数字信号。

模拟信号通常有4~20mA和0~10V两种类型，数字信号通常有RS485、RS232等。

4.确定精确度与可靠性：精确度是电流变送器测量信号与实际值之间的偏差，可靠性则是电流变送器在不同环境条件下工作的稳定性。

在选择电流变送器时，需要考虑其精确度与可靠性是否符合实际应用要求。

5.考虑温度和压力要求：电流变送器通常需要适应不同的温度和压力环境。

根据实际应用条件，选择具有合适温度和压力特性的电流变送器。

6.考虑安装方式和尺寸：电流变送器的安装方式和尺寸也是选择的重要因素。

根据实际应用需求，选择合适的安装方式和尺寸。

7.考虑通信协议和可编程功能：部分电流变送器具有通信协议和可编程功能，可以实现与其他设备的数据交互。

根据实际应用需求，选择具有合适通信协议和可编程功能的电流变送器。

8.考虑电源要求：电流变送器通常需要外部电源供电，需要考虑供电电源的稳定性和可靠性。

9.考虑价格和售后服务：根据预算和需求，选择价格合理且售后服务可靠的电流变送器品牌和供应商。

杭州米科传感技术有限公司电量变送器说明书SIN-DJI系列接线式交流电流变送器■ 产品介绍工作原理：新型电磁隔离，高精度，微功耗产品用途：用于测量交流电流，特别使用于工频50Hz正弦波交流电流产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗产品应用：广泛用于测量交流电流的场所■ 性能参数●安装方式：标准导轨+平面螺钉固定●原边额定电流：交流0.5A;1A;2A;5A;10A；用户指定●原边测量范围：交流 1A;2A;4A；8A；15A●额定输出：1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定（常规输出4-20mA）●辅助电源： DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,AC220V；DC220V;用户指定(常规24v)●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.1%●准确度：0.1%;0.2%;0.5% ●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃ ●频带宽度： 20~5KHz●消耗电流：〈5mA+输出电流●响应时间： <250Ms●工作温度： -10℃~+70℃ ●储存温度： -25℃~+85℃■ 产品外形尺寸及接线定义图SIN-DJI穿孔式交流电流变送器■产品介绍工作原理：新型电磁隔离，高精度，微功耗产品用途：用于测量交流电流，特别使用于工频50Hz正弦波交流电流产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗产品应用：广泛用于测量交流电流的场所■性能参数●安装方式：标准导轨+平面螺钉固定●孔径：4mm ，8mm ，12mm●原边额定电流：交流0.5A;1A;2A;5A;10A；20A；50A；80A；100A；150A；用户指定（常规输出4-20mA）●原边测量范围：交流1A;2A;4A；8A；15A；30A；60A；100A；120A；180A(常规24v)●额定输出： 1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定●辅助电源： DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,AC220V；DC220V;用户指定●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.1%●准确度：0.1%;0.2%;0.5% ●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃ ●频带宽度： 20~5KHz●消耗电流：〈5mA+输出电流●响应时间： <250Ms●工作温度： -10℃~+70℃ ●储存温度： -25℃~+85℃■产品外形尺寸及接线定义图SIN-DJI系列交流电流变送器■产品介绍工作原理：新型电磁隔离，高精度，微功耗产品用途：用于测量交流电流，特别使用于工频50Hz正弦波交流电流产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗产品应用：广泛用于测量交流电流的场所■性能参数●安装方式：标准导轨+平面螺钉固定●孔径： 22mm, 35mm, 45mm, 55mm●原边额定电流：交流5A;10A;50A;100A;200A;300A；400A；用户指定●原边测量范围：交流10A;20A;80A；150A；300A；400A；500A●额定输出：1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定（常规输出4-20mA）●辅助电源： DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,AC220V；DC220V;用户指定(常规24v)●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.4%●准确度：1% ●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃ ●频带宽度： 20~5KHz●消耗电流：〈5mA+输出电流●响应时间： <250Ms●工作温度： -10℃~+70℃ ●储存温度： -25℃~+85℃■产品外形尺寸及接线定义图■同类产品介绍工作原理：新型电磁隔离，高精度，微功耗产品用途：用于测量交流电流产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗产品应用：广泛用于测量交流电流的场所■同类款式参数●安装方式：平面螺钉固定●孔径：35mm, 45mm, 55mm●原边额定电流：交流;100A;200A;300A;400A;500A；600A；800A；1000A；用户指定●原边测量范围：交流200A;300A;400A;500A；600A；800A；1000A；1200A●额定输出： 1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定（常规输出4-20mA）●辅助电源： DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,DC±15V;用户指定(常规24v)●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.4%●准确度：1级●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃●频带宽度： 20~5KHz●消耗电流：〈5mA+输出电流●响应时间： <250Ms●工作温度： -10℃~+70℃●储存温度： -25℃~+85℃35mm孔径45mm孔径55mm孔径SIN-SJI系列三相交流电流变送器■产品介绍工作原理：新型电磁隔离产品用途：用于测量交流三相电流，特别使用于工频50Hz正弦波三相交流电流产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，穿孔输入，无插入损耗产品应用：广泛用于测量三相交流电流的场所■性能参数●安装方式：标准导轨+平面螺钉固定●孔径：4mm, 6mm●原边额定电流：0.5A;1A;2A;5A;10A；20A；50A；80A；100A用户指定●原边测量范围：1A;2A;4A；8A；15A；30A；60A●额定输出：1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定（常规输出4-20mA）●辅助电源：DC5V，DC12V ,DC24V ,用户指定(常规24v)●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.1%●准确度：1级●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃●频带宽度：20~5KHz●消耗电流：〈5mA+输出电流●响应时间：<250Ms●工作温度：-10℃~+70℃●储存温度：-25℃~+85℃SIN-SJU系列三相交流电压变送器■产品介绍工作原理：新型电磁隔离，三相三角形接法交流电压输入产品用途：用于测量三相三角形接法交流电压，特别使用于工频50Hz正弦波三相三角形接法交流电压产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，测量电压直接输入产品应用：广泛用于测量三相三角形接法交流电压的场■性能参数●安装方式：标准导轨+平面螺钉固定●原边额定电流：5V;20V;50V;100V；200V；220V；300V；380V；500V；用户指定●原边测量范围：6V；25V；60；120；240V；250V；360V；450V；600V●额定输出：1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定（常规输出4-20mA）●辅助电源：DC5V，DC12V ,DC24V ,用户指定(常规24v)●负载能力：电压输出：5mA；电流输出：6V ●线性度：0.1%●准确度：1级●过载能力：30倍标称输入●隔离耐压：3kV/50Hz,1Min ●失调电压：≤10mV●温度漂移：≤100PPM/℃●频带宽度：20~5KHz●消耗电流：〈5mA+输出电流●响应时间：<250Ms●工作温度：-10℃~+70℃●储存温度：-25℃~+85℃。

交流电流传感器原理交流电流传感器，也被称为电流互感器或电流变送器，是一种用于测量交流电路中电流的装置。

它能够将电流信号转换为相应的电压信号，以便于进行后续的测量和控制。

交流电流传感器的工作原理基于电感耦合的原理。

它的结构通常是一个包含线圈的铁芯，该线圈被连接到待测电流所经过的电路中。

当电流通过线圈时，产生的磁场会通过铁芯传输到另一个线圈中。

交流电流传感器中的线圈通常被称为一次线圈，而另一个线圈则被称为次级线圈。

一次线圈中的电流称为一次电流，而次级线圈中的电压称为次级电压。

在交流电路中，电流是通过周期性变化的。

交流电流传感器利用电感耦合的原理，在一次线圈中产生一个与一次电流频率相同的磁场变化，并通过耦合的铁芯传导到次级线圈中。

这样，次级线圈中就会感应出一个与一次电流频率相同的电压信号。

为了准确测量交流电路中的电流，交流电流传感器通常会对次级信号进行采样和处理。

通常情况下，这个过程包括放大、滤波和线性化。

放大是为了增加信号的幅值，以便于后续的处理。

滤波是为了去除杂散信号和噪声，以提高测量的准确性。

线性化是为了将输出信号与输入电流之间的关系变得线性，以便于计算和校准。

交流电流传感器的输出信号通常是一个与输入电流成正比的电压信号。

因此，可以通过测量输出电压来确定输入电流的大小。

输出信号可以连接到数据采集系统、仪表或控制器中，以实现对电流进行测量和控制。

交流电流传感器具有测量范围广、准确度高、响应速度快、抗干扰能力强等特点，因此在许多领域得到广泛应用。

它被广泛用于电力系统、工业自动化、电机控制、电力负荷管理等领域。

总结起来，交流电流传感器通过利用电感耦合的原理，将交流电路中的电流转换为相应的电压信号。

它的工作原理基于线圈和铁芯的结构，通过一次线圈中的电流在铁芯上产生磁场变化，并通过耦合的次级线圈感应出相应的电压信号。

输出信号经过采样、放大、滤波和线性化等处理后，可以用于测量和控制交流电路中的电流。

交流电流传感器具有广泛的应用前景，为电力系统和工业自动化提供了重要的测量和控制手段。

电流变送器的应用及使用要点变送器是如何工作的电流变送器是一种常用的传感器产品类型，可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA （通过250Ω电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器的应用电流变送器在单片机掌控的很多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。

早期的变送器大多为电压输出型，即将测量信号转换为0—5V电压输出，这是运放直接输出,信号功率0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、掌控。

是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧，以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。

当然还有把电气模拟量变换成数字量的也可以叫变送器。

以上只是从概念上说明传感器和变送器的区分。

电流变送器的使用要点两线制的输出为4～20 mA，通过250 Ω的精密电阻转换成1～5 V或2—10V的模拟电压信号.转换成数字信号有多种方法，系统的输入模块接受压频转换器件LM231将模拟电压信号转换成频率信号，用光电耦合器件TL117进行模拟量与数字量的隔离。

同时模拟信号处理电路与数字信号处理电路分别使用两组独立的电源，模拟地与数字地相互分开，这样可提高系统工作的安全性。

利用压频转换器件LM231也有确定的抗高频干扰的作用。

电流输出型与电压输出型有哪些优劣比较？但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰本领较差,线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰本领得到了广泛应用。

电压输出型变送器抗干扰本领极差，线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分，使单片机产生误判定，掌控显现错误，严重时还会损坏设备，输出0—5V确定不能远传，远传后线路压降大，精准明确度大打折扣。

交流电流变送器校验规程交流电流变送器校验规程1. 变送器技术参数1.1. 交流电流变送器参数列表序号名称参数 1 型号 2 输入量 3 输出量 4 等级 5 生产厂家 6 出厂日期 7 工作电源 8 外型尺寸 9 满量程调整范围 10 归零调整范围 11 使用环境12 绝缘阻抗 13 耐压 14 输入过载能力 15 输出负荷能力 2. 引用的标准规程及说明书2.1. 引用的标准规程:JJG126—1995《电测量变送器检验规程》 2.2. 引用的说明书:《变送器产品说明书》3. 检验周期及校验项目3.1. 变送器检验周期3.1.1. 划分原则3.1.1.1. 使用中的变送器每年至少检验一次，用户可根据实际需要制定检验周期。

3.2. 检验项目3.2.1. 周期检验项目3.2.1.1. 外观检查3.2.1.2. 绝缘电阻测定3.2.1.3. 基本误差的测定3.2.2. 新安装和修理后的变送器，除应做周期检定外，还应根据需要选做下列项目中的全部或部分。

3.2.2.1. 工频耐压试验3.2.2.2. 由自热引起的改变量的测定3.2.2.3. 输出纹波含量的测定3.2.2.4. 交流被测量的电压分量引起的误差改变量的测定4. 危险点的分析及注意事项4.1. 危险点分析4.1.1. 电流回路作业有可能造成交流电流回路开路。

4.1.2. 工作人员因触及其他部位而造成人身触电。

4.1.3. 接线、拆线时可能引起变送器损坏。

4.1.4. 误操作可能引起变送器工作电源短路。

4.1.5. 检验时误操作可能引起检验装置、变送器损坏。

4.1.6. 现场内落物伤人。

4.2. 注意事项4.2.1. 短接CT二次绕组必须可靠，要用专用的短接线，严禁用导线缠绕;严禁在CT与短路端子之间的回路上进行任何工作;不得将回路的永久接地点断开;工作时必须有人监护，使用绝缘工具并站在绝缘垫上。

4.2.2. 开始工作前，工作负责人向工作组人员交代安全注意事项及带电部位;并在工作中的整个过程中认真监护，及时纠正工作人员的错误行为。

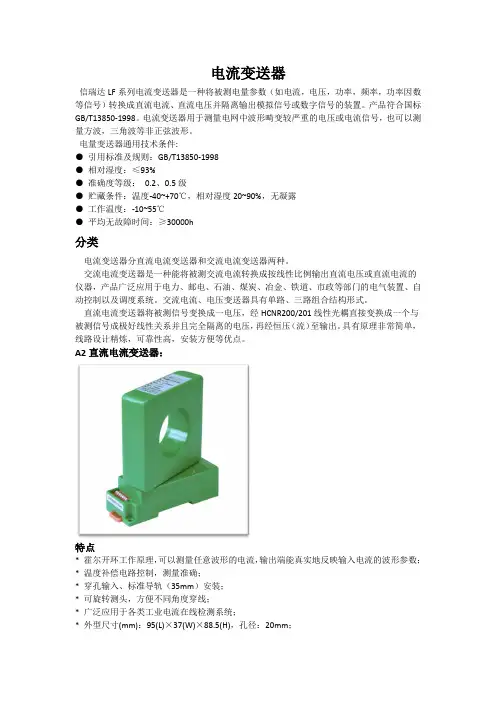

电流变送器信瑞达LF系列电流变送器是一种将被测电量参数（如电流，电压，功率，频率，功率因数等信号）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。

产品符合国标GB/T13850-1998。

电流变送器用于测量电网中波形畸变较严重的电压或电流信号，也可以测量方波，三角波等非正弦波形。

电量变送器通用技术条件:●引用标准及规则：GB/T13850-1998●相对湿度：≤93%●准确度等级：0.2、0.5级●贮藏条件：温度-40~+70℃，相对湿度20~90%，无凝露●工作温度：-10~55℃●平均无故障时间：≥30000h分类电流变送器分直流电流变送器和交流电流变送器两种。

交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式。

直流电流变送器将被测信号变换成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压，再经恒压（流）至输出。

具有原理非常简单，线路设计精炼，可靠性高，安装方便等优点。

A2直流电流变送器：特点* 霍尔开环工作原理，可以测量任意波形的电流，输出端能真实地反映输入电流的波形参数；* 温度补偿电路控制，测量准确；* 穿孔输入、标准导轨（35mm）安装；* 可旋转测头，方便不同角度穿线；* 广泛应用于各类工业电流在线检测系统；* 外型尺寸(mm)：95(L)×37(W)×88.5(H)，孔径：20mm；*可RS485数字量输出技术参数* 执行标准：IEC688：1992，QB/LF2007-1* 输入范围：0~1000A内可选如0~50 A，0~100A等* 精度等级：≤1.0%.F.S* 线性度：优于0.2%* 响应时间：≤10Us* 频率特性：0~10KHz* 失调电压：≤20mV* 温度特性：≤150PPM/℃(0~50℃)* 整机功耗：≤30 mA* 隔离耐压：输入/输出/外壳间AC2.0KV/min*1mA* 过载能力：2倍电流连续，30倍1秒* 阻燃特性：UL94-V0* 工作环境：-10℃~50℃，20%~90%无凝露* 贮存环境：-40℃~70℃，20%~95%无凝露常用规格示例选型示例1：LF-DI11-15A3-1.0/0~100AA﹍输出形式：B﹍供电方式：1：0~5V跟踪输出2：12V±10%1a：0~4V跟踪输出3：15V±10%3：0~5V4：24V±15%4：0~20 mA5：±12V±10%5：4~20 mA C﹍电流输入范围T：特殊输出说明：该产品表示0~100A输入量程、0~5V跟踪输出、±12V供电、A3外型的单路直流电流变送器接线示意图：（如下图所示）外形结构：（如图所示）注意事项：* 注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可接错，否则将损坏变送器；* 电流方向与产品外壳上所标的箭头同向时，才能获得正向输出；* 原边母线的温度不应超过60℃，电流母线填满原边穿线孔时，获得最佳测量精度；* 本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施；* 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；* 请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则将不再对该产品提供“三包”（包换、包退、包修）服务。

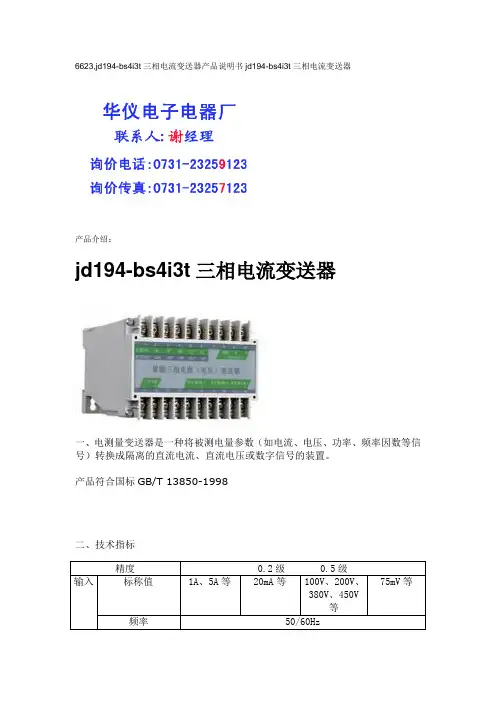

6623,jd194-bs4i3t三相电流变送器产品说明书jd194-bs4i3t三相电流变送器
产品介绍：
jd194-bs4i3t三相电流变送器
一、电测量变送器是一种将被测电量参数（如电流、电压、功率、频率因数等信号）转换成隔离的直流电流、直流电压或数字信号的装置。

产品符合国标GB/T 13850-1998
二、技术指标
三、信号输入
UA与UA*为第一路电压输入，UB与UB*为第二路电压输入，UC与UC*为第三路电压输入，三路电压通道为相互独立的，输入信号量程请参见产品标签。

每路信号输入都有一组相对应的并且为独立的变送输出通道。

输出信号请见见产品标签，
四、外形尺寸
●安装方式：
可固定安装在35mm的标准导轨上
五、接线方式（具体以产品实物为准）。

时基电力电流（电压）变送器的校验步骤方法、注意事项
变送器自动校验变送器步骤
电流（电压）变送器的校验一般采用SJCY-S交流采样校验装置进行检验，能对交流电压变送器、交流电流变送器、四线有功变送器、四线无功变送器、三线有功变送器、三线无功变送器、工频频率变送器、工频相位变送器的自动校验，手动校验，使用前请先阅读操作说明书，由于版面的限制，有些步骤不予出图，谢谢理解！
操作如下：
检查接线正确无误，接线方式有很多种，请您针对性的参考说明书文件。

注意：Ⅰ校单相变送器时，被校变送器接装置B相输出；Ⅱ校三相三线变送器时，被校变送器Vb不接装置Vb，接装置0V。

如果在前面的选择为“自动校验”，则一开始进入上面的校验屏时，装置会自动按设置的时间预热，预热完后会测出响应时间T，并显示在屏中，接着进行自动校验。

自动校验时，可不必任何操作，装置会按照前面的设置自动完成；有必要的话（比方感觉间隔时间过长），也可按屏中下方的提示操作，可加快校验的速度。

注：手动校验的情形与自动校验大致相似，不同之处在于检定点的设定可在“试验点”处任意设置。

时基电力变送器手动校验步骤
手动检定与自动检定的区别是，手动检定时各检定阶段需由人工点按相应按钮，检定点也需人为输入检定点，并点按“检定”按钮，误差也需人为点按“存存误差”按钮，但可以在检定某一检定点时，微调电量。

要改变检定点，可在“检定点”输入框中输入检定点百分数，然后点按“检定”按钮，如果在“表监视器”中显示的电量与输入标准值有较大相差，还可点按“调节输出”中的相应按钮，微调电量。

注意事项
在进行电流（电压）变送器的校验前一定要先阅读说明书，针对不同变送器接线方法有时候不同，注意接线端子与导体对应，避免短路影响您的使用。

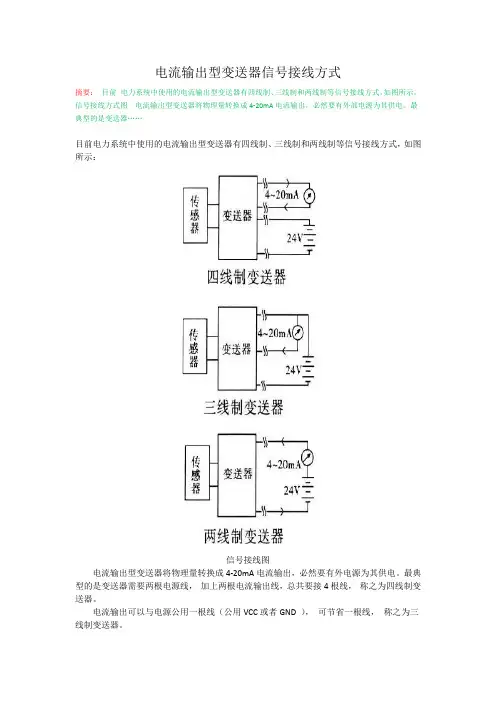

电流输出型变送器信号接线方式摘要：目前电力系统中使用的电流输出型变送器有四线制、三线制和两线制等信号接线方式，如图所示，信号接线方式图电流输出型变送器将物理量转换成4-20mA电流输出，必然要有外部电源为其供电。

最典型的是变送器……目前电力系统中使用的电流输出型变送器有四线制、三线制和两线制等信号接线方式，如图所示：信号接线图电流输出型变送器将物理量转换成4-20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

电流输出可以与电源公用一根线（公用VCC或者GND ），可节省一根线，称之为三线制变送器。

4- 20mA电流本身就可以为变送器供电，见图2.变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4- 20mA 之间是根据传感器输出而变化的。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA, 因此只要在量程范围内，变送器至少有4mA 供电。

这使得两线制变送器的设计和使用成为可能。

而且两线制变送器具有无可比拟的优点：1）不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的较细的导线；可节省大量电缆线和安装费用。

2）在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线，屏蔽线的屏蔽层要妥善接地。

3）电容性干扰会导致接收器电阻产生有关误差，对于4~ 20mA 两线制环路，接收器电阻通常为2508 （取样Uou t= 1~ 5V ）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远4）各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，从而实现分散采集、集中控制。

5）将4mA 用于零电平，使判断开路与短路或传感器损坏（0mA 状态）十分方便。

输出信号
0-5V DC 0-5V DC 0-5V DC 0-5V DC 0-10V DC 0-10V DC 0-10V DC 0-10V DC 4-20mA DC 4-20mA DC 4-20mA DC 4-20mA DC
外接电源
无源 无源 无源 无源 无源 无源 无源 无源 10-36V DC 10-36V DC 10-36V DC 10-36V DC
穿芯电流最大值
50A 200A 50A 200A 50A 200A 50A 200A 50A 200A 50A 200A
穿芯电流检测范围设置
0-10/0-20/0-50A 0-100/0-150/0-200A 0-10/0-20/0-50A 0-100/0-150/0-200A 0-10/0-20/0-50A 0-100/0-150/0-200A 0-10/0-20/0-50A 0-100/0-150/0-200A 0-10/0-20/0-50A 0-100/0-150/0-200A 0-10/0-20/0-50A 0-100/0-150/0-200A
Rev.1.0
使用前请详细阅读使用说明书 安装和使用时请注意用电安全
SPT 电流感应变送器
SPS Series AC Current Sensor
产品特性
互感式电流监测，输入输出安全隔离； Ø
被测 电流可达200A； Ø
输出信号 Ø
0-5V/0-10V/4-20mA三种形式可选；
测量精确度±1%，线性度好； Ø 可在强磁环境下使用； Ø 固定孔和钳形孔两种结构，多种规格可选； Ø 外壳采用自熄性材料ABS。 Ø
(单位:mm)
≤50 A/200A（AC） 2.0KV/50Hz/60Hz 1分钟 ≤20ms 100% -30~70℃ RD（圆形孔）:φ19 CP（方形孔）:20×20

脉冲电能表工作原理
脉冲电能表是一种用于测量电能消耗的仪器，其工作原理基于电能转换为电压脉冲的原理。

下面是脉冲电能表的工作原理的详细说明：
1. 电流变送器：脉冲电能表通过电流变送器来感应电路中的电流。

电流变送器通常采用电感元件，当电流通过时，电流变送器会产生相应的磁场。

2. 电压感应器：脉冲电能表通过电压感应器来感应电路中的电压。

电压感应器通常采用电容元件，当电压通过时，电压感应器会产生相应的电场。

3. 电流与电压感应器的配合：电流变送器和电压感应器相互配合，当电流变送器产生磁场时，电压感应器产生的电场与之相互作用，同时产生感应电流，这个感应电流与线路中的电流成比例关系。

4. 衰减放大器：感应电流经过衰减放大器放大。

5. 区间切换器：脉冲电能表通过区间切换器将感应电流分为多个区间，以便精确测量电能的消耗。

6. 计数器：区间切换器输出的电流通过计数器进行计数，记录电能的消耗量。

7. 显示和存储：脉冲电能表通过数码管或液晶显示屏显示电能
的消耗量，并可以将其存储在内部的存储器中，以便后续查询和分析。

总结：脉冲电能表利用电流变送器和电压感应器感应电路中的电流和电压，经过衰减放大和区间切换后，通过计数器进行计数，最终显示和存储电能的消耗量。

D021.1BD电流电压变送器安装使用说明书V1.01.产品概述BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。

产品符合GB/T13850-1998、IEC-688标准。

该模块为测量电流、电压信号，隔离变送输出模拟信号。

2.型号说明产品规格BD-AI交流电流变送器BD-DI直流电流变送器BD-AV交流电压变送器BD-DV直流电压变送器注：BD-AI/T、BD-AV/T采用真有效值测量电路，可对各种正弦或非正弦波正确测量，适用在变频环境中。

3.技术参数技术参数指标精度等级0.5级输入标称值电流AC、DC1A、5A；电压AC、DC100V、300V、500V等过载持续1.2倍，瞬时电流10倍/5秒；瞬时电压2倍/30秒吸收功率≤0.3VA(电流输入)；电压输入，≤0.3VA(100V时)，≤0.6VA(300V时)，≤1VA(500V时)频率50±5Hz，60±5Hz输出标称值4-20mA、0-20mA、0-5V、0-10V等负载电阻电流输出时≤600Ω电压输出时≥1000Ω纹波含量＜0.5%峰值响应时间≤400ms电源电压AC85～265VDC100～350V功耗交流电流，电压类≤3VA，功率类≤4VA响应时间平均值≤350ms,真有效值≤100ms绝缘电阻＞100MΩ耐压强度输入/输出、电源之间2.0KV/1min,50Hz温度系数-10℃～+55℃时，≤100ppm/℃环境温度工作：-10℃～+55℃存贮：-25℃～+70℃湿度≤90%RH，不结露，无腐蚀性气体场所海拔≤2000m安装方式TS35导轨，或用螺钉固定柜体上安科瑞电气股份有限公司安科瑞电气股份有限公司安科瑞电气股份有限公司。

4-20ma变送器工作原理
4-20mA变送器的工作原理是将被测参数转换成电阻或电压信号，经过模拟电路处理得到标准电压信号，再经过电流变送器内部电路转换成4-20mA电流信号，进行长距离传输或直接连接到控制设备。

具体步骤如下：
1.传感器测量：传感器测量物理量，如温度、压力或流量等，并将
其转换为电信号。

2.信号转换：传感器产生的电信号经过信号转换电路进行处理，将
其转换为标准的4-20mA电流信号。

3.处理信号：处理后的信号进入电流变送器的内部电路，通过电阻
器和电源电压的配合，将信号转换成4-20mA的电流信号。

变送器4-20mA电流的由来工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，它们都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。

这种将物理量转换成电信号的设备称为变送器。

工业上最广泛采用的是用4~20mA电流来传输模拟量。

4-20mA，指的就是最小电流为4mA,最大电流为20mA。

在工业现场，要完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。

为了解决上述问题和避开相关噪声的影响，我们会用电流来传输信号，因为电流对噪声并不敏感°4-20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

为什么选择4-20mA 而不是0-20mA 呢？很简单，如果0是最小，那么开路故障就检测不到了！那么，为什么偏偏是4mA 呢？正常工作时，电流信号不会低于4mA 。

当传输线因故障断路，环路电流降为0。

常取2mA 作为断线报警值。

有两个原因。

一个原因是为了避免干扰，另一个原因是在4-20mA 使用的是两线制，即两根线即是信号线，同时也是电源线，而4mA 是为了给传感器提供电路的静态工作电流用。

这个4-20mA 控制回路是怎么工作的呢？4-20mA 构成基础要件：24V 电源供电变送器控制4-20mA 信号使其与过程变量成比例变化指示器将4-20mA 信号转化为相应过程变量指示器或控制器I/O 输入电阻250Q 分流器生成1-5V 输入信号（欧姆定律：电压=电流*电阻，4-20mAX250ohms=1-5V ）Ph T G ffll ZERO SPAH —■-2钱制变送器忘丢准制需■JS1-薩 4tc 20mA■*I■Fg通常情况下：1）它们将热电偶或热电阻传感器的温度信号转换为4-20mA信号然后再输出；2）控制器再将4-20mA反译为具体的温度值；3）基于此温度值，控制回路给实现对过程终端控制元件的控制。
