30°渐开线花键的设计计算已知：m=1.25Z=24αD=30°计算：1、分度圆直径D：D=mZ=1.25*24＝302、基圆直径Db：Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p：p=πm=1.25π=3.9274、内花键大径基本尺寸Dei：Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差：06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV：EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin：EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin：Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax：EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD：019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝28.62其中：Db=25.98 D=30 αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die：Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。

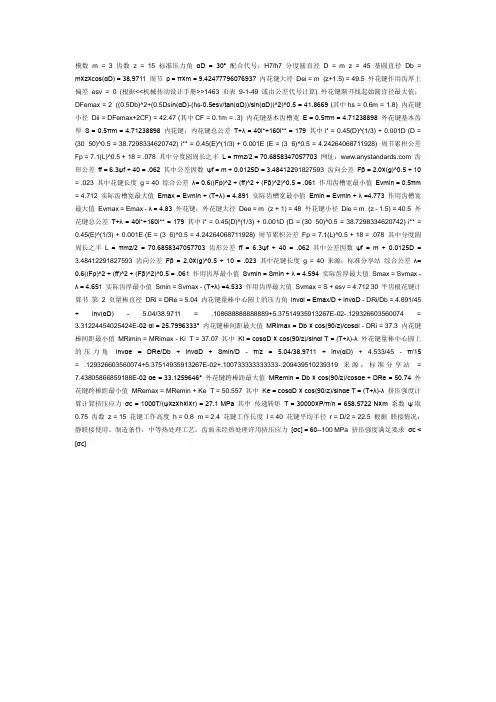

模数m = 3 齿数z = 15 标准压力角αD = 30° 配合代号：H7/h7 分度圆直径 D = m×z = 45 基圆直径Db = m×z×cos(αD) = 38.9711 周节p = π×m = 9.42477796076937 内花键大径Dei = m×(z+1.5) = 49.5 外花键作用齿厚上偏差esv = 0 (根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算) 外花键渐开线起始圆直径最大值：DFemax = 2×((0.5Db)^2+(0.5Dsi n(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5 = 41.8669 (其中hs = 0.6m = 1.8) 内花键小径Dii = DFemax+2CF) = 42.47 (其中CF = 0.1m = .3) 内花键基本齿槽宽E = 0.5πm = 4.71238898 外花键基本齿厚S = 0.5πm = 4.71238898 内花键：内花键总公差T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半L = πmz/2 = 70.6858347057703 网址： 齿形公差ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593 齿向公差Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度g = 40 综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061 作用齿槽宽最小值Evmin = 0.5πm = 4.712 实际齿槽宽最大值Emax = Evmin + (T+λ) = 4.891 实际齿槽宽最小值Emin = Evmin + λ =4.773 作用齿槽宽最大值Evmax = Emax - λ = 4.83 外花键：外花键大径Dee = m×(z + 1) = 48 外花键小径Die = m×(z - 1.5) = 40.5 外花键总公差T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半L = πmz/2 = 70.6858347057703 齿形公差ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593 齿向公差Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度g = 40 来源：标准分享站综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061 作用齿厚最小值Svmin = Smin + λ = 4.594 实际齿厚最大值Smax = Svmax - λ = 4.651 实际齿厚最小值Smin = Svmax - (T+λ) =4.533 作用齿厚最大值Svmax = S + esv = 4.712 30°平齿根花键计算书第 2 页量棒直径DRi = DRe = 5.04 内花键量棒中心圆上的压力角invαi = Emax/D + invαD - DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711 = .108688888888889+5.37514935913267E-02-.129326603560074 = 3.31224454025424E-02 αi = 25.7996333° 内花键棒间距最大值MRimax = Db × cos(90/z)/cosαi - DRi = 37.3 内花键棒间距最小值MRimin = MRimax - Ki×T = 37.07 其中Ki = cosαD × cos(90/z)/sinαi T = (T+λ)-λ 外花键量棒中心圆上的压力角invαe = DRe/Db + invαD + Smin/D - π/z = 5.04/38.9711 + inv(αD) + 4.533/45 - π/15 = .129326603560074+5.37514935913267E-02+.100733333333333-.209439510239319 来源：标准分享站= 7.43805866859188E-02 αe = 33.1259646° 外花键跨棒距最大值MRemin = Db × cos(90/z)/cosαe + DRe = 50.74 外花键跨棒距最小值MRemax = MRemin + Ke×T = 50.557 其中Ke = cosαD × cos(90/z)/sinαe T = (T+λ)-λ 挤压强度计算计算挤压应力σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa 其中传递转矩T = 30000×P/π/n = 658.5722 N×m 系数ψ取0.75 齿数z = 15 花键工作高度h = 0.8×m = 2.4 花键工作长度l = 40 花键平均半径r = D/2 = 22.5 根据联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力[σc] = 60--100 MPa 挤压强度满足要求σc < [σc]日本花键m3.5在JIS D2001-1959中是第一系列的.计算公式：(1)公称直径d=(Z+2x+0.4)m(2)孔的大径D2:①齿形定心和插孔时，D2=d+0.3m②齿形定心拉孔或大径定心时，D2=d(3)孔的小径d2:d2=d-2m。

30度圆柱齿渐开线花键计算公式序号名称代号内花键外花键1模数m112齿数z42423压力角a30304变位系数x005分度圆直径D42426基圆直径D b36.373136.373066967公差等级和配合类别8齿距P 3.141599花键配合长度g2520 10基本齿槽宽（齿厚）E(S) 1.57081.570796327 11外花键作用齿厚上偏差esv-0.025-0.025 12齿形裕度C F0.1D Fimin(D Femax)43.240.8135502713渐开线终止(起始)圆直径最小(最大)值14内花键小径基本尺寸D ii41.0136D ie(p)40.515外花键小径基本尺寸(平齿根)D ie(R)40.216外花键小径基本尺寸(圆齿根)Dei(Dee)43.543 17内(外)花键大径基本尺寸(平齿根)18内(外)花键大径基本尺寸(圆Dei(Dee)43.843齿根)38总公差T+λ74.774 39总公差(5级)T+λ59.278459.27840653 40总公差(6级)T+λ92.622592.62251021 41总公差(7级)T+λ148.196148.1960163 51综合公差λ3333 52综合公差(5级)λ26.317926.24755486 53综合公差(6级)λ37.688437.61130188 54综合公差(7级)λ55.598755.46543888加工公差T41.6542 55加工公差(5级)T32.960533.0308516756加工公差(6级)T54.934155.01120832 57加工公差(7级)T92.597392.73057745 58作用齿槽宽(齿厚)最大(最小)值Evmax(Svmin) 1.61251.50479632759作用齿槽宽(齿厚)最小(最大)值Evmin(Svmax) 1.57081.54579632760实际齿槽宽(齿厚)最大(最小)值Emax(Smin) 1.64551.47179632761实际齿槽宽(齿厚)最小(最大)值Emin(Smax) 1.60381.51279632762作用侧隙(全齿侧隙)最大值Cvmax0.10770.109 63作用侧隙(全齿侧隙)最小值Cvmin0.0250.025 64实际侧隙(单齿侧隙)最大值Cmax0.17370.173 65实际侧隙(单齿侧隙)最小值Cmin0.0910.09166内花键小径最小值(外花键大径最大值)Deemax(Diimin)41.013642.9567量棒直径予选值D'Ri(D'Re) 1.867181.96262294870按R40确定量棒直径(向较大值取)DRi(DRe) 3.58 1.9272量棒中心所在圆上的压力角最大值a imax(a emax)(弧度)-0.25230.56204480773量棒中心所在圆上的压力角最小值a imin(a em in)(弧度)-0.26640.55957017974跨棒距Max (偶数齿)M Rimax(M Remax)33.982444.90567513 75跨棒距Min (偶数齿)M Rimin(M Remin)34.123244.83891642 76跨棒距Max (奇数齿)M Rimax(M Remax)33.956244.87561545 77跨棒距Min (奇数齿)M Rimin(M Remin)34.096844.8089034278外花键公法线平均长度最小值Wkmin8.67111777679外花键公法线平均长度最大值Wkmax8.706624818 80理论跨齿数K7.57.5实际跨齿数K63。

渐开线花键计算公式及参数标注方法一、渐开线花键的几何参数1. 花键尺寸（Keyway Size）：指的是渐开线花键的宽度，通常用顶孔（Recess）和底孔（Sockets）直径来表示。

2. 螺纹角（Helix Angle）：指的是渐开线花键的螺纹线的倾斜角度。

3. 螺纹高度（Helix Height）：指的是渐开线花键的螺纹线的高度，通常用顶孔和底孔之间的距离来表示。

二、渐开线花键的计算公式1.花键尺寸计算公式-花键尺寸公式由ISO2790标准规定，根据轴的直径（d）可以计算出花键尺寸。

- 花键顶孔直径（D）= 轴的直径（d）+ 0.15mm- 花键底孔直径（d1）= 轴的直径（d）+ 0.25mm2.螺纹角计算公式-螺纹角一般由图纸给出，也可以通过以下公式计算：- 螺纹角（α）= arctan（H / (π * d)）其中，H为螺纹高度。

在制作渐开线花键图纸时，需要对相关参数进行标注，以便于加工和使用。

1.标注花键尺寸-在图纸上标注花键尺寸时，可以使用简化的标注方法，如在顶孔和底孔的直径符号上加上对应的数值。

2.标注螺纹角和螺纹高度-在图纸上标注螺纹角和螺纹高度时，可以使用直线段和字母表示，如在花键尺寸标注旁边加上α和H的符号，并注明对应的数值。

3.标注公差要求-在图纸上标注公差要求时，可以使用ISO系统的标准符号，如使用T字号来表示公差要求，并在标注下方注明对应的公差范围。

四、常见问题与解决方法在渐开线花键的设计和标注过程中，可能会遇到一些常见问题，下面列举几个常见问题并给出解决方法：1.如何选择合适的渐开线花键尺寸？-渐开线花键尺寸的选择需要考虑轴的直径和应力情况，一般建议按照ISO标准进行选择。

2.如何计算渐开线花键的扭矩传递能力？-渐开线花键的扭矩传递能力可以通过以下公式计算：T=(π/16)*τ*h*d，其中T为扭矩传递能力，τ为材料的抗扭转应力，h为花键的高度，d为轴的直径。

3.如何在CAD软件中绘制渐开线花键图纸？-在CAD软件中，可以使用线段和圆弧工具来绘制渐开线花键的轮廓，然后使用文字工具来标注相关参数。
