花键、齿轮公式计算

双径节制是英制齿轮中获得短齿齿形的另一种方式,以提高抗弯强度。

它规定较小的径节P2用来计算分度圆直径,较大的径节P1用来计算轮齿的尺寸,标记为P2/P1,较小的P2为分子,较大的P1为分母,正好与双模数制相反。

各尺寸的计算公式如下:分度圆直径:d=Z/P2齿顶高: ha=ha/P1齿根高:hf=(ha1+c1)/P1齿顶圆直径: da=d+2*ha=Z/P2+2*ha/P1齿根圆直径: df=d-2*hf=Z/P2-2*(ha1+c1)/P1此外,分度圆齿厚S、齿距P、基圆直径db和中心距a是按照P2计算。

4、所以,10/20pitch是双径节制齿轮的标记(P2/P1)。

它的意思是用较小的径节P2=10(分子)来计算分度圆直径,用较大的径节P1=20(分母)来计算齿高。

因此,10/20pitch的双径节制齿轮的尺寸计算如下:分度圆直径:d=Z/P2=Z/10 (d单位为英寸)齿顶高: ha=ha/P1=1/20=0.05"=1.27mm齿根高:hf=(ha1+c1)/P1=1.25/20=0.625"=1.588mm中心距a是按照较小的径节10来计算的。

也可以先将双径节制转化为双模数制,再来计算尺寸:双模数制标记为分数形式m1/m2,用大的模数m1用来计算分度圆直径,较小的m2用来计算轮齿的尺寸。

m1=1/P2*25.4=1/10"*25.4=2.54mmm2=1/P1*25.4=1/20"*25.4=1.27mm所以,这个齿轮用双模数制齿轮来表示就是2.54/1.27:尺寸计算:分度圆直径: d=2.54*z齿顶高: ha=ha*m2=1*1.27=1.27mm齿根高:hf=(ha1+c1)*m2=1.25*1.27=1.588mm中心距a是按照较大的模数m1=2.54mm来计算的但如果要按照模数来设计齿轮的话,模数要选择标准值,利用变位来达到中心距的要求。

齿轮上的齿数计算公式齿轮是机械传动中常用的一种装置，它通过齿与齿的咬合来传递动力和转速。

在设计和制造齿轮时，齿数是一个非常重要的参数，它直接影响着齿轮的传动比、速比和传动效率。

因此，对于工程师和设计师来说，了解齿轮上的齿数计算公式是非常重要的。

一、齿轮上的齿数计算公式。

齿轮上的齿数计算公式可以根据齿轮的模数、齿轮的压力角和齿轮的分度圆直径来确定。

通常情况下，齿轮的齿数计算公式可以表示为：Z = π D / m。

其中，Z表示齿数，D表示齿轮的分度圆直径，m表示齿轮的模数，π表示圆周率。

在这个公式中，齿数和模数是齿轮设计中最为关键的两个参数。

模数是用来表示齿轮齿的大小的参数，它等于齿轮的分度圆直径与齿数的比值。

而齿数则是用来表示齿轮上的齿的数量。

通过这个公式，我们可以根据齿轮的分度圆直径和模数来计算齿轮上的齿数，从而确定齿轮的尺寸和传动性能。

二、齿数计算公式的应用。

齿数计算公式在齿轮设计和制造中有着广泛的应用。

首先，它可以帮助工程师和设计师确定齿轮的尺寸和形状。

通过计算齿数，可以确定齿轮的分度圆直径，从而确定齿轮的大小和形状。

其次，齿数计算公式还可以帮助工程师和设计师确定齿轮的传动比和速比。

通过计算齿数，可以确定齿轮的传动比，从而确定齿轮传动系统的性能和特性。

除此之外，齿数计算公式还可以帮助工程师和设计师进行齿轮的优化设计。

通过计算齿数，可以确定齿轮的齿形和齿距，从而优化齿轮的传动效率和传动性能。

同时，齿数计算公式还可以帮助工程师和设计师进行齿轮的强度计算。

通过计算齿数，可以确定齿轮的受力情况，从而确定齿轮的强度和耐久性。

三、齿数计算公式的注意事项。

在使用齿数计算公式时，需要注意一些事项。

首先，需要根据实际情况选择合适的齿轮模数。

不同的传动系统和工作环境需要不同的齿轮模数，因此需要根据实际情况选择合适的齿轮模数。

其次，需要根据齿轮的使用要求选择合适的齿数。

不同的传动系统和工作环境需要不同的齿数，因此需要根据实际情况选择合适的齿数。

日产汽车类渐开线花键的计算1985年以来我港从日本引进了多种类型的高效流动机械，在进口机械的维修和配件制造工作中，经常遇到渐开线花键的测绘工作。

由于缺乏这方面的技术标准和资料，给测绘工作造成很大困难。

为了解决这一难题，下面扼要介绍JISD2001日本汽车工业用渐开线标准的内容，供从事这一领域工作的技术人员参考。

一、基本参数和计算方法1.基本参数(1)模数m:采用以下三个系列共15种模数(单位:毫米)(2)齿数Z:从6到40个(3)位移量x和压力角α:位移量X一般为0.8m，极少采用0.6m，0.633m，0.9m，0.967m。

分度圆上的压力角α通常为20°。

(4)基本齿形:图1所示为花键轴的基本齿形2.基本计算公式(1)公称直径:当x=0.8时，d=(Z+2)m当x≠0.8时，d=(Z +2x+0.4)m(2)孔的外径:①齿形定心和插孔时，D1=d+0.3m②齿形定心拉孔和外径定心时D2=d(3)轴的外径:①齿形定心时，d1=d-0.2m②外径定心时，d2=d(4)孔的内径:Dk=d-2m，(5)轴的内径:dr=d-2.4m，(6)分度圆直径: do=zm，(7)分度圆上的压力角:αo=20°(8)基圆直径:dj=docosα。

(9)周节:to=πm.(10)基节:tj=tocosα。

式中:α′1——轴用量棒中心压力角。

U——测轴跨棒距用量棒直径。

见图2②孔的跨棒距尺寸a1——孔用量棒中心压力角。

式中:V——测孔跨棒距用量棒直径，见图2，u和V数值从表1可查得。

图2中:V1——量棒削去后的尺寸，V1可从表1中查出。

当m=1时的跨棒距可从表1中直接查得，将该数值乘以模数即是量值的公称尺寸。

(16)当x≠0.8时的跨棒距及有关数值从表2中查得。

表2代号M′2，M′1，dP2，dV2和dP1见图3注:带*者量棒直径用1.8667mm。

n，K1与K2与模数无关。

3.定心方式、公差与配合(1)定心方式有齿形定心和外径定心两种。

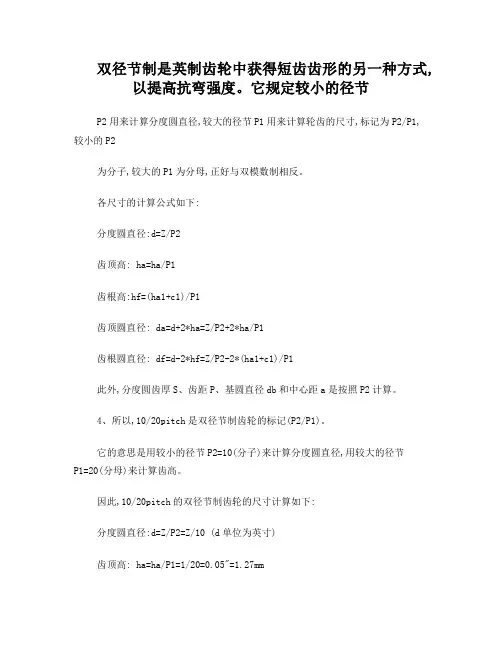

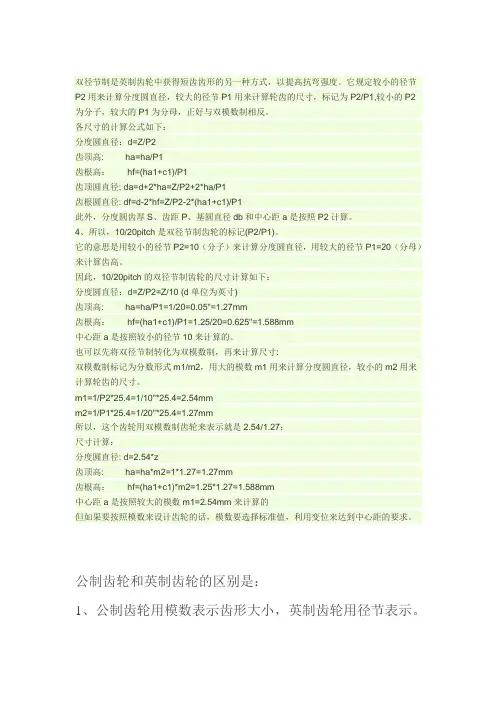

双径节制是英制齿轮中获得短齿齿形的另一种方式，以提高抗弯强度。

它规定较小的径节P2用来计算分度圆直径，较大的径节P1用来计算轮齿的尺寸，标记为P2/P1,较小的P2为分子，较大的P1为分母，正好与双模数制相反。

各尺寸的计算公式如下：分度圆直径：d=Z/P2齿顶高: ha=ha/P1齿根高：hf=(ha1+c1)/P1齿顶圆直径: da=d+2*ha=Z/P2+2*ha/P1齿根圆直径: df=d-2*hf=Z/P2-2*(ha1+c1)/P1此外，分度圆齿厚S、齿距P、基圆直径db和中心距a是按照P2计算。

4、所以，10/20pitch是双径节制齿轮的标记(P2/P1)。

它的意思是用较小的径节P2=10（分子）来计算分度圆直径，用较大的径节P1=20（分母）来计算齿高。

因此，10/20pitch的双径节制齿轮的尺寸计算如下：分度圆直径：d=Z/P2=Z/10 (d单位为英寸)齿顶高: ha=ha/P1=1/20=0.05"=1.27mm齿根高：hf=(ha1+c1)/P1=1.25/20=0.625"=1.588mm中心距a是按照较小的径节10来计算的。

也可以先将双径节制转化为双模数制，再来计算尺寸:双模数制标记为分数形式m1/m2，用大的模数m1用来计算分度圆直径，较小的m2用来计算轮齿的尺寸。

m1=1/P2*25.4=1/10"*25.4=2.54mmm2=1/P1*25.4=1/20"*25.4=1.27mm所以，这个齿轮用双模数制齿轮来表示就是2.54/1.27：尺寸计算：分度圆直径: d=2.54*z齿顶高: ha=ha*m2=1*1.27=1.27mm齿根高：hf=(ha1+c1)*m2=1.25*1.27=1.588mm中心距a是按照较大的模数m1=2.54mm来计算的但如果要按照模数来设计齿轮的话，模数要选择标准值，利用变位来达到中心距的要求。

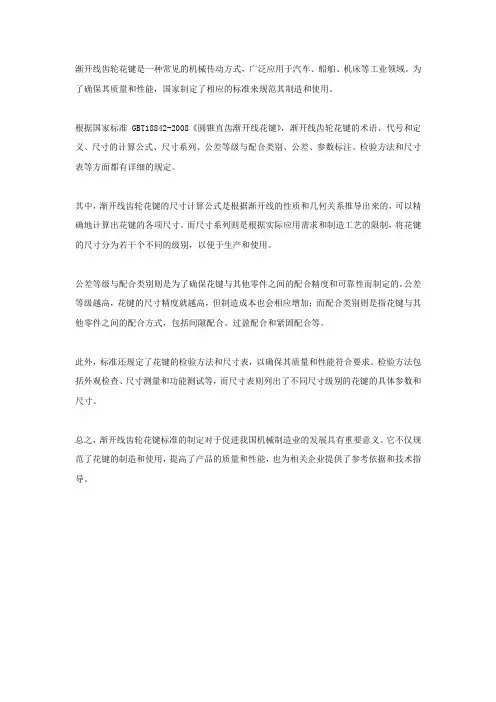

渐开线齿轮花键是一种常见的机械传动方式，广泛应用于汽车、船舶、机床等工业领域。

为了确保其质量和性能，国家制定了相应的标准来规范其制造和使用。

根据国家标准GBT18842-2008《圆锥直齿渐开线花键》，渐开线齿轮花键的术语、代号和定义、尺寸的计算公式、尺寸系列、公差等级与配合类别、公差、参数标注、检验方法和尺寸表等方面都有详细的规定。

其中，渐开线齿轮花键的尺寸计算公式是根据渐开线的性质和几何关系推导出来的，可以精确地计算出花键的各项尺寸。

而尺寸系列则是根据实际应用需求和制造工艺的限制，将花键的尺寸分为若干个不同的级别，以便于生产和使用。

公差等级与配合类别则是为了确保花键与其他零件之间的配合精度和可靠性而制定的。

公差等级越高，花键的尺寸精度就越高，但制造成本也会相应增加；而配合类别则是指花键与其他零件之间的配合方式，包括间隙配合、过盈配合和紧固配合等。

此外，标准还规定了花键的检验方法和尺寸表，以确保其质量和性能符合要求。

检验方法包括外观检查、尺寸测量和功能测试等，而尺寸表则列出了不同尺寸级别的花键的具体参数和尺寸。

总之，渐开线齿轮花键标准的制定对于促进我国机械制造业的发展具有重要意义。

它不仅规范了花键的制造和使用，提高了产品的质量和性能，也为相关企业提供了参考依据和技术指导。

渐开线花键计算公式及参数标注渐开线花键是一种常见的齿轮系统，它由两个或多个齿轮通过花键（也称为花齿）连接在一起，以实现动力传递和齿轮调整。

渐开线花键的设计要求非常严格，需要根据实际应用和需求，计算出合理的公式和参数。

本文将详细介绍渐开线花键的计算公式和参数标注。

一、渐开线花键的计算公式：1.花键几何参数计算：花键的几何参数包括高度、基圆直径等，下面是常用的计算公式：-花键高度（h）的计算公式：h=(2×p×Z)/(m×F)-d1其中，p为齿间距，Z为花键齿数，m为模数，F为面宽，d1为齿圈外径。

- 花键齿数（Z）的计算公式：Z = ceil(2π × d1 / p)其中，ceil(x)表示不小于x的最小整数。

-花键基圆直径（d2）的计算公式：d2=d1-2h-花键齿高（s）的计算公式：s=(π×m)/22.载荷参数计算：载荷参数是为了保证花键在工作时能够承受所需的力矩和负荷，常用的计算公式有：-载荷承受能力（T）的计算公式：T=(F×A×σ)/n其中，A为花键有效长度，σ为耐用极限，n为加载因数。

-花键有效长度（A）的计算公式：A=Z×s以上是渐开线花键的基本计算公式，不同的应用和需求可能还需要根据具体情况进行调整和优化。

二、渐开线花键的参数标注：-花键高度（h）：通常在花键的一侧标注，表示花键的高度。

-齿数（Z）：在花键的一侧标注，表示花键所连接的齿轮的齿数。

-花键基圆直径（d2）：在花键的一侧标注，表示花键的基圆直径。

-花键齿高（s）：通常在花键的一侧标注，表示花键的齿高。

-花键有效长度（A）：通常在花键的一侧标注，表示花键的有效长度。

-载荷承受能力（T）：通常在花键的一侧标注，表示花键的载荷承受能力。

-加载因数（n）：在花键的一侧标注，表示花键的加载因数。

以上是渐开线花键的常见参数标注，以便人们在设计、制造和检验时能够准确地了解花键的几何特征和载荷能力。

花键齿轮公式计算花键和齿轮是机械工程领域中常见的传动装置，用于传递转矩和旋转运动。

通过花键和齿轮的设计和计算，可以确定其尺寸、数量和间距，以满足特定的传动需求。

以下是花键和齿轮的公式计算的详细介绍。

1.花键计算：花键是一种轴与轴孔连接的装置，常用于连接和传递扭转运动。

花键的设计包括花键长度、宽度和深度的计算。

1.1花键长度计算：花键长度取决于轴的直径和轴孔的深度。

一般来说，花键长度应大于轴孔长度，以确保花键完全插入轴孔。

花键长度计算公式为：花键长度=轴孔深度+轴直径1.2花键宽度计算：花键宽度取决于所需的传动转矩和材料的强度。

花键承载转矩的能力与花键的宽度成正比。

花键宽度计算公式为：花键宽度=2*(传动转矩/材料的弯曲强度)1.3花键深度计算：花键深度应适当选择，以确保花键固定在轴上，并能够承受传递的扭矩。

通常，在花键宽度的3-5倍范围内选择适当的花键深度。

2.齿轮计算：齿轮是一种用于传递和调整扭转运动的装置。

齿轮的设计包括模数、齿数、啮合角和模数系数等参数的计算。

2.1模数计算：模数是一个用于描述齿轮尺寸比例的参数，通常用于直齿轮设计。

模数计算公式为：模数=轴的直径/齿数2.2齿数计算：齿数是用于描述齿轮的齿数的参数。

齿数计算公式为：齿数=(π*轴的直径)/(2*模数)2.3啮合角计算：啮合角用于描述两个啮合齿轮之间的相对位置。

啮合角的计算取决于齿轮的模数和齿数。

啮合角计算公式为：啮合角 = acos((2 * 齿数1 - 齿数2) / (2 * 齿数1))2.4模数系数计算：模数系数描述齿轮齿廓的形状和尺寸。

模数系数计算公式为：模数系数=模数/齿数以上是花键和齿轮的常见计算公式。

根据传动需求和材料特性，可以使用这些公式计算和设计出符合要求的花键和齿轮。

此外，还需要考虑其他因素，例如齿面硬度、磨损和润滑等，以确保花键和齿轮的稳定和可靠运行。

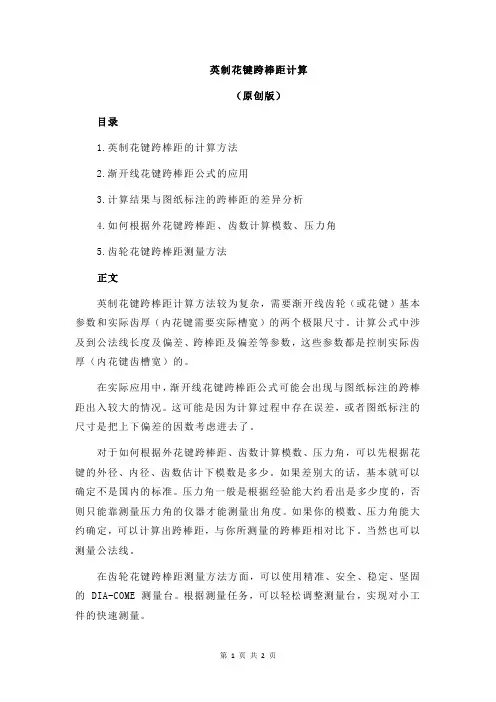

英制花键跨棒距计算
（原创版）
目录
1.英制花键跨棒距的计算方法
2.渐开线花键跨棒距公式的应用
3.计算结果与图纸标注的跨棒距的差异分析
4.如何根据外花键跨棒距、齿数计算模数、压力角
5.齿轮花键跨棒距测量方法
正文
英制花键跨棒距计算方法较为复杂，需要渐开线齿轮（或花键）基本参数和实际齿厚（内花键需要实际槽宽）的两个极限尺寸。

计算公式中涉及到公法线长度及偏差、跨棒距及偏差等参数，这些参数都是控制实际齿厚（内花键齿槽宽）的。

在实际应用中，渐开线花键跨棒距公式可能会出现与图纸标注的跨棒距出入较大的情况。

这可能是因为计算过程中存在误差，或者图纸标注的尺寸是把上下偏差的因数考虑进去了。

对于如何根据外花键跨棒距、齿数计算模数、压力角，可以先根据花键的外径、内径、齿数估计下模数是多少。

如果差别大的话，基本就可以确定不是国内的标准。

压力角一般是根据经验能大约看出是多少度的，否则只能靠测量压力角的仪器才能测量出角度。

如果你的模数、压力角能大约确定，可以计算出跨棒距，与你所测量的跨棒距相对比下。

当然也可以测量公法线。

在齿轮花键跨棒距测量方法方面，可以使用精准、安全、稳定、坚固的 DIA-COME 测量台。

根据测量任务，可以轻松调整测量台，实现对小工件的快速测量。

一、轮齿的接触应力ζj 的计算：ζj=0.418√FE(1/ρz+1/ρb )/bF=F1/(cos αcos β)F1=2Tg/dd 为节圆的直径Tg 为计算载荷ρz 、ρb 分别为主从动齿轮节点处的曲率半径：直齿轮：ρz=r z sin α ρb= r b sin α斜齿轮：ρz=（r z sin α）/cos 2β ρb=（ r b sin α）/cos 2βr z r b为主，从动齿轮节圆半径 二、轮齿弯曲应力ζw 的计算：直齿轮：ζw=F1K ζK f /bty=2TgK ζK f /πm 3ZK c y斜齿轮：ζw=2Tgcos βK ζ/∏m 3n ZK c yK εK ε为重合度系数，一般取K ε=2.0K ζ集中应力系数，一般直齿轮取K ζ=1.65，斜齿轮取K ζ=1.50y 为齿形系数，一般在0.16---0.18之间K c 为齿宽系数，一般在4.5---8.0之间K f 为摩擦力系数，主动轮取1.1，从动轮取0.9 A B δf Fa LbX一、初选轴的直径已知中心距A。

第二轴与中间轴中部直径：d≈0.45A，轴的最大直径d和支承间距离L的比值：d/L=0.16--0.18；对二轴：d/L=0.18--0.21；第一轴花键部分直径d可按下试初选：d=K 3√T emax式中，K为经验系数，K=4.0---4.6；T emax为发动机最大转矩（N.m）二、轴的强度计算1.轴的刚度计算：轴在垂直面内绕度：f c=F1a2b2/3EIL轴在水平面内绕度：f s=F2a2b2/3EIL轴在水平面内转角: δ=F1ab（b-a）/3EIL式中，F1为齿轮齿宽中间平面上的径向力（N）,F2为齿轮齿宽中间平面上的圆周力（N），E为弹性模量，E=2.1×105MPa；I为惯性矩（mm4），对于实心轴，I=πd4/64;d为轴的直径（mm），花键外按平均直径计算；a，b为齿轮上的作用力矩A,B的距离（mm），L为支座间的距离（mm）。

渐开线花键齿顶高系数渐开线花键齿顶高系数，这个词听起来像个科学怪人的名字，实际上一点都不复杂。

简单来说，这玩意儿就关乎齿轮和传动的事情。

齿轮就像是生活中的小伙伴，大家一起转动，互相配合，才能让机器跑得顺畅。

你想象一下，齿轮在转的时候，如果齿顶高系数不合适，那就像小朋友们在一起玩游戏，却一个个都不听指挥，结果是闹得不可开交。

那种“你推我，我推你的”场面，真是让人哭笑不得。

说到渐开线花键，大家可能会觉得有些生疏，别担心，咱们慢慢聊。

想象一下，渐开线就像是一个精致的漩涡，越转越美。

花键其实就是那种能让两个零件紧紧咬合的“钥匙”，就像开锁一样，把整个系统锁在一起。

齿顶高系数，简单说就是齿轮上那部分的高度，如果设计得当，齿轮之间就能完美契合，像老友重逢，感觉特别亲切。

如果设计不当，哎呀，那就像朋友聚会时没选对场地，大家各自为阵，根本没法一起high起来。

齿顶高系数不仅关系到齿轮的运转效率，还影响到它们的使用寿命。

就好比你买鞋，选错了尺码，穿久了肯定会磨脚。

齿轮也是一样，磨损过快就会导致故障频发，后果可想而知，修都来不及。

为了避免这种情况，设计师们可得绞尽脑汁，运用各种计算公式，确保每个参数都在最佳范围内。

说到底，设计的过程就像做菜，要不断调味，才能最终做出美味佳肴。

渐开线的形状可不是随便画的，里面可有学问了。

它就像是经过无数次实践和理论推导才定下来的，变化的角度和曲线，能让力量传递更加平稳。

想想吧，齿轮在转动的时候，力量传递得顺畅，那简直就是太美妙了。

这就好比你跟朋友一起跳舞，配合得天衣无缝，简直就是一个舞蹈团队，大家心里都有数，不用多说。

要是咱们忽视了齿顶高系数的设计，那可就麻烦大了。

就像开车不看路，可能分分钟出事。

一个小小的偏差，可能导致整个系统的崩溃，别说开车，生活中很多事情也是这样，细节决定成败。

就算是平常的日子，万事都要讲究个细致，才能过得顺心如意。

这个话题不仅仅局限在机械设计上，生活中许多道理也是一样。
