化简下列逻辑函数,要求表达式尽量简单

A

《数字电子电路》期末试题 第 1 页 共5页 1 电工与电子技术 试题

一、填空题（每空1分）

1、若各门电路的输入均为A和B，且A=0,B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的,数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿.

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关,而与________ 无关.

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中,如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件,场效应管是________控制元件。

11、逻辑函数Y=(A+B）(B+C）(C+A)的最简与或表达式为 _______.

12、三极管输入特性曲线指三极管集电极与发射极间所加电压VCE一定时， 与 之间的关系。

13、作放大作用时，场效应管应工作在 区。

14、 放大电路的静态工作点通常是指_ _、 和_

.

15、 某三级放大电路中，测得Av1=10，Av2=10,Av3=100，总的放大倍数是 _。 A

《数字电子电路》期末试题 第 2 页 共5页 2 16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=

逻辑函数化简公式大全

逻辑函数化简是在布尔代数中常用的一种方法，它通过应用逻辑运算规则和布尔代数定律，将复杂的逻辑函数简化为更简洁的形式。这种简化可以减少逻辑电路的复杂性，提高计算机系统的效率。

以下是一些常见的逻辑函数化简公式大全：

1. 与运算的化简：

- 与运算的恒等律：A∧1 = A，A∧0 = 0

- 与运算的零律：A∧A' = 0，A∧A = A

- 与运算的吸收律：A∧(A∨B) = A，A∧(A∧B) = A∧B

- 与运算的分配律：A∧(B∨C) = (A∧B)∨(A∧C)

- 与运算的交换律：A∧B = B∧A

2. 或运算的化简：

- 或运算的恒等律：A∨1 = 1，A∨0 = A

- 或运算的零律：A∨A' = 1，A∨A = A

- 或运算的吸收律：A∨(A∧B) = A，A∨(A∨B) = A∨B

- 或运算的分配律：A∨(B∧C) = (A∨B)∧(A∨C)

- 或运算的交换律：A∨B = B∨A

3. 非运算的化简：

- 非运算的双重否定律：(A) = A

- 非运算的德摩根定律：(A∧B) = A∨B，(A∨B) = A∧B

4. 异或运算的化简： - 异或运算的恒等律：A⊕0 = A，A⊕1 = A

- 异或运算的自反律：A⊕A = 0

- 异或运算的结合律：A⊕(B⊕C) = (A⊕B)⊕C

- 异或运算的交换律：A⊕B = B⊕A

5. 条件运算的化简：

- 条件运算的恒等律：A→1 = 1，A→0 = A

- 条件运算的零律：A→A' = 0，A→A = 1

- 条件运算的反转律：A→B = A∨B

- 条件运算的分配律：A→(B∧C) = (A→B)∧(A→C)

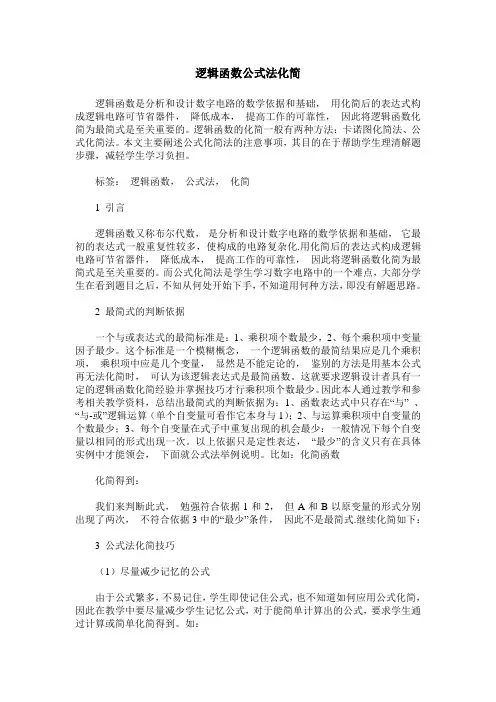

逻辑函数公式法化简

逻辑函数是分析和设计数字电路的数学依据和基础， 用化简后的表达式构成逻辑电路可节省器件， 降低成本， 提高工作的可靠性， 因此将逻辑函数化简为最简式是至关重要的。逻辑函数的化简一般有两种方法：卡诺图化简法、公式化简法。本文主要阐述公式化简法的注意事项，其目的在于帮助学生理清解题步骤，减轻学生学习负担。

标签： 逻辑函数， 公式法， 化简

1 引言

逻辑函数又称布尔代数， 是分析和设计数字电路的数学依据和基础， 它最初的表达式一般重复性较多，使构成的电路复杂化.用化简后的表达式构成逻辑电路可节省器件， 降低成本， 提高工作的可靠性， 因此将逻辑函数化简为最简式是至关重要的。而公式化简法是学生学习数字电路中的一个难点，大部分学生在看到题目之后，不知从何处开始下手，不知道用何种方法，即没有解题思路。

2 最简式的判断依据

一个与或表达式的最简标准是：1、乘积项个数最少，2、每个乘积项中变量因子最少。这个标准是一个模糊概念， 一个逻辑函数的最简结果应是几个乘积项， 乘积项中应是几个变量， 显然是不能定论的， 鉴别的方法是用基本公式再无法化简时， 可认为该逻辑表达式是最简函数。这就要求逻辑设计者具有一定的逻辑函数化简经验并掌握技巧才行乘积项个数最少。因此本人通过教学和参考相关教学资料，总结出最简式的判断依据为：1、函数表达式中只存在“与” 、“与-或”逻辑运算（单个自变量可看作它本身与1）；2、与运算乘积项中自变量的个数最少；3、每个自变量在式子中重复出现的机会最少：一般情况下每个自变量以相同的形式出现一次。以上依据只是定性表达， “最少”的含义只有在具体实例中才能领会， 下面就公式法举例说明。比如：化简函数

化简得到：

我们来判断此式， 勉强符合依据1和2， 但A和B以原变量的形式分别出现了两次， 不符合依据3中的“最少”条件， 因此不是最简式.继续化简如下：

3 公式法化简技巧

（1）尽量减少记忆的公式

【Word版本下载可任意编辑】

1 / 4 逻辑函数的代数法化简

一、 逻辑函数的最简形式

在开展逻辑运算时同一逻辑函数可以写成不同的逻辑式，而这些逻辑式的繁简程度又相差甚远。例如：

逻辑式越是简单，它所表示的逻辑关系越明显，同时也有利于用最少的电子器件实现这个函数。因此常常需要通过化简的手段找出逻辑函数的最简形式。表达式“繁——简”区分标准：

u 积之和式：和项越少越好，每个积项中变量个数越少越好

u 和之积式：积项越少越好，每个和项中变量个数越少越好

由于逻辑代数的基本公式和常用公式多以与——或形式给出，用于化简与——或逻辑函数比较方便，所以一般主要讨论与——或逻辑函数的化简。有了最简与——或逻辑函数后，再通过公式变换就可以得到其他类型的函数式了。终究应该将函数式变换成什么形式，要视所用门电路的功能类型而定。但必须注意，将最简与——或式直接变换为其他形式逻辑式时，得到的结果不一定也是最简的。

二、常用的化简方法

代数（公式）化简法的原理就是反复使用逻辑代数的基【Word版本下载可任意编辑】

2 / 4 本公式和常用公式消去函数式中多余的乘积项和多余的因子，以求得函数式得最简形式。公式化简法没有固定的步骤。现将经常使用的方法归纳如下。

1. 并项法

利用公式 可以将两项合并为一项，并消去 这一对因子。而且，根据代入定理可知, 都可以是任何复杂的逻辑式。

例：

2. 吸收法

利用公式 可将 项消去。 和 同样也可以是任何一个复杂的逻辑式。

例：

3. 消项法

利用公式 及 将 或 消去。其中A、B、C、D都可以是任何复杂的逻辑式。

例：

4. 消因子法 【Word版本下载可任意编辑】

3 / 4 利用公式 可将 中的 消去。 均可以是任何复杂的逻辑式。
