干扰源是怎样通过电源线干扰电子设备的？

传导干扰注入标准

传导干扰注入标准：保障电磁兼容的关键措施

传导干扰是指电磁信号通过电源线、数据线、地线等导线传递到其

他电子设备或系统中，引起其正常工作受到干扰或产生故障的现

象。为了保障电子设备与系统的正常运行，各国都制定了相应的传

导干扰注入标准。本文将围绕传导干扰注入标准展开讨论，深入解

析其背景、重要性和应用。

一、背景和重要性

随着现代电子技术的迅猛发展，各种电子设备和系统的数量和复杂

度不断增加，它们之间的电磁兼容问题也日益突出。传导干扰作为

其中一种主要干扰形式，给电子设备的可靠性和安全性带来了严峻

挑战。为了解决这一问题，各国纷纷制定了传导干扰注入标准，以

保障电子设备与系统的正常工作。传导干扰注入标准是指在实际生产和工作环境中，针对电子设备和

系统中的干扰问题，制定的一系列技术规范和测试方法。这些标准

旨在规范电子设备和系统的设计、生产、安装和使用过程中，对抗

传导干扰的能力，以保证其正常工作和互不干扰。

传导干扰注入标准的重要性不言而喻。如果没有统一的标准和相应

的措施，不同厂商的电子设备和系统很难协同工作，可能会产生互

相干扰的现象，导致系统的稳定性降低，甚至引发安全事故。通过

制定和执行传导干扰注入标准，可以有效地降低传导干扰对电子设

备和系统的影响，提高其可靠性、安全性和互操作性。

二、传导干扰注入标准的应用

传导干扰注入标准主要应用于以下几个方面。

1.电子设备的设计和生产

在电子设备的设计和生产过程中，制定符合传导干扰注入标准的技

术规范和测试方法，是保障设备质量的基础。这些标准涵盖了电路设计、线路布局、接地设计、滤波器选择等方面的要求，以降低设

备本身对外界传导干扰的敏感性，提高其抗干扰能力。

2.电子设备的安装和使用

在电子设备的安装和使用过程中，根据传导干扰注入标准的要求进

行正确的布线和接地是关键。合理的线路布局和接地设计可以有效

地降低传导干扰的发生和传播，保证设备的正常工作和互不干扰。

3.电磁环境的评估和控制

传导干扰注入标准还包括对电磁环境的评估和控制。通过对电磁场

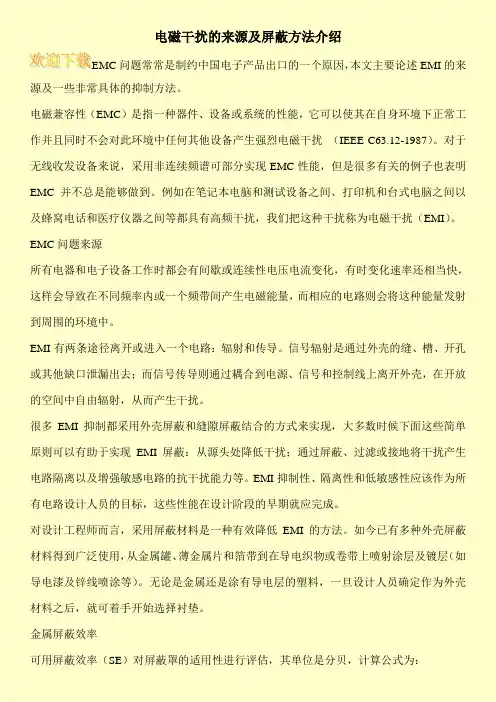

电磁干扰的来源及屏蔽方法介绍

EMC问题常常是制约中国电子产品出口的一个原因，本文主要论述EMI的来源及一些非常具体的抑制方法。

电磁兼容性（EMC）是指一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其他设备产生强烈电磁干扰 （IEEE C63.12-1987）。对于无线收发设备来说，采用非连续频谱可部分实现EMC性能，但是很多有关的例子也表明EMC并不总是能够做到。例如在笔记本电脑和测试设备之间、打印机和台式电脑之间以及蜂窝电话和医疗仪器之间等都具有高频干扰，我们把这种干扰称为电磁干扰（EMI）。

EMC问题来源

所有电器和电子设备工作时都会有间歇或连续性电压电流变化，有时变化速率还相当快，这样会导致在不同频率内或一个频带间产生电磁能量，而相应的电路则会将这种能量发射到周围的环境中。

EMI有两条途径离开或进入一个电路：辐射和传导。信号辐射是通过外壳的缝、槽、开孔或其他缺口泄漏出去；而信号传导则通过耦合到电源、信号和控制线上离开外壳，在开放的空间中自由辐射，从而产生干扰。

很多EMI抑制都采用外壳屏蔽和缝隙屏蔽结合的方式来实现，大多数时候下面这些简单原则可以有助于实现EMI屏蔽：从源头处降低干扰；通过屏蔽、过滤或接地将干扰产生电路隔离以及增强敏感电路的抗干扰能力等。EMI抑制性、隔离性和低敏感性应该作为所有电路设计人员的目标，这些性能在设计阶段的早期就应完成。

对设计工程师而言，采用屏蔽材料是一种有效降低EMI的方法。如今已有多种外壳屏蔽材料得到广泛使用，从金属罐、薄金属片和箔带到在导电织物或卷带上喷射涂层及镀层（如导电漆及锌线喷涂等）。无论是金属还是涂有导电层的塑料，一旦设计人员确定作为外壳材料之后，就可着手开始选择衬垫。

金属屏蔽效率

可用屏蔽效率（SE）对屏蔽罩的适用性进行评估，其单位是分贝，计算公式为：

如何解决电路中的电源抗干扰问题

电源抗干扰问题常常困扰着电路设计师和电子工程师。当电路中存在干扰源时，电源抗干扰能力的强弱将直接影响整个电路的稳定性和性能。为了解决这一问题，本文将介绍几种常用的电源抗干扰技术和方法，并给出实际应用的案例。

一、电源抗干扰问题的原因

电源抗干扰问题主要源于以下几个方面：

1. 环境干扰：来自电源供应、电磁辐射以及其他电器设备的干扰信号会通过电源线路传播到整个电路中，影响电路的正常工作；

2. 电源线路的干扰：电源线路中存在电感、电容等元件，会产生阻抗变化，引起电源的涟漪以及噪声，导致电压波动；

3. 电源本身的干扰：电源本身的工作特性以及设备寿命等因素也会影响电源的稳定性。

二、电源抗干扰的解决方法

针对电路中的电源抗干扰问题，可以采用以下几种解决方法：

1. 滤波技术

滤波技术是解决电源抗干扰问题最常见的方法之一。通过使用低通滤波器、降噪电容、降噪电感等元件，可以有效地过滤掉电源中的高频噪声和涟漪，保证电路的稳定性。在设计电路时，可以在电源输入和负载之间增加滤波电容，同时选择合适的电感元件，用来抑制高频信号和电源的涟漪。

2. 设备分离

通过合理的布局和设计，将敏感的模拟电路和数字电路等不同类型的设备隔离开来，可以减少干扰信号的相互影响。此外，还可以使用屏蔽罩、隔离电缆等措施，将不同模块或设备之间的电源线路完全分开，从而进一步提高电路的抗干扰能力。

3. 地线设计

地线设计是电源抗干扰中十分重要的一环。合理的地线布线可以减少共模干扰和传导干扰，提高电路的抗干扰能力。在电路设计中，应尽量缩短地线长度，减少地线回路面积，采用宽、平的地引线，避免地线突变等措施，以降低地线电阻和电感，减小干扰信号的传输。

4. 选择合适的电源

电源的选择对于电路的抗干扰能力至关重要。在设计电路时，应优先选择稳定性好、噪声小的电源产品，尽量避免使用开关电源等容易产生电源涟漪和噪声的产品。此外，还可以考虑使用隔离型电源、稳压电源等专用电源产品，进一步提高电路的抗干扰能力。

信号干扰原理

在实际应用中，信号干扰是指在通信或电子设备中，由于外部因素的影响而导致信号发生失真、降低质量或无法被正常解析的现象。信号干扰的原理可以概括为以下几个方面：

1. 电磁干扰：当通信线路或电子设备处于电磁场中时，电磁波会辐射出去，与其他设备的电磁波相互干扰，导致信号的受损。例如，电视机靠近微波炉时会出现图像扭曲或声音干扰的现象，这是由于微波炉的电磁辐射影响了电视信号。

2. 导线干扰：当多个电子设备共用一根导线时，由于各个设备的信号相互干扰，导致信号质量下降。这种干扰主要是由于导线上的电流变化引起的电磁场相互作用。例如，当电话线和电源线共用一根导线时，电话信号可能会受到电源线上的电流变化的影响而发生干扰。

3. 外部噪声干扰：环境中存在各种噪声源，如电力设备、电气系统、发电机等，它们会产生噪声信号，对通信设备的正常工作造成干扰。例如，在无线通信中，电视塔、微波发射站等大功率信号源会产生强烈的干扰信号，导致手机通话质量下降或无法正常通话。

4. 自身噪声干扰：电子设备本身也会产生一定的噪声信号，如电源噪声、放大器噪声等。这些噪声信号会与待传输的信号混合在一起，降低信号的信噪比，从而影响信号的质量。为了减少自身噪声干扰，设备制造商通常会采取合适的滤波和屏蔽措施。

在实际应用中，为了减小信号干扰的影响，我们可以采取一些措施，如增加信号的传输功率、增加信号的编码纠错能力、使用合适的屏蔽材料降低电磁辐射等。通过合理设计和优化设备结构、信号处理算法等，可以有效降低信号干扰，提高通信和电子设备的性能和稳定性。
