哈工大机械制造技术基础大作业样本

圆锤齿轮15和16选择为标准齿轮 22， 41，齿顶高系数 =1，径向间隙系数 =0.2，分度圆压力角 =20°（等于啮合角 ）。
4、滑移齿轮变速传动中每对齿轮几何尺寸及重合度的计算
4.1滑移齿轮5和齿轮6
序号
项目
代号
计算公式及计算结果
1
齿数
齿轮5
17
齿轮6
39
2
模数
2
3
压力角
20°
4
齿顶高系数
1
5
令 =4
则可得定轴齿轮传动部分的传动比为 = =6.4667
滑移齿轮传动的传动比 = =2.308
= =2.857
定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为
3、齿轮齿数的确定
根据滑移齿轮变速传动系统中对齿轮齿数的要求，选择齿轮5、6为标准齿轮，7、8、9和10为角度变位齿轮。设 17， = 39满足传动比，由于是标准齿轮，可得中心距a=76mm ，h*a=1， =17，因此不会发生根切，开始设计下面的角度变位。
顶隙系数
0.25
6
标准中心距
= ( )/2=56
7
实际中心距
56
8
啮合角
9
变位系数
齿轮5
0
齿轮6
0
10
齿顶高
齿轮5
2mm
齿轮6
2mm
11
齿根高
齿轮5
2.5mm
齿轮6
2.5mm
12
分度圆直径
齿轮5
34mm
齿轮6
78mm
13
齿顶圆直径
齿轮5
38mm
齿轮6
82mm
14
齿根圆直径

Harbin Institute of Technology机械原理大作业设计说明书（一）课程名称：机械原理设计题目：连杆运动分析（16）院系：能源科学与工程学院班级：1102201设计者：学号：指导教师：赵永强唐德威设计时间：2013年6月8 日哈尔滨工业大学1 连杆机构运动分析题目16：如图所示机构，已知机构各构件的尺寸为AC l =CE l =100mm ，BC l =CD l =200mm ，90BCD ∠=，构件1的角速度为10/rad s ，试求构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2 分析过程2.1 建立坐标系建立以点E 为原点的固定平面直角坐标系x-E-y,如图所示：图2 机构坐标系2.2结构分析将构件BCD 分为杆3和杆4。

该机构由2个Ⅰ级杆组RR （杆1和杆5）和两个Ⅱ级杆组RRP （杆3、杆4和滑块B 、D ）。

其中原动件为杆1。

现将杆组分为如下两部分：图1 机构运动简图RRPRR图3 各级杆组2.3 建立数学模型2.3.1构件1、2、3的分析原动件杆1的转角：1θ=0—360。

原动件杆1的角速度：1ω=.1θ=10/rad s原动件杆1的角加速度：..1αθ==0运动副A 的坐标：0200A A x y mm =⎫⎬=⎭运动副A 的速度及加速度都为零。

构件1为BC （RRP Ⅱ级杆组）上滑块B 的导路 滑块B 的位置为：132cos cos B A C x x s x l θθ=+=+ 132sin sin B A C y y s x l θθ=+=+消去s,得：212arcsinA l θθ=+式中：011()sin ()cos C A C A A x x y y θθ=---构件3的角速度i ω和滑块B 沿导路的移动速度D υ：.211213(Q sin Q cos )/Q ωϕθθ==-+ 1322323(Q cos Q sin )/Q D s l l υθθ⋅==-+式中：..11111211321212Q sin ;Q cos ;Q sin sin cos sin l l l θθθθθθθθ=-==+构件3的角加速度和滑块B 沿导路移动的加速度：..241513(Q sin Q cos )/Q αθθθ==-+..4325323(Q cos Q sin )/Q B s l l υθθ==-+式中：122......21142211111Q cos sin cos 2sin l l l s θθθθθθθθ=---- 122......21152211111Q sin cos sin 2cos l l l s θθθθθθθθ=+-+2.3.2 构件3,4,5的分析构件3,4,5,由1个Ⅰ级基本杆组和一个RRP Ⅱ级杆组组成，与构件1,2,3结构相同，只运动分析过程与其相反。

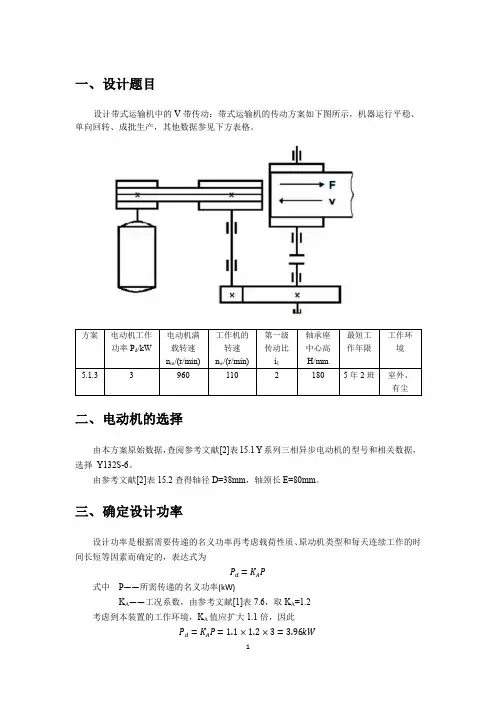

一、设计题目设计带式运输机中的V带传动：带式运输机的传动方案如下图所示，机器运行平稳、单向回转、成批生产，其他数据参见下方表格。

方案电动机工作功率P d/kW 电动机满载转速n m/(r/min)工作机的转速n w/(r/min)第一级传动比i1轴承座中心高H/mm最短工作年限工作环境5.1.3396011021805年2班室外、有尘二、电动机的选择由本方案原始数据，查阅参考文献[2]表15.1 Y系列三相异步电动机的型号和相关数据，选择Y132S-6。

由参考文献[2]表15.2查得轴径D=38mm，轴颈长E=80mm。

三、确定设计功率设计功率是根据需要传递的名义功率再考虑载荷性质、原动机类型和每天连续工作的时间长短等因素而确定的，表达式为P d=K A P式中P——所需传递的名义功率(kW)K A——工况系数，由参考文献[1]表7.6，取K A=1.2考虑到本装置的工作环境，K A值应扩大1.1倍，因此P d=K A P=1.1×1.2×3=3.96kW四、选择带的型号根据P d、n m，查阅参考文献[1]图7.11，选取A型带。

五、确定带轮基准直径d d1和d d2查参考文献[1]表7.7知A型V带最小基准直径d dmin=75mm，再由表7.3选取小带轮基准直径 d d1=125mm，大带轮基准直径 d d2=i·d d1=2×125=250mm。

六、验算带的速度v=πn1d d160×1000=π×960×12560×1000=6.283m/s式中n1 ——电动机转速d d1——小带轮基准直径即v=6.283m/s< v max=25m/s，符合要求。

七、确定中心距a和V带基准长度d L由公式初步确定中心距：0.7(d d1+d d2)≤a0≤2(d d1+d d2)0.7×(125+250)=262.5≤a0≤750=2×(1125+250)故取a0=400mm，据此初算带的基准长度L’dL′d≈2a+π2(d d1+d d2)+(d d2−d d1)24a=2×400+π2×(125+250)+(250−125)24×400 =1398.814mm由参考文献[1]表7.2确定V带的基准长度d L=1400mm，此时的带长修正系数K L=0.96，则实际中心距：a≈a0+L d−L′d2=400+1400−1398,8142=400.593mm八、计算小轮包角根据公式有：a1≈180°−d d2−d d1a×57.3°=180−250−125400.593×57.3°=162.12°九、确定V带根数zz=P d(P0+∆P0)KαK L式中 Kα——包角修正系数，考虑包角α≠180°对传动能力的影响，由参考文献[1]表7.8得Kα=0.95K L——带长修正系数，考虑考虑带长不为特定带长时对使用寿命的影响，在上文中已得K L=0.96P d—— V带的设计功率P0—— V带的基本额定功率查阅参考文献[1]表7.3得单根V带传递的基本额定功率P0=1.37kW。

Harbin Institute of Technology机械原理大作业3课程名称：机械原理设计题目：齿轮传动设计哈尔滨工业大学一、设计题目：如下图一个机械传动系统，运动运动由电动机1输入，经过机械传动系变速后由圆锥齿轮16输出三种不同转速。

选择一组传动系统的原始参数，据此设计该传动系统。

序号电机转速〔r/min〕输出轴转速〔r/min〕带传动最大传动比滑移齿轮传动定轴齿轮传动最大传动比模数圆柱齿轮圆锥齿轮一对齿轮最大传动比模数一对齿轮最大传动比模数7 1450 17 23 30 ≤2.8 ≤4.5 2 ≤4.5 3 ≤4 3二、传动比的分配计算：电动机转速n=1450r/min，输出转速n1=17r/min，n2=23 r/min，n3=30 r/min，带传动的最大传动比=2.8,滑移齿轮传动的最大传动比=4.5，圆柱齿轮传动的最大传动比=4.5，圆锥齿轮最大传动比=4。

根据传动系统的原始参数可知，传动系统的总传动比为：i1=1450/30=48.333i2=1450/23=63.043i3=1450/17=85.294传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三局部实现。

设带传动的传动比为ipmax =2.8，滑移齿轮的传动比为iv1,iv2和iv3，令iv3=ivmax=4.5,那么定轴的传动比为if =85.294/(4.5*2.8)=6.769，从而iv1=48.333/〔6.769*2.8〕=2.550,iv2=3.326。

定轴齿轮每对的传动比为id==1.89。

三、滑移齿轮变速传动中每对齿轮的几何尺寸及重合度:经过计算、比拟，确定出三对滑移齿轮的齿数，其分别为：z5=17，z6=44，z 7=14,z8=47，z9=11，z10=50。

变位系数确实定：x5=x6=0； x7≥ha*(17-14)/17=0.176，取x7=0.18，x8=-0.18；x9≥ha*(17-11)/17=0.353，取x9=0.36；x10=-0.36。
