机械制造工艺学课后习题答案(哈工大,赵长发)

3－1 在车床上用两顶尖装夹工件车削细长轴时，出现图3－80a、b、c所示误差是什么原因，分别可采用什么办法来减少或消除？答：a) 误差原因：1）由于细长轴工件的刚性差，在加工过程中因受力变形而使加工出的工件呈两端细中间粗的鼓形。

随着切削力作用点位置变化，在两端，工件刚度最大，变形最小，切去的金属层厚；中间工件刚度最小，变形最大，切去的金属层薄。

2）误差复映减小误差的措施：使用中心架或跟刀架，提高工件的刚度，比如改为反向进给，使工件由轴向受压变为轴向受拉。

b) 误差原因：1）机床的刚性较差。

随着切削力作用点位置变化，在两端，机床变形较大，切去的金属层薄；中间机床变形较小，切去的金属层厚。

因此因工件受力变形而使加工出的工件呈两端粗、中间细的鞍形。

2）误差复映减小误差的措施：1）提高机床部件的刚度，减小载荷及其变化2）减小误差复映系数或减小毛坯形状误差c) 误差原因：1）机床导轨与主轴不平行2）主轴回转误差中的倾角摆动3）尾座偏移（前后顶尖连线与导轨扭曲）减小误差的措施：合理选择切削用量和刀具几何参数，并给以充分冷却和润滑，以减少切削热。

提高导轨副的导向精度。

3－2 试分析在转塔车床上将车刀垂直安装加工外圆时，影响直径误差的因素中，导轨在垂直面内和水平面内的弯曲，哪个影响大？与卧式车床比较有什么不同？为什么？解：D:工件直径；ΔDy,ΔDz工件直径误差；Δy:导轨在水平面内的弯曲；Δz：导轨在垂直面内的弯曲；车刀垂直安装时误差的敏感方向在垂直方向。

因此导轨在垂直面内的弯曲对工件直径误差的影响较大车刀垂直安装：z方向为误差敏感方向在卧式车床中：y方向为误差敏感方向。

机械制造工艺学课后习题答案1、什么叫生产过程，工艺过程，工艺规程？答：生产过程：从原材料变成成品的劳动过程的总与。

工艺过程：在生产过程中，直接改变生产对象的形状、尺寸、性能及相对位置关系的过程。

工艺规程：在具体生产条件下，将最合理的或者较合理的工艺过程，用文字按规定的表格形式写成的工艺文件。

2、某机床厂年产CA6140 卧式车床2000台，已知机床主轴的备品率为15%，机械加工废品率为5%。

试计算主轴的年生产纲领，并说明属于何种生产类型，工艺过程有何特点？若一年工作日为280天，试计算每月(按22天计算)的生产批量。

解：生产纲领公式N=Qn(1+α)(1+β)=（1＋15％）（1＋5％）=2415台/年查表属于成批生产,生产批量计算:定位？各举例说明。

答：六点定位原理：在夹具中使用合理的六个定位支承点，与工件的定位基准相接触，来限制工件的六个自由度，称之六点定位原理。

完全定位：工件的六个自由度全部被限制而在夹具中占有完全确定的位置。

不完全定位：没有全部限制在六个自由度，但也能满足加工要求的定位。

欠定位：根据加工要求，工件务必限制的自由度没有达到全部限制的定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或者几个自由度。

（d）一面两销定位，X，两个圆柱销重复限制，导致工件孔无法同时与两销配合，属过定位情况。

7、“工件在定位后夹紧前,在止推定位支承点的反方向上仍有移动的可能性,因此其位置不定”,这种说法是否正确?为什么?答：不正确，保证正确的定位时，一定要懂得为工件的定位表面一定要与定位元件的定位表面相接触，只要相接触就会限制相应的自由度，使工件的位置得到确定，至于工件在支承点上未经夹紧的缘故。

8、根据六点定位原理,分析图中各工件需要限制什么的自由度,指出工序基准,选择定位基准并用定位符号在图中表示出来。

9、分析图所示的定位方案，指出各定位元件分别限制了什么自由度，推断有无欠定位与过定位，并对不合理的定位方案提出改进意见。

《机械制造工艺学》课后习题参考答案1.试指出习题图-1（a ），（b ），（c ）的表面A,B 的设计基准是哪些表面？解：a ）表面A 的设计基准是D 的轴线表面B 的设计基准是表面Cb ）表面A 的设计基准是表面C ，D表面B 的设计基准是A 的轴线，Dc ）表面A 的设计基准是表面C 的轴线，D 的下母线 表面B 的设计基准是表面C 的轴线2.试指出习题图-2（a ），（b ），（c ），（d ）的工序基准和工序尺寸及加工要求。

（a ）本工序是加工槽，工序基准：左端面， 中轴线，以及下母线工序尺寸：0.1015+，00.120-，槽宽6±0.2加工要求：槽两侧面关于轴线A 的对称度为0.1（b ）本工序是加工两侧面，工序基准：大端圆柱中轴线，大、小端圆柱相接处的凸肩面 工序尺寸：10±0.1，00.28-加工要求：加工的两侧面满足尺寸20±0.1要求（C ）本工序是加工孔，工序基准：A 的轴线工序尺寸0.1030+Φ加工要求：加工面对A 轴线的径向跳动为0.1.（d ）本工序是加工孔，工序基准：中轴线B ，平面A ，孔B 左端面工序尺寸20±0.04，0.108+Φ 加工要求：孔中心线与平面A 的垂直度为0.06，孔对B 中心轴线的对称度为0.13.试计算习题图-3所示尺寸链，其中0A 为封闭环，i A 为组成环。

习题图-3（a ） 0503020A =-=00(0)0EsA =--=0(0.2)(0.1)0.3EiA =---=-故000EsA EiA A =00.320-(b) 030504040A =+-= 0(0.1)0(0.05)0.15EsA =++--==0(0.2)(0.1)00.3EiA =-+--=-故000.150.3040EsA EiA A +-=（c ） 20=A-40 A=600=EsA-0 EsA=0-0.2=EsA-(+0.2) EiA=0故其为0060（d ） 78=62+44+18-A A=46+0.4=0+0.15+0.1-EiA EiA=-0.15-0.35=0+(-0.1)+(-0.1)-EsA EsA=+0.15故0150.1546EsA EiA A +-=4.习题图-2（a ），（b ），（c ），（d ）为工序简图，定位时应限制工件的哪几个自由度？最好选择哪几个表面作为定位基准？解：a ）应至少限制工件五个自由度，工件绕自身轴线转动自由度可以不限制。

机械制造工艺学课后习题及参考答案篇一：《机械制造工艺学》试题库及答案《机械制造工艺学》习题及答案一填充题 1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度 10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织 11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差 12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织 13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动 14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

1-6 什么是机械加工工艺过程？什么是机械加工工艺系统?机械加工工艺过程是机械产品生产的过程的一部分，是直接生产过程，其原意是指采取金属切削刀具来加工工件或磨具来加工工件，使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能，成为合格零件的生产过程。

机械加工工艺系统是零件进行机械加工时，必须具备一定的条件，即要有一个系统来支持。

通常，一个系统是由物质分系统、能量分系统和信息分系统所组成。

1-7 什么是工序、安装、工位、工步和走刀？1.工序：一个(或一组)工人在一个工作地点对一个(或同时对JL 个)工件连续完成的那一部分工艺过程。

2.安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称为一个安装。

3.工位：在工件的一次安装中，通过分度(或移位)装置，使工件相对于机床床身变换加工置，则把每一个加工位置上的安装内容称为工位。

4.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。

5.走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。

1-8 某机床厂年产 CA6140 车床2000台，已知机床主轴的备品率为14%，机械加工废品率为4％，试计算机床主轴的年生产纲领并说明属于何种生产类型，工艺过程有何特点？若一年工作日为282天，试计算每月（按26天计算）的生产批量。

（1）机床主轴的年生产纲领N=Qn(1+%+%)=20001(1+14%+4%)=2360αβ⨯⨯台机床主轴属于中型机械，查表属于大批生产的生产类型。

（2）工艺过程特点a)采用模锻制造毛坯，毛坯精度高，加工余量小。

b)采用专用机械加工设备流水线生产c)采用专用工装d)采用详细的工艺规程，用工序卡、操作卡及调整卡管理生产。

（3）生产批量n 217.589217⨯'==≈NA 236026=台F 2821-10 何谓六点定位原理？何谓完全定位和不完全定位？何谓欠定位和过定位？试举例说明之。

机械制造工艺学课后习题及参考答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】机械制造工艺学复习题及参考答案第一章什么叫生产过程、工艺过程、工艺规程答案：生产过程是指从原材料变为成品的劳动过程的总和。

在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。

在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。

结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。

答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。

设计基准是指在零件图上标注设计尺寸所采用的基准。

工艺基准是指在零件的工艺过程中所采用的基准。

在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。

在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。

在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。

在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。

什么是六点定位原理什么是完全定位与不完全定位什么是欠定位与过定位各举例说明。

答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。

完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。

欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。

（举例在课本page12、13）。

何谓零件、套件、组件和部件何谓套装、组装、部装、总装和装配答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。

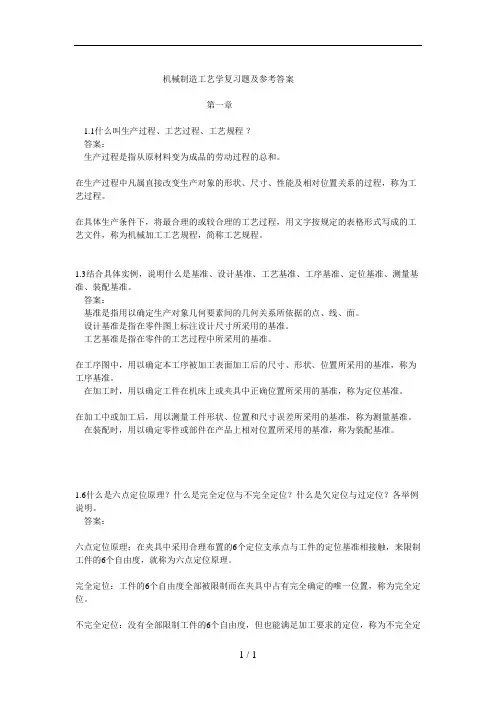

机械制造工艺学复习题及参考答案第一章1.1什么叫生产过程、工艺过程、工艺规程？答案：生产过程是指从原材料变为成品的劳动过程的总和。

在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。

在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。

1.3结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。

答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。

设计基准是指在零件图上标注设计尺寸所采用的基准。

工艺基准是指在零件的工艺过程中所采用的基准。

在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。

在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。

在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。

在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。

1.6什么是六点定位原理？什么是完全定位与不完全定位？什么是欠定位与过定位？各举例说明。

答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。

完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。

欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。

（举例在课本page12、13）。

1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。

套件是在一个零件上，装上一个或若干个零件构成的。

机械制造工艺学复习题及参考答案第一章1.1什么叫生产过程、工艺过程、工艺规程？答案：生产过程是指从原材料变为成品的劳动过程的总和。

在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。

在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。

1.3结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。

答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。

设计基准是指在零件图上标注设计尺寸所采用的基准。

工艺基准是指在零件的工艺过程中所采用的基准。

在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。

在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。

在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。

在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。

1.6什么是六点定位原理？什么是完全定位与不完全定位？什么是欠定位与过定位？各举例说明。

答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。

完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。

欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。

（举例在课本page12、13）。

1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。

套件是在一个零件上，装上一个或若干个零件构成的。

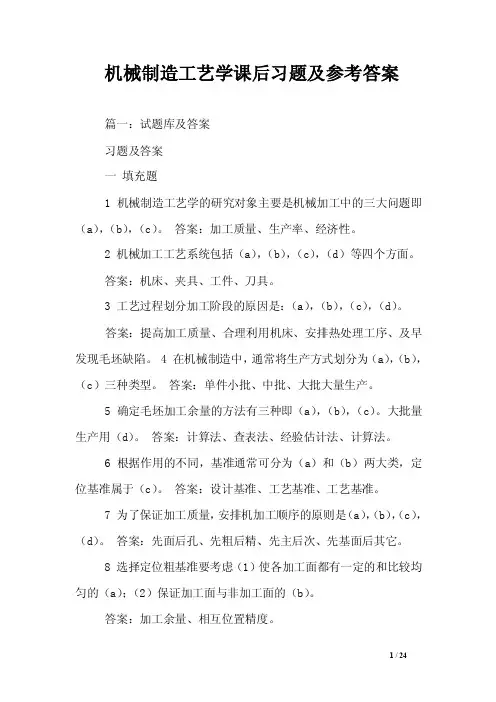

机械制造工艺学课后习题及参考答案篇一：试题库及答案习题及答案一填充题1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：设计基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

答案：塑性变形、温度变化、金相组织变化15 精密机床加工精度零件为了减少热变形，加工前应具备两条：（a），（b ）。

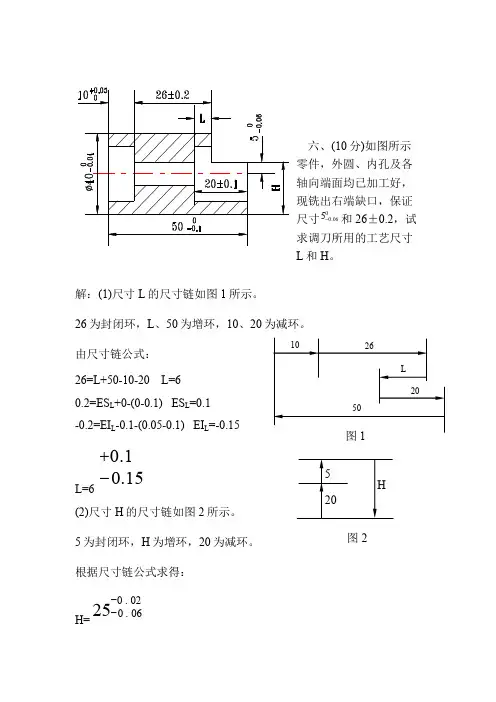

六、(10分)如图所示和26±0.2，试L 和H 。
