1西安电子科技大学2010年攻读硕士学位研究生入学考试试题 考试科目代码及名称822 电磁场与微波技术（A ） 考试时间2010 年1 月10 日下午（ 3 小时）答题要求：所有答案〈填空题按照标号写〉必须写在答题纸上，写在试卷上一律作废，准考证号写在指定位置!一、（15 分）相对介电常数εr =2的区域内电位22()2()r x y z V φ=-+，求点（1，1，1）处的： 1、电场强度E ； 2、电荷密度； 3、电场能量密度W e 。
二、（15 分）电场强度88(,)cos(3102)4sin(3102)(/)x y E r t a t z a t z mV m ππππ=⨯--⨯-的均匀平面电磁波在相对磁导率μr =1的理想介质中传播，求： 1、电磁波的极化状态； 2、理想介质的波阻抗η； 3、电磁波的相速度V p 。
三、（15 分）磁场复矢量振幅(34)1()(86)(/)60j x z x y Hi r a a e mA m ππ-+=-+的均匀平面电磁波由空气斜入射到海平面（z = 0 平面），求： 1、反射角r θ；22、入射波的电场复矢量振幅E i (r)；3、电磁波的频率f 。
四、（15 分）电场复矢量振幅()10(/)j z i x E r a e mV m π-=的均匀平面电磁波由空气一侧垂直入射到相对介电常数εr =2.25，相对磁导率μr =1的理想介质一侧，其界面为z=0平面，求：1、入射波磁场的瞬时值(,)i H r t ；2、反射波的振幅E rm ；3、透射波坡印廷（Poynting ）矢量的平均值S av (r)。
五、（15 分）（1）已知无耗传输线某点的归一化阻抗0ZZ Z =，求该点的反射系数； （2）己知条件同上，求系统驻波比；（3）简述传输线中TEM 波、TE 波和TM 波的主要特点； （4）画出困波导中H 11模的困截面电场、磁场分布图；（5）尺寸为axbxl 理想导体长方体盒组成微波谐振腔，且a>b>l ，写出（波长最长的）主模式谐振波长λ0。

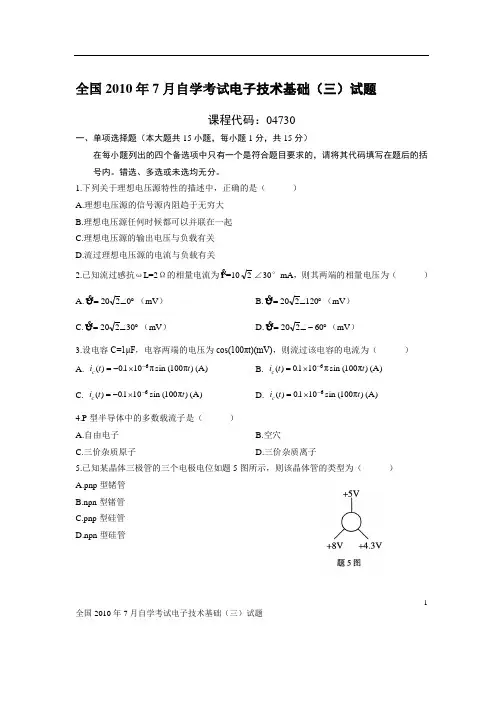

全国2010年7月自学考试电子技术基础（三）试题1全国2010年7月自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.下列关于理想电压源特性的描述中，正确的是（）A.理想电压源的信号源内阻趋于无穷大B.理想电压源任何时候都可以并联在一起C.理想电压源的输出电压与负载有关D.流过理想电压源的电流与负载有关2.已知流过感抗ωL=2Ω的相量电流为I =102∠30°mA，则其两端的相量电压为（）A.︒∠=0220U （mV） B.︒∠=120220U （mV）C.︒∠=30220U （mV） D.︒-∠=60220U （mV）3.设电容C=1μF，电容两端的电压为cos(100πt)(mV)，则流过该电容的电流为（）A. (A))π100(sinπ101)(6t.ti c-⨯-= B. (A))π100(sinπ101)(6t.ti c-⨯=C. (A))π100(sin101)(6t.ti c-⨯-= D. (A))π100(sin101)(6t.ti c-⨯=4.P型半导体中的多数载流子是（）A.自由电子B.空穴C.三价杂质原子D.三价杂质离子5.已知某晶体三极管的三个电极电位如题5图所示，则该晶体管的类型为（）A.pnp型锗管B.npn型锗管C.pnp型硅管D.npn型硅管全国2010年7月自学考试电子技术基础（三）试题26.理想运放的开环电压放大倍数A ud 和差模输入电阻R id 分别为（ ） A. A ud =0，R id =0 B. A ud =∞，R id =0 C. A ud =0，R id =∞D. A ud =∞，R id =∞7.在同相比例运算电路中，下列说法正确的是（ ） A. u +=u -=0，共模输入信号u ic =0 B. u +=u -=0，共模输入信号u ic =u i C. u +=u -=u i ，共模输入信号u ic =u iD. u +=u -=u i ，共模输入信号u ic =08.下列关于整流电路的说法中，错误．．的是（ ） A.整流电路主要利用二极管的单向导电性来工作 B.整流电路的输出为单向脉动直流电 C.整流电路的输出信号中仍含有交流成分 D.整流电路的输出信号中不含有交流成分9.在带电容滤波的单相桥式整流电路中，如果电源变压器副方电压的有效值为100V ，则输出电压为（ ） A. 120V B. 100V C. 90VD. 45V10.表达式0 A 的值为（ ） A. A B. A C. 1D. 0 11.下列选项中，与十进制数(177)10相等的数是（ ） A. (101110111)2 B. (10100001)2C. (B1)16D. (000101100111)8421BCD12.或非门的逻辑功能为（ ） A.输入有0，输出为0；输入全1，输出为1 B.输入有0，输出为1；输入全1，输出为0 C.输入全0，输出为1；输入有1，输出为0 D.输入全0，输出为0；输入有1，输出为1 13.下列器件中，属于组合电路的是（ ） A.计数器和全加器 B.寄存器和数据比较器 C.全加器和数据比较器D.计数器和数据选择器 14.仅具有“置0”、“置1”功能的触发器称为（ ） A. JK 触发器 B. RS 触发器 C. D 触发器D. T 触发器全国2010年7月自学考试电子技术基础（三）试题315.简单可编程逻辑器件PLA ，其结构特点是（ ） A.可编程与阵列和固定或阵列 B.固定与阵列和可编程或阵列 C.可编程与阵列和可编程或阵列D.固定与阵列和固定或阵列二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。
全国2010年7月高等教育自学考试电子技术基础(一)试题课程代码：02234一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.N型杂质半导体中，少数载流子是（）A.自由电子B.空穴C.正离子D.负离子2.理想二极管构成的电路如题2图所示，则输出电压U0为（）A.-l2VB.-8VC.+4VD.+8V3.测得电路中某锗三极管的管脚电位如题3图所示，则该管处在（）A.放大状态B.饱和状态C.截止状态D.状态不能确定4.由NPN型晶体管组成的基本共射放大电路，当输入信号u i为正弦波时，输出u0波形为，，则可判定u0波形为（）A.截止失真B.饱和失真C.交越失真D.不能确定5.下列放大电路比较，输入电阻高，输出电阻低的是（）A.共射极放大电路B.共基极放大电路C.共集电极放大电路D.共源极放大电路6.要求放大电路取用信号源的电流小，而且输出电流稳定，在放大电路中应引入（）A.并联电流负反馈B.并联电压负反馈C.串联电压负反馈D.串联电流负反馈7.要求能放大1～500Hz的正弦输入信号，应选用（）A.OTL电路B.阻容耦合放大电路C.变压器耦合放大电路D.直接耦合放大电路8.单相桥式整流电容滤波电路，接负载电阻R L=12Ω，知变压器二次侧电压有效值，U2=20V，通过每个整流二极管的平均电流为（）A.0.5AB.0.75AC.1AD.2A9.双端输入的差动放大电路u i1=10mV，u i2=6mV，则共模输入信号u ic为（）A.2mVB.4mVC.8mVD.16mV10.能够把输入的正弦波信号转换成输出为矩形波信号的电路是（）A.反相比例电路B.积分电路C.微分电路D.电压比较器电路11.n个变量的逻辑函数应有最小项数为（）A.n2B.2nC.2nD.2n-112.组合逻辑电路如题12图所示，其输出函数F与输入A、B的逻辑运算关系式为（）A.F=BA+ B.F=BAB+AC.F=BA+ D.F=BBAA 13.已知A、B为某门电路的输入，F为输出，则由题13图输入、输出波形可知，该门电路为（）A.与非门B.或非门C.异或门D.同或门14.由主从JK 触发器构成的电路如题14图所示，可知该电路实现的功能为（ ）A.置lB.置0C.保持D.计数15.下列触发器中具有不定状态的为（ ） A.同步RS 触发器 B.主从JK 触发器 C.D 触发器 D.T 触发器二、填空题(本大题共9小题，每小题1分，共9分)16.稳压二极管正常稳压工作时，是工作在其特性曲线的______区。
《微波技术基础》期末试题一与参考答案一、选择填空题（每题 3 分，共30 分）1.下面哪种应用未使用微波（第一章）b（a）雷达（b）调频（FM）广播（c）GSM 移动通信（d）GPS 卫星定位2.长度1m，传输900MHz 信号的传输线是（第二章）b（a）长线和集中参数电路（b）长线和分布参数电路（c）短线和集中参数电路（d）短线和分布参数电路3.下面哪种传输线不能传输TEM 模（第三章）b（a）同轴线（b）矩形波导（c）带状线（d）平行双线4.当矩形波导工作在TE10 模时，下面哪个缝不会影响波的传输（第三章）b5.圆波导中的TE11模横截面的场分布为（第三章）b（a）（b）（c）6.均匀无耗传输线的工作状态有三种，分别为行波、驻波和行驻波。
（第二章）Z L 0L 7.耦合微带线中奇模激励的对称面是 电 壁，偶模激励的对称面是 磁 壁。
（第三章）8.表征微波网络的主要工作参量有阻抗参量、 导纳 参量、 传输 参量、散射参量和 转移参量。
9.衰减器有吸收衰减器、 截止衰减器和 极化衰减器三种。
10.微波谐振器基本参量有 谐振波长 、 固有品质因数 和等效电导衰减器三种。
二、传输线理论工作状态（7 分）（第二章）在特性阻抗Z 0=200Ω的传输线上，测得电压驻波比ρ=2，终端为电压波节点，传输线上电压最大值 U max =10V ，求终端反射系数、负载阻抗和负载上消耗的功率。
解： Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点，因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得，Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图（10 分）（第二章）已知传输线特性阻抗Z 0=75Ω，负载阻抗Z L =75+j100Ω，工作频率为 900MHz ，线长l =0.1m ，试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解：由工作频率为900 MHz，可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。
