自考试卷电磁场与微波技术基础试题

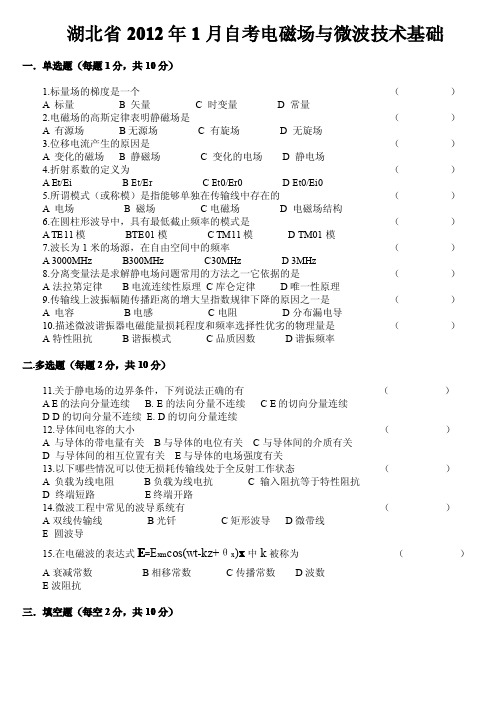

湖北省2012年1月自考电磁场与微波技术基础一．单选题（每题1分，共10分）1.标量场的梯度是一个（）A标量B矢量C时变量D常量2.电磁场的高斯定律表明静磁场是（）A有源场B无源场C有旋场D无旋场3.位移电流产生的原因是（）A变化的磁场B静磁场C变化的电场D静电场4.折射系数的定义为（）A Et/EiB Et/ErC Et0/Er0D Et0/Ei05.所谓模式（或称模）是指能够单独在传输线中存在的（）A电场B磁场C电磁场D电磁场结构6.在圆柱形波导中，具有最低截止频率的模式是（）A TE11模BTE01模C TM11模D TM01模7.波长为1米的场源，在自由空间中的频率（）A3000MHz B300MHz C30MHz D3MHz8.分离变量法是求解静电场问题常用的方法之一它依据的是（）A法拉第定律B电流连续性原理C库仑定律D唯一性原理9.传输线上波振幅随传播距离的增大呈指数规律下降的原因之一是（）A电容B电感C电阻D分布漏电导10.描述微波谐振器电磁能量损耗程度和频率选择性优劣的物理量是（）A特性阻抗B谐振模式C品质因数D谐振频率二.多选题（每题2分，共10分）11.关于静电场的边界条件，下列说法正确的有（）A E的法向分量连续 B.E的法向分量不连续C E的切向分量连续D D的切向分量不连续E.D的切向分量连续12.导体间电容的大小（）A与导体的带电量有关B与导体的电位有关C与导体间的介质有关D与导体间的相互位置有关E与导体的电场强度有关13.以下哪些情况可以使无损耗传输线处于全反射工作状态（）A负载为线电阻B负载为线电抗C输入阻抗等于特性阻抗D终端短路E终端开路14.微波工程中常见的波导系统有（）A双线传输线B光钎C矩形波导D微带线E圆波导15.在电磁波的表达式E=E xm cos(wt-kz+θx)x中k被称为（）A衰减常数B相移常数C传播常数D波数E波阻抗三．填空题（每空2分，共10分）16若场中各点对应的物理量不随时间变化，该场称为——————————————。

浙江省2018年10月高等教育自学考试电磁场与微波技术基础试题课程代码：02349一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．一个矢量在不同的坐标系中,其方向和大小发生( )A．变化B．不变化C．大小变方向不变D．大小不变而方向变2．一个未知矢量与其它已知矢量的______已知就能唯一确定未知矢量。

( )A．标积B．矢积C．矢积与标积D．散度3．单位面积内的电荷多少称为( )A．体电荷密度B．面电荷密度C．线电荷密度D．面电流密度4．在静电平衡下，导体的内部电场强度( )A．有电场B．为零C．不为零D．不确定5．电偶极子的方向是( )A．正电荷指向负电荷B．负电荷指向正电荷C．坐标原点指向正电荷D．坐标原点指向负电荷6．均匀介质的电磁参数不随______变化。

( )A．电流密度B．空间位置C．时间D．温度7．磁场能量存在于______区域。

( )A．磁场B．电流源C．电磁场耦合D．电场8．真空中均匀平面波的波阻抗为( )A．237ΩB．337ΩC．277ΩD．377Ω9．在两种无损耗媒质的边界上，电磁场应满足的边界条件为( )12 A ．E 1t =E 2t ,H 1n =H 2nB ．E 1n =E 2n ,H 1t =H 2tC ．E 1t =E 2t ,H 1t =H 2tD ．E 1n =E 2n ,H 1n =H 2n10．在自由空间中，一个位于坐标原点的点电荷Q 在R 处产生的电场强度为( ) A ．Q R /4πR 3 B ．Q R /4πε0R 3 C ．Q R /4πε0R 3 D ．Q R /4πε0R 2二、名词解释(本大题共5小题，每小题4分，共20分)1．均匀平面波2．色散效应3．自感4．位移电流（用公式表示）5．Faraday 电磁感应定理（用公式表示）三、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

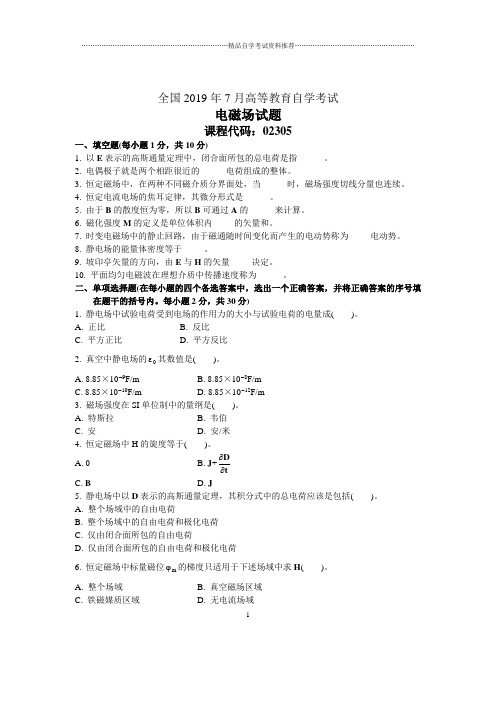

1全国2019年7月高等教育自学考试电磁场试题课程代码：02305一、填空题(每小题1分，共10分)1. 以E 表示的高斯通量定理中，闭合面所包的总电荷是指______。

2. 电偶极子就是两个相距很近的______电荷组成的整体。

3. 恒定磁场中，在两种不同磁介质分界面处，当______时，磁场强度切线分量也连续。

4. 恒定电流电场的焦耳定律，其微分形式是______。

5. 由于B 的散度恒为零，所以B 可通过A 的______来计算。

6. 磁化强度M 的定义是单位体积内_____的矢量和。

7. 时变电磁场中的静止回路，由于磁通随时间变化而产生的电动势称为_____电动势。

8. 静电场的能量体密度等于_____。

9. 坡印亭矢量的方向，由E 与H 的矢量_____决定。

10. 平面均匀电磁波在理想介质中传播速度称为______。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共30分)1. 静电场中试验电荷受到电场的作用力的大小与试验电荷的电量成( )。

A. 正比B. 反比C. 平方正比D. 平方反比2. 真空中静电场的0ε其数值是( )。

A. 8.85×10-9F/mB. 8.85×10-8F/mC. 8.85×10-10F/mD. 8.85×10-12F/m3. 磁场强度在SI 单位制中的量纲是( )。

A. 特斯拉B. 韦伯C. 安D. 安/米4. 恒定磁场中H 的旋度等于( )。

A. 0B. J +tD ∂∂ C. B D. J5. 静电场中以D 表示的高斯通量定理，其积分式中的总电荷应该是包括( )。

A. 整个场域中的自由电荷B. 整个场域中的自由电荷和极化电荷C. 仅由闭合面所包的自由电荷D. 仅由闭合面所包的自由电荷和极化电荷6. 恒定磁场中标量磁位m ϕ的梯度只适用于下述场域中求H ( )。

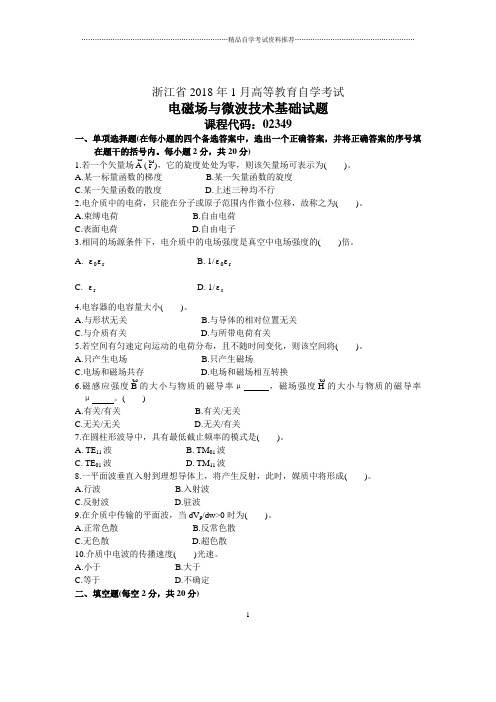

1浙江省2018年1月高等教育自学考试电磁场与微波技术基础试题课程代码：02349一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分) 1.若一个矢量场A (r )，它的旋度处处为零，则该矢量场可表示为( )。

A.某一标量函数的梯度B.某一矢量函数的旋度C.某一矢量函数的散度D.上述三种均不行2.电介质中的电荷，只能在分子或原子范围内作微小位移，故称之为( )。

A.束缚电荷B.自由电荷C.表面电荷D.自由电子3.相同的场源条件下，电介质中的电场强度是真空中电场强度的( )倍。

A. r 0B. 1/r 0C. rD. 1/r4.电容器的电容量大小( )。

A.与形状无关B.与导体的相对位置无关C.与介质有关D.与所带电荷有关5.若空间有匀速定向运动的电荷分布，且不随时间变化，则该空间将( )。

A.只产生电场B.只产生磁场C.电场和磁场共存D.电场和磁场相互转换 6.磁感应强度B 的大小与物质的磁导率μ ，磁场强度H 的大小与物质的磁导率μ 。

( )A.有关/有关B.有关/无关C.无关/无关D.无关/有关7.在圆柱形波导中，具有最低截止频率的模式是( )。

A. TE 11波B. TM 01波C. TE 01波D. TM 11波8.一平面波垂直入射到理想导体上，将产生反射，此时，媒质中将形成( )。

A.行波B.入射波C.反射波D.驻波9.在介质中传输的平面波，当dV p /dw>0时为( )。

A.正常色散B.反常色散C.无色散D.超色散10.介质中电波的传播速度( )光速。

A.小于B.大于C.等于D.不确定二、填空题(每空2分，共20分)2 1.静电场的泊松方程是______，当______条件满足时转换为拉普拉斯方程。

2.导体中电子运动的方向与电流的方向______。

3.一般情况，电位应满足______方程。

4.真空无界中磁特性方程是______，真空中导磁率μ0=______。

电磁场与无线技术基础知识单选题100道及答案解析1. 在静电场中，电场强度的环流恒等于（）A. 1B. 0C. 电场强度的大小D. 不确定答案：B解析：静电场是保守场，电场强度的环流恒等于0。

2. 真空中的介电常数为（）A. 8.85×10⁻¹²F/mB. 4π×10⁻⁷H/mC. 1.26×10⁻⁶H/mD. 无法确定答案：A解析：真空中的介电常数约为8.85×10⁻¹²F/m 。

3. 磁场强度沿闭合路径的线积分等于（）A. 穿过该闭合路径所围面积的电流代数和B. 0C. 该闭合路径所围面积的磁通量D. 不确定答案：A解析：这是安培环路定理的内容。

4. 电磁波在真空中的传播速度为（）A. 3×10⁵km/sB. 3×10⁸m/sC. 3×10⁶m/sD. 3×10⁷m/s答案：B解析：电磁波在真空中的传播速度约为3×10⁸m/s 。

5. 对于均匀平面波，电场和磁场的相位关系是（）A. 同相B. 反相C. 相差90°D. 不确定答案：C解析：均匀平面波中电场和磁场的相位相差90°。

6. 能流密度矢量的方向与（）的方向相同。

A. 电场强度B. 磁场强度C. 波的传播方向D. 无法确定答案：C解析：能流密度矢量（坡印廷矢量）的方向与波的传播方向相同。

7. 电位移矢量D 与电场强度E 的关系为（）A. D = εEB. D = ε₀EC. D = ε₀εᵣED. 不确定答案：C解析：电位移矢量D = ε₀εᵣE ，其中εᵣ为相对介电常数。

8. 磁通量的单位是（）A. 特斯拉（T）B. 韦伯（Wb）C. 安培（A）D. 伏特（V）答案：B解析：磁通量的单位是韦伯（Wb）。

9. 法拉第电磁感应定律中，感应电动势的大小与（）成正比。

A. 磁通量的变化率B. 磁通量C. 磁场强度D. 电流强度答案：A解析：感应电动势的大小与磁通量的变化率成正比。

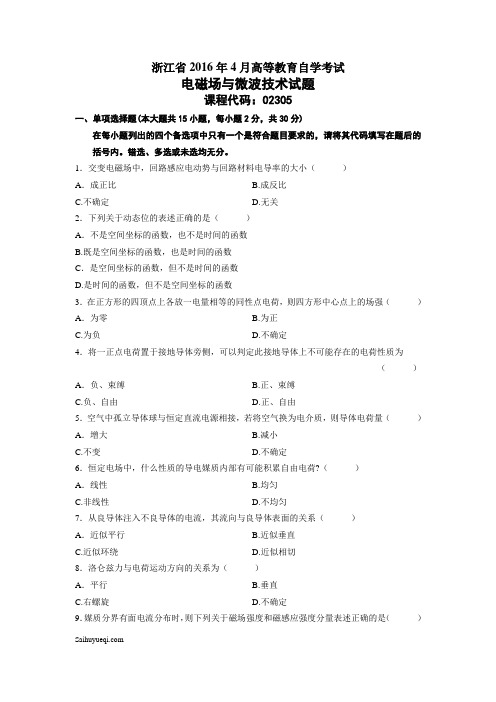

浙江省2016年4月高等教育自学考试电磁场与微波技术试题课程代码：02305一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．交变电磁场中，回路感应电动势与回路材料电导率的大小（）A．成正比 B.成反比C.不确定D.无关2．下列关于动态位的表述正确的是（）A．不是空间坐标的函数，也不是时间的函数B.既是空间坐标的函数，也是时间的函数C．是空间坐标的函数，但不是时间的函数D.是时间的函数，但不是空间坐标的函数3．在正方形的四顶点上各放一电量相等的同性点电荷，则四方形中心点上的场强（）A．为零 B.为正C.为负D.不确定4．将一正点电荷置于接地导体旁侧，可以判定此接地导体上不可能存在的电荷性质为（）A．负、束缚 B.正、束缚C.负、自由D.正、自由5．空气中孤立导体球与恒定直流电源相接，若将空气换为电介质，则导体电荷量（）A．增大 B.减小C.不变D.不确定6．恒定电场中，什么性质的导电媒质内部有可能积累自由电荷?（）A．线性 B.均匀C.非线性D.不均匀7．从良导体注入不良导体的电流，其流向与良导体表面的关系（）A．近似平行 B.近似垂直C.近似环绕D.近似相切8．洛仑兹力与电荷运动方向的关系为（）A．平行 B.垂直C.右螺旋D.不确定9．媒质分界有面电流分布时，则下列关于磁场强度和磁感应强度分量表述正确的是（）A ．H t 和B n 不连续 B. H t 不连续B n 连续 C. H t 连续B n 不连续D. H t 和B n 连续10．恒定磁场边值问题的第二类界条件是（ ） A ．给出部分边界上磁场强度的切线分量 B.给出部分边界上磁场强度的法线分量 C.给出全部边界上磁场强度的切线分量D.给出全部边界上磁场强度的法线分量11．两种不同媒质的分界面上，下列关于场量的连续性表述正确的是（ ） A ．E n 和B t 连续 B.B n 和D t 连续 C.H n 和E t 连续D.D n 和H t 连续12．真空中一半径为R 的金属球壳均匀带电，则带电球壳周围空间中多大半径范围内的静电场能量正好等于总能量的一半?（ ） A ．8R B.4R C.2RD.R /213．将面积S 间距d 的平板电容器中厚度为3d的导体板抽出，则外力做功的值是（ ） A.201ε3E SdB.213εE Sd C.201ε6E Sd D.216εE Sd 14．波动方程特解()/x E f t x v =-的物理意义是（ ） A ．表示一个以速度v 沿+x 方向传播的波 B.表示一个以速度v 沿-x 方向传播的波 C.表示一个以速度v 沿+y 方向传播的波D.表示一个以速度v 沿-y 方向传播的波15．对于均匀平面波，场量E 与波的传播方向（ ） A ．同向 B.反向 C.垂直D.成任意夹角二、填空题(本大题共10小题，每小题1分,共10分)请在每小题的空格中填上正确答案，错填、不填均无分。

《微波技术基础》题集一、选择题（每题2分，共20分）1.微波是指频率为（）的电磁波。

A. 300MHz-300GHzB. 300Hz-300MHzC. 300GHz-300THzD. 300kHz-300MHz2.微波在真空中的传播速度与（）相同。

A. 光速B. 声速C. 电场传播速度D. 磁场传播速度3.微波的主要特性不包括（）。

A. 直线传播B. 穿透性强C. 反射性D. 绕射能力强4.微波传输线主要包括（）。

A. 同轴电缆和光纤B. 双绞线和同轴电缆C. 光纤和波导D. 双绞线和波导5.在微波通信中，常用的天线类型是（）。

A. 偶极子天线B. 抛物面天线C. 环形天线D. 螺旋天线6.微波谐振腔的主要作用是（）。

A. 储存微波能量B. 放大微波信号C. 转换微波频率D. 衰减微波信号7.微波加热的原理是（）。

A. 微波与物体内部的分子振动相互作用B. 微波使物体表面温度升高C. 微波直接转化为热能D. 微波引起物体内部化学反应8.微波在介质中的传播速度与介质的（）有关。

A. 密度B. 介电常数C. 磁导率D. 温度9.微波通信中，为了减少信号的衰减，通常采取的措施是（）。

A. 增加信号频率B. 减小信号功率C. 使用中继站D. 改用光纤通信10.微波测量中，常用的仪器是（）。

A. 示波器B. 微波功率计C. 万用表D. 频谱分析仪（部分功能重叠，但更专用于频率分析）二、填空题（每题2分，共20分）1.微波的频率范围是_________至_________。

2.微波在真空中的传播速度约为_________m/s。

3.微波的_________特性使其在雷达和通信系统中得到广泛应用。

4.微波传输线中，_________具有宽频带、低损耗的特点。

5.微波天线的作用是将微波能量转换为_________或相反。

6.微波加热过程中，物体吸收微波能并将其转化为_________。

7.微波在介质中的衰减主要取决于介质的_________和频率。

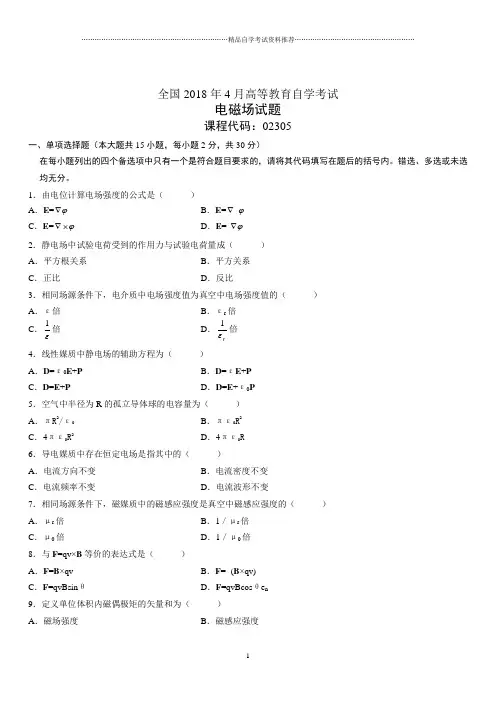

全国2018年4月高等教育自学考试电磁场试题课程代码：02305一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．由电位计算电场强度的公式是（ ）A ．E =ϕ∇B ．E =ϕ·∇C ．E =ϕ⨯∇D ．E =-ϕ∇2．静电场中试验电荷受到的作用力与试验电荷量成（ ）A ．平方根关系B ．平方关系C ．正比D ．反比3．相同场源条件下，电介质中电场强度值为真空中电场强度值的（） A ．ε倍 B ．εr 倍C ．ε1倍D ．rε1倍4．线性媒质中静电场的辅助方程为（ ）A ．D =ε0E +PB ．D =εE +PC ．D =E +P D ．D =E +ε0P5．空气中半径为R 的孤立导体球的电容量为（ ）A ．πR 2/ε0B ．πε0R 2C ．4πε0R 2D ．4πε0R6．导电媒质中存在恒定电场是指其中的（ ）A ．电流方向不变B ．电流密度不变C ．电流频率不变D ．电流波形不变7．相同场源条件下，磁媒质中的磁感应强度是真空中磁感应强度的（） A ．μr 倍 B ．1／μr 倍C ．μ0倍D ．1／μ0倍8．与F =qv×B 等价的表达式是（ ）A ．F =B ×qv B ．F =- (B ×qv)C ．F =qvBsin θD ．F =qvBcos θe n9．定义单位体积内磁偶极矩的矢量和为（ ）A ．磁场强度B ．磁感应强度C ．磁化强度D ．磁化电流密度 10．磁场强度的单位为（ ）A ．特斯拉B ．安／米3C ．安／米2D ．安／米 11．恒定磁场的泊松方程是（ ）A ．▽2H =-μJB ．▽2A =-μJC ．▽2H =0D ．▽2A =012．根据电磁感应定律，导电回路中（ ）A ．电导率越大，感应电动势越大B ．电导率越小，感应电动势越大C ．电导率越大，感应电动势越小D ．电导率与感应电动势大小无关13．位移电流的表达式为（ ）A ．⎰⎰∂∂=S D ds t i ·　DB ．ti D ∂∂=D C ．⎰⎰∂∂-=S D ds t i ·　D D ．t i D ∂∂-=D 14．磁场能量密度的数学表达式为（ ）A ．ωm =H ·BB ．ωm =21B×HC ．ωm =21H ·B D ．ωm =21HB 15．电磁波在良导体中的相位常数β约等于（ ）A ．2ωμγB ．ωμγ2C ． 2ωμγD ．ωμγ2二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

电磁场与微波技术考试试题第一部分：选择题1.以下哪种物质不会导电？A. 金属B. 纯水C. 石墨D. 盐水2.在静磁场中，以下哪个定律描述了磁感应强度的闭合路径上的积分？A. 法拉第电磁感应定律B. 麦克斯韦方程组C. 安培环路定理D. 洛伦兹力定律3.一根长直导线内有电流I，通过导线的磁感应强度为B，若将导线对折成一角度小于90°的弯导线，则弯导线内的磁感应强度为原来的：A. 1/2B. 2C. 1/4D. 44.以下哪个元器件常用于阻止直流电流通过但允许交流电流通过？A. 二极管B. 电容器C. 电阻器D. 电感器5.以下哪个微波技术常用于无线通信系统？A. CDMAB. DSLC. NFCD. HDMI第二部分：填空题1. 法拉第电磁感应定律的数学表达式为________。

2. 电磁波的传播速度在真空中为________。

3. 洛伦兹力的数学表达式为________。

4. 电感的单位为________。

5. 麦克斯韦方程组共有________条方程。

第三部分：简答题1. 什么是电磁感应？请简要描述其原理。

2. 电磁波的特点有哪些？请列举至少三个。

3. 什么是极化？请简要解释线极化和圆极化的概念。

4. 什么是微波？其在通信领域有何应用？5. 请解释电感和电容对电路的影响。

第四部分：论述题请述说电磁场与微波技术在现代通信领域的重要性，并举例说明其在实际应用中的作用。

第五部分：应用题某通信系统需要传输频率为10 GHz的微波信号，请问该信号所对应的波长是多少？（给出计算步骤）总结：本次考试试题包含了选择题、填空题、简答题、论述题和应用题，涵盖了电磁场与微波技术的基础知识和实际应用。

通过解答这些题目，可以加深对电磁场与微波技术的理解和掌握。

（2分）（6分）一、填空题（每空2分，共40分）1.入射、反射2.终端、0vzv4/4。

3.电压波腹点、电压波节点4. TEM 、TE 、TM5. TE10、TE11、高通6阻抗参量.转移参量 散射参量 7. Zi2=Z2i 、S 12=S 2i 8.行波状态、驻波状态、行驻波状态二、简答题三、解答：（1）由匚=上冬=一0.2/ =也堂=1.5 4+4" \-r L即B-C 段传输行驻波，Z L < Z 01得出：C 为电压波节点，B 为电压波腹点。

（2分）=Z 012/ Z L =900 欧姆。

ZinB = Z|inB 〃R=450 欧姆= Z°|即A ・B 段传输行波。

由 Z inA = Z inA W 出：I" 450V闫=1AA-B 段：k| = |t/B | = 450V|L|=|I A I=IAZjnA = ZjnB =450Q(2分) B.C 段：|f/B | = Kax| =450V|Uc| = |*打=匹J = 300V P/ =EJ = 0.5A nun 2|【c| =，max = P Anin = 0.75ARgx = Z LinB = 900QRmin = Z L =40°Q振幅 |V(d)、|l(d) . | Zin (cl) | 随 d 的变化图（2分）（2）负载吸收的总功率为：P = 1|U A||I A| = 225W1 1 9Z L吸收的功率为:P L=-|U min||l max| = -Z L|l mia| =U2.5W （2 分）完成（要求写清必要步骤）（10分）p =耳地=3.846 ,在阻抗圆图中找到归一化电阻为3.846的点A , I I minmax过A点作等反射系数圆，A点为波腹点，（4分）过A点沿等反射系数圆向信源方向旋转0.032波长数，至B点, Z in =2.5-71.8,故Z所=125-/900。
