10月自考电磁场与微波技术基础试题

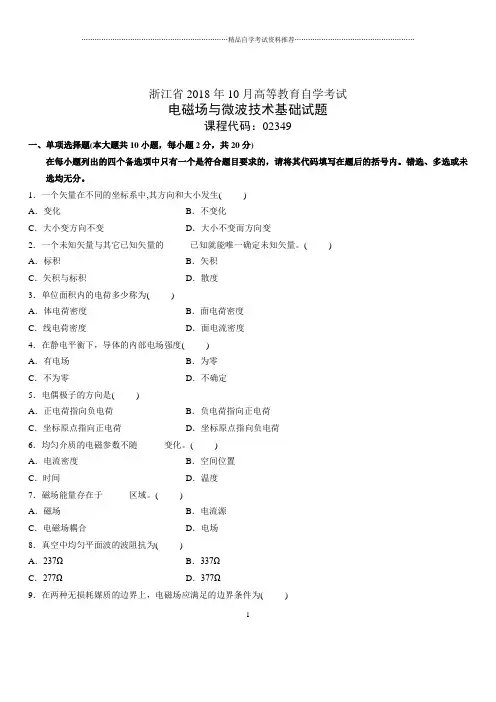

浙江省2018年10月高等教育自学考试电磁场与微波技术基础试题课程代码：02349一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．一个矢量在不同的坐标系中,其方向和大小发生( )A．变化B．不变化C．大小变方向不变D．大小不变而方向变2．一个未知矢量与其它已知矢量的______已知就能唯一确定未知矢量。

( )A．标积B．矢积C．矢积与标积D．散度3．单位面积内的电荷多少称为( )A．体电荷密度B．面电荷密度C．线电荷密度D．面电流密度4．在静电平衡下，导体的内部电场强度( )A．有电场B．为零C．不为零D．不确定5．电偶极子的方向是( )A．正电荷指向负电荷B．负电荷指向正电荷C．坐标原点指向正电荷D．坐标原点指向负电荷6．均匀介质的电磁参数不随______变化。

( )A．电流密度B．空间位置C．时间D．温度7．磁场能量存在于______区域。

( )A．磁场B．电流源C．电磁场耦合D．电场8．真空中均匀平面波的波阻抗为( )A．237ΩB．337ΩC．277ΩD．377Ω9．在两种无损耗媒质的边界上，电磁场应满足的边界条件为( )12 A ．E 1t =E 2t ,H 1n =H 2nB ．E 1n =E 2n ,H 1t =H 2tC ．E 1t =E 2t ,H 1t =H 2tD ．E 1n =E 2n ,H 1n =H 2n10．在自由空间中，一个位于坐标原点的点电荷Q 在R 处产生的电场强度为( ) A ．Q R /4πR 3 B ．Q R /4πε0R 3 C ．Q R /4πε0R 3 D ．Q R /4πε0R 2二、名词解释(本大题共5小题，每小题4分，共20分)1．均匀平面波2．色散效应3．自感4．位移电流（用公式表示）5．Faraday 电磁感应定理（用公式表示）三、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

第一章传输线理论1-1.什么叫传输线？何谓长线和短线？一般来讲，凡是能够导引电磁波沿一定方向传输的导体、介质或由它们共同体组成的导波系统，均可成为传输线；长线是指传输线的几何长度l远大于所传输的电磁波的波长或与λ可相比拟，反之为短线。

（界限可认为是l/λ>=0.05）1-2.从传输线传输波形来分类，传输线可分为哪几类？从损耗特性方面考虑，又可以分为哪几类？按传输波形分类：（1）TEM（横电磁）波传输线例如双导线、同轴线、带状线、微带线；共同特征：双导体传输系统；（2）TE（横电）波和TM（横磁）波传输线例如矩形金属波导、圆形金属波导；共同特点：单导体传输系统；（3）表面波传输线例如介质波导、介质镜像线；共同特征：传输波形属于混合波形（TE波和TM 波的叠加）按损耗特性分类：（1）分米波或米波传输线（双导线、同轴线）（2）厘米波或分米波传输线（空心金属波导管、带状线、微带线）（3）毫米波或亚毫米波传输线（空心金属波导管、介质波导、介质镜像线、微带线）（4）光频波段传输线（介质光波导、光纤）1-3.什么是传输线的特性阻抗，它和哪些因素有关？阻抗匹配的物理实质是什么？传输线的特性阻抗是传输线处于行波传输状态时，同一点的电压电流比。

其数值只和传输线的结构，材料和电磁波频率有关。

阻抗匹配时终端负载吸收全部入射功率，而不产生反射波。

1-4.理想均匀无耗传输线的工作状态有哪些？他们各自的特点是什么？在什么情况的终端负载下得到这些工作状态？（1）行波状态：0Z Z L =，负载阻抗等于特性阻抗（即阻抗匹配）或者传输线无限长。

终端负载吸收全部的入射功率而不产生反射波。

在传输线上波的传播过程中，只存在相位的变化而没有幅度的变化。

（2）驻波状态：终端开路，或短路，或终端接纯抗性负载。

电压，电流在时间，空间分布上相差π/2，传输线上无能量传输，只是发生能量交换。

传输线传输的入射波在终端产生全反射，负载不吸收能量，传输线沿线各点传输功率为0.此时线上的入射波与反射波相叠加，形成驻波状态。

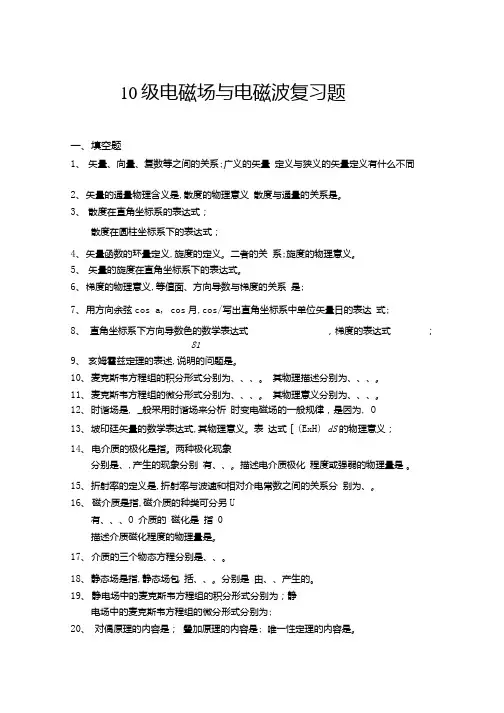

10级电磁场与电磁波复习题一、填空题1、矢量、向量、复数等之间的关系;广义的矢量定义与狭义的矢量定义有什么不同2、矢量的通量物理含义是,散度的物理意义散度与通量的关系是。

3、散度在直角坐标系的表达式；散度在圆柱坐标系下的表达式；4、矢量函数的环量定义,旋度的定义。

二者的关系;旋度的物理意义。

5、矢量的旋度在直角坐标系下的表达式。

6、梯度的物理意义,等值面、方向导数与梯度的关系是;7、用方向余弦cos a, cos月,cos/写出直角坐标系中单位矢量日的表达式;8、直角坐标系下方向导数色的数学表达式，梯度的表达式；819、亥姆霍兹定理的表述,说明的问题是。

10、麦克斯韦方程组的积分形式分别为、、、。

其物理描述分别为、、、。

11、麦克斯韦方程组的微分形式分别为、、、。

其物理意义分别为、、、。

12、时谐场是, _般采用时谐场来分析时变电磁场的一般规律，是因为, O13、坡印廷矢量的数学表达式,其物理意义。

表达式［(ExH) dS的物理意义；14、电介质的极化是指。

两种极化现象分别是、,产生的现象分别有、、。

描述电介质极化程度或强弱的物理量是。

15、折射率的定义是,折射率与波速和相对介电常数之间的关系分别为、。

16、磁介质是指,磁介质的种类可分另U有、、、O 介质的磁化是指0描述介质磁化程度的物理量是。

17、介质的三个物态方程分别是、、。

18、静态场是指,静态场包括、、。

分别是由、、产生的。

19、静电场中的麦克斯韦方程组的积分形式分别为；静电场中的麦克斯韦方程组的微分形式分别为;20、对偶原理的内容是；叠加原理的内容是; 唯一性定理的内容是。

21、电磁场的亥姆霍兹方程组是, o22、电磁波的极化是指,其三种基本形式分别是、、。

23、工程上经常用到损耗正切，其无耗介质的表达式是,其表示的物理含义是。

损耗正切越大说明o有耗介质的损耗介质是个复数，说明。

24、一般用介质的损耗正切不同取值说明介质在不同情况下的性质。

《电磁场微波技术与天线》习题及参考答案一、填空题:1、静止电荷所产生的电场，称之为_静电场_;电场强度的方向与正电荷在电场中受力的方向__相同_。

2、电荷之间的相互作用力是通过 电场 发生的，电流与电流之间的相互作用力是通过磁场发生的。

3、矢量场基本方程的微分形式是：V A ρ=⋅∇和 J A =⨯∇ ;说明矢量场的散度和 旋度 可以描述矢量场在空间中的分布和变化规律。

4、矢量场基本方程的积分形式是：dV dS A V V Sρ⎰⎰=⋅⋅和dS J s dl A l⋅=⋅⎰⎰；说明矢量场的环量和 通量 可以描述矢量场在空间中的分布和变化规律。

5、矢量分析中的两个重要定理分别是高斯定理和斯托克斯定理, 它们的表达式分别是：dS A dV A S v ⋅⎰=⋅∇⎰ 和dS rotA dl A s l ⋅=⋅⋅⎰⎰。

6、静电系统在真空中的基本方程的积分形式是：∮D s·d S =q 和⎰E ·d =0。

7、静电系统在真空中的基本方程的微分形式是:V D ρ=⋅∇和0=⨯∇E 。

8、镜象法的理论依据是静电场的唯一性定理 。

基本方法是在所求场域的外部放置镜像电荷以等效的取代边界表面的感应电荷或极化电荷 .9、在两种媒质分界面的两侧，电场→E 的切向分量E 1t －E 2t ＝_0__；而磁场→B 的法向分量B 1n －B 2n ＝__0__。

10、法拉弟电磁感应定律的方程式为E n =—dtd φ,当d φ/dt>0时，其感应电流产生的磁场将阻止原磁场增加。

11、在空间通信中，为了克服信号通过电离层后产生的法拉第旋转效应,其发射和接收天线都采用圆极化天线。

12、长度为2h=λ/2的半波振子发射天线，其电流分布为：I (z ）=I m sink （h-｜z ｜) 。

13、在介电常数为的均匀各向同性介质中,电位函数为 2211522x y z ϕ=+-，则电场强度E=5x y zxe ye e --+。

电磁场与无线技术基础知识单选题100道及答案解析1. 在静电场中，电场强度的环流恒等于（）A. 1B. 0C. 电场强度的大小D. 不确定答案：B解析：静电场是保守场，电场强度的环流恒等于0。

2. 真空中的介电常数为（）A. 8.85×10⁻¹²F/mB. 4π×10⁻⁷H/mC. 1.26×10⁻⁶H/mD. 无法确定答案：A解析：真空中的介电常数约为8.85×10⁻¹²F/m 。

3. 磁场强度沿闭合路径的线积分等于（）A. 穿过该闭合路径所围面积的电流代数和B. 0C. 该闭合路径所围面积的磁通量D. 不确定答案：A解析：这是安培环路定理的内容。

4. 电磁波在真空中的传播速度为（）A. 3×10⁵km/sB. 3×10⁸m/sC. 3×10⁶m/sD. 3×10⁷m/s答案：B解析：电磁波在真空中的传播速度约为3×10⁸m/s 。

5. 对于均匀平面波，电场和磁场的相位关系是（）A. 同相B. 反相C. 相差90°D. 不确定答案：C解析：均匀平面波中电场和磁场的相位相差90°。

6. 能流密度矢量的方向与（）的方向相同。

A. 电场强度B. 磁场强度C. 波的传播方向D. 无法确定答案：C解析：能流密度矢量（坡印廷矢量）的方向与波的传播方向相同。

7. 电位移矢量D 与电场强度E 的关系为（）A. D = εEB. D = ε₀EC. D = ε₀εᵣED. 不确定答案：C解析：电位移矢量D = ε₀εᵣE ，其中εᵣ为相对介电常数。

8. 磁通量的单位是（）A. 特斯拉（T）B. 韦伯（Wb）C. 安培（A）D. 伏特（V）答案：B解析：磁通量的单位是韦伯（Wb）。

9. 法拉第电磁感应定律中，感应电动势的大小与（）成正比。

A. 磁通量的变化率B. 磁通量C. 磁场强度D. 电流强度答案：A解析：感应电动势的大小与磁通量的变化率成正比。

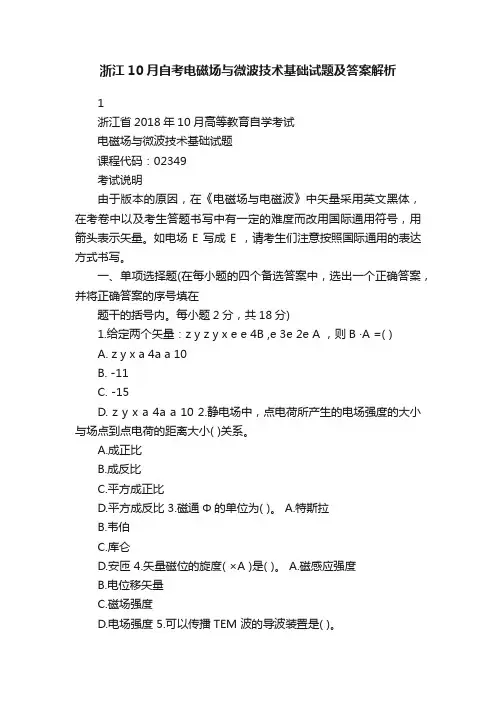

浙江10月自考电磁场与微波技术基础试题及答案解析1浙江省2018年10月高等教育自学考试电磁场与微波技术基础试题课程代码：02349考试说明由于版本的原因，在《电磁场与电磁波》中矢量采用英文黑体，在考卷中以及考生答题书写中有一定的难度而改用国际通用符号，用箭头表示矢量。

如电场E 写成E ，请考生们注意按照国际通用的表达方式书写。

一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共18分)1.给定两个矢量：z y z y x e e 4B ,e 3e 2e A ，则B ·A =( )A. z y x a 4a a 10B. -11C. -15D. z y x a 4a a 10 2.静电场中，点电荷所产生的电场强度的大小与场点到点电荷的距离大小( )关系。

A.成正比B.成反比C.平方成正比D.平方成反比 3.磁通Φ的单位为( )。

A.特斯拉B.韦伯C.库仑D.安匝 4.矢量磁位的旋度( ×A )是( )。

A.磁感应强度B.电位移矢量C.磁场强度D.电场强度 5.可以传播TEM 波的导波装置是( )。

A.矩形波导B.圆形波导C.空芯金属波导D.同轴线 6.电场强度)kz t sin()3e 2e (E y x 的电磁波，其传播方向是沿( )方向。

A.z eB.x eC.y eD.x e 2+y e 37.一个正的点电荷q 放在球形高斯面的球心处，如果将点电荷q 移离球心，且不在高斯面内，2则穿过高斯面的电通量将( )。

A.增加B.减小C.可能增大，也可能减小D.不变 8.常Poisson （泊松）方程的边界条件有( )类。

A.1B.2C.3D.4 9.电磁波垂直入射到导体上，随电磁波的频率增高进入导体的深度( )。

A.不变B.变深C.变浅D.都有可能二、名词解释（每小题4分，共20分）1.电磁波的相速2.体电流密度3.保守场4.磁化强度5.写出真空界面上的矢量磁位的边界条件三、填空题（每小题2分，共20分）1.在球坐标系中,一点的位置为(5,cos -1(4/5)，32 ),则其在圆柱坐标系中的坐标为______。

《电磁场微波技术与天线》习题及参考答案一、填空题：1、静止电荷所产生的电场，称之为_静电场_；电场强度的方向与正电荷在电场中受力的方向__相同_。

2、电荷之间的相互作用力是通过 电场 发生的，电流与电流之间的相互作用力是通过磁场发生的。

3、矢量场基本方程的微分形式是：V A ρ=⋅∇和 J A =⨯∇ ；说明矢量场的散度和 旋度 可以描述矢量场在空间中的分布和变化规律。

4、矢量场基本方程的积分形式是：dV dS A V V S ρ⎰⎰=⋅⋅ 和 dS J s dl A l ⋅=⋅⎰⎰；说明矢量场的环量和 通量 可以描述矢量场在空间中的分布和变化规律。

5、矢量分析中的两个重要定理分别是高斯定理和斯托克斯定理, 它们的表达式分别是：dS A dV A S v ⋅⎰=⋅∇⎰ 和dS rotA dl A s l ⋅=⋅⋅⎰⎰。

6、静电系统在真空中的基本方程的积分形式是：∮D s ·d S =q 和⎰E·d =0。

7、静电系统在真空中的基本方程的微分形式是：V D ρ=⋅∇和0=⨯∇E 。

8、镜象法的理论依据是静电场的唯一性定理 。

基本方法是在所求场域的外部放置镜像电荷以等效的取代边界表面的感应电荷或极化电荷 。

9、在两种媒质分界面的两侧，电场→E 的切向分量E 1t －E 2t ＝_0__；而磁场→B 的法向分量B 1n －B 2n ＝__0__。

10、法拉弟电磁感应定律的方程式为E n =-dtd φ，当d φ/dt>0时，其感应电流产生的磁场将阻止原磁场增加。

11、在空间通信中，为了克服信号通过电离层后产生的法拉第旋转效应，其发射和接收天线都采用圆极化天线。

12、长度为2h=λ/2的半波振子发射天线，其电流分布为：I （z ）=I m sink （h-|z|） 。

13、在介电常数为的均匀各向同性介质中，电位函数为 2211522x y z ϕ=+-,则电场强v1.0 可编辑可修改度E=5x y zxe ye e --+。

电磁场复习题一、填空题1、在两种媒质分界面的两侧，矢量的法向分量总是连续的；而矢量的切向分量总是连续的。

2、在静电场中，极化强度的定义是，极化体电荷密度与极化强度的关系是，极化面电荷密度与极化强度的关系是。

3、欧姆定律的微分形式是；积分形式是。

4、麦克斯韦方程组的复数形式是、、、。

5、在恒定磁场中，矢量磁感应强关系是；矢量足的方程是。

6的方向相互，相位。

7、均匀平面波垂直入射到理想导体表面上，入射波的电场振幅和相位与反射波的电场振幅和相位的关系分别是和。

8、电流强度I之间的关系式是，而电流密度v式是，电流密度之间的关系式是。

9、磁感应强式中的m值应为，其计算的依据是。

10、矢量分析中的斯托克斯定理是，高斯散度定理是。

11、麦克斯韦方程组的微分形式是、、、。

12、在恒定磁场场中，磁化强度的定义是，磁化体电流密度与磁化强度的关系是，磁化面电流密度与磁化强度的关系是。

13、焦耳定律的微分形式是；积分形式是。

14、电位满足的泊松方程是，矢量磁位A满足的泊松方程是。

15、在线性各向同性的媒质中，电场强度E、电流密度J、电位移矢量D之间的关系分别为，、，磁感应强度B、磁场强度H之间的关系为。

16、在时变电磁场中，电场是场，磁场是。

17，电位移矢量系是。

18）中垂直入射到无损耗介质（）表面上，则其电场的反射系数为，折射系数为。

19、在静电比拟法中，导电媒质中的恒定电场中I与介质中的静电场的相对应，与介质中的静电场的相对应。

20、坡印廷矢量的定义是，其物理意义是。

21、从传输线方程看，传输线上任一点处的电压和电流都等以该处相应的波和波的叠加。

二、选择题1、半径为a）。

A．C2、则电介质中的静电场为（）。

A B．C D．3、恒定电场分界面的边界条件是（）。

ABCD．以上三者都不是都不是4、以下关于时变电磁场的论述中，正确的是（）。

A．电场是无旋场B．电场和磁场相互激发C．电场和磁场各自独立D．磁场是有源场5则此波是（）。

《微波技术基础》题集一、选择题（每题2分，共20分）1.微波是指频率为（）的电磁波。

A. 300MHz-300GHzB. 300Hz-300MHzC. 300GHz-300THzD. 300kHz-300MHz2.微波在真空中的传播速度与（）相同。

A. 光速B. 声速C. 电场传播速度D. 磁场传播速度3.微波的主要特性不包括（）。

A. 直线传播B. 穿透性强C. 反射性D. 绕射能力强4.微波传输线主要包括（）。

A. 同轴电缆和光纤B. 双绞线和同轴电缆C. 光纤和波导D. 双绞线和波导5.在微波通信中，常用的天线类型是（）。

A. 偶极子天线B. 抛物面天线C. 环形天线D. 螺旋天线6.微波谐振腔的主要作用是（）。

A. 储存微波能量B. 放大微波信号C. 转换微波频率D. 衰减微波信号7.微波加热的原理是（）。

A. 微波与物体内部的分子振动相互作用B. 微波使物体表面温度升高C. 微波直接转化为热能D. 微波引起物体内部化学反应8.微波在介质中的传播速度与介质的（）有关。

A. 密度B. 介电常数C. 磁导率D. 温度9.微波通信中，为了减少信号的衰减，通常采取的措施是（）。

A. 增加信号频率B. 减小信号功率C. 使用中继站D. 改用光纤通信10.微波测量中，常用的仪器是（）。

A. 示波器B. 微波功率计C. 万用表D. 频谱分析仪（部分功能重叠，但更专用于频率分析）二、填空题（每题2分，共20分）1.微波的频率范围是_________至_________。

2.微波在真空中的传播速度约为_________m/s。

3.微波的_________特性使其在雷达和通信系统中得到广泛应用。

4.微波传输线中，_________具有宽频带、低损耗的特点。

5.微波天线的作用是将微波能量转换为_________或相反。

6.微波加热过程中，物体吸收微波能并将其转化为_________。

7.微波在介质中的衰减主要取决于介质的_________和频率。
