《阀门培训》课件
标题：《阀门培训》课件
一、引言
阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构
1. 阀门原理
阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构
阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用
1. 按结构分类
（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。 （4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类
（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试
1. 安装前准备
（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。 （3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
阀门培训课件
⽬录1阀门的概述
1.1基本概念
1.2阀门基本作⽤
1.3阀门命名
1.4阀门的分类
2阀门的类型、原理、⽤途、优缺点3⼯程设计中阀门类别选⽤
3.1阀门选⽤标准及要求
3.2密封⾯材料
4管道压⼒、材料、连接
5管阀门的泄露的原因分析及对策
1阀门的概述
1.1基本概念
阀门⽤来控制管道内介质流动的具有可动机构的机械产品的总称。阀门是化⼯管路上控制介质流动的⼀种重要附件，主要有阀体、启闭机构、阀盖三⼤部分组成。1.2阀门基本作⽤
阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防⽌倒流、分流或溢流卸载等功能。1）截断阀类主要⽤于截断或接通介质流。包括闸阀、截⽌阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2）调节阀类主要⽤于调节介质的流量、压⼒等。包括调节阀、节流阀、减阀等。
3）⽌回阀类⽤于阻⽌介质倒流。包括各种结构的⽌回阀。
4）分流阀类⽤于分配、分离或混合介质。包括各种结构的分配阀和疏⽔阀等。5）安全阀类⽤于超压安全保护。包括各种类型的安全阀。1.3阀门命名
1）编号
我国虽然有阀门型号编制的统⼀标准，但逐渐不能适应阀门⼯业发展的需要。⽬前，阀门制造⼚⼀般采⽤统⼀的编号⽅法；不能采⽤统⼀编号⽅法的，各⽣产⼚可按⾃⼰的情况制订出编号⽅法。
⼀单元：阀门类型代号
柱塞阀旋塞阀减压
阀
闸
阀
类
型
安全阀
蝶
阀
隔膜
阀
⽌回
阀
底阀
截⽌
阀
节流
阀
排污
阀
球
阀
疏⽔
阀U X Y Z 代
号A D G H J L P Q S
⼆单元：传动⽅式
第⼆功能作⽤名称
代号 第⼆功能作⽤名称
代号 保温型 B 排渣型 P 低温型 D a 快速型Q 防⽕型 F （阀杆密封）波纹管型
W 缓闭型
H
—
—
a
低温型指允许使⽤温度低于-46℃以下的阀门。
三单元：连接型式
四单元：结构型式 闸阀结构形式代号
结构形式代号 阀杆升降式 （明杆）
楔式闸板
弹 性 闸 板0 刚性闸板
单 闸 板 1 双 闸 板 2 平⾏式闸板
单 闸 板 3 双 闸 板 4 阀杆⾮升降式 （暗杆）
楔式闸板
单 闸 板 5 双 闸 板 6 平⾏式闸板

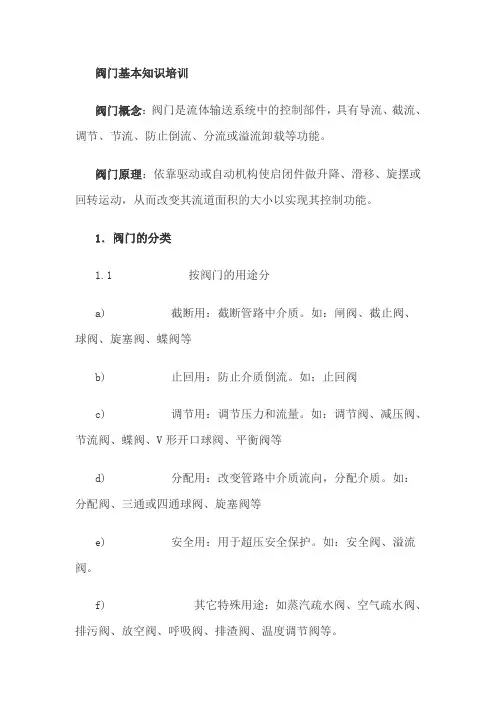

阀门基本知识培训
阀门概念：阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。
阀门原理：依靠驱动或自动机构使启闭件做升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
1．阀门的分类
1.1 按阀门的用途分
a) 截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等
b) 止回用：防止介质倒流。如：止回阀
c) 调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等
d) 分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、旋塞阀等
e) 安全用：用于超压安全保护。如：安全阀、溢流阀。
f) 其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。 1.2 按驱动形式分
a) 自动阀门:靠介质本身的能力而动作。
b) 驱动阀门:包括手动、电动、气动、液动等
1.3 按压力分
a) 真空阀：小于标准大气压
b) 低压阀门：PN≤1.6MPa
c) 中压阀门：PN2.5~6.4MPa
d) 高压阀门：PN10.0~80.0MPa
e) 超高压阀门：PN≥100Mpa
1.4 按工作温度分
a) 超低温阀：t<100°C
b) 低温阀：-100°C≤t≤-40°C
c) 常温阀：-40°C
d) 中温阀：120°C
e) 高温阀：t>450°C 1.5按通用分类
闸阀(gate)：闸板由阀杆带动，沿阀座密封面做升降运动的阀门
流阻小，启闭力小，开启时间长
按阀杆分：明杆闸阀(outside screw-and-yoke: OS&Y)
阀门基础知识 培训资料
