阀门基础知识培训资料

阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。

根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。

1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。

闸阀主要用于截断管道中的流体，通常用于中小口径的管道。

2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。

球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。

3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。

蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。

4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。

5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。

二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。

阀体的材质通常为铸铁、铸钢、不锈钢等。

2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。

3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。

4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。

5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。

三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。

2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。

阀门基础知识1. 阀门的定义阀门是控制管路介质（如水、气、油等）流动方向、流量、压力等参数的装置。

通俗地说，阀门就像是管道上的一个“开关”，能够控制管道中介质的流动和停止。

2. 阀门的种类阀门的种类很多，按照不同标准可以分为多个方面。

按照结构分类：截止阀、球阀、蝶阀、止回阀等；按照用途分类：调节阀、隔膜阀、电磁阀、安全阀等；按照材料分类：铸铁阀、不锈钢阀、铜阀等。

3. 阀门的结构组成阀门由阀体、阀瓣、密封圈、传动机构等组成。

阀体是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成；阀瓣是阀门的开闭部分，通常由金属或弹性材料制成；密封圈则用于保证阀门的密封性；传动机构则用于操作阀门的开闭动作，通常有手动、电动、气动等多种形式。

4. 阀门的工作原理阀门的工作原理可简单概括为：通过操作传动机构改变阀瓣的相对位置，从而改变管道中介质的通道断面积，达到控制介质流量、压力等参数的目的。

阀门的工作方式一般有开关两种，也有调节方式。

5. 阀门的安装要点阀门在安装时需要注意以下几个要点：阀门需要避免出现堵死、挤压、拉伸、变形等现象；阀门在安装时需要保证密封性，避免渗漏；阀门在使用过程中需要定期检查，以确保运行正常；阀门需要根据不同介质进行相应的防腐、防蚀处理。

6. 阀门的维护保养为保证阀门稳定运行、延长使用寿命，需要对阀门进行定期维护保养。

具体措施包括：随时保持阀门清洁干燥；定期检查阀门的密封圈、传动机构等部件是否磨损、老化等；定期润滑阀门的传动部件，确保灵活顺畅；在停用时需要避免介质长时间停留在阀门内部，避免腐蚀。

7. 阀门的市场前景随着工业化和城市化的发展，阀门的应用范围越来越广泛，市场需求不断增长。

阀门行业也在不断发展创新，提升产品品质、技术水平和品牌竞争力，未来市场前景十分广阔。

8. 阀门的发展趋势未来阀门的发展趋势主要包括以下几个方面：一是注重节能环保，推广节能型阀门；二是加强技术创新，提高智能化、信息化水平；三是加强国际合作与竞争，提升中国阀门产业在国际市场的影响力。

阀门培训ppt课件完整版•阀门基础知识•常见阀门类型及特点•阀门安装、使用与维护目录•阀门故障诊断与排除技巧•阀门选型与应用实例分析•行业发展趋势及前景展望01阀门基础知识阀门定义与分类阀门定义阀门是流体管路中用来控制流体流动、调节流量、防止倒流或切断流体的设备。

阀门分类根据用途、驱动方式、结构形式等可分为多种类型，如截止阀、闸阀、蝶阀、球阀等。

阀门结构与工作原理阀门结构主要由阀体、阀盖、阀座、阀瓣、驱动装置等部分组成。

工作原理通过驱动装置使阀瓣与阀座之间形成通道或切断通道，从而控制流体的流动。

阀门材料选用及特点材料选用阀门材料应根据工作条件（如温度、压力、介质等）进行选择，常用材料有铸铁、碳钢、不锈钢、合金钢等。

材料特点不同材料具有不同的耐腐蚀性、耐高温性、耐磨损性等特性，需根据实际需求进行选择。

02常见阀门类型及特点结构简单，制造和维修比较方便。

工作行程小，启闭时间短。

密封性好，密封面间摩擦力小，寿命较长。

流体阻力大，开启和关闭时所需力较大。

01020304截止阀流体阻力小，密封面受介质的冲刷和侵蚀小。

介质流向不受限制，不扰流、不降低压力。

开闭较省力。

结构长度比截止阀长。

流体阻力小，全通径的球阀基本没有流阻。

结构简单、体积小、重量轻。

紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

010204蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

结构简单，体积小，重量轻。

可以运送泥浆，在管道口积存液体最少。

低压下，可以实现良好的密封。

03结构简单、密封性好，便于维修，流体阻力小。

由于膜片可以很好地隔离腐蚀性介质和金属，故隔膜阀特别适用于强腐蚀性介质的管道上。

膜片把介质与阀体的下腔隔离，所以没有填料介质也不会外漏。

由于隔膜和衬里材料的选择，可以用于任何腐蚀性介质和温度较高的场合。

隔膜阀03阀门安装、使用与维护1 2 3在安装前，应仔细查阅阀门产品样本或技术资料，了解阀门的结构、性能、使用范围及安装要求等。

阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。

为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。

本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。

二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。

不同类型的阀门具有不同的性能特点和适用范围。

2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。

阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。

3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。

公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。

选择阀门时，需根据实际工况确定合适的参数。

4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。

根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。

特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。

三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。

3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。

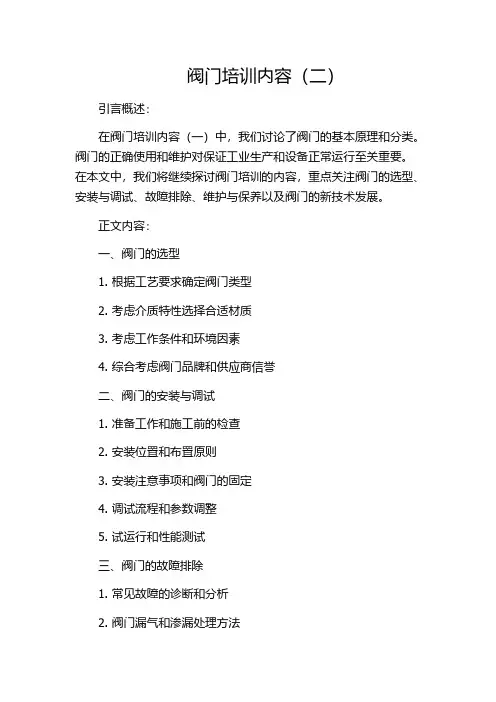

阀门培训内容（二）引言概述：在阀门培训内容（一）中，我们讨论了阀门的基本原理和分类。

阀门的正确使用和维护对保证工业生产和设备正常运行至关重要。

在本文中，我们将继续探讨阀门培训的内容，重点关注阀门的选型、安装与调试、故障排除、维护与保养以及阀门的新技术发展。

正文内容：一、阀门的选型1. 根据工艺要求确定阀门类型2. 考虑介质特性选择合适材质3. 考虑工作条件和环境因素4. 综合考虑阀门品牌和供应商信誉二、阀门的安装与调试1. 准备工作和施工前的检查2. 安装位置和布置原则3. 安装注意事项和阀门的固定4. 调试流程和参数调整5. 试运行和性能测试三、阀门的故障排除1. 常见故障的诊断和分析2. 阀门漏气和渗漏处理方法3. 阀门开关不灵或卡死的处理措施4. 阀门声音异常的原因和解决方案5. 阀门操纵装置故障排查与修复四、阀门的维护与保养1. 定期检查和保养计划制定2. 清洗和润滑剂的使用3. 阀门密封性能的检测和维护4. 阀门存放和保管要求5. 紧固件的定期检查和更换五、阀门的新技术发展1. 智能化阀门及相关控制技术2. 阀门自动化与远程监控3. 阀门材料和涂层的新型应用4. 阀门密封技术的创新5. 环保型阀门及能效改进总结：阀门培训内容（二）重点介绍了阀门的选型、安装与调试、故障排除、维护与保养以及阀门的新技术发展。

掌握这些关键知识将有助于准确选择、安装和维护阀门，以保证工业设备的正常运行和生产的顺利进行。

在未来，随着新技术的不断发展，阀门将有更广阔的应用前景和更高的性能要求。

为了适应市场变化，持续学习和关注阀门技术的创新至关重要。

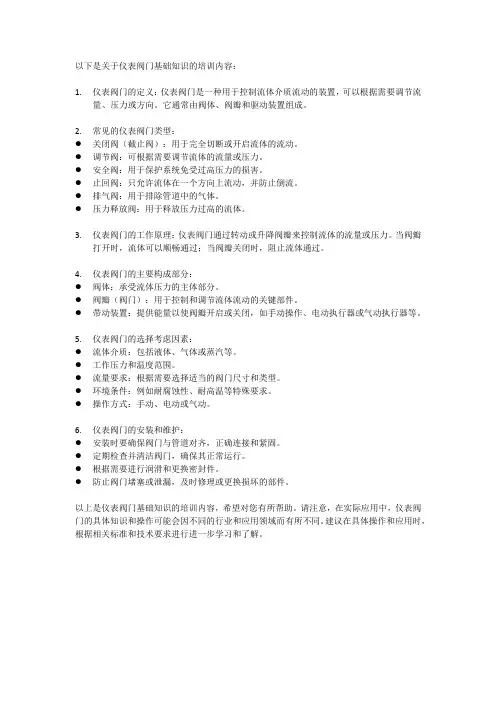

以下是关于仪表阀门基础知识的培训内容：1.仪表阀门的定义：仪表阀门是一种用于控制流体介质流动的装置，可以根据需要调节流量、压力或方向。

它通常由阀体、阀瓣和驱动装置组成。

2.常见的仪表阀门类型：●关闭阀（截止阀）：用于完全切断或开启流体的流动。

●调节阀：可根据需要调节流体的流量或压力。

●安全阀：用于保护系统免受过高压力的损害。

●止回阀：只允许流体在一个方向上流动，并防止倒流。

●排气阀：用于排除管道中的气体。

●压力释放阀：用于释放压力过高的流体。

3.仪表阀门的工作原理：仪表阀门通过转动或升降阀瓣来控制流体的流量或压力。

当阀瓣打开时，流体可以顺畅通过；当阀瓣关闭时，阻止流体通过。

4.仪表阀门的主要构成部分：●阀体：承受流体压力的主体部分。

●阀瓣（阀门）：用于控制和调节流体流动的关键部件。

●带动装置：提供能量以使阀瓣开启或关闭，如手动操作、电动执行器或气动执行器等。

5.仪表阀门的选择考虑因素：●流体介质：包括液体、气体或蒸汽等。

●工作压力和温度范围。

●流量要求：根据需要选择适当的阀门尺寸和类型。

●环境条件：例如耐腐蚀性、耐高温等特殊要求。

●操作方式：手动、电动或气动。

6.仪表阀门的安装和维护：●安装时要确保阀门与管道对齐，正确连接和紧固。

●定期检查并清洁阀门，确保其正常运行。

●根据需要进行润滑和更换密封件。

●防止阀门堵塞或泄漏，及时修理或更换损坏的部件。

以上是仪表阀门基础知识的培训内容，希望对您有所帮助。

请注意，在实际应用中，仪表阀门的具体知识和操作可能会因不同的行业和应用领域而有所不同。

建议在具体操作和应用时，根据相关标准和技术要求进行进一步学习和了解。

阀门基础知识培训完整版doc（一）引言概述：阀门是管道系统中常用的一种控制装置，用于控制介质的流量、压力、方向和流速。

为了使大家更好地理解和应用阀门，我们准备了一份完整版的阀门基础知识培训文档。

本文档将从五个大点入手，逐步介绍阀门的相关知识，帮助大家全面了解阀门的基本原理和功能。

一、阀门的分类与结构1. 根据阀门的工作原理进行分类a. 手动操作阀门b. 自动操作阀门c. 液压控制阀门d. 气动控制阀门2. 根据阀门的结构特点进行分类a. 直通阀b. 截止阀c. 止回阀d. 调节阀e. 安全阀3. 阀门的常用材料a. 铸铁b. 不锈钢c. 铜合金d. 塑料e. 碳钢4. 阀门的主要部件及其功能a. 阀体b. 阀盖c. 阀瓣d. 阀座e. 传动装置5. 阀门常见故障及处理方法a. 泄漏b. 耐压性能降低c. 操作不灵活d. 寿命缩短e. 渗漏等二、阀门的工作原理与原则1. 阀门的主要工作原理a. 管道介质压力作用b. 阀瓣运动原理c. 阀门密封原理2. 阀门的操作原则a. 手动操作原则b. 自动操作原则c. 液压控制原则d. 气动控制原则3. 阀门的使用限制和注意事项a. 温度限制b. 压力限制c. 介质限制4. 阀门的特殊应用a. 特殊工况下的阀门选择b. 高压、高温条件下的阀门应用c. 腐蚀性介质的阀门材料选择d. 高粘度流体的阀门控制原则5. 阀门的维护与保养a. 定期检查与保养b. 清洗和润滑c. 阀门存放和运输注意事项d. 涂料和涂层的修复三、阀门的选型与安装1. 阀门选型的方法和依据a. 工作压力和温度b. 流体流量和速度c. 介质性质和粘度d. 压力损失和流态特性2. 阀门安装的基本要求a. 安装位置的选择b. 安装方向和流向标识c. 安全阀和泄压装置的设置d. 阀门密封面和管路对齐3. 阀门安装注意事项a. 阀门与管路的连接方式b. 支承和吊挂装置的设计和安装c. 阀门的密封性能测试d. 阀杆和传动装置的调整和校正4. 阀门安装的常见问题及解决方法a. 操作不灵活b. 泄漏c. 串漏d. 噪音过大e. 扭矩不足5. 阀门的调试与验收a. 阀门的打磨和润滑b. 阀门的开合试验c. 阀门的密封性能测试d. 阀门的操作性能验收四、阀门的维修与更换1. 阀门的常见维修操作a. 清洗与润滑b. 阀座研磨和修复c. 阀杆和传动装置的维修d. 阀门密封件的更换2. 阀门的维修工具和设备a. 清洗工具b. 研磨工具c. 润滑工具d. 拆装工具3. 阀门维修的注意事项a. 安全操作规范b. 阀门零件的拆装顺序c. 阀门维修记录和备件管理d. 维修后的阀门试验4. 阀门维修的故障常见原因及处理办法a. 密封面磨损b. 阀杆弯曲或断裂c. 传动装置失灵d. 传动装置漏油e. 阀座和阀瓣接触不紧密5. 阀门的更换和报废a. 阀门更换的条件和方法b. 阀门报废的判定标准c. 阀门报废后的处理总结：本文档详细介绍了阀门的基础知识，包括阀门的分类与结构、工作原理与原则、选型与安装、维修与更换等方面的内容。

通⽤阀门基础知识（全）通⽤阀门基础知识⼀．阀门概述阀门定义：⽤来控制流体（介质）的⽅向、压⼒、流量、使管道内的介质（液体、⽓体、粉末）流动或停⽌、并能控制其流量的装置。

阀门的作⽤:1)接通或截断管道中的介质如（闸阀、截⽌阀、球阀、蝶阀、旋塞阀、隔膜阀）2)调节控制管道中的流量和压⼒如（节流阀、减压阀、安全阀）3)改变管道中介质流动的⽅向如（分配阀、三通旋阀、三通或四通球阀）4)阻⽌管道中介质倒流如（⽌回阀）5)分离介质如（各种蒸汽疏⽔阀、空⽓疏⽔阀）6)其他特殊⽤途如（紧急切断阀、温度调节阀）阀门分类：1,常⽤阀门分类法1. 闸阀（Z）；2. 截⽌阀 (J)；3. 节流阀(L)；4. 蝶阀(D)；5. ⽌回阀(H)；6. 球阀(Q)；7. 隔膜阀(G)；8. 旋塞阀(X)；9. 柱塞阀(U)；10. 安全阀(A)；11. 减压阀(Y)；12. 疏⽔阀(S)；13. 排污阀(P)；2,阀门按结构种类可分为：蝶阀：⽤于开启或关闭管道内的介质。

也可作调节⽤阀门。

球阀、闸阀、旋塞阀、截⽌阀：⽤于开启或关闭管道的介质流动。

⽌回阀（包括底阀）：⽤于⾃动防⽌管道内的介质倒流。

节流阀：⽤于调节管道介质的流量。

安全阀：⽤于锅炉、容器设备及管道上，当介质压⼒超过规定数值时，能⾃动排除过剩质压⼒，保证⽣产运⾏安全。

减压阀：⽤于⾃动降低管道及设备内介质压⼒。

系使介质经过阀瓣的间隙时，产⽣阻⼒造成压⼒损失，达到减压⽬的。

疏⽔阀：⽤于蒸汽管道上⾃动排除冷凝⽔，防⽌蒸汽损失或泄漏。

3按质温度分类⾼温阀—⼤于450℃的阀门。

中温阀—120℃≤t≤450℃的阀门。

常温阀—-40℃≤t≤120℃的阀门。

低温阀—-100℃≤t≤-40℃的阀门。

超低温阀—⼩于-100℃的阀门。

4按压⼒分类真空阀⼯作压⼒低于标准⼤⽓压的阀门。

低压阀公称压⼒PN ⼩于1.6MPa的阀门。

中压阀公称压⼒PN 2.5~6.4MPa的阀门。

⾼压阀公称压⼒PN10.0~80.0MPa的阀门。
