阀门基础知识培训教材之一

  • 格式：pdf
  • 大小：672.75 KB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

《阀门培训资料》课件

《阀门培训资料》课件
。
正确安装
按照要求正确安装阀门 ，确保阀门的位置和方
向正确。
操作规范
操作阀门时，应按照规 定的操作规范进行，避 免过快开关阀门或强行
操作。
定期维护
定期对阀门进行检查和 维护，确保阀门的正常
运行和使用寿命。
阀门维护与保养
清洁
定期清洁阀门，去除灰尘和污 垢。
检查密封
检查阀门的密封性能，如发现 泄漏应及时处理。
01
杂质或异物进入阀门内部，
卡在密封面或运动部件上。
02
03
阀杆弯曲或断裂，影响阀门 的正常运动。
04
05
密封面磨损或粘结，导致阀 门关闭不严或无法开启。
阀门寿命短
阀门寿命短可能是由于选型 不当、使用条件恶劣或维护 不当等原因造成的。
04
使用过程中受到强烈振动或 冲击，影响阀门寿命。
01 03
•·
闸阀
总结词
结构简单，密封性能好，流体阻力小
详细描述
闸阀是一种常见的阀门类型，其结构简单，易于维护和操作。由于闸板的直线 运动，闸阀的流体阻力较小，且密封性能较好，适用于各种介质和温度。
截止阀
总结词
密封性能好，流体阻力大，开启和关 闭力矩较大
详细描述
截止阀的密封性能较好，适用于高压 和高温的场合。由于阀杆和阀瓣的连 接方式，截止阀的流体阻力较大，且 开启和关闭力矩也相对较大。
球阀
总结词
启闭迅速，流体阻力小，适用于 高温高压场合
详细描述
球阀的启闭迅速，且流体阻力较 小。由于球形阀芯的设计，球阀 的密封性能较好，适用于高温高 压的场合。
蝶阀
总结词
结构简单，操作方便，密封性能较差
详细描述

阀门的基础培训(共14张PPT)

阀门的基础培训(共14张PPT)
5
第二部分：阀门表示方法
一.阀门型号
通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、 密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、 经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的 编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能 适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；
卡箍 卡套
8
9
第四单元：阀门的结构形式代号（Z543H-16C ）
结构形式代号，用一位阿拉伯数字表示。由于阀门种 类多，以及同类型阀门结构形式差别的多样性，10个
不同的一位阿拉伯数码不能与各种形式一一对应，因而对 不同类型的阀门，同一位阿拉伯数码所代表的结构意义可 不相同。阀结构代号.doc
8
第五单元：阀座密封面或衬里材料代号（Z543H-16C ）
11
三.球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球 体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要 用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有 良好的流量调节功能。
四. VAG-MONO）：是指关闭件（阀瓣）沿阀座中心线移 截止阀（ 由于阀门种类多，以及同类型阀门结构形式差别的多样性，10个不同的一位阿拉伯数码不能与各种形式一一对应，因而对不同类型的阀门，同一
2.调节阀类： 主要用于调节介质的流量、压力等。包括调节阀、 节流阀、减压阀等。
3
3.止回阀类：用于阻止介质倒流。包括各种结构的止回阀。 分流阀类 用于分配、分离或混合介质。包括
各种结构的分配阀和疏水阀等。
4.分流阀类：用于分配、分离或混合介质。包括各种结构 的分配阀和疏水阀等。
5.安全阀类 ： 用于超压安全保护。包括各种类型的安全阀。

阀门基础知识培训

阀门基础知识培训
灰铸铁、可锻铸铁：黑色 球墨铸铁：银色 碳素钢：中灰色 耐酸刚、不锈钢：天蓝色 合金钢：中蓝色 注：耐酸刚、不锈钢允许不涂漆；
铜合金不涂漆
三、密封面材料涂漆识别
铜合金：大红色 耐酸刚、不锈钢：天蓝色 蒙乃尔合金：深黄色 渗氮钢、渗硼钢：天蓝色 塑料：紫红色 硬质合金：天蓝色 橡胶：中绿色 铸铁：黑色 锡基轴承合金（巴氏合金）：淡黄色 注：1.阀座和启闭件密封材料不同时，按低硬度材料涂色
形式 接，内螺 内（外）螺
（外）螺纹
纹 纹，卡套
接通或截断管 路中的介质， 调节介质流量
手动
调节介质 流量
手动
法兰，内螺纹 法兰，外螺 纹，卡套
名称 用途
止回阀
阻止介质 倒流
安全阀
防止介质压力查过规 定数值，以保证安全
传动方式 自动
自动
减压阀
疏水器
降低介 阻止蒸汽逸漏，并迅 质压力 速排除管道及用热设
（可采用盲板方式），水从另一端引入（公称直径大的 阀门需采用带螺纹孔的试压盖），将阀体腔内空气排尽， 关闭件应开启，然后进行水压试验。试验压力按规定要 求进行，无任何规定的一般按1.5倍的公称压力进行。壳 体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏， 在壳体试验压力下允许填料处泄漏，但当试验压力降到 密封试验压力时，应无可见泄漏。
2.密封性试验（严密性试验）
阀门的密封性试验，试验时应关闭阀门，水从阀 门入口端引入，在另一端检查其密封性能。如果 是闸阀，两端都应进行密封性试验。阀体及阀杆 的结合面以及填料部分的密封性试验可将阀门开 启后进行试验。
止回阀试验，应沿着使阀瓣关闭的方向引入介质 并施加压力。
截止阀试验，应在对阀座密封最不利的方向上向 启闭件加压。

《阀门基本知识培训》课件

《阀门基本知识培训》课件

阀门市场发展趋势预测
市场需求：随着工业自动化和智能 化的发展，阀门市场需求将持续增 长
竞争格局：市场竞争将更加激烈， 品牌、质量、服务将成为竞争的关 键因素
添加标题
添加标题
添加标题
添加标题
技术趋势：智能化、自动化、节能 环保将成为阀门技术的发展趋势
出口市场：随着“一带一路”等国 家战略的推进，阀门出口市场将迎 来新的机遇
绿色环保：采用环保型生产工 艺和材料，降低对环境的影响
自动化程度提高：采用先进的 自动化生产线，提高生产效率 和产品质量
定制化生产：根据客户需求， 提供个性化定制服务，满足不
同行业和场景的需求
全球阀门市场现状及分析
市场规模：全球阀门市场规模庞大，预计未来几年将继续保持增长趋势 市场分布：欧美地区占据全球阀门市场的主要份额，亚洲地区市场潜力巨大 市场需求：随着全球工业化进程的加快，对阀门的需求量不断增加 技术发展趋势：智能化、自动化、环保化是未来阀门市场的发展趋势
添加标题
执行机构：控制阀芯的移动， 实现阀门的开关和调节
填料：防止介质从阀杆与阀 体之间的间隙泄漏
添加标题
添加标题
添加标题
添加标题
阀芯：控制介质的流动方向， 改变介质的流动状态
添加标题
阀杆：连接阀芯和执行机构， 传递操作力
添加标题
附件：如限位器、锁紧装置等， 用于提高阀门的性能和安全性
密封件：防止介质从其他部 位泄漏
标准内容：尺寸、材料、 性能、安全等
标准差异：标准制定机构、 标准内容、标准更新频率 等
标准应用：不同行业、不 同地区、不同用途等
标准发展趋势：智能化、 环保化、标准化等
阀门行业规范制定依据

《阀门基础知识培训》课件

《阀门基础知识培训》课件

3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原 理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等 方面广泛应用，确保系统正常 运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物 医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组 成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、 关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行 业中起着关键的流体控制作用。

《阀门培训资料》课件

《阀门培训资料》课件
根据流量、压力和管道直径等 参数计算阀门的合适尺寸，确 保系统的正常运行。
阀门周边设备的选型
为了确保阀门运行的稳定性， 还需要选择适当的附件和驱动 装置。
阀门的安装与维护
1
阀门的维护与保养
2
定期检查和清洁阀门，润滑阀门部件，
及时更换磨损的密封件，以延长阀门的
使用寿命。
3
阀门的安装注意事项
在安装阀门时，需注意阀门的位置、方 向、密封性和连接方式，以确保其正常 运行。
机遇在于扩大市场份额，挑战在于应对市场竞争 和技术变革。
预计未来，随着工业领域的发展，阀门行业将继 续保持稳定增长，并呈现出更多新的应用领域。
其他领域中的阀门应用
阀门在工业、建筑、航天等领域都具有广泛的应用。
阀门行业的发展趋势与前景
阀门行业的现状 阀门行业的发展趋势 阀门行业的机遇与挑战 阀门行业的未来发展前景
目前，阀门行业正朝着智能化、高效化和环保化 发展，市场需求稳定增长。
随着工业技术的进步，阀门将更加精细化、个性 化，并与人工智能、大数据等技术深度融合。
阀门的故障排除与处理
当阀门出现故障时，需要快速诊断问题、 找出原因，并采取相应的修复措施。
阀门的应用场景
供水领域中的阀门应用
阀门在供水系统中用于控制水流、保护设备和维护 系统的稳定运行。
石化领域中的阀门应用
阀门在石化工艺中起到控制流量和压力、防止泄漏 等重要作用。
电力领域中的阀门应用
阀门在电力发电过程中用于控制燃料、冷却水和蒸 汽等介质的流动。
《阀门培训资料》PPT课 件
欢迎来到《阀门培训资料》PPT课件。本课程将带您探索阀门的基础知识、选 型与尺寸计算、安装与维护、应用场景以及行业发展趋势与前景。

阀门培训内容(一)2024

阀门培训内容（一）引言概述：阀门是一种常见的工业设备，广泛应用于管道系统中，用于控制流体的流量和压力。

为了保证阀门在使用过程中的正常运行和维护管理，进行阀门培训是非常必要的。

本文将介绍阀门培训的内容，包括阀门的分类、结构与原理、安装与调试、操作与维护以及故障排除等五个方面。

正文内容：一、阀门的分类1. 根据结构形式分类a. 截止阀b. 调节阀c. 止回阀d. 安全阀e. 换向阀2. 根据作用方式分类a. 手动阀b. 自动阀c. 电动阀d. 气动阀e. 液动阀3. 根据工作介质分类a. 水阀b. 气阀c. 蒸汽阀d. 油阀e. 化工阀二、阀门的结构与原理1. 阀体与阀盖a. 阀体材料选择b. 阀体结构类型c. 阀壳与阀盖的连接方式2. 阀芯与阀座a. 阀芯结构与种类b. 阀座安装与密封方式c. 阀芯与阀座的匹配原理3. 驱动装置a. 手动操作装置b. 自动控制装置c. 电动、气动、液动执行器的工作原理三、阀门的安装与调试1. 安装前的准备工作a. 阀门与管道系统的匹配b. 阀门的安装位置选择c. 阀门的密封性能测试2. 阀门的安装要点a. 安装流程和顺序b. 安装材料和工具的选择c. 阀门的固定和连接方法3. 阀门的调试与验收a. 调整阀门开度与流量b. 测试阀门的密封性能c. 确保操作灵活准确四、阀门的操作与维护1. 正常操作注意事项a. 开启与关闭阀门的方法b. 阀门操作时的工作环境要求c. 阀门的操作规程与操作手册2. 阀门的定期维护a. 润滑剂的选用与添加b. 阀门的密封件更换c. 阀门的外观清洁与防腐蚀处理3. 阀门的故障处理a. 阀门无法开启或关闭b. 阀门泄漏或密封不严c. 阀门卡住或漏电五、阀门培训总结通过本文的阀门培训，我们了解了阀门的分类、结构与原理、安装与调试、操作与维护以及故障排除等内容。

阀门作为管道系统中重要的控制装置，具有广泛的应用前景。

在实际工作中，合理选择和正确操作阀门，进行定期维护和故障排除，能够保证阀门的使用寿命和工作效率，提高工作安全和管道系统的稳定性。

阀门基础知识培训资料doc(一)2024

阀门基础知识培训资料doc（一）引言：阀门是工业领域中一种重要的流体控制装置，广泛应用于石油、化工、冶金等领域。

本文档旨在为阀门基础知识的培训提供指导，希望能够帮助读者全面了解阀门的基本概念、结构和工作原理，从而更好地应用和维护阀门设备。

正文：一、阀门的基本概念1. 阀门的定义与分类2. 阀门的主要组成部分3. 阀门的标准与规范4. 阀门的常见术语解析5. 阀门的选择与安装原则二、阀门的结构与材质1. 阀体和阀盖的结构与材质选择2. 阀门杆和阀门座的设计与制造3. 阀门密封面的形式与材质4. 阀门传动装置的类型与选择5. 阀门附件的种类与功能三、阀门的工作原理1. 阀门的开启与关闭原理2. 阀门的流体控制原理3. 阀门的密封性能分析4. 阀门的可靠性与安全性考虑5. 阀门的特殊工况处理方法四、阀门的维护与保养1. 阀门的日常检查与维护2. 阀门故障分析与排除方法3. 阀门的润滑与密封处理4. 阀门的清洗与防腐措施5. 阀门的性能测试与定期检验五、阀门的应用与发展趋势1. 阀门在石油工业中的应用2. 阀门在化工工业中的应用3. 阀门在冶金工业中的应用4. 阀门在能源工业中的应用5. 阀门行业的发展趋势与展望总结：通过对阀门的基础知识进行系统的概述与阐述，本文旨在提供一份全面的阀门培训资料。

通过了解阀门的基本概念、结构和工作原理，以及掌握阀门的选择、安装和维护等技能，读者将能够更好地应用和管理阀门设备，提高工作效率和安全性。

随着工业的不断发展，阀门行业也面临着新的挑战和机遇，掌握阀门的最新发展趋势，对于读者未来的职业发展也具有重要意义。

《阀门基础知识培训》课件


阀门分类与特点
总结词
阀门有多种分类方式，按结构可分为闸阀、截止阀、球阀、蝶阀等，按工作原理可分为节流阀、调节阀、安全阀 等。
详细描述
阀门可以根据不同的分类方式进行分类。按结构可分为闸阀、截止阀、球阀、蝶阀等，这些阀门各有不同的特点 和使用场合。按工作原理可分为节流阀、调节阀、安全阀等，这些阀门分别用于调节流量、压力和安全保护等。
阀门选型步骤
明确工艺流程要求→确定流体特 性→选择阀门类型→确定阀门规 格→比较不同厂家产品性能与价 格→选定合适的产品。
阀门安装流程与注意事项
阀门安装流程
检查阀门规格、型号是否符合设计要求→检查并确保阀门无 损坏、无泄露→按照图纸要求确定阀门位置→安装阀门并紧 固→检查阀门是否安装正确、操作是否灵活→验收合格后交 付使用。
质轻、耐腐蚀、价格低廉，适用于腐 蚀性介质和食品工业，但不适合高温 和高压的场合。
04
阀门应用场景
工业领域阀门应用
01
02
03
石油化工
用于控制油品、化学品的 输送和反应过程，如截止 阀、球阀等。
电力
用于控制蒸汽、水、空气 等介质的流动，如闸阀、 止回阀等。
制药
用于控制药物生产过程中 的流体介质，如隔膜阀、 球阀等。
阀门发展历程
总结词
阀门的发展经历了从手动阀门到自动阀门，从单一功 能到多功能的发展历程。
详细描述
阀门的发展历程可以追溯到古代，最初的手动阀门是 用木材、金属等材料制成的，主要用于给排水和供暖 系统。随着工业技术的发展，自动阀门逐渐出现，电 控阀门、气动阀门等不断涌现。同时，阀门的功能也 从单一的开关功能发展到调节流量、压力、温度等多 功能。现代阀门还采用了新材料、新工艺和智能控制 技术，提高了阀门的使用性能和可靠性。

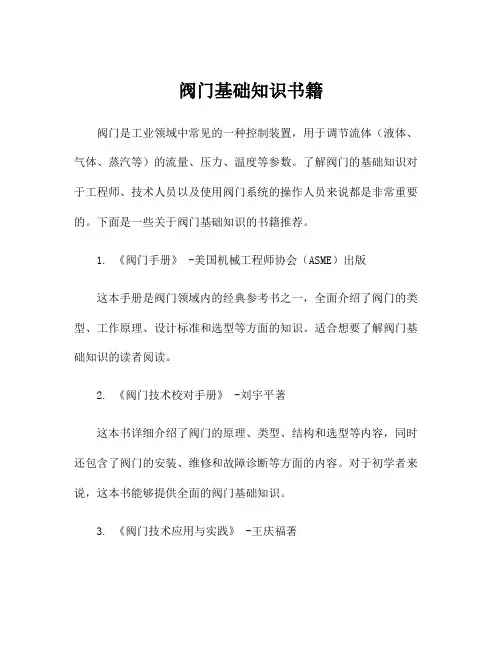

阀门基础知识书籍

阀门基础知识书籍阀门是工业领域中常见的一种控制装置，用于调节流体（液体、气体、蒸汽等）的流量、压力、温度等参数。

了解阀门的基础知识对于工程师、技术人员以及使用阀门系统的操作人员来说都是非常重要的。

下面是一些关于阀门基础知识的书籍推荐。

1. 《阀门手册》 -美国机械工程师协会（ASME）出版这本手册是阀门领域内的经典参考书之一，全面介绍了阀门的类型、工作原理、设计标准和选型等方面的知识。

适合想要了解阀门基础知识的读者阅读。

2. 《阀门技术校对手册》 -刘宇平著这本书详细介绍了阀门的原理、类型、结构和选型等内容，同时还包含了阀门的安装、维修和故障诊断等方面的内容。

对于初学者来说，这本书能够提供全面的阀门基础知识。

3. 《阀门技术应用与实践》 -王庆福著这本书主要介绍了阀门的基本概念、结构、性能、选型及安装调试等方面的内容。

同时，还通过实例对阀门的应用和实践进行了详细的分析和讲解。

适合工程师和技术人员阅读，了解阀门的实际运用情况。

4. 《阀门原理与设计》 -高闻著这本书系统地介绍了阀门的原理、类型、结构和设计方法等内容。

通过图示和实例，读者可以更加直观地理解阀门的工作原理和设计原理。

对于想要深入了解阀门的读者来说，这本书是不错的选择。

5. 《阀门选型手册》 -张勇著这本书主要介绍了常见阀门的分类、结构、工作原理和选型原则等内容，全面介绍了阀门选型的方法和步骤。

对于工程师、技术人员以及阀门用户来说，这本书是一本实用的选材参考。

以上是关于阀门基础知识的一些书籍推荐，读者可以根据自己的需要和兴趣选择适合自己的书籍进行学习。

阅读这些书籍能够帮助读者建立对阀门的基础知识，并提供实践中所需的指导和参考。

最重要的是，读者还应当注重阅读后与实践相结合，才能真正掌握阀门的应用和运用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1- 阀门描述
6. 内件材料
什么是内件 ?
内件是以下各部分的组成: 1. 阀瓣密封面 2. 阀座密封面 3. 阀杆上密封面和上密封座锥面 4. 阀杆材料 5. 其它内部与介质相接触的部分.
1- 阀门描述
6. 内件材料 简称 内件简称通常指阀杆材料： 13%CR (API 内件号 1, 5, 8) 不锈钢304 (API内件号 2, 15) 不锈钢316 (API内件号 10, 12, 16)
至少 300HB
300~350 HB
至少200HB/ 至少250 HB
200~230HB 至少280 HB
API 公司
至少 350HB 至少 350HB
至少 300HB 300~350 HB
至少200HB/ 至少250HB
200~230HB 至少280 HB
1- 阀门描述
7. 阀门操作
¾手动操作 手轮; 齿轮箱
¾自动操作 电动驱动装置; 气动驱动; 液压驱动
1- 阀门描述
• 手轮
1- 阀门描述
• 齿轮箱
1- 阀门描述
• 电动驱动装置
1- 阀门描述
8. 阀体-阀盖连接
a螺栓连接 a螺纹连接 a焊接连接 a压力密封
1- 阀门描述 9. 体-盖密封
a垫片( 强力垫, 缠绕垫)
a金属环
a焊接密封
a压力密封
铸钢截止阀 尺寸: 2 – 20英寸, 压力等级: 150 - 2500, 端部连接: 法兰和对节焊
3- 阀门类型
ANSI B16.34/ BS 1868 - 主要标准
铸钢止回阀 尺寸: 50mm – 750mm 压力等级: 150 – 2500 端部连接: 法兰和对接焊
4- 阀门阀瓣类型
闸阀 a刚性锲式闸板 /弹性锲式闸板 a平板型 / 膨胀型闸板
4000 3500 3000 2500 2000 1500 1000
500 0
1500 WCB标准工况
1500 WCB特殊工况
600 WCB特殊工况 600 WCB标准工况
100 300 500 650 750 850 950
Temperature (Deg F)
5-压力和温度等级
ASME B16.34标准中 ASTM A216 WCB材料温压关系
3- 阀门类型
ASME B16.34 – 主要标准 API 600 – 铸钢闸阀 尺寸: 2 – 52英寸 磅级: 150 - 2500 端部连接: 法兰或对接焊
BS 1414 -铸钢闸阀 (通常用于大尺寸阀门， 因为API 600覆盖的产品最大为 600mm）
3- 阀门类型
ANSI B16.34/BS 1873 -主要标准
旋启式止回阀类型
阀瓣自重使阀门 关闭
由于速度和压力 产生的力
旋启式
4-阀门阀瓣类型
升降型止回阀
阀瓣自重使阀门 关闭
由于速度和压力产 生的力
升降型
5- 压力和温度等级
材料强度根据温度发生变化，下图表示了ANSI B 16.34 标准中ASTM A216 WCB材料温度-压力的关系
Pressure (psig)
螺栓 阀盖
垫片
阀体
1- 阀门描述 10. 阀杆密封
a填料密封(石墨填料; PTFE填料) a波纹管密封
阀盖 隔环 阀杆
活节螺栓 压盖法兰
压盖 上部填料环 中部填料环 下部填料环
2- 如何选用阀门
阀门的材料根据管线介质类型（是否腐蚀）、 压力和温度决定。
简单的方法是根据管线压力和材料，选择相应 的材料。
Globe a球型 a柱塞型
Check a升降型或柱塞型 a旋启式 a双阀瓣型
4-阀门阀瓣类型 闸阀锲式闸板
刚性
弹性（空白部位为开口的）
4-阀门阀瓣类型
闸阀闸板
平行闸板
双阀瓣
4-阀门阀瓣类型
截止阀阀瓣类型 球型
柱塞型
密封面
密封面
4-阀门阀瓣类型
截止阀类型
T型
Y型
角型
图示为流体通过阀瓣的方向
4-阀门阀瓣类型
1- 阀门描述
6. 内件材料
API
阀座密封面
阀杆和上密封
内件 阀体座圈 阀瓣
1
13% Cr钢
13% Cr 钢13Βιβλιοθήκη Cr钢8HF硬密封
13% Cr 钢
13% Cr钢
5 HF硬密封 HF硬密封 13% Cr钢
备注：HF 硬密封- 由司太立合金Stellite堆焊而成, （司太立是一个专利材料，成分为 Co-Cr-W
温度 °F
工作压力,psig
150LB
300LB
600LB
900LB
1500LB 2500LB
-20~100 285
740
1480
2220
3705
6170
200
260
675
1350
2025
3375
5625
300
230
655
1315
1970
3280
5470
400
200
635
1270
阀门基础知识培训教材一
目录
1 - 阀门描述 2 - 阀门选用 3 - 阀门类型 4 - 阀瓣类型 5 - 温压等级 6 - 材料 7 - NACE 阀门材料
1- 阀门描述
1. 尺寸 采用英制或公制,如2” 或 DN50
2. 压力 磅级 150 300 600 900 1500 2500lb 或巴 PN20 PN50 PN110 PN150 PN260 PN420
3. 类型 闸阀、截止阀、止回阀
1- 阀门描述
4. 连接端 RF凸面法兰端 RTJ榫槽式 对接焊式
1- 阀门描述
5. 本体材料 （美国ASTM协会材料牌号） 以下材料全部为铸件牌号： 碳钢 : WCB 低温钢 : LCB LCC 高温钢: WC6 WC9 C5 C12 不锈钢: CF8 CF8M CF3 CF3M
2- 如何选用阀门
根据管线介质,选择阀门材料、密封面材 料、填料类型和垫片材料。
选择驱动装置前，应知道阀门的功能， 这一点非常重要。
2- 如何选用阀门
管线里通过的是什么介质 ? 管线的压力和温度是多少？ 管线尺寸是多少？ 管线的磅级是多少？ 端部采用什么连接？ 选用什么类型的阀门？ 规定了什么内件? 填料和垫片采用什么材料？ 采用什么驱动方式？ 需要哪些特种试验?
1- 阀门描述
阀门 内件 硬度
API
内件 号
代码
1
1
88
5
5
硬度要求
API 公司
阀座密封面
阀体 座圈
阀瓣
阀杆和座圈 硬度差 50 HB
至少250 HB，硬度差 至少200HB/
50 HB
至少250 HB
300~350 250~300 200~230HB
HB
HB
至少280 HB
API 公司
至少 350HB 至少 350HB
