电站阀门基础知识培训

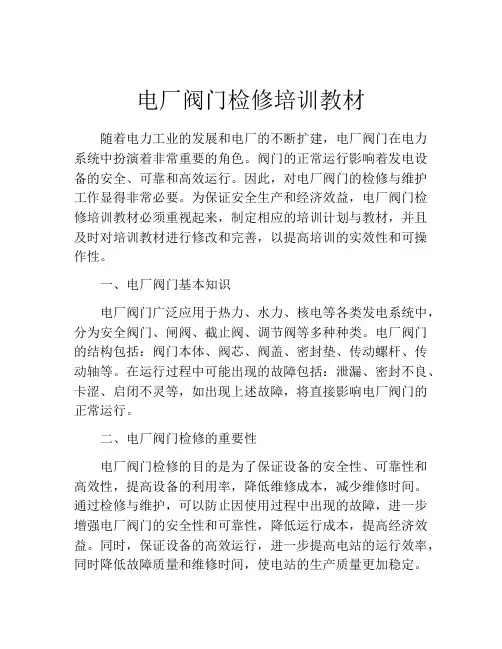

电厂阀门检修培训教材随着电力工业的发展和电厂的不断扩建，电厂阀门在电力系统中扮演着非常重要的角色。

阀门的正常运行影响着发电设备的安全、可靠和高效运行。

因此，对电厂阀门的检修与维护工作显得非常必要。

为保证安全生产和经济效益，电厂阀门检修培训教材必须重视起来，制定相应的培训计划与教材，并且及时对培训教材进行修改和完善，以提高培训的实效性和可操作性。

一、电厂阀门基本知识电厂阀门广泛应用于热力、水力、核电等各类发电系统中，分为安全阀门、闸阀、截止阀、调节阀等多种种类。

电厂阀门的结构包括：阀门本体、阀芯、阀盖、密封垫、传动螺杆、传动轴等。

在运行过程中可能出现的故障包括：泄漏、密封不良、卡涩、启闭不灵等，如出现上述故障，将直接影响电厂阀门的正常运行。

二、电厂阀门检修的重要性电厂阀门检修的目的是为了保证设备的安全性、可靠性和高效性，提高设备的利用率，降低维修成本，减少维修时间。

通过检修与维护，可以防止因使用过程中出现的故障，进一步增强电厂阀门的安全性和可靠性，降低运行成本，提高经济效益。

同时，保证设备的高效运行，进一步提高电站的运行效率，同时降低故障质量和维修时间，使电站的生产质量更加稳定。

三、电厂阀门检修培训教材的编写为了让电站工人掌握阀门的检修方法，提高检修效率和质量，必须研制一套完整的电厂阀门检修培训教材。

电厂阀门检修培训教材内容应包括龙门架、支架、传动机构的检查与维护，阀门耐压试验方法，设备维护、拆装、调整、维修技能和阀芯检修等项目。

同时还应加强对识别不同类型阀门的能力，让工人能够快速了解设备的性能和特点，进而选择适当的检修方法。

此外，应对常见故障，并制定一套应急维修方案，定期进行应急演练和培训以提高工人应对突发事件的能力。

四、电厂阀门检修培训教材的实施电厂阀门检修培训教材必须通过实地教学、结合工作实际开展培训课程，并进行相应的检查与评估，对检修工作方案进行再次修订和完善，确保培训成果的实用性和传递效果。

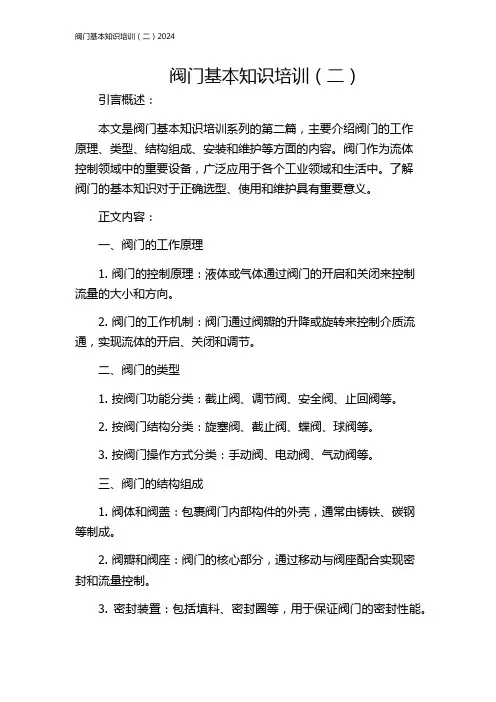

阀门基本知识培训（二）引言概述：本文是阀门基本知识培训系列的第二篇，主要介绍阀门的工作原理、类型、结构组成、安装和维护等方面的内容。

阀门作为流体控制领域中的重要设备，广泛应用于各个工业领域和生活中。

了解阀门的基本知识对于正确选型、使用和维护具有重要意义。

正文内容：一、阀门的工作原理1. 阀门的控制原理：液体或气体通过阀门的开启和关闭来控制流量的大小和方向。

2. 阀门的工作机制：阀门通过阀瓣的升降或旋转来控制介质流通，实现流体的开启、关闭和调节。

二、阀门的类型1. 按阀门功能分类：截止阀、调节阀、安全阀、止回阀等。

2. 按阀门结构分类：旋塞阀、截止阀、蝶阀、球阀等。

3. 按阀门操作方式分类：手动阀、电动阀、气动阀等。

三、阀门的结构组成1. 阀体和阀盖：包裹阀门内部构件的外壳，通常由铸铁、碳钢等制成。

2. 阀瓣和阀座：阀门的核心部分，通过移动与阀座配合实现密封和流量控制。

3. 密封装置：包括填料、密封圈等，用于保证阀门的密封性能。

4. 驱动装置：根据阀门的操作方式，包括手动、电动和气动等不同形式的驱动装置。

5. 辅助装置：如限位器、位置显示器等，用于监测和控制阀门的工作状态。

四、阀门的安装1. 安装前的准备工作：检查设备和管道的准备情况，确认阀门的型号和规格。

2. 安装位置和方向的选择：根据介质流向和工作要求确定阀门的安装位置和方向。

3. 安装密封件和填料：根据阀门的设计要求，正确安装密封件和填料，保证阀门的密封性能。

4. 阀门的固定和连接：使用适当的螺栓和螺母将阀门与管道固定连接，确保阀门的稳定工作。

5. 安装后的检查和调试：对安装完毕的阀门进行密封性和操作性能的检查和调试，确保阀门正常工作。

五、阀门的维护1. 周期性检查和保养：定期对阀门进行外观、密封性和操作性能的检查和保养。

2. 密封件和填料的更换：根据阀门使用情况，定期更换密封件和填料，确保阀门的密封性能。

3. 阀门的清洁和润滑：保持阀门内部和外部的清洁，并对关键部位进行适当的润滑。

火电厂阀门培训资料火电厂阀门培训资料（上篇）火电厂作为重要的能源供应单位，其安全运行对于保障国家能源供应和经济发展至关重要。

而阀门作为火电厂的核心设备之一，其正确使用和维护对于保障整个系统的安全运行不可或缺。

为了提高火电厂工作人员的阀门使用和维护技能，开展阀门培训是十分必要的。

一、阀门的基本工作原理及分类1. 阀门的基本工作原理阀门是控制流体介质（如水、蒸汽、气体等）流量、压力和流向的装置。

通过打开、关闭或调节阀门来控制和调解流体介质。

其基本工作原理是通过阀瓣、阀体之间的移动来实现。

2. 阀门的分类阀门可以按照结构形式、工作原理和使用场景进行分类。

常见的阀门包括手动阀门、电动阀门、气动阀门、液动阀门等。

根据阀门的结构形式可以分为截止阀、调节阀、止回阀、安全阀等。

二、火电厂阀门的工作环境和要求火电厂阀门作为能源供应的重要环节，其工作环境和要求相对特殊。

在火电厂中，阀门需要经受高温、高压、腐蚀等严峻的工作条件，在此情况下，阀门需要具备以下特点：1. 耐高温：火电厂工作温度较高，因此阀门材料需要具备良好的耐高温性能，能够确保长时间稳定工作。

2. 耐腐蚀：火电厂中常用的介质如蒸汽、气体等具有强腐蚀性，阀门需要采用耐腐蚀材料，以保证使用寿命和效果。

3. 安全可靠：火电厂阀门应具备良好的密封性能和操作可靠性，以确保系统的安全稳定运行。

4. 流体控制：火电厂阀门在调节流体介质的流量和压力方面具有重要作用，因此需要具备准确的调节能力。

三、火电厂阀门常见故障及处理措施阀门作为火电厂系统中的核心设备，其常见故障会严重影响火电厂的安全运行。

以下为阀门的常见故障及处理措施：1. 泄漏故障：阀门泄漏会导致能源浪费和系统不稳定。

处理措施包括检查和更换密封件、进行密封面研磨或替换等。

2. 操作不灵敏：阀门操作不灵敏会影响系统的流量和压力控制。

处理措施包括清洗阀门、润滑操作部件、调整操作手柄或更换相关零部件等。

3. 阀门堵塞：阀门堵塞会导致流体介质无法流通，影响系统正常工作。

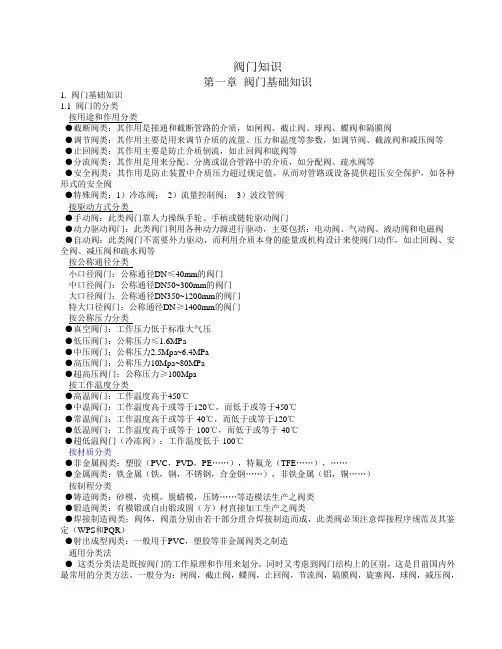

阀门知识第一章阀门基础知识1. 阀门基础知识1.1 阀门的分类按用途和作用分类●截断阀类：其作用是接通和截断管路的介质，如闸阀、截止阀、球阀、蝶阀和隔膜阀●调节阀类：其作用主要是用来调节介质的流量、压力和温度等参数，如调节阀、截流阀和减压阀等●止回阀类：其作用主要是防止介质倒流，如止回阀和底阀等●分流阀类：其作用是用来分配、分离或混合管路中的介质，如分配阀、疏水阀等●安全阀类：其作用是防止装置中介质压力超过规定值，从而对管路或设备提供超压安全保护，如各种形式的安全阀●特殊阀类：1）冷冻阀；2）流量控制阀；3）波纹管阀按驱动方式分类●手动阀：此类阀门靠人力操纵手轮、手柄或链轮驱动阀门●动力驱动阀门：此类阀门利用各种动力源进行驱动，主要包括：电动阀、气动阀、液动阀和电磁阀●自动阀：此类阀门不需要外力驱动，而利用介质本身的能量或机构设计来使阀门动作，如止回阀、安全阀、减压阀和疏水阀等按公称通径分类小口径阀门：公称通径DN≤40mm的阀门中口径阀门：公称通径DN50~300mm的阀门大口径阀门：公称通径DN350~1200mm的阀门特大口径阀门：公称通径DN≥1400mm的阀门按公称压力分类●真空阀门：工作压力低于标准大气压●低压阀门：公称压力≤1.6MPa●中压阀门；公称压力2.5Mpa~6.4MPa●高压阀门：公称压力10Mpa~80MPa●超高压阀门：公称压力≥100Mpa按工作温度分类●高温阀门：工作温度高于450℃●中温阀门：工作温度高于或等于120℃，而低于或等于450℃●常温阀门：工作温度高于或等于-40℃，而低于或等于120℃●低温阀门：工作温度高于或等于-100℃，而低于或等于-40℃●超低温阀门（冷冻阀）：工作温度低于-100℃按材质分类●非金属阀类：塑胶（PVC，PVD，PE……），特氟龙（TFE……），……●金属阀类：铁金属（铁，钢，不锈钢，合金钢……），非铁金属（铝，铜……）按制程分类●铸造阀类：砂模，壳模，脱蜡模，压铸……等造模法生产之阀类●锻造阀类：有模锻或自由锻或圆（方）材直接加工生产之阀类●焊接制造阀类：阀体，阀盖分别由若干部分组合焊接制造而成，此类阀必须注意焊接程序规范及其鉴定（WPS和PQR）●射出成型阀类：一般用于PVC，塑胶等非金属阀类之制造通用分类法●这类分类法是既按阀门的工作原理和作用来划分，同时又考虑到阀门结构上的区别，这是目前国内外最常用的分类方法，一般分为：闸阀，截止阀，蝶阀，止回阀，节流阀，隔膜阀，旋塞阀，球阀，减压阀，疏水阀，调节阀，安全阀等1.2 阀门主要技术性能阀门的各项主要技术性能是衡量阀门产品设计水平和加工质量的主要指标。

阀门常规知识讲解讲课人：曹海2008年7月阀门的概述•阀门是火力发电厂管道系统中不可缺少的重要部件,它们不仅控制机组的热力过程,而且还关系到机组的经济运行和安全。

如给水调节阀用来调节锅炉给水量，汽轮机调节阀控制着进入汽轮机的蒸汽流量，从而控制机组负荷，主蒸汽系统中的安全阀用来保证锅炉的安全运行。

常常因为一个阀门的故障而影响系统或整个机组的安全运行。

一、阀门的作用•它是用于接通或截断管道系统中的流通介质，或用于控制介质的流量和压力，或用于保证设备以及管路的安全。

二、对电厂阀门的要求•使用性能好(包扩密封性能、强度性能、调节性能、动作性能、流通性能等),强度高，流通阻力小，结构简单可靠，操作方便，维修简单，噪音低。

三、阀门的发展方向•火力发电厂机组向大容量、高参数方向发展，阀门也随着介质参数的提高，不断地向高温高压方向发展。

由于管道工作压力的提高，要求对阀门密封机构、密封性能、新型密封材料都要发生改变。

提高机组的自动控制能力，实行集中控制和遥控，简化管道系统中的阀门数量，研制开发集启动、减压、安全于一体的组合阀，对阀门的驱动装置和执行机构也提出了更高的要求。

第一节阀门的分类•按用途和作用分类:–关断阀门:闸阀、截止阀、蝶阀、旋塞阀、隔膜阀等。

–调节阀门：节流阀、压力调整阀、水位调整阀、疏水阀等。

–保护用阀门：安全阀和逆止阀。

•按门内的工作介质分：汽门、水门、油门、气门等。

•制造阀门主要零件的材料分：铸铁阀门、铸钢阀门、青铜阀、合金阀等。

•介质范围分：高压阀门、中压阀门、低压阀门等。

•按阀门的驱动方式分：手动阀门、电动阀门、液动阀门、气动阀门等。

一、闸阀（又称闸板阀）•它的工作原理是闸板沿管道中心线的垂直方向作直线升降运动，从而完成阀门的启闭。

优点是流动阻力小，开启、关闭力量较小，对管路介质流向不受限制。

缺点是两个密封面，加工复杂，成本高。

启闭时间长，启闭时密封面间易擦伤。

典型闸阀结构图二、截止阀•用途甚广，主要用于截止压力较高及口径不大的场合，它具有结构简单，制造和维修方便的优点。

目录目录 0第一章阀门的基本知识 (1)第一节概论 (1)第二节阀门的分类方法 (2)第三节阀门主要零件材料 (5)第四节阀门的型号编制方法 (17)第二章阀门的结构型式和用途 (23)一、闸阀 (23)二、截止阀 (26)三、节流阀 (28)四、止回阀 (29)五、旋塞阀 (30)六、球阀 (32)七、蝶阀 (35)八、安全阀 (38)第三章阀门研磨工具、磨料及研磨方法 (42)第一节阀门研磨工具 (42)第二节研磨材料 (44)第三节阀门的研磨原理 (49)第四节密封面的研磨方法 (52)第四章阀门的选用、安装、维护与操作 (58)第一节阀门的选用 (58)第二节安装 (66)第三节维护 (70)第四节操作 (72)第五章阀门的检查、修理与寿命 (75)第一节试压试漏 (75)第二节检修的一般程序 (78)第三节常见故障及预防 (79)第四节阀门的使用寿命 (82)第六章阀门常见故障解析 (84)第七章阀门拆装与修理 (104)第一章阀门的基本知识第一节概论阀门是管道系统中的重要部件，它的作用是用来切断或接通管路介质、调节介质的流量和压力，改变介质的流动方向，保护管路系统以及设备的安全。

工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空1.33×10-8Mpa（1×10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。

在发电厂热力系统管路中，阀门是必不可少的部件。

一台300MW 机组要使用几千只各种各样的阀门，这些阀门不仅控制机组的热力过程，而且关系着机组经济运行和安全，因此它们也是机组必不可少的组成部分。
