1 《结构力学》第03章在线测试 剩余时间： 46:42
答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
1、在梁的弯矩图发生突变处作用有什么外力？
A、轴向外力 B、横向集中力
C、集中力偶 D、无外力
2、静定结构的内力与刚度
A、无关 B、绝对大小有关
C、比值有关 D、有关
3、温度变化对静定结构会产生
A、轴力 B、剪力
C、弯矩 D、位移和变形
4、桁架计算的结点法所选分离体包含几个结点
A、单个 B、最少两个
C、任意个 D、最多两个
5、桁架计算的截面法所选分离体包含几个结点
A、单个 B、只能有两个
C、两个或两个以上 D、无穷多个
第二题、多项选择题（每题2分，5道题共10分）
1、外力作用在基本梁上时，附属梁上的
A、内力为零
B、变形为零
C、位移为零
D、反力为零 如有帮助欢迎下载支持
2 E、位移不为零
2、下列哪些因素对静定梁不产生内力
A、荷载
B、温度改变
C、支座移动
D、制造误差
E、材料收缩
3、梁上横向均布荷载作用区段的内力图的特征是
A、剪力图平行轴线
B、剪力图斜直线
C、剪力图二次抛物线
D、弯矩图平行轴线
E、弯矩图二次抛物线
4、如果某简支梁的剪力图是一平行轴线，则梁上荷载可能是
A、左支座有集中力偶作用
B、右支座有集中力偶作用
C、跨间有集中力偶作用
D、跨间均布荷载作用
E、跨间集中力作用
5、静定梁改变截面尺寸，下列哪些因素不会发生改变？位移
A、轴力
B、剪力
C、弯矩
D、支座反力 如有帮助欢迎下载支持
3 E、位移
第三题、判断题（每题1分，5道题共5分）
1、对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，不会改变其内力分布，也不会改变其变形和位移。

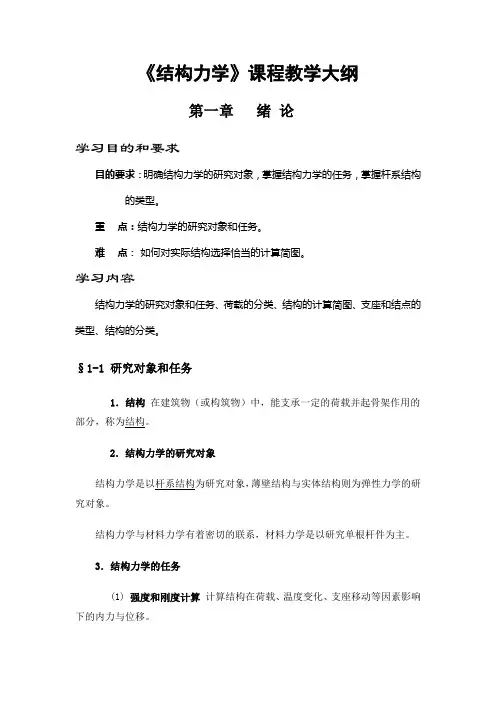

《结构力学》课程教学大纲
第一章 绪 论
学习目的和要求
目的要求：明确结构力学的研究对象，掌握结构力学的任务，掌握杆系结构的类型。
重 点：结构力学的研究对象和任务。
难 点： 如何对实际结构选择恰当的计算简图。
学习内容
结构力学的研究对象和任务、荷载的分类、结构的计算简图、支座和结点的类型、结构的分类。
§1-1 研究对象和任务
1．结构 在建筑物（或构筑物）中，能支承一定的荷载并起骨架作用的部分，称为结构。
2．结构力学的研究对象
结构力学是以杆系结构为研究对象，薄壁结构与实体结构则为弹性力学的研究对象。
结构力学与材料力学有着密切的联系，材料力学是以研究单根杆件为主。
3．结构力学的任务
(1) 强度和刚度计算 计算结构在荷载、温度变化、支座移动等因素影响下的内力与位移。 (2) 稳定性计算 分析结构的稳定性，计算结构在动力荷载下的反应。
(3) 研究结构的组成规律 讨论结构的组成规律及其合理形式。
4．结构力学与其他课程之间的联系
结构力学是一门技术基础课，它不但要用到数学、理论力学、材料力学的知识，而且也为后续课程如结构设计原理、桥梁、隧道、房建、水工结构及工程施工课程提供了必要的理论基础和计算方法。
§1-2 荷载的分类
荷载是作用在结构上的主动力，在交通土建工程中常见的荷载有：
1．按荷载作用时间的久暂分
（1）恒载 恒载是长期作用在结构上的荷载，如自重、土压力等。
（2）活载 活载是短期作用在结构上的荷载。
2．按荷载位置是否变化分
（1）固定荷载
如风荷载、雪荷载等。
（2）移动荷载 如各种行驶的车辆、人群、吊车等。
3．按荷载产生的动力效应可分为
（1）静力荷载 静力荷载是缓慢作用在结构上，不使结构产生显著的加速度，因而其惯性力可以忽略。
（2）动力荷载 动力荷载其大小、方向或作用点都随时间迅速发生变化，使结构产生显著加速度，由此产生的惯性力是不可忽略的。在工程计算中，车辆、风载等均为动力荷载，但仍按静力荷载进行计算，然后乘以动力系数，这样可以使计算得到简化。 qF(b)(a)4．其它因素 温度变化、支座移动、混凝土收缩、制造误差等，也会使结构产生变形或内力，广义地讲上述各因素也都可视为静力荷载。

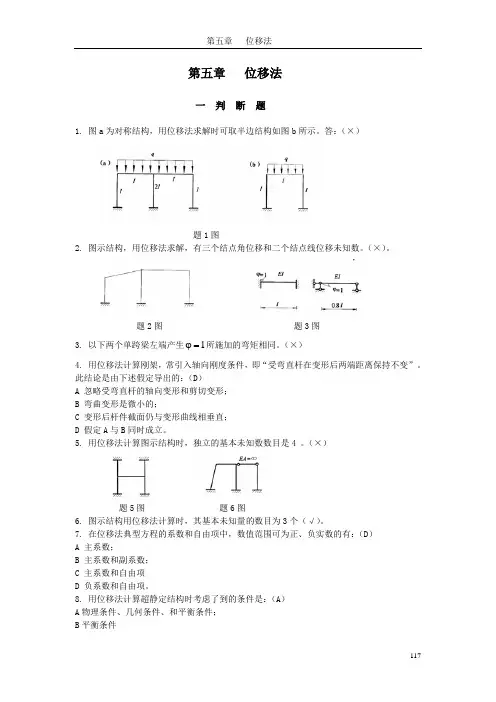

第五章 位移法
117 第五章 位移法
一 判 断 题
1. 图a为对称结构，用位移法求解时可取半边结构如图b所示。答：（×）
题1图
2. 图示结构，用位移法求解，有三个结点角位移和二个结点线位移未知数。（×）。
题2图 题3图
3. 以下两个单跨梁左端产生1所施加的弯矩相同。（×）
4. 用位移法计算刚架，常引入轴向刚度条件，即“受弯直杆在变形后两端距离保持不变”。此结论是由下述假定导出的：（D）
A 忽略受弯直杆的轴向变形和剪切变形；
B 弯曲变形是微小的；
C 变形后杆件截面仍与变形曲线相垂直；
D 假定A与B同时成立。
5. 用位移法计算图示结构时，独立的基本未知数数目是4 。（×）
题5图 题6图
6. 图示结构用位移法计算时，其基本未知量的数目为3个（√）。
7. 在位移法典型方程的系数和自由项中，数值范围可为正、负实数的有：（D）
A 主系数；
B 主系数和副系数；
C 主系数和自由项
D 负系数和自由项。
8. 用位移法计算超静定结构时考虑了到的条件是：（A）
A物理条件、几何条件、和平衡条件；
B平衡条件 第五章 位移法
118 C平衡条件与物理条件
D平衡条件与几何条件
9. 规定位移法的杆端弯矩正负时，对杆端而言，以顺时针为正，对结点则以逆时针为正，这一规定也适合于杆端剪力的符号规定。（×）
10. 图a对称结构可简化为图（b）来计算。（×）
题10图 题11图
11. 图示结构用位移法求解时，基本未知量个数是相同的（√）
12. 图示结构用位移法求解时，只有一个未知数（√）
题12图 题13图 题14图

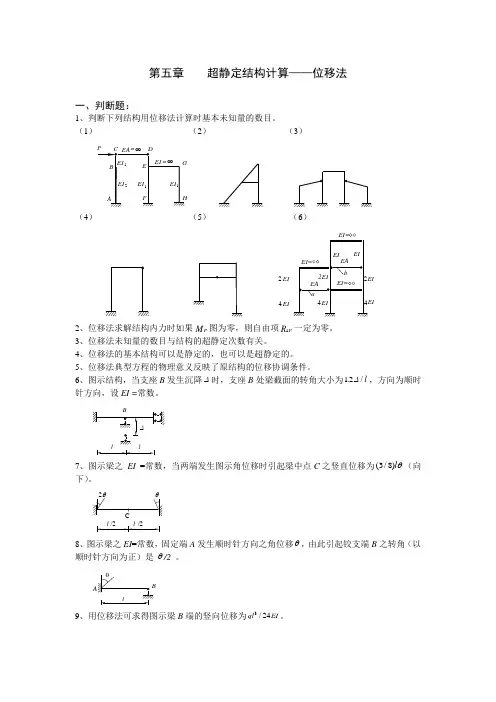

第五章 超静定结构计算——位移法
一、判断题：
1、判断下列结构用位移法计算时基本未知量的数目。
（1） （2） （3）
ABCDEFGHP1EI2EI1EI1EIEI=ooEA=oo
（4） （5） （6）
EIEIEIEI2EIEIEIEIEAEAabEI=EI=EI=24442
2、位移法求解结构内力时如果PM图为零，则自由项1PR一定为零。
3、位移法未知量的数目与结构的超静定次数有关。
4、位移法的基本结构可以是静定的，也可以是超静定的。
5、位移法典型方程的物理意义反映了原结构的位移协调条件。
6、图示结构，当支座B发生沉降时，支座B处梁截面的转角大小为12./l，方向为顺时针方向，设EI =常数。
Bll
7、图示梁之 EI =常数，当两端发生图示角位移时引起梁中点C之竖直位移为(/)38l（向下）。
/2/22llC
8、图示梁之EI=常数，固定端A发生顺时针方向之角位移，由此引起铰支端B之转角（以顺时针方向为正）是-/2 。
ABl
9、用位移法可求得图示梁B端的竖向位移为qlEI324/。 qBAELl
二、计算题：
10、用位移法计算图示结构并作M图，各杆线刚度均为i，各杆长均为 l 。
CBDAq
11、用位移法计算图示结构并作M图，各杆长均为 l ，线刚度均为i 。
qCBA
12、用位移法计算图示结构并作M图，横梁刚度EA →∞，两柱线刚度 i 相同。
hq2h
13、用位移法计算图示结构并作M图。E I =常数。
PPlllll/222EIEIEIl/2
第四章 超静定结构计算——力法
一、判断题：
