课程设计
.1
Autocad工程图绘制实用教程
【内容与要求】：
学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。
1 建立一张完整工程图的基本过程
在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：
（1） 建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。
（2） 建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。
（3） 根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。
（4） 调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。
本课完成如图1所示的一张工程图。 课程设计
.2
图1
2 建立标准图框
建立图幅为A3的标准图框
步骤1 建立新文件
（1） 单击菜单【文件】→【新建】命令，打开〖今日〗对话框。
（2） 单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。
步骤2 绘制图纸边界与绘图边界
（1） 单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。
（2） 系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。
图2 图3 课程设计
CAD工程图纸绘制与工艺要求
CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，通过CAD软件可以方便快捷地绘制出工程图纸。在绘制CAD工程图纸时，除了要遵循设计要求以外，还要考虑工艺要求，确保图纸能够准确地表达设计意图并方便实施。
首先，要了解工程图纸的标准符号和标注规范。各种元件的标准符号和标注方法在国家标准和行业标准中都有相应的规定，例如机械工程图中的坐标、尺寸标注和符号、电气工程图中的电路符号和标注等。熟悉这些标准符号和标注规范，对于正确理解图纸并与其他人进行沟通是非常重要的。
其次，在CAD绘图过程中，要确保图纸的准确性和一致性。在进行尺寸标注时，要尽量选用标准尺寸，避免出现不规范的尺寸。同时，要使用合适的CAD工具，如约束、层管理等功能来确保图纸的准确性。例如，在绘制机械零件时，可使用CAD软件的构件和装配功能来确保部件间的正确配合。
此外，绘制CAD图纸时要考虑到工程实施的实际情况，尽量简化图纸，减少不必要的细节。一方面，简化图纸可以提高图纸的可读性，减少阅读和理解图纸的难度；另一方面，简化图纸也有助于降低生产成本，减少生产过程中的工艺难度。因此，绘制CAD图纸时，需要结合具体的工艺要求来判断哪些细节需要表达，哪些可以省略。
此外，绘制CAD图纸的过程中还要注意图纸的完整性和一致性。图纸的完整性是指图纸上的内容要完整、准确、清晰，不缺少关键信息。一致性是指图纸中各种元素的相互关系要一致，如尺寸应与图形对应，符号与标注应一致等。同时，还要注意图纸的布局和比例，使整个图纸看起来美观、工整。
最后，在绘制CAD图纸时，要与实际工艺流程相结合，充分考虑工艺要求。例如，在绘制机械零件的图纸时，要考虑到零件的加工工艺，选择合适的加工方法，确保零件能够在实际生产中被顺利加工出来。在绘制电气工程图时，还要考虑到电气线路的敷设和连接方式，确保电气设备能够正常运行。
总结起来，CAD工程图纸的绘制与工艺要求密切相关。在绘制图纸时，要遵循标准符号和标注规范，确保图纸的准确性和一致性；同时，要简化图纸，减少不必要的细节，提高可读性和降低生产成本；还要充分考虑工艺要求，与实际工艺流程相结合，确保图纸能够在实际生产中得以顺利实施。只有在严格遵循这些要求的基础上，才能绘制出优秀的CAD工程图纸，为工程的实施提供有效的支持。
CAD建筑平面图绘图步骤:
一、设置绘图单位
选择［格式］――［单位］:精度由0.000改为0;单位：毫米
二、设置绘图界限（即选择打印纸大小）
选择［格式］――［绘图界限］:
如
设A3 :左下角为：0, 0右上角为：420, 297。（横向，纵向为：297, 420）
设A4 :左下角为：0, 0右上角为：297, 210。（横向，纵向为：210, 297）
三、设置绘图参数
设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用
“工具”一一“选项”中设置十字光标、精度、背景颜色等
四、设置图层 选择 ［格式］—— ［图层］ ：（见书后图层名举例）尽量将图层设置的多，准确，清 晰 1.如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层 删掉。
若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图
2. 次序”——前置或者后置
五、绘制图框、标题栏
在图框、标题栏图层 1：1 绘制图框标题栏。
图幅图框（单位 mm）
1:500 —— A0—— 14850*10500（左框 625，其他 250）
1:200 —— A1—— 84000*59400（左框 5000，其他 2000）
1:100 —— A2—— 59400*42000（左框 2500，其他 1000）
—— A3—— 42000*29700 （左框 2500，其他 1000）
1:50 —— A4—— 29700*21000（左框 1250，其他 500）
1:30 17820*12600 （左框 750，其他 300）
1:10 —— A2/100——5940*4200 （左框 250，其他 100）
1.如果同一张图纸出现两个比例， 放大的比例尺要按照和缩小比例尺的关系进行 倍数调整。比如 1:100和 1:50在同一个图框中，那么选择 1:100的图框， 1:100 的图纸按实际尺寸绘图，则 1:50的图要按实际尺寸 *2 来画图，需要注意的是， 在之后的标注里面， 1:50 的图要按原尺寸进行标注。

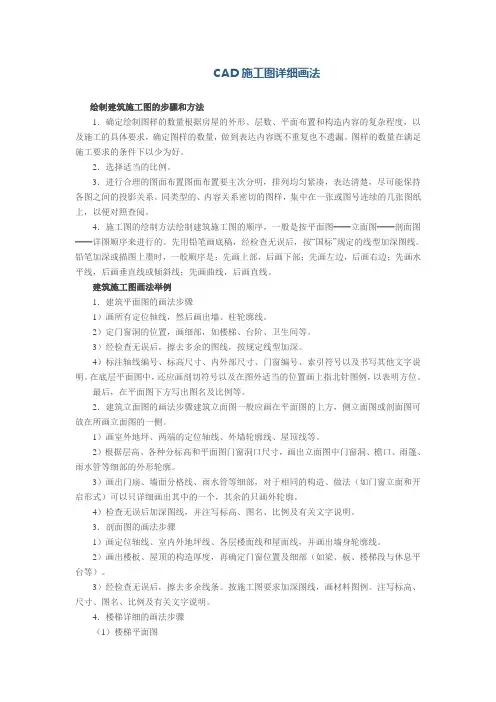

CAD施工图详细画法
绘制建筑施工图的步骤和方法
1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例
1．建筑平面图的画法步骤
1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
