CAD绘制工程图-平面图的绘制

CAD平面图绘制方法CAD（计算机辅助设计）是一种常用于工程设计和建筑绘图的软件工具。

在CAD软件中，我们可以使用各种功能和工具来绘制平面图。

本文将介绍一些常用的CAD平面图绘制方法和使用技巧。

1. 创建新图纸：在CAD软件中打开新的绘图界面，选择适当的单位和比例，以确保绘图的准确性。

通常，我们可以选择米或毫米作为单位，并根据绘图的尺寸选择合适的比例。

2. 绘制基本图形：使用CAD软件的绘图工具，如线段、圆、矩形等，绘制基本的平面图形。

例如，如果我们需要绘制一个房间的平面图，可以首先绘制房间的外框，然后再添加内部的墙壁、门窗等。

3. 使用辅助工具：CAD软件通常提供了一些辅助工具，如吸附、对齐、偏移等，以帮助我们更精确地绘制平面图。

例如，吸附功能可以使我们的绘图对象对齐到网格或其他参考线上，以确保图形的对称和一致性。

4. 添加文字和尺寸标注：在CAD平面图中，文字和尺寸标注对于准确传达设计意图非常重要。

我们可以使用CAD软件提供的文字工具添加文字说明，如房间名称、尺寸、标识等。

尺寸标注工具可以帮助我们准确测量绘图对象的尺寸，并进行标注。

5. 图层管理：CAD软件通常支持图层功能，这是一种将绘图对象分组和管理的方法。

通过使用图层功能，我们可以为不同的对象分配不同的图层，并根据需要更改其可见性和属性。

例如，我们可以将墙体、家具、电器等不同类型的对象分配到不同的图层上，以便更好地管理和编辑绘图。

6. 使用库文件和块：为了提高工作效率，我们可以使用CAD软件中的库文件和块功能。

库文件是一些预定义的图形元素，如家具、装饰物等，可以直接插入到绘图中。

块是一组绘图对象的组合，可以在绘图中重复使用。

通过使用库文件和块功能，我们可以节省时间和精力，在绘制平面图时快速添加常见的元素。

7. 导出和共享：完成平面图绘制后，我们可以将其导出到不同的文件格式，如PDF、JPEG等，以便与他人共享或打印。

CAD软件通常提供了导出功能，可以直接将绘图保存为所需的文件格式。

CAD文件中的平面与立面的绘制方法CAD（计算机辅助设计）是现代工程设计中广泛应用的工具之一，它可以帮助工程师、建筑师和设计师快速、准确地绘制平面图和立面图。

本文将介绍CAD文件中的平面与立面的绘制方法，以帮助读者更好地掌握CAD设计技巧。

一、绘制CAD平面图的方法平面图是表达物体在水平面上的形状和尺寸的图纸，它通常用于展示建筑物的平面布局、设备布局等。

以下是绘制CAD平面图的方法：1. 确定绘图比例：在使用CAD软件绘图之前，需要确定绘图的比例，常用的比例包括1:50、1:100等。

通过这种方式，可以将实际尺寸缩小至适合图纸的大小。

2. 选择合适的图层：图层是CAD文件中用于组织绘图对象的一种方式。

在绘制平面图时，可以根据需要创建多个图层，如墙体、家具、门窗等。

每个图层可以独立设置颜色、线宽等属性，使得图纸更加清晰易读。

3. 绘制线条和填充面：使用CAD软件的绘图工具，绘制平面图中的线条和填充面。

例如，通过直线工具绘制墙体的外轮廓，使用矩形工具绘制房间的内部结构等。

在绘制过程中，可以使用CAD软件提供的对齐、偏移等功能保证图纸的精确度。

4. 添加文字和标注：在平面图中添加文字和标注是必不可少的，可以使用CAD软件提供的文本工具实现。

标注可以包括尺寸标注、文字说明等，提供更多信息以便于理解图纸。

二、绘制CAD立面图的方法立面图是表达物体在垂直于水平方向上的形状和尺寸的图纸，通常用于展示建筑物的外观和立面特征。

以下是绘制CAD立面图的方法：1. 确定绘图比例：与绘制平面图相同，绘制立面图时也需要确定合适的绘图比例，以便在限定的图纸空间内准确表达物体的尺寸。

2. 选择合适的图层：与平面图相同，绘制立面图也需要选择合适的图层，并进行相应的设置。

可根据需要创建建筑物的外墙、窗户、门、立柱等图层，使图纸更加清晰易读。

3. 勾勒建筑物轮廓：使用CAD软件的绘图工具，绘制建筑物在垂直方向上的外轮廓。

例如，使用直线工具勾勒墙体的外形，使用圆弧工具勾勒窗户的形状等。

利用CAD进行平面图设计的步骤CAD（计算机辅助设计）是一种常用于工程和建筑设计的软件工具，可以帮助设计师更快速、精确地绘制平面图。

通过CAD软件，设计师可以轻松创建准确的模型和技术图纸。

下面将介绍利用CAD进行平面图设计的步骤。

第一步: 收集设计信息在使用CAD软件前，首先需要收集一些关于设计的信息，例如设计的目的、尺寸要求、风格倾向等。

这些信息将有助于你更好地理解并满足客户的需求。

第二步: 创建图层在CAD中，使用图层可以将设计分为不同的层次，从而更好地管理和编辑。

在设计平面图前，首先创建几个主要的图层，例如建筑物轮廓、家具布局、电气布线等。

这样可以在后续设计中更清晰地组织和分离各个元素。

第三步: 绘制建筑物轮廓在平面图中，建筑物轮廓是最重要的部分之一。

利用CAD软件的绘图工具，绘制建筑物的轮廓线。

确保按照设计提供的尺寸和比例进行准确绘制。

第四步: 添加分区和家具布局根据设计要求，使用CAD软件的多边形工具添加建筑物内部的分区。

可以根据不同功能，将建筑物分为客厅、厨房、浴室等区域。

然后，在各个分区中绘制家具的布局，比如沙发、餐桌、床等。

这些布局应该适应空间并符合设计的美学要求。

第五步: 添加电气布线在平面图中，电气布线是不可忽视的一部分。

利用CAD软件的线条工具，绘制墙壁内和天花板上的电线路线。

确保准确标记插座和开关的位置，以及灯具和电器的安装点。

第六步: 细节绘制和标注在完成基本布局后，进行细节绘制和标注。

使用CAD软件的绘图工具，绘制门窗、橱柜等细节，并进行尺寸标注。

这些细节将有助于建筑师、施工人员和其他相关人员更好地理解设计意图。

第七步: 检查和修正在完成平面图设计后，仔细检查绘图是否符合设计要求。

确保所有尺寸、标注和细节准确无误。

如果需要，进行必要的修正和调整，以确保设计的准确性和完整性。

第八步: 输出平面图最后，将设计好的平面图输出为符合要求的格式，例如PDF或图像文件。

这样可以更方便地与客户、建筑师和施工人员分享和交流设计。

AutoCAD绘制平面图的基本方法和步骤一、图形的绘制：1·将AutoCAD打开；2·左键点工具栏中的“直线”图标（左侧第一个图标），在“图形窗口”中确定绘图起点位置；点左键；3·在“命令行”中输入直线长度（如：10000mm、2000mm……此数字在命令行中显示）；点左键；按空格键；4·将“十字叉”折向下一步绘图方向；输入直线长度（同前），点左键……。

按“Esc”退出，然后进行下一步操作；按照上述方法至该图形绘完。

注意：①如果绘制的图形太大则左键点菜单栏中的“视图”，在其下拉列表中点“全部”。

②绘制直线，将“正交”打开，反之则关闭；如果需在线段中间绘制另一条线段则将“对象捕捉”关闭，在线段端绘制另一条线段则将“对象捕捉”打开。

③每完成上一道步骤后，都要按“Esc”键退出，然后进行下一道步骤。

二、图形移动：框选要移动的图形，选好点左键，点右键，在下拉列表中左键点“移动”，左键点要移动的图形，将“正交”和“对象捕捉”关闭，然后将图形移动到需要的位置，按左键即完成。

按“Esc”退出，然后进行下一步操作。

三、“点”的绘制：（如：绘制桥板钢筋排号图就用此方法）1·绘制线段；2·左键点菜单栏中的“格式”，在其下拉列表左键点“点样式”，在显示的窗口中选择“点”的样式，选好点左键；在“点的大小（S）”中输入“点”的大小值；左键点“按绝对单位设置大小（A）”，点左键；3·左键点菜单栏中的“绘图”，在其下拉列表中，左键选“点”，在其下拉列表中左键点“定数等分（D）”或“定距等分（M）”，左键点需要设置“点”的对象；（在命令行中）输入“定数等分（D）”或“定距等分（M）”的数值（如：50、100或50、100……此数值在命令行中显示）；按空格键；4·框选要移动的对象，点左键；点右键，在其下拉列表中点“移动”；将图形拉大，将“十字叉”放在移动对象上，点左键，将移动对象拉至需要的位置，点左键即完成。

如何在CAD中绘制建筑平面图建筑平面图是建筑工程中非常重要的一部分，它可以提供建筑物内部和外部结构的详细视图。

在CAD软件中绘制建筑平面图可以帮助建筑师、设计师和工程师更好地理解和规划建筑项目。

下面将介绍一些在CAD软件中绘制建筑平面图的技巧和步骤。

第一步是创建新文件。

打开CAD软件后，选择“新建”或“创建新文件”的选项。

根据需要选择单位和比例尺，并设置页面大小。

通常建议选择常用的比例尺，如1:100或1:200。

接下来，确定平面图的布局和尺寸。

平面图必须准确反映建筑物内部的布局和细节。

首先，在CAD软件中绘制建筑物的外框线，包括墙壁、门和窗户的位置。

然后使用CAD软件的线段、多段线和圆等基本工具绘制建筑物的内部结构。

随后，添加建筑物的细节。

根据实际需求，使用CAD软件的文本工具添加文字说明、尺寸标注和箭头等细节。

确保所有细节都清晰可读，并使用正确的字体和尺寸。

在进行CAD绘图时，还应该注意使用图层功能。

图层可以帮助我们将不同元素分组和管理。

例如，可以创建一个“墙壁”图层，用于绘制和编辑建筑物的墙壁。

创建图层后，可以选择将线条、文本和图像放置在该图层上，以保持文件的可读性和整洁性。

此外，还应该学会使用CAD软件的复制和镜像功能。

复制功能可以帮助我们快速创建相似的元素，如多个窗户或门。

镜像功能可以使我们在建筑平面图的两侧对称地绘制建筑元素。

另一个重要的技巧是使用CAD软件的阵列和块功能。

阵列功能可以帮助我们创建大量相同的元素（如柱子或标志），而块功能则可以将多个元素组合成单个对象，以减少文件的大小和复杂性。

最后，在绘制完建筑平面图后，要定期进行保存，并使用CAD软件的打印或导出功能生成实际使用的版本。

这样可以确保我们可以随时访问和共享平面图。

通过学习和掌握CAD软件的基本功能和技巧，我们可以在建筑设计和规划过程中更加高效和准确地绘制建筑平面图。

然而，需要注意的是，这只是绘制建筑平面图的基本步骤，具体的方法和技巧可能因软件版本的不同而有所差异。

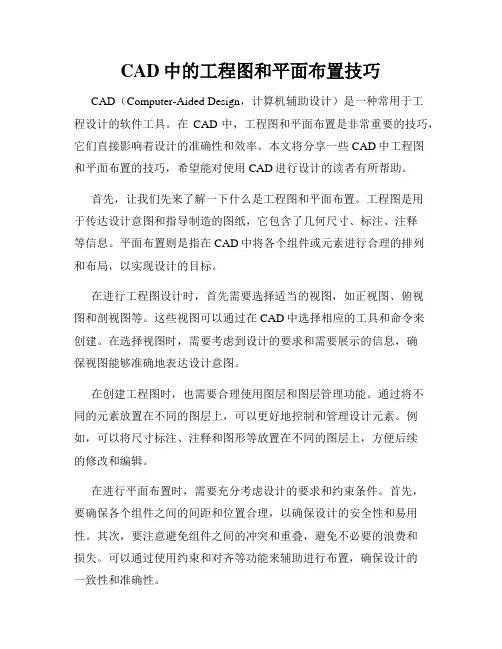

CAD中的工程图和平面布置技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用于工程设计的软件工具。

在CAD中，工程图和平面布置是非常重要的技巧，它们直接影响着设计的准确性和效率。

本文将分享一些CAD中工程图和平面布置的技巧，希望能对使用CAD进行设计的读者有所帮助。

首先，让我们先来了解一下什么是工程图和平面布置。

工程图是用于传达设计意图和指导制造的图纸，它包含了几何尺寸、标注、注释等信息。

平面布置则是指在CAD中将各个组件或元素进行合理的排列和布局，以实现设计的目标。

在进行工程图设计时，首先需要选择适当的视图，如正视图、俯视图和剖视图等。

这些视图可以通过在CAD中选择相应的工具和命令来创建。

在选择视图时，需要考虑到设计的要求和需要展示的信息，确保视图能够准确地表达设计意图。

在创建工程图时，也需要合理使用图层和图层管理功能。

通过将不同的元素放置在不同的图层上，可以更好地控制和管理设计元素。

例如，可以将尺寸标注、注释和图形等放置在不同的图层上，方便后续的修改和编辑。

在进行平面布置时，需要充分考虑设计的要求和约束条件。

首先，要确保各个组件之间的间距和位置合理，以确保设计的安全性和易用性。

其次，要注意避免组件之间的冲突和重叠，避免不必要的浪费和损失。

可以通过使用约束和对齐等功能来辅助进行布置，确保设计的一致性和准确性。

此外，对于大型项目或复杂设计，可以使用块和符号库来提高效率。

块是指一组元素或对象的组合，可以重复使用，提高设计的一致性和快速性。

符号库则是保存了一系列常用的图元或符号，可以直接插入到设计中。

通过使用块和符号库，可以减少重复劳动和提高设计效率。

最后，我们还需要注意工程图和平面布置的规范和标准。

不同行业和国家可能会有不同的标准和要求，我们需要根据实际情况选择合适的标准并遵循。

这不仅有助于与他人沟通和合作，还可以提高设计质量和可靠性。

综上所述，工程图和平面布置是CAD设计中非常重要的技巧。

cad画平面图教程CAD(计算机辅助设计)是一种利用计算机进行图形绘制和设计的技术，广泛应用于建筑、机械、电子等行业。

而平面图是CAD中最基本的图形展示形式之一，这里将为你介绍CAD画平面图的基本教程。

首先，打开CAD软件并选择“新建”或“新建文档”，即可创建一个新的画布。

接下来，设置图纸的布局和尺寸。

你可以通过“布局”选项来选择横向或纵向布局，并设置图纸的比例尺。

在画布上创建基础图形。

你可以使用CAD软件提供的基本绘图工具，如直线工具、圆形工具、矩形工具等来创建基础图形。

点击相应的工具，然后在画布上点击鼠标来确定起点和终点，从而创建出相应的图形。

编辑和调整图形。

CAD软件提供了丰富的编辑工具，使你可以对已经创建的图形进行调整和修改。

你可以使用拖动、旋转、缩放等编辑操作来调整图形的位置、大小和形状，或者使用剪切、复制、粘贴等工具来对图形进行进一步处理。

标注和注释。

在绘制平面图时，标注和注释是非常重要的，它们可以提供关于图形的更多信息。

你可以使用CAD软件提供的文字工具来添加文字标注，如标明长度、角度和图形的名称等。

同时，还可以使用CAD软件提供的标尺工具来添加尺寸标注，对图形进行精确测量。

应用图层和图块。

为了方便管理和编辑图形，你可以将它们分别放置在不同的图层中。

CAD软件提供了图层管理功能，你可以创建、编辑和调整不同的图层，并根据需要显示或隐藏它们。

另外，你还可以将一组图形定义为图块，并在其他图纸中复用它们。

保存和导出图纸。

一旦完成绘制平面图，记得及时保存你的作品。

CAD软件通常提供多种保存格式，你可以选择保存为CAD格式(.dwg)以便后续编辑，或者保存为其他常见的图像格式如JPEG、PNG等以便在其他软件中查看和共享。

综上所述，CAD画平面图需要掌握基本的绘图工具和编辑技巧，同时需要注意标注和注释，以及图层和图块的应用。

随着不断的练习和经验积累，你将能够更加熟练地使用CAD软件来绘制出精确、清晰的平面图。

使用CAD绘制平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用的绘图工具，可以用于制作平面图、工程图等。

本文将介绍使用CAD绘制平面图的步骤，帮助初学者快速了解并掌握使用CAD进行平面图设计的技巧。

第一步：创建新的绘图文件打开CAD软件后，首先需要创建一个新的绘图文件。

在CAD的主界面上选择文件-新建，或者使用快捷键Ctrl+N，即可创建一个空白的绘图文件。

第二步：设置绘图单位和比例尺在开始绘图之前，我们需要根据实际需要设置绘图的单位和比例尺。

在CAD的主界面上，选择格式-单位，或者使用快捷键Ctrl+Shift+U，弹出单位设置对话框。

根据实际需求选择合适的单位（如英制或公制），并设置适当的比例尺，以确保绘制的平面图符合实际尺寸比例。

第三步：绘制基本图形在CAD中，可以使用各种命令和工具来绘制各种基本图形，如线段、圆形、矩形等。

根据平面图的需求，选择相应的绘图命令，通过指定坐标或者拖拽方式来绘制基本图形。

可以使用鼠标进行缩放、平移等操作，以便更好地查看和编辑绘制的图形。

第四步：添加文本和标注在绘制平面图时，通常需要添加文本和标注，以说明各个元素的名称、尺寸等信息。

在CAD的主界面上，选择插入-文本，或者使用快捷键Ctrl+Shift+T，即可插入文本。

通过点击绘图界面指定文本位置，并输入相应的文字内容，完成文本添加。

对于标注，可以使用标注命令，在绘图界面指定标注的起点和终点，并输入相应的标注文字。

第五步：编辑和修改图形在CAD中，可以对已绘制的图形进行编辑和修改，以满足实际需求。

选择编辑-修改，或者使用快捷键Ctrl+M，进入编辑和修改模式。

通过选择需要编辑的图形，可以对其进行平移、缩放、旋转等操作。

还可以通过裁剪、延长、连接等命令来修改图形的形状和尺寸。

第六步：设置图层和图层属性在CAD中，图层可以用于控制和管理不同元素的显示和编辑。

选择格式-图层管理器，或者使用快捷键Ctrl+Shift+L，打开图层管理器对话框。

CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。

绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。

步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。

这包括项目的规模、功能分区、使用要求等。

理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。

步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。

底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。

通过准确绘制底图，可以为后续的设计提供一个清晰的背景。

步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。

根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。

步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。

这可以帮助建筑师和其他设计师更好地理解建筑物的布局。

使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。

步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。

通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。

使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。

步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。

这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。

在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。

步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。

这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。

使用CAD软件绘制精确的平面图方法与技巧CAD软件是现代设计和工程领域中常用的工具，它能够帮助用户以精确和高效的方式进行设计和绘图。

在CAD软件中，绘制精确的平面图是非常重要的，因为它是构建复杂设计和工程项目的基础。

在本文中，我们将介绍几种使用CAD软件绘制精确平面图的方法和技巧。

1. 设置绘图单位和精度在开始绘制平面图之前，首先要设置绘图单位和精度。

单位可以是英寸、毫米、米等，根据需要选择合适的单位。

精度决定了绘图的精确度，可以设置到小数点后几位。

选择适当的单位和精度可以确保绘制的平面图达到所需的精确度和准确性。

2. 使用准确的测量工具CAD软件提供了各种测量工具，如直尺、角度测量器、距离测量器等。

在绘制平面图时，使用这些准确的测量工具可以帮助我们准确地确定线段的长度、角度等要素。

确保测量工具的准确性，以便获得精确的测量结果。

3. 使用几何约束CAD软件通常提供了几何约束功能，可以帮助我们在绘图过程中确保几何关系的精确性。

例如，我们可以使用水平约束来确保线段的水平位置，使用垂直约束来确保线段的垂直位置，使用等长约束来确保线段的长度相等等。

使用几何约束功能可以减少错误和调整的需要，使绘图更加快速和精确。

4. 使用辅助绘图工具CAD软件提供了许多辅助绘图工具，如网格、参考线、对称线等。

这些工具可以帮助我们在绘图时保持对称性、平行性和一致性。

例如，我们可以使用网格来对齐线段或点，使用参考线来指导绘图的方向等。

使用辅助绘图工具可以提高绘图的准确性和一致性。

5. 使用图层和图层管理图层功能是CAD软件中非常重要的一部分，它可以帮助我们组织和管理绘图中的不同元素。

通过使用不同的图层，我们可以将平面图中的不同元素，如线段、文字、注释等，进行分类和区分。

这不仅可以提高绘图的清晰度，还可以在需要时方便地修改和编辑不同的元素。

6. 使用动态输入和对象捕捉CAD软件通常提供了动态输入和对象捕捉功能，可以使绘图更加快速和精确。

简述cad绘制工程图纸的大致流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor.I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!CAD绘制工程图纸大致流程：①项目启动：明确绘图需求，收集工程数据，包括设计规范、尺寸、材料信息等，设定图纸比例和图层规划。

②软件设置：打开CAD软件（如AutoCAD），根据项目需求设置单位（如毫米mm）、图限、文字样式、线型等。

③建立图框：绘制或导入标准图框，定义标题栏，填写工程名称、比例尺、设计者等基本信息。

④布局规划：在模型空间或布局空间规划图纸布局，确定各视图位置（如平面图、立面图、剖面图）。

⑤绘制基础图形：使用绘图工具（如直线Line、圆Circle、多段线Polyline）绘制工程主体结构，遵循工程制图标准。

⑥标注尺寸：对绘制的图形进行精确尺寸标注，使用尺寸标注工具（Dimension），确保所有尺寸清晰准确。

⑦添加细节：细化图纸，包括材料符号、图例、文字注释等，使用文本工具输入必要的技术说明和注意事项。

⑧检查与修正：审查图纸，检查尺寸、比例、标注的准确性，修正发现的错误或不清晰之处。

⑨图层管理：整理和优化图层，隐藏或锁定非当前工作图层，保持图纸整洁有序。

⑩输出与打印：最终确认无误后，根据需要输出DWG文件或转换成PDF等通用格式；设置打印参数，预览无误后进行打印或提交电子版图纸。

CAD绘制建筑平面图教程建筑平面图是建筑设计中非常重要的一部分，它用于展示建筑物的各个平面，并且能够为建筑师、工程师和施工人员提供准确的信息。

在现代建筑设计中，计算机辅助设计（CAD）软件被广泛应用于建筑平面图的制作。

本教程将介绍如何使用CAD软件来绘制建筑平面图。

第一步是打开CAD软件。

在首次打开软件时，需要选择正确的工作单位和图纸尺寸。

通常，建筑平面图的常用单位是米或英尺，而图纸尺寸可以根据需要进行选择。

接下来，在CAD软件中创建一个新的图纸。

可以使用矩形工具或者使用命令行输入图纸的尺寸来创建一个矩形。

确保图纸的尺寸足够大，以便能够容纳所有需要绘制的内容。

在开始绘制建筑平面图之前，应该先绘制建筑物的外墙。

可以使用直线工具或者多边形工具来绘制建筑物的外墙轮廓。

确保依照建筑设计图或者草图的比例来绘制外墙，以保证准确性。

绘制完外墙后，可以添加分区线。

分区线用于将建筑物的平面划分为不同的功能区域，例如卧室、厨房、客厅等。

可以使用直线工具或者多边形工具来绘制分区线。

接下来，可以开始绘制内墙。

内墙的位置和数量是根据建筑设计图或者草图确定的。

使用直线工具或者多边形工具来绘制内墙。

确保内墙与外墙相连，并且根据需求确定内墙的尺寸和位置。

绘制内墙后，可以绘制门窗的位置和尺寸。

门窗的位置和数量也是根据建筑设计图或者草图确定的。

可以使用CAD软件提供的门窗预设来快速绘制。

确保门窗与墙体相连，并且尺寸准确。

完成门窗的绘制后，可以添加细节信息，例如卫生间、阳台、楼梯等。

细节信息的绘制方法因具体情况而异，可以使用CAD软件提供的工具或者自定义绘制。

最后，可以添加文字标注和符号。

文字标注用于标明不同区域和房间的名称，而符号用于标示一些特定的设施和设备，例如插座、灯具等。

可以使用CAD软件提供的注释工具来添加文字和符号。

完成上述步骤后，建筑平面图基本完成。

可以使用CAD软件提供的打印功能来输出平面图，以便于查看和分享。

在输出前，需要设置正确的比例和图纸布局，以便于打印的平面图具有清晰的细节和准确的比例。

AutoCAD绘制工程平面图方法详解章节一：介绍AutoCAD软件AutoCAD是一种专业的计算机辅助设计（CAD）软件，被广泛应用于工程绘图领域。

它提供了丰富的绘图功能和工具，可以帮助工程师、建筑师和设计师进行准确、高效的平面图绘制。

章节二：平面图绘制前的准备工作在开始绘制平面图之前，需要进行一些准备工作。

首先是确定绘图的比例尺，并将图纸设置为相应比例。

其次，要明确绘图的范围和要绘制的内容，包括建筑物的平面布局、尺寸和标注等。

此外，还需要收集相关的技术规范和标准，以确保绘制出符合规范的平面图。

章节三：绘制基本图形对象在AutoCAD中，可以使用各种命令和工具绘制基本的图形对象，如线段、圆形、矩形等。

通过命令行或工具栏，可以选择相应的绘图命令，并通过指定坐标点或使用鼠标进行绘图。

绘制完基本图形后，可以使用编辑工具调整和修改图形的形状。

章节四：应用图层管理图层管理是AutoCAD中的重要功能之一。

通过将绘图对象分配到不同的图层上，可以实现对不同对象的控制和管理。

比如可以将墙体、门窗、家具等对象分别放置在不同的图层上，并通过图层的显示和隐藏来方便地控制平面图的显示效果。

章节五：应用尺寸和标注在绘制工程平面图时，尺寸和标注是至关重要的。

AutoCAD提供了丰富的尺寸和标注工具，可以帮助用户精确地标注和测量图纸上的各种尺寸和距离。

通过选取不同的尺寸样式和设置相应的标注标准，可以方便地添加尺寸和标注到平面图上。

章节六：应用块定义块定义是AutoCAD中的重要概念之一。

通过将一组图形对象合并为一个块，并对该块进行定义和命名，可以实现对图形的复用和编辑。

比如可以将一组窗户图形定义为一个块，并在平面图中多次重复使用。

当需要修改窗户图形时，只需要修改一处块定义即可，所有使用该块的地方都会自动更新。

章节七：应用图纸布局和打印设置在完成平面图的绘制后，需要进行图纸布局和打印设置。

通过图纸布局，可以将绘制好的平面图放置在相应的图纸空间中，并设置打印比例和其他相关参数。

CAD绘制平面图步骤CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，能够以高效的方式创建和编辑各种类型的图纸。

在CAD软件中，绘制平面图是其中的一个常见任务。

本文将为您介绍CAD绘制平面图的步骤，帮助您更好地掌握和应用这一技巧。

步骤一：创建新文件在CAD软件中打开一个新的文件。

通常，您可以在“文件”或“新建”菜单中找到此选项。

选择适用于您需绘制的平面图的文件类型，如2D 或3D。

步骤二：设置图纸尺寸与比例在CAD软件中，您需要设置图纸的尺寸和比例。

通常，您可以在“格式”或“页面设置”菜单中找到此选项。

输入您所需要的尺寸，如纸张的宽度和高度。

然后选择适当的比例，如1:50或1:100，以确保绘图的准确性。

步骤三：绘制墙壁使用CAD软件的绘图工具，在平面图上绘制墙壁的轮廓。

您可以使用“直线”工具绘制直线墙壁，也可以使用“偏移”工具绘制更复杂的墙壁结构。

确保根据实际尺寸正确绘制墙壁，以便后续绘制其他元素时能够正确对齐。

步骤四：添加门窗在绘制墙壁后，使用CAD软件中的相应工具绘制门和窗户。

一般来说，您可以在CAD软件的工具栏中找到这些工具。

选择适当的工具，根据实际尺寸和位置在图纸上绘制门窗。

步骤五：绘制家具和设备通过使用CAD软件中的符号库或绘图工具，将家具和设备添加到平面图中。

根据实际尺寸和位置，在适当的位置绘制床、沙发、桌子、电视等家具。

同样，您可以使用CAD软件中的符号库来插入灯具、家电等设备。

步骤六：添加标注和尺寸在平面图上添加标注和尺寸，以说明各个元素的具体尺寸和位置。

使用CAD软件提供的标注工具，将文字标签添加到图纸中，标明墙壁长度、门窗尺寸等。

确保标注清晰易读，并与绘图精确对齐。

步骤七：保存和打印完成绘制平面图后，保存文件以保留您的工作成果。

可以选择“文件”菜单中的“保存”选项，并选择适当的文件格式进行保存。

如果需要打印图纸，可以选择“文件”菜单中的“打印”选项，根据需要设置打印参数，并选择打印机进行打印。

cad建筑平面图怎么画CAD建筑平面图是建筑设计中常见的一种表达方式，通过使用CAD软件进行绘制，可以准确、快捷地展示出建筑物的布局和各个空间的大小关系。

本文将从准备工作、图纸建立、建筑元素标注等几个方面介绍CAD建筑平面图的绘制方法。

首先，绘制CAD建筑平面图之前，我们需要进行一些准备工作。

首先是确定绘图的比例尺，根据实际情况选择合适的比例尺，一般常用的有1:100、1:200等。

其次是收集建筑设计相关的资料和数据，包括平面布局图、建筑尺寸、功能分区等。

这些资料将成为我们绘制CAD建筑平面图的基础。

接下来，我们开始进行CAD建筑平面图的图纸建立。

打开CAD软件，创建一个新的图纸。

首先，我们需要设置合适的图纸尺寸和打印比例。

在CAD软件中，可以选择标准的图纸尺寸，也可以根据需要设置自定义的图纸尺寸。

接着，我们需要设置图纸的打印比例，确保图纸的尺寸在比例尺范围内。

在CAD建筑平面图的绘制过程中，我们需要合理选择使用的工具和命令。

首先，我们可以使用线段工具绘制建筑物的外轮廓。

根据建筑设计图纸上的尺寸和比例，通过绘制连接各个点的直线来完成建筑物的外围轮廓。

接着，我们可以使用矩形工具绘制建筑物内部的空间布局。

根据功能分区图，通过绘制矩形来表示不同的房间、走廊和门窗的位置。

此外，我们还可以使用圆形、椭圆形等工具来绘制建筑物中的柱子、墙角等特殊元素。

在绘制建筑平面图过程中，标注建筑元素是非常重要的一步。

首先，我们可以使用文字工具添加文字标注，标注建筑物的名称和房间的功能。

其次，我们可以使用尺寸工具标注建筑物的各个尺寸，包括房间的长度、宽度和高度等。

通过合理的尺寸标注，可以方便后续的施工和检查工作。

此外，还可以使用箭头工具和注释工具添加其他需要强调的信息。

除了建筑元素的标注，CAD建筑平面图还可以添加一些其他的细节信息，例如符号图例和图纸说明。

符号图例可以说明各种建筑元素的含义和规格，使得图纸更加易读且一目了然。

CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。

它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。

对于建筑平面图的绘制，以下是一些重要步骤和要点。

第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。

这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。

收集到的信息将作为绘图的依据。

第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。

根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。

第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。

根据设计要求，绘制建筑物的外界轮廓线条。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。

第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。

可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。

确保按比例准确地绘制空间，并保持适当的尺寸和间距。

第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。

使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。

添加文字注释，标明房间名称或其他重要信息。

第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。

这包括窗户、门、楼梯、卫生间等。

使用CAD软件提供的绘图工具，绘制并标注这些细节。

确保它们与建筑平面图的比例和尺寸相符。

第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。

确保图纸的准确性和一致性，以及符合设计要求。

检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。

第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。

可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。

如何在CAD中绘制精确的平面图CAD（计算机辅助设计）软件是现代设计师不可或缺的工具。

无论是建筑师、工程师还是设计师，都需要使用CAD软件来绘制精确的平面图。

在本文中，我们将探讨一些在CAD中绘制精确平面图的技巧和注意事项。

第一步是为你的绘图创建一个新的文件。

选择适合你设计需求的板块大小，并设置文件的比例尺。

这将确保你的平面图能够准确地反映真实尺寸。

接下来，选择合适的绘图工具。

CAD软件提供了许多绘图工具，如直线工具、弧线工具、多边形工具等。

根据你的需要，选择最适合你绘制平面图的工具。

在进行绘图之前，确保你的CAD软件已经设置好了正确的单位和精度。

这可以防止在绘制过程中出现尺寸和数值方面的误差。

开始绘制你的平面图。

使用直线工具绘制房间的外墙。

确保你准确地绘制出每个角的位置。

在绘制过程中，你可以使用CAD软件的参考线和对齐工具来帮助你确保绘制的直线与其他元素对齐。

一旦外墙绘制完成，接下来你可以绘制内部的隔墙和门窗。

使用CAD软件提供的工具，你可以轻松地绘制出精确的尺寸和位置。

在绘制门窗时，确保你准确地绘制出门窗的位置和尺寸。

你可以使用CAD软件的测量工具来确保门窗的尺寸与设计要求一致。

在绘制隔墙时，注意绘制隔墙的精确尺寸和位置。

你可以使用CAD软件的对齐工具来确保隔墙与其他元素对齐。

完成隔墙和门窗的绘制后，你可以添加更多的细节，如家具、电器等。

使用CAD软件提供的库存家具模型，可以节省大量的时间和努力。

确保对这些模型进行准确的缩放和定位。

一旦绘制完成，你可以使用CAD软件提供的标注工具来添加尺寸标注和文字说明。

这些标注和文字说明将提供给施工人员参考，并确保他们可以正确地理解你的设计意图。

在整个绘图过程中，要定期保存你的文件。

这样可以防止意外丢失数据，并允许你随时回溯到之前的版本。

总结起来，在CAD中绘制精确的平面图需要注意以下几点：准确设置比例尺、选择适合的绘图工具、确保正确的单位和精度、使用参考线和对齐工具辅助绘图、添加必要的标注和文字说明。

使用AutoCAD绘制平面图一、AutoCAD简介AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计软件，广泛应用于建筑、机械、电气等领域。

它以其强大的绘图功能和丰富的功能模块闻名于世。

二、绘制平面图的基本步骤1. 打开AutoCAD软件，创建一个新的绘图文件；2. 设置图纸的尺寸和比例，确保绘图的准确性；3. 绘制房间的外墙轮廓，可以使用线条、矩形或多边形工具；4. 根据实际尺寸绘制门窗、墙壁厚度等细节；5. 添加地板、天花板、墙壁材质等表面细节；6. 标注尺寸和箭头指示，确保图纸的可读性；7. 添加图例、图框和公司标志等辅助元素；8. 保存图纸并输出为打印文件或者图像文件。

三、使用AutoCAD进行精确绘图1. 利用坐标系进行定位：在AutoCAD中，可以通过输入坐标值或使用基于对象参照的定位功能来确保绘图的精度。

可以使用绝对坐标或相对坐标进行绘图，以满足不同需求；2. 使用几何约束：AutoCAD提供了多种几何约束工具，可以将对象的位置、大小、相对关系等进行约束，确保图纸的准确性和一致性；3. 应用尺寸约束：在绘制平面图时，尺寸约束非常重要。

AutoCAD提供了多种尺寸约束工具，可以轻松地添加和编辑尺寸，确保绘图的准确性和一致性。

四、常用命令和工具1. 绘图命令：AutoCAD提供了多种绘图命令，如线条、圆形、矩形、多边形等，可以根据需要选择合适的命令进行绘图；2. 修改命令：AutoCAD提供了多种修改命令，如移动、复制、删除、旋转、缩放等，可以在绘图过程中对对象进行调整和修改；3. 图层管理：AutoCAD的图层管理功能非常强大，可以将不同元素放置在不同的图层上，方便后续编辑和管理；4. 图块：AutoCAD中的图块是可以重复使用的元素，可以将常用的元素制作成图块，提高绘图效率；5. 参数化设计：AutoCAD提供了参数化设计功能，可以通过设置参数和公式来实现绘图的自动化和灵活性。

在CAD中绘制平面和立面图的技巧CAD（计算机辅助设计）是一种广泛用于制图和设计领域的软件工具。

它可以帮助我们以高效的方式绘制平面和立面图。

下面是几个在CAD中绘制平面和立面图的技巧。

1. 使用图层：在开始绘图之前，我们可以创建不同的图层来区分各个元素。

比如，我们可以有一个用于绘制墙壁的图层、一个用于绘制地板的图层等等。

通过使用图层，我们可以更轻松地对图纸进行管理和修改。

2. 准确测量：绘制平面和立面图需要准确的测量数据。

在CAD中，我们可以使用测量工具来获取尺寸。

确保在绘图之前，在纸上或草图上准确地测量和标记出所有尺寸，并将这些数据输入到CAD软件中。

3. 绘制基本图形：在CAD中，我们可以使用基本图形工具来绘制平面和立面图中的各个元素，如墙壁、窗户、门等。

这些基本图形可以通过设置尺寸、旋转和缩放来进行调整，以适应我们的设计需求。

4. 使用外部文件：在CAD中，我们可以导入和使用外部文件，如平面图和建筑图纸。

通过导入这些文件，我们可以更快速地创建平面和立面图，并确保它们与其他设计元素的一致。

5. 应用材质：在CAD中，我们可以使用材质库来为绘图元素添加适当的材质。

比如，我们可以为墙壁添加砖石纹理，为地板添加木纹材质等。

这些材质可以增强图纸的可视化效果，使其更具真实感。

6. 使用标注和文字：在CAD中，我们可以使用标注和文字工具来添加尺寸、注释和说明。

这些标注和文字可以帮助其他人理解我们的设计意图，并提供必要的信息。

确保标注和文字清晰可读，并与其他设计元素相一致。

7. 制作封面和图例：在CAD中绘制平面和立面图时，我们可以添加封面和图例来提供更多信息。

封面可以显示设计项目的名称、日期和作者等信息，图例可以解释不同元素的表示方法。

这些补充信息可以提高图纸的专业性和完整性。

8. 使用命令和快捷键：CAD软件通常提供许多命令和快捷键，可以帮助我们更高效地绘制平面和立面图。

熟悉并掌握这些命令和快捷键可以节省大量的时间和精力。
