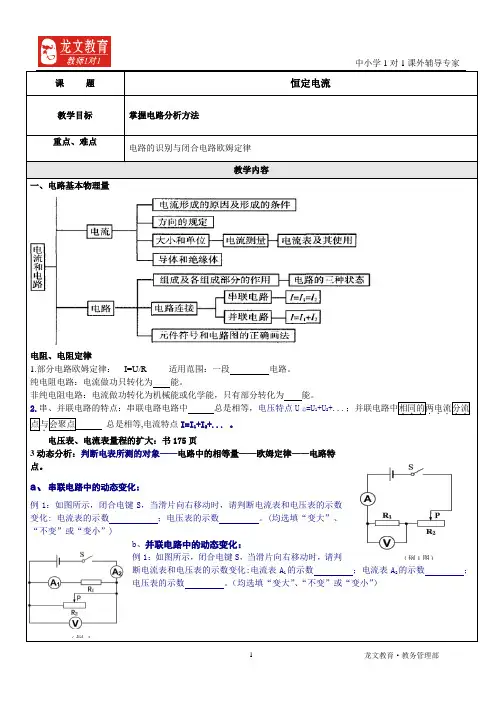

中小学1对1课外辅导专家
龙文教育·教务管理部 1 课 题 恒定电流
教学目标
掌握电路分析方法
重点、难点
电路的识别与闭合电路欧姆定律
教学内容
一、电路基本物理量
电阻、电阻定律
1.部分电路欧姆定律： I=U/R 适用范围：一段 电路。
纯电阻电路：电流做功只转化为 能。
非纯电阻电路：电流做功转化为机械能或化学能，只有部分转化为 能。
2.串、并联电路的特点：串联电路电路中 总是相等，电压特点U总=U1+U2+...；并联电路中相同的．．．两电流．．．分流．．点．与．会聚点．．． 总是相等,电流特点I=I1+I2+... 。
电压表、电流表量程的扩大：书175页
3动态分析：判断电表所测的对象——电路中的相等量——欧姆定律——电路特点。
a、串联电路中的动态变化：
例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
b、并联电路中的动态变化：
例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
（例1图）
（例1 中小学1对1课外辅导专家
第九章:正弦稳态电路的分析（阻抗导纳向量模型、正弦电路的向量分析法）
阻抗导纳向量模型
阻抗和导纳的概念以及对它们的运算和等效变换是线性电路正弦稳态分析中的重要内容。
1. 阻抗
1）阻抗的定义
图9.1所示的无源线性一端口网络，当它在角频率为的正弦电源激励下处于稳定状态时，端口的电压相量和电流相量的比值定义为该一端口的阻抗 Z 。即
单位：Ω
上式称为复数形式的欧姆定律，其中 称为阻抗模， 称为阻抗角。由于 Z 为复数，也称为复阻抗，这样图 9.1 所示的无源一端口网络可以用图 9.2 所示的等效电路表示，所以 Z 也称为一端口网络的等效阻抗或输入阻抗。
图 9.1 无源线性一端口网络 图 9.2 等效电路
2）单个元件的阻抗
当无源网络内为单个元件时，等效阻抗分别为：
a 电阻 b 电容 c 电感
图 9.3 单个元件的网络
a图 b图 c图
说明 Z 可以是纯实数，也可以是纯虚数。
3） RLC 串联电路的阻抗
图 9.4 RLC 串联电路 图 9.5 阻抗三角形
由 KVL 得：
因此，等效阻抗为
其中 R—等效电阻 (阻抗的实部)；X—等效电抗(阻抗的虚部) ；Z、R 和 X 之间的转换关系为：
或
可以用图 9.5 所示的阻抗三角形表示。
结论： 对于 RLC 串联电路：
（1） 当ωL ＞ 1/ωC 时，有 X ＞0 ， φz＞0 ，表现为电压领先电流，称电路为感性电路，其相量图（以电流为参考相量）和等效电路如图 9.6 所示；
图9.6 ωL ＞ 1/ωC 时的相量图和等效电路
（2）对于RLC串联电路当ωL ＜ 1/ωC时，有 X ＜0 ，φz＜0 ，表现为电流领先电压，称电路为容性电路，其相量图（以电流为参考相量）和等效电路如图

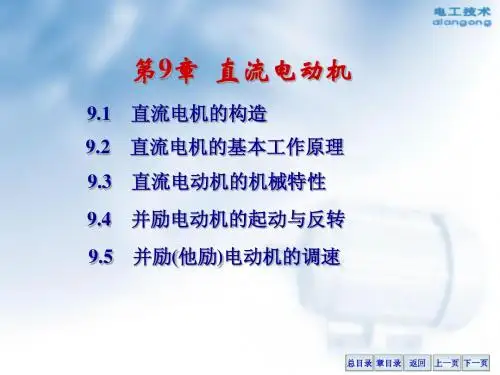

课 题 ＊ 第九章 直流电动机与常用特种电机
* 第一节 直流电机
* 第二节 直流电动机的控制
* 第三节 常用特种电动机
课 型 新课
授课班级 授课时数 2
教学目标 1．了解直流电机的结构掌握其工作原理和励磁方式。
2.了解直流电动机的控制。
3.了解三种常用特种电机的结构和简单工作原理。
教学重点 直流电机的构造和原理。
教学难点 直流电机的控制。
学情分析
教学效果
新课 教后记
ﻬ
Ａ.复习
交流异步电动机工作原理。
Ｂ.新授课
* 第一节 直流电机
直流发电机与直流电动机在理论上是可逆的。
一、直流电机的构造
(一）定子
定子由机座、主磁极、换向磁极、电刷组件组成,如图所示。
（个别提问)
(介绍性讲解)
(结合演示讲解)
定子的横剖平面图如图所示。
1.机座
用铸钢或铜板焊成,用作支撑和保护整机结构，同时又是电机磁路的一部分,有良好的导磁性能和机械强度。
２．主磁极
由铁心和励磁绕组组成。铁心由极身和极靴两部分组成,如图所示。
励磁绕组绕在铁心外面,主磁极的作用是在励磁绕组中通入励磁电流时产生主磁通。
3.换向磁极
换向磁极的作用是为了改善换向性能,减小换向火花。换向磁极与转子间气隙较大,涡流较小，可用整块钢制成。其上的绕组一般与电枢绕组串联，用横截面较大的铜导线绕制。
4.电刷组件
电刷组件由电刷、刷握、刷杆、刷杆座及压紧弹簧组成，如图所示。
电刷内有用细铜丝编织成的刷辫与外电路导通，从而连接电枢、电刷及电路，引入或导出电枢电流。
(二）电枢
电枢又称转子，作用是在励磁磁场作用下，产生感应电动势和电磁转矩，实现电能与机械能之间的转换。其结构如图所示。
1．电枢铁心
电机磁路的另一部分，为减小涡流由硅钢片叠压而成。在电区外缘有嵌放绕组的铁心槽，整个铁心固定在转动轴上，随轴一起转动。
２.电枢绕组
由绝缘铜导线或扁铜线在模具上绕制成型后嵌放在转子铁心槽中,伸出铁心槽的端部，均用非磁性丝带扎紧，每个线圈的首尾端，均按一定规律，焊接到换向片上。
1

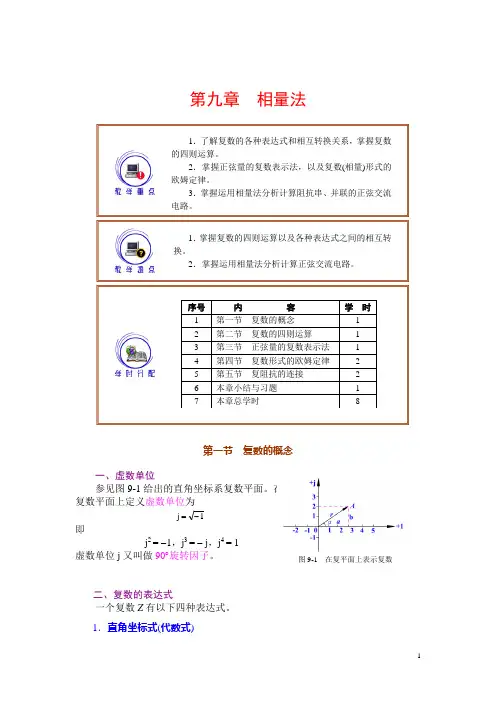

第九章 相量法
第一节 复数的概念
一、虚数单位
参见图9-1给出的直角坐标系复数平面。在这个
复数平面上定义虚数单位为
1j
即
j2 = 1，j3 = j，j4 = 1
虚数单位j又叫做90旋转因子。
二、复数的表达式
一个复数Z有以下四种表达式。
1．直角坐标式(代数式) 序号 内 容 学 时
1 第一节 复数的概念 1
2 第二节 复数的四则运算 1
3 第三节 正弦量的复数表示法 1
4 第四节 复数形式的欧姆定律 2
5 第五节 复阻抗的连接 2
6 本章小结与习题 1
7 本章总学时 8
图9-1 在复平面上表示复数 1．了解复数的各种表达式和相互转换关系，掌握复数的四则运算。
2．掌握正弦量的复数表示法，以及复数(相量)形式的欧姆定律。
3．掌握运用相量法分析计算阻抗串、并联的正弦交流电路。
1．掌握复数的四则运算以及各种表达式之间的相互转换。
2．掌握运用相量法分析计算正弦交流电路。
2 Z = a + jb
式中，a叫做复数Z的实部，b叫做复数Z的虚部。
在直角坐标系中，以横坐标为实数轴，纵坐标为虚数轴，这样构成的平面叫做复平面。任意一个复数都可以在复平面上表示出来。例如复数A = 3 + j2在复平面上的表示如图9-1所示。
2．三角函数式
在图9-1中，复数Z与x轴的夹角为 ，因此可以写成
Z = a + jb = |Z|(cos jsin)
式中|Z|叫做复数Z的模，又称为Z的绝对值，也可用r表示，即
22|Z|
bar
叫作复数Z的辐角，从图9-1中可以看出
)0 0( arctan)0 0( arctan)0( arctanbaabbaabaab，，
复数Z的实部a、虚部b与模|Z|构成一个直角三角形。
