加工车间常用形位公差详解
一．形状公差
1. 直线度：
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
2. 平面度：
平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。
3. 圆度：
圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
4.圆柱度：
圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。 加工车间常用形位公差详解
二．位置公差
1.平行度
平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。
14项形位公差，你都分得清楚吗？
在生产中，如果我们对图纸标注的形位公差理解错误，就会使加工分析、加工结果与要求偏离，甚至带来严重后果。今天，就让我们一起来系统了解14项形位公差。
先给大家看重点，下面这张表是国际统一化的14项形位公差符号，这非常重要哦。
01 直线度
直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。直线度公差是实际线对理想直线所允许的最大变动量。
示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。 示例2：在公差值前加注记号Φ、则公差带必须在直径0.08mm的圆柱面内的区域。
02 平面度
平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。平面度公差是实际表面对理想平面所允许的最大变动量。
示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
03 圆度
圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
04 圆柱度
圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
05 线轮廓度
线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。诸圆的圆心位于具有理论正确几何形状的线上。
06 面轮廓度
面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。
形位公差的符号和图示大全，赶紧收藏吧！
2014-12-08 金属加工
形位公差

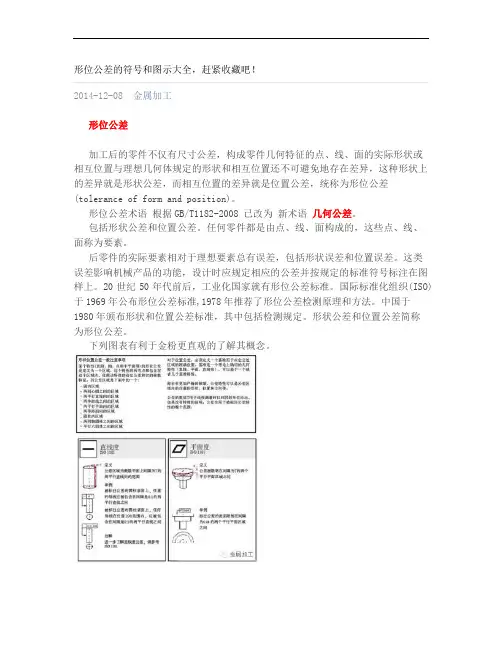

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语 根据GB/T1182-2008 已改为 新术语 几何公差。
包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法
形状误差
指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差
指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。【金属加工微信，内容不错值得关注！】
测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪
测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差
一、形位公差的意思。
1、“形”是形状的意思，表示要控制一个零件的表面的形状不要变形了。如下图1-1
2、“位”是位置的意思，表示一零件上的某个特征的位置。如下图1-2
图1-2销钉AB 正确变形了变成了椭圆 不正确圆的正确图1-1
二、形位公差符号/名称
三、符号表示的公差形
四、各符号的解说
1. 位置度
表示某特征的位置要求较高就可以用这个位置度来控制。如下图2-1
图2-1
2、同轴度
表示轴类或孔来说，要求它们是在同一线上的。如下图2-2
AB图2-2
如果位置不对了，那上板和下板说对不上了！
3、对称度
对称度表示以一线或面为基准，要求两边以它对称。如下图2-3
AB图2-3
4、平行度
表示一平面或线与另一平面或线平行。如下图2-4
A图2-4
5、垂直度
表示某一平面或线与另一平面或线垂直。如下图2-5
AA图2-5
6、角度度
表示一平面或线与另一平面或线形成的角度之间的公差。
如下图2-6
图2-6
7、圆柱度
表示一圆柱形零件的圆柱面要是直的，也就是不能有锥度。如下图2-7
图2-7
8、平面度
表示一个面是平整的，不可以凹凸不平。如下图2-8
图2-8
9、圆度
表示一个圆形的零件的形状的圆度要够圆，不要变形成为的椭圆了
如下图2-9
轴孔图2-9
10、直线度
表示一线或边是直的，不要变弯了。如下图2-10
图2-10
11、线轮廓
表示两等线之间的距离相等，也就是说两条曲线是一样了。如下图2-11
图2-11
12、面轮廓
表示两曲面之间的距离是相等的。如下图2-12
图2-12
13、圆跳动
表示一圆柱形的零件在做圆周运动时的跳动量。如图2-13
图2-13
14、全跳动
表示一圆柱类零件在做轴向各和径向运动的时的跳动量。
图2-14
15、投影公差 P
投影公差是一条边或线投影到另一面上所得到的一条虚拟线再以所要控制的边或线之间的误差值。如下图2-15
