互换性与技术测量。
形形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。
(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。
图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。
即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。
导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。
(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。
此为给定一个方向上的直线度公差要求。
它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。
图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。
如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。
图样上应采用两个不同方向的指示箭头来表示。
图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。
(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。
机械制图形位公差及符号互换性与技术测量。
形状公差形状公差是指单⼀实际要素的形状所允许的变动全量。
形状公差⽤形状公差带表达。
形状公差带包括公差带形状、⽅向、位置和⼤⼩等四要素。
形状公差项⽬有:直线度、平⾯度、圆度、圆柱度、线轮廓度、⾯轮廓度等6项。
直线度(⼀)基本概念直线度是表⽰零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最⼤变动量。
也就是在图样上所给定的,⽤以限制实际线加⼯误差所允许的变动范围。
(⼆)举例说明(1)在给定平⾯内的直线度要求图样a上对导轨表⾯给出了两项直线度公差要求:⼀项是将指⽰箭头指在主视图位置处;⼀项是将指⽰箭头指在左侧视图处。
图中要求表⽰,在导轨同⼀表⾯上,沿两个不同⽅向分别给出直线度公差。
即沿两个指⽰箭头⽅向,在各⾃对应视图的剖切⾯(即给定平⾯)与导轨表⾯的交线,应控制在给定的相应公差范围内。
导轨的实际表⾯,与长向剖切⾯的任⼀交线,都必须位于距离为公差值0.15mm的两平⾏直线之间,如图b所⽰;与短向剖切⾯的任⼀交线,都必须位于距离为公差值0.05mm的两平⾏直线之间,如图c所⽰。
(2)在给定⽅向上的直线度要求图样上只给出沿指⽰箭头所⽰⽅向上的直线度公差要求,⽽对其它⽅向则没有提出限制要求。
此为给定⼀个⽅向上的直线度公差要求。
它的公差带应是:距离为公差值t的两平⾏平⾯之间的区域,如图b所⽰。
图a所⽰要求表⽰:实际刃部棱线应位于距离为公差值0.006mm的两平⾏平⾯内。
如图a所⽰⾓形平尺,图中对同⼀棱边分别给出两项直线度公差:沿垂直度⽅向为0.008mm,沿⽔平⽅向为0.02mm。
图样上应采⽤两个不同⽅向的指⽰箭头来表⽰。
图中要求表⽰:被测实际棱线应控制在沿垂直⽅向,距离为公差值0.008mm;沿⽔平⽅向,距离为公差值0.02mm的两组相互垂直的平⾏平⾯所组成的四棱柱区域内,如图b所⽰。
(3)在任意⽅向上的直线度要求要控制在空间任⼀⽅向均可发⽣变动的直线要素,使其变动量均在同⼀范围内,只能⽤⼀圆柱⾯区域来限制。
机械制图形位公差
1、圆度
提取圆周应限定在半径之差为t的两个共面同心圆之间的公差带内。
2、直线度
圆柱表面提取的棱边应限定于指定方向且间距为t的两条平行直线之间的公差带内。
3、平面度
是距离为公差值t的两个平行平面之间的区域。
4、圆柱度
提取圆柱表面应限定在半径差为t的两个同轴圆柱面之间形成的公差带内。
5、同心度
圆的提取中心应限定在直径为t的与基准同心的圆周所形成的公差带内。
6、同轴度
提取轴线应限定在直径为t的与基准同轴的圆柱面形成的公差带内。
7、垂直度
提取轴线应限定于直径为t且垂直于基准面的圆柱面形成的公差区域内。
提取面应限定在间距为t的且垂直于基准轴线的两个平行平面之间形成的公差带。
8、圆跳动(径向和轴向)
径向圆跳动:
在任意垂直于基准轴线的截面内,提取线应限定在半径差为t且圆心在基准轴线上的两共面同心圆之间形成的公差带内。
轴向圆跳动:
在与基准轴线同轴的任一圆柱形截面上,提取圆应限定在轴向距离为t的两个等圆之间形成的公差带内(圆柱面上)。
9、全跳动(径向和轴向)
径向全跳动:
提取表面应限定在半径差为t且与公共基准轴线同轴的两圆柱面之间形成的公差带内。
轴向全跳动:
提取表面应限定在间距为t且垂直于基准轴线的两平行平面之间形成的公差带内。
互换性与技术测量。
形状公差形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。
(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。
图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。
即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。
导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。
(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。
此为给定一个方向上的直线度公差要求。
它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。
图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。
如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。
图样上应采用两个不同方向的指示箭头来表示。
图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。
(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。

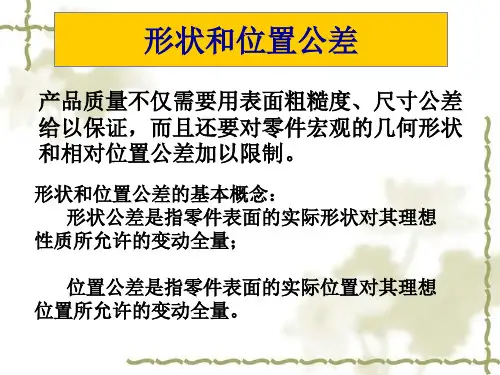

机械制图常用形位公差符号表示方法一、形位公差零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量,称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量,称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
机械制图常用形位公差符号表示方法一、形位公差零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量,称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量,称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
互换性与技术测量。
形状公差形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。
(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。
图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。
即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。
导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。
(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。
此为给定一个方向上的直线度公差要求。
它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。
图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。
如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。
图样上应采用两个不同方向的指示箭头来表示。
图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。
(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。
形位公差一、形位公差的意思。
1、“形”是形状的意思,表示要控制一个零件的表面的形状不要变形了。
如下图1-12、“位”是位置的意思,表示一零件上的某个特征的位置。
如下图1-2图1-2正确变形了变成了椭圆不正确圆的正确图1-1二、形位公差符号/名称三、符号表示的公差形四、各符号的解说1. 位置度表示某特征的位置要求较高就可以用这个位置度来控制。
如下图2-1图2-12、同轴度表示轴类或孔来说,要求它们是在同一线上的。
如下图2-2图2-2如果位置不对了,那上板和下板说对不上了!对称度表示以一线或面为基准,要求两边以它对称。
如下图2-3图2-34、平行度表示一平面或线与另一平面或线平行。
如下图2-4图2-4表示某一平面或线与另一平面或线垂直。
如下图2-5图2-56、角度度表示一平面或线与另一平面或线形成的角度之间的公差。
如下图2-6图2-67、圆柱度表示一圆柱形零件的圆柱面要是直的,也就是不能有锥度。
如下图2-7图2-78、平面度表示一个面是平整的,不可以凹凸不平。
如下图2-8图2-89、圆度表示一个圆形的零件的形状的圆度要够圆,不要变形成为的椭圆了如下图2-9轴孔图2-910、直线度表示一线或边是直的,不要变弯了。
如下图2-10图2-1011、线轮廓表示两等线之间的距离相等,也就是说两条曲线是一样了。
如下图2-11图2-1112、面轮廓表示两曲面之间的距离是相等的。
如下图2-12图2-1213、圆跳动表示一圆柱形的零件在做圆周运动时的跳动量。
如图2-13图2-1314、全跳动表示一圆柱类零件在做轴向各和径向运动的时的跳动量。
图2-1415、投影公差投影公差是一条边或线投影到另一面上所得到的一条虚拟线再以所要控制的边或线之间的误差值。
如下图2-15图2-15本资料完成于2010年8月5日晚!以上资料希望对大家有用如有不明白或做的不好的地方请与我联系!QQ289975878 谢谢!说明一下,以上资料只是以本人所学做出来的如有不对本人不负责!!罗运良。
互换性与技术测量。
形状公差形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。
(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求:一项是将指示箭头指在主视图位置处;一项是将指示箭头指在左侧视图处。
图中要求表示,在导轨同一表面上,沿两个不同方向分别给出直线度公差。
即沿两个指示箭头方向,在各自对应视图的剖切面(即给定平面)与导轨表面的交线,应控制在给定的相应公差范围内。
导轨的实际表面,与长向剖切面的任一交线,都必须位于距离为公差值0.15mm的两平行直线之间,如图b所示;与短向剖切面的任一交线,都必须位于距离为公差值0.05mm的两平行直线之间,如图c所示。
(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求,而对其它方向则没有提出限制要求。
此为给定一个方向上的直线度公差要求。
它的公差带应是:距离为公差值t的两平行平面之间的区域,如图b所示。
图a所示要求表示:实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。
如图a所示角形平尺,图中对同一棱边分别给出两项直线度公差:沿垂直度方向为0.008mm,沿水平方向为0.02mm。
图样上应采用两个不同方向的指示箭头来表示。
图中要求表示:被测实际棱线应控制在沿垂直方向,距离为公差值0.008mm;沿水平方向,距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内,如图b所示。
(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素,使其变动量均在同一范围内,只能用一圆柱面区域来限制。
机械制图常用形位公差
详解精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
机械制图常用形位公差详解
一.形状公差
1. 直线度:
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义:被测表面投影后为一接近直线的“波浪线”(如右图),该“波浪线”的变化范围应该在距离为公差值t(t=)的两平行直线之间。
2. 平面度:
平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。
标注含义:被测加工表面必须位于距离为公差值t(t=)的两平行平面内,如右图区域。
3. 圆度:
圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t(t=)的两同心圆之内,如右图区域。
4.圆柱度:
圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义:被测圆柱面必须位于半径差为公差值t(t=)的两同轴圆柱面之间,如右图。
圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。
圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
?
二.位置公差
1.平行度
平行度,指两平面或者两直线平行的程度,即其中一平面(边)相对于另一平面(边)平行的误差最大允许值。
标注释义:被测轴线必须位于距离为公差值t(t=),且在给定方向上平行于基准轴线的两平行平面之间。
注:
2.垂直度
垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=),被测线(面)必须位于这两个平面之间。
标注释义:被测孔的轴线必须位于距离为公差值t(t=),且垂直于基准线A(基准孔轴线)的两平行平面之间,其公差带是距离为公差值t,且垂直于基准线的两平行平面之间的区域。
?
3.倾斜度
倾斜度,与垂直度相似。
标注释义:被测孔的轴线必须位于距离为公差值t(t=),且与A-B公共基准线成一理论正确角度α(α=60°)的两平行平面之间,即如右图所示两平行平面之间的区域。
4.位置度
位置度,用于形容测量点或线与其理论所在位置的偏差,公差带即为该偏差的大小。
标注释义:左图中表示位置度的箭头所指点必须位于以公差值为直径的圆内(φt=φ),该圆的圆心位于相对基准A和B(基准直线)所确定的点的理想位置上,即距A面68,距B面100,公差带范围如右图。
5.同轴度(同心度)
同轴度,指工件要求的轴线偏离基准线所在直线的程度,即理论上应在同一直线上的两根轴线,他们发生了偏离,规定该偏离的最大值为t/2。
标注释义:图中有同轴度要求的大圆的轴线必须位于以公共基准轴线A-B 为轴线,以公差值t(t=)为直径的圆柱内,其公差带范围如右图。
6.对称度
对称度,指加工两表面的中心平面偏离基准的程度,即要求的对称中心与实际对称中心保持在同一平面内的状况。
标注释义:图中对称度图标所要表示的面为两加工面的中心平面,该中心平面必须位于距离为公差值,且相对于基准中心平面A对称分布的两平行平面之间?
7.圆跳动
圆跳动,指工件绕基准旋转一周,测量器具在固定位置的显示值的变动范围。
⑴.径向圆跳动
标注释义:当被测圆柱表面绕基准线A-B(公共基准轴线)旋转一周时,圆柱表面任一截面圆的径向跳动量均不得大于t(t=)。
?
⑵.端面圆跳动
标注释义:被测端面绕基准D(图中零件的轴线)旋转一周时,端面的任一点的轴向跳动量均不得大于,如右图所示,端面的移动范围必须在相距为t
(t=)的两面之间。
区别:径向圆跳动测量的是圆柱外表面随圆柱绕基准的转动产生的径向跳动,而端面圆跳动测量的是圆柱的端面产生的轴向跳动。
