当前位置：文档之家 › 大坝混凝土裂缝处理施工方案

大坝混凝土裂缝处理施工方案

  • 格式：doc
  • 大小：142.50 KB
  • 文档页数：12

诸暨市永宁水库工程土建标

大坝混凝土裂缝处理施工方案

浙江广川建设有限公司

诸暨市永宁水库工程土建标项目部

二○一四年十二月三十一日

诸暨市永宁水库工程土建标

大坝混凝土裂缝处理施工方案

批准：方焕云

审核：许雷阳

编制：杨富祥

浙江广川建设有限公司

诸暨市永宁水库工程土建标项目部

二○一四年十二月三十一日

目 录

一、概述 ............................................................ 1

1.1 工程概况 .................................................... 1

1.2 裂缝情况 .................................................... 1

二、裂缝处理施工方案 ................................................ 1

2.1 裂缝处理施工方案 ............................................ 1

2.2施工工艺 .................................................... 2

三、检测验收 ........................................................ 3

四、工期安排及保证措施 .............................................. 4

4.1 工期安排 .................................................... 4

4.2工期保证措施 ................................................ 4

五、质量保证措施 .................................................... 5

六、安全生产文明施工 ................................................ 6

七、主要材料性能 .................................................... 6

7.1 LW/HW水溶性聚氨酯化学灌浆材料 .............................. 6

7.2 HK—96系列增厚型环氧涂料 ................................... 7

7.3 赛柏斯（XYPEX） ............................................. 8

八、材料检测报告 .................................................... 9

1 诸暨市永宁水库工程土建标

大坝混凝土裂缝处理施工方案

一、概述

1.1 工程概况

诸暨市永宁水库工程土建标主坝为混凝土重力坝，坝高32m，坝顶长度320m，坝底宽27m左右，顶宽7.0m，分16个坝段，最低建基面高程18.00m，坝顶高程50.0m。主坝上游面采用1m厚C25W6F100砼防渗面板，下游面28.0m高程以下采用1m厚C25W4F50砼，28.0m高程以上采用1m厚C25F50砼，中间采用C15W2F50砼坝体，高程24.50m～28.50m有一条C25W4F50砼纵向灌浆廊道，尺寸为2.5m×3m（宽×高）。

主坝浇筑用混凝土采用四级配，掺42.86%粉煤灰及2%缓凝高效减水剂，上下游坝面及廊道砼掺有防裂纤维，掺量为1kg/m3。

主坝混凝土浇筑按坝段分层浇筑，分层高度基本为2m，浇筑顺序为先高标号混凝土后低标号混凝土。砼用拖拉机运输装吊罐吊装入仓，台阶法施工，分层厚度为50cm。砼养护采用仓面四周筑小坎蓄水养护。

1.2 裂缝情况

自7月29日开始，在坝体上下游坝面逐渐出现裂缝，共有裂缝22条，其中上游15条，下游7条，涉及27个单元工程。裂缝长度从仓面顶部向下延伸，基本集中在坝块长度方向的中间位置，其中3条裂缝自上游面贯穿至廊道。

一期主坝坝面裂缝分布情况及检查结果见附件1。

二、裂缝处理施工方案

2.1 裂缝处理施工方案

根据坝体混凝土温度裂缝性质，以及“诸暨市永宁水库工程工程技术专题会议纪要”（永宁纪要【2014】监14号总33号）中业主、设计、监理等相关专家的意见，依照《水工建筑物化学灌浆施工规范DL/T5406-2010》和《水工混凝土建筑物修补加固技术规程DL/T5315-2014 》的规定，结合永宁水库坝体混凝土裂缝实际情况和以往类似水工建筑物裂缝处理经验，采用“治本为主，治表为辅，表本结合，综

2 合治理”的处理方案，对混凝土裂缝进行防渗、补强加固。其宗旨：一是解决裂缝所引起的渗漏问题；二是防止钢筋锈蚀，延缓混凝土老化；三是恢复混凝土构件的整体性。

方案实施原则：

（1）、对缝宽大于或等于0.2mm且长度大于 0.5m的裂缝，采用LW/HW水溶性聚氨酯灌浆材料进行化学灌浆，然后表层采用赛柏斯（XYPEX）进行覆盖保护。

（2）、对缝宽小于0.2mm的裂缝或长度小于0.5m的裂缝，只对表层采用赛柏斯（XYPEX）进行覆盖保护。

（3）、裂缝处理宜选择在冬季低温时段进行处理。

2.2施工工艺

2.2.1、对缝宽大于等于0.2mm且长度大于0.5m的裂缝，先进行化学灌浆，然后作表面封闭处理

施工工艺详见附件2：

（1）清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除混凝土表面析出物，并用磨光机对缝两侧进行打磨，确保基面干净；

（2）钻孔：灌浆孔布孔采用斜孔形式，斜孔沿裂缝两边交错排列，灌浆孔的孔距视缝隙宽度而异，一般为0.2m-0.3m，缝细则小，缝宽则大；孔径为φ14 mm，孔口位置距裂缝约10cm，钻孔角度宜＞60°，钻孔深度需距面板表面20cm以上，同时确保钻孔穿过裂缝；

（3）埋嘴：在裂缝两侧交替埋设专用灌浆嘴；

（4）灌浆：①、材料选择：选用LW/HW水溶性聚氨酯，两者比例为4:6； ②、灌浆顺序：立面竖向裂缝或斜缝灌浆应自下而上进行。立面水平或近似水平裂缝灌浆应自一端向另一端进行。平面裂缝宜选择畅通性最好的孔开灌，向两端依次进行；③、灌浆压力及结束标准：本部位的灌浆采用高压灌浆工艺，缝面不做封闭处理，当所灌浆孔附近的裂缝出浆且出浆浓度与进浆浓度相当时，结束灌浆。

（5）封孔：待浆液固化后，凿除灌浆针头，采用环氧胶泥对灌浆口进行修补、封口处理。

（6）封缝：裂缝表面采用水泥基渗透结晶型防水产品赛柏斯（XYPEX）涂刷处

3 理，宽度20cm左右，工艺与小于0.2mm裂缝的表面处理相同；

2.2.2、对缝宽小于0.2mm的混凝土裂缝，直接作表面封闭处理

在混凝土裂缝表面涂刷 “XYPEX”，详见附件3：

裂缝表面清洗（并使混凝土充分湿润）——涂刷XYPEX浓缩剂——再次涂刷XYPEX浓缩剂二遍——养护

（1）、裂缝表面清洗：先沿缝的两侧各25cm以上，对混凝土表面用角向磨光机打磨，并进行清理，使光滑的混凝土面变成粗糙面，增加XYREX与原混凝土的粘结力。对表面的反碱、尘土、各种涂料、薄膜及油污等都必须进行清理，对表面的蜂窝等进行修补，清理后的表面应无浮尘、无杂质。

（2）、涂刷XYPEX浓缩剂：涂刷时，不能在雨中或低于4℃时的情况下施工，按体积配合比XYPEX浓缩剂：水=1：0.4，将经过计量的粉和水倒入搅拌容器内充分搅拌均匀，待处理的混凝土表面用水湿润，用半硬性鬃毛刷均匀用力往返涂刷。加水后，XYPEX混合物应在20min内用完，但随温度高低可适当缩短或延长时间，当混合物变稠时，要频繁搅动，中间不得加水。一般涂刷一层的用量为0.65~0.8Kg/m2。

（3）、再次涂刷XYPEX浓缩剂：涂刷第二层XYPEX浓缩剂时，可在第一层涂料达到初凝后仍呈潮湿状态时进行，一般在第一层施工后3～4h后48h内进行，当发现第一层涂料干燥太快时，应稍浇水湿润，但不允许有明水，再刷第二层涂料。二次涂刷后应确保用量在0.8～1kg/m2，厚度约在1～1.2mm。

（4）、养护：当XYPEX涂层固化到不会因洒水而流淌时，即应开始用雾状净水喷洒养护，养护频率以XYPEX表面不干燥为准，养护3～7天。

三、检测验收

砼裂缝修复效果检测的技术标准和检测方式：

（1）对采取化学灌浆处理的裂缝进行压水试验，每条缝至少布置一个检查孔，观察是否有水从混凝土裂缝中渗出来进行相关检测；检查孔压水试验其压力宜采用0.3Mpa，并稳压10min后结束。

（2）对涂刷XYPEX的裂缝，通过对施工过程中施工工艺的严格把关来进行质量控制。

4 四、工期安排及保证措施

4.1 工期安排

根据 “诸暨市永宁水库工程工程技术专题会议纪要”及相关专家的意见，裂缝处理宜选择在冬季低温时段进行处理的原则。此次裂缝处理计划于2015年1月5日开始施工，2015年1月25日完工，历时20天。

4.2工期保证措施

根据本工程的施工内容和施工条件，我们将配备足够的施工机械设备，派遣有丰富施工经验的管理技术人员及操作人员，保证工程有步骤、有计划的进行。

（1）现场项目经理部同建设单位、监理单位紧密配合，统一协调各单位的关系，对工程进度、质量、安全全面负责，从组织上保证总进度的实现。

（2）班组选择优先考虑施工进度快、质量优的班组，并具有一定的业绩的专业队伍。

（3）根据需要处理的工程量，配备足够的处理设备及技工人数，能够满足施工进度的需要，同时配备一定数量的备用设备。

主要材料及工器具配置表

序号 工器具名称 规格型号 单位 数量 备 注

一 施工材料及工器具

1 固瑞克电动化灌泵 台 1 进口（美国产）

2 轻型手动化灌泵 台 3

3 电动角磨机 台 5

4 电锤 台 4

5 型材切割机 Φ125 台 1

6 电缆 10mm2 m 100 主线

7 电缆 4mm2 m 200 移动配电盘

8 配电箱 个 3

9 增厚环氧涂料 kg 60

缺陷修补材料

10 XYPEX kg 100

合集下载

混凝土大坝裂缝成因分析与防治措施综述

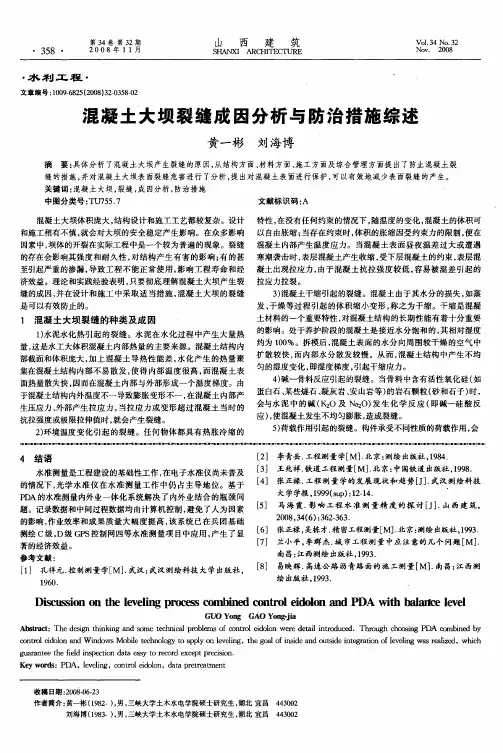

混凝土大坝裂缝成因分析与防治措施综述

第３４卷第３２期　・３５８・　２　０　０　８年１　１月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩ　瓜Ｅ　Ｖ０１．３４　Ｎｏ．３２　Ｎｏｖ．　２００８　

・水利工程・　

文章编号：１００９—６８２５（２００８｝３２　０３５８—０２　

混凝土大坝裂缝成因分析与防治措施综述　

黄一彬刘海博　

摘要：具体分析了混凝土大坝产生裂缝的原因，从结构方面、材料方面、施工方面及综合管理方面提出了防止混凝土裂　

缝的措施，并对混凝土大坝表面裂缝危害进行了分析，提出对混凝土表面进行保护，可以有效地减少表面裂缝的产生。　

关键词：混凝土大坝，裂缝，成因分析，防治措施　

中图分类号：ＴＬＪ７５５．７　文献标识码：Ａ　

混凝土大坝体积庞大，结构设计和施工工艺都较复杂。设计　

和施工稍有不慎，就会对大坝的安全稳定产生影响。在众多影响　

因素中，坝体的开裂在实际工程中是一个较为普遍的现象。裂缝　

的存在会影响其强度和耐久性，对结构产生有害的影响；有的甚　

至引起严重的渗漏，导致工程不能正常使用，影响工程寿命和经　

济效益。理论和实践经验表明，只要彻底理解混凝土大坝产生裂　

缝的成因，并在设计和施工中采取适当措施，混凝土大坝的裂缝　

是可以有效防止的。　

１　混凝土大坝裂缝的种类及成因　

１）水泥水化热引起的裂缝。水泥在水化过程中产生大量热　

量，这是水工大体积混凝土内部热量的主要来源。混凝土结构内　

部截面和体积庞大，加上混凝土导热性能差，水化产生的热量聚　集在混凝土结构内部不易散发，使得内部温度很高，而混凝土表　

面热量散失快，因而在混凝土内部与外部形成一个温度梯度。由　

于混凝土结构内外温度不一导致膨胀变形不一，在混凝土内部产　

生压应力、外部产生拉应力，当拉应力或变形超过混凝土当时的　

抗拉强度或极限拉伸值时，就会产生裂缝。　

２）环境温度变化引起的裂缝。任何物体都具有热胀冷缩的　

４结语　

水准测量是工程建设的基础性工作，在电子水准仪尚未普及　

的情况下，光学水准仪在水准测量工作中仍占主导地位。基于　

唐河水电站大坝混凝土面板裂缝处理

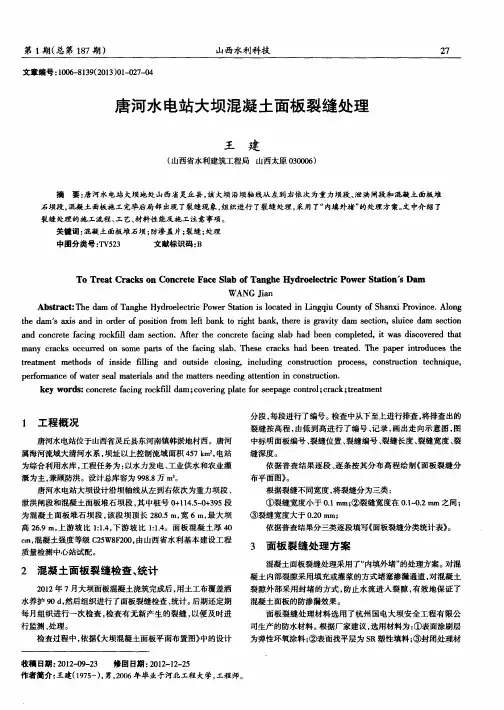

唐河水电站大坝混凝土面板裂缝处理

第１期（总第１８７期）　山西水利科技　文章编号：１００６—８１３９（２０１３）Ｏｌ一０２７—０４　唐河水电站大坝混凝土面板裂缝处理　王建　（山西省水利建筑工程局山西太原０３０００６）　摘要：唐河水电站大坝地处山西省灵丘县。该大坝沿坝轴线从左到右依次为重力坝段、泄洪闸段和混凝土面板堆　石坝段，混凝土面板施工完毕后局部出现了裂缝现象，组织进行了裂缝处理，采用了“内填外堵”的处理方案。文中介绍了　裂缝处理的施工流程、工艺、材料性能及施工注意事项。　关键词：混凝土面板堆石坝；防渗盖片；裂缝；处理　中图分类号：　Ⅳ５２３　文献标识码：Ｂ　Ｔｏ　Ｔｒｅａｔ　Ｃｒａｃｋｓ　ｏｎ　Ｃｏｎｃｒｅｔｅ　Ｆａｃｅ　Ｓｌａｂ　ｏｆ　Ｔａｎｇｈｅ　Ｈｙｄｒｏｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｓｔａｔｉｏｎ＇ｓ　Ｄａｍ　ＷＡＮＧ　Ｊｉａｎ　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｄａｍ　ｏｆ　Ｔａｎｇｈｅ　Ｈｙｄｒｏｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｓｔａｔｉｏｎ　ｉｓ　ｌｏｃａｔｅｄ　ｉｎ　Ｌｉｎｇｑｉｕ　Ｃｏｕｎｔｙ　ｏｆ　Ｓｈａｎｘｉ　Ｐｒｏｖｉｎｃｅ．Ａｌｏｎｇ　ｔｈｅ　ｄａｍ＇ｓ　ａｘｉｓ　ａｎｄ　ｉｎ　ｏｒｄｅｒ　ｏｆ　ｐｏｓｉｔｉｏｎ　ｆｒｏｍ　ｌｅｆｔ　ｂａｎｋ　ｔｏ　ｆｉｇｈｔ　ｂａｎｋ，ｔｈｅｒｅ　ｉｓ　ｇｒａｖｉｔｙ　ｄａｍ　ｓｅｃｔｉｏｎ，ｓｌｕｉｃｅ　ｄａｍ　ｓｅｃｔｉｏｎ　ａｎｄ　ｃｏｎｃｒｅｔｅ　ｆａｃｉｎｇ　ｒｏｃｋｆｉｌｌ　ｄａｍ　ｓｅｃｔｉｏｎ．Ａｆｔｅｒ　ｔｈｅ　ｃｏｎｃｒｅｔｅ　ｆａｃｉｎｇ　ｓｌａｂ　ｈａｄ　ｂｅｅｎ　ｃｏｍｐｌｅｔｅｄ，ｉｔ　ｗａｓ　ｄｉｓｃｏｖｅｒｅｄ　ｔｈａｔ　ｍａｎｙ　ｃｒａｃｋｓ　ｏｃｃｕｒｒｅｄ　ｏｎ　ｓｏｍｅ　ｐａｒｔｓ　ｏｆ　ｔｈｅ　ｆａｃｉｎｇ　ｓｌａｂ．Ｔｈｅｓｅ　ｃｒａｃｋｓ　ｈａｄ　ｂｅｅｎ　ｔｒｅａｔｅｄ．Ｔｈｅ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｔｒｅａｔｍｅｎｔ　ｍｅｔｈｏｄｓ　ｏｆ　ｉｎｓｉｄｅ　ｆｉｌｌｉｎｇ　ａｎｄ　ｏｕｔｓｉｄｅ　ｃｌｏｓｉｎｇ，ｉｎｃｌｕｄｉｎｇ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｐｒｏｃｅｓｓ，ｃｏｎｓｔｒｕｃｔｉｏｎ　ｔｅｃｈｎｉｑｕｅ，　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｗａｔｅｒ　ｓｅａｌ　ｍａｔｅｒｉａｌｓ　ａｎｄ　ｔｈｅ　ｍａｔｔｅｒｓ　ｎｅｅｄｉｎｇ　ａｔｔｅｎｔｉｏｎ　ｉｎ　ｃｏｎｓｔｒｕｃｔｉｏｎ．　ｋｅｙ　ｗｏｒｄｓ：ｃｏｎｃｒｅｔｅ　ｆａｃｉｎｇ　ｒｏｃｋｆｉｌｌ　ｄａｍ；ｃｏｖｅｒｉｎｇ　ｐｌａｔｅ　ｆｏｒ　ｓｅｅｐａｇｅ　ｃｏｎｔｒｏｌ；ｃｒａｃｋ；ｔｒｅａｔｍｅｎｔ　ｌ工程概况　唐河水电站位于山西省灵丘县东河南镇韩淤地村西。唐河　属海河流域大清河水系，坝址以上控制流域面积４５７　ｋｍ２，电站　为综合利用水库，工程任务为：以水力发电、工业供水和农业灌　溉为主，兼顾防洪。设计总库容为９９８．８万ｍ　。　唐河水电站大坝设计沿坝轴线从左到右依次为重力坝段、　泄洪闸段和混凝土面板堆石坝段，其中桩号０＋１　１４．５～０＋３９５段　为混凝土面板堆石坝段，该段坝顶长２８０．５　ｍ，宽６　Ｉｎ，最大坝　高２６．９　ｍ，上游坡比１：１．４，下游坡比１：１．４。面板混凝土厚４ｏ　ｃｌｎ，混凝土强度等级Ｃ２５Ｗ８Ｆ２００，由山西省水利基本建设工程　质量检测中心站试配。　２混凝土面板裂缝检查、统计　２０１２年７月大坝面板混凝土浇筑完成后，用土工布覆盖洒　水养护９０　ｄ，然后组织进行了面板裂缝检查、统计。后期还定期　每月组织进行一次检查，检查有无新产生的裂缝，以便及时进　行监测、处理。　检查过程中，依据《大坝混凝土面板平面布置图》中的设计　收稿日期：２０１２－０９—２３　修回日期：２０１２—１２—２５　作者简介：王建（１９７５一），男，２００６年毕业于河北工程大学，工程师。　分段，每段进行了编号。检查中从下至上进行排查，将排查出的　裂缝按高程，由低到高进行了编号、记录，画出走向示意图，图　中标明面板编号、裂缝位置、裂缝编号、裂缝长度、裂缝宽度、裂　缝深度。　依据普查结果逐段、逐条按其分布高程绘制《面板裂缝分　布平面图》。　根据裂缝不同宽度，将裂缝分为三类：　①裂缝宽度小于０．１　ｍｍ；②裂缝宽度在Ｏ．１加．２　ｍｍ之间；　③裂缝宽度大于０．２０　ｍｍ；　依据普查结果分三类逐段填写《面板裂缝分类统计表》。　３面板裂缝处理方案　混凝土面板裂缝处理采用了“内填外堵”的处理方案。对混　凝土内部裂隙采用填充或灌浆的方式堵塞渗漏通道，对混凝土　裂隙外部采用封堵的方式，防止水流进入裂隙，有效地保证了　混凝土面板的防渗漏效果。　面板裂缝处理材料选用了杭州国电大坝安全工程有限公　司生产的防水材料。根据厂家建议，选用材料为：①表面涂刷层　为弹性环氧涂料；②表面找平层为ＳＲ塑性填料；

龙马水电站大坝混凝土面板裂缝修复

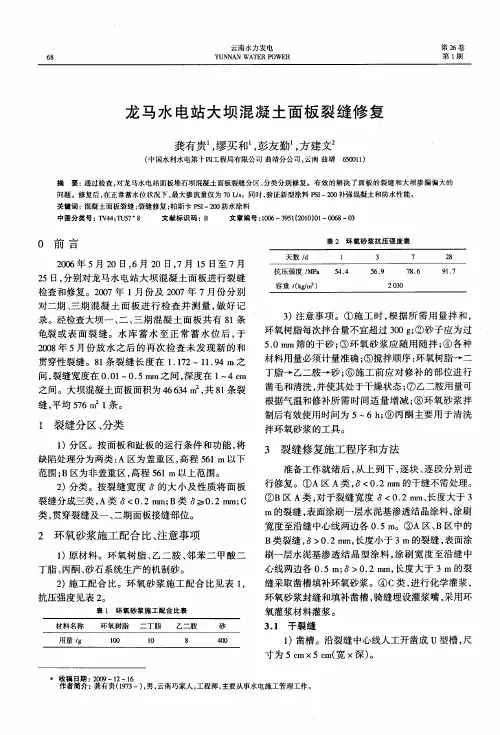

龙马水电站大坝混凝土面板裂缝修复

云南水力发电　ＹＵＮＮＡＮ　ＷＡ１１ＥＲ　Ｐ０ＷＥＲ　第２６卷　第１期　

龙马水电站大坝混凝土面板裂缝修复　

龚有贵　，缪买和　，彭友勤　，方建文　

（中国水利水电第十四工程局有限公司曲靖分公司，云南曲靖６５００１１）　

摘要：通过检查，对龙马水电站面板堆石坝混凝土面板裂缝分区、分类分别修复。有效的解决了面板的裂缝和大坝渗漏偏大的　问题。修复后，在正常蓄水位状况下，最大渗流量仅为７０　Ｌ／ｓ。同时，验证新型涂料ＰＳＩ一２００补强混凝土和防水性能。　关键词：混凝土面板裂缝；裂缝修复；帕斯卡ＰＳＩ一２００防水涂料　中图分类号：ＴＶ４４；ＴＵ５７　８　文献标识码：Ｂ　文章编号：１００６—３９５１（２０１０｝０１—００６８—０３　

Ｏ前言　

２００６年５月２０日，６月２０日，７月１５日至７月　

２５日，分别对龙马水电站大坝混凝土面板进行裂缝　检查和修复。２００７年１月份及２００７年７月份分别　

对二期、三期混凝土面板进行检查并测量，做好记　

录。经检查大坝一、二、三期混凝土面板共有８ｌ条　

龟裂或表面裂缝。水库蓄水至正常蓄水位后，于　

２００８年５月份放水之后的再次检查未发现新的和　

贯穿性裂缝。８ｌ条裂缝长度在１．１７２～１１．９４　ｍ之　

间，裂缝宽度在０．０１～０．５　ｌｎｎｌ之间，深度在１～４　ｅｍ　

之间。大坝混凝土面板面积为４６６３４　ｒｎ２，共８ｌ条裂　

缝，平均５７６　ｒｎ２　１条。　

ｌ裂缝分区、分类　

１）分区。按面板和趾板的运行条件和功能，将　

缺陷处理分为两类：Ａ区为盖重区，高程５６１　ｍ以下　

范围；Ｂ区为非盖重区，高程５６１　ｍ以上范围。　

２）分类。按裂缝宽度　的大小及性质将面板　

裂缝分成三类，Ａ类　＜０．２　ｍｍ；Ｂ类　≥０．２　ｒｎｍ；Ｃ　

类，贯穿裂缝及一、二期面板接缝部位。　

２环氧砂浆施工配合比、注意事项　

１）原材料。环氧树脂、乙二胺、邻苯二甲酸二　

丁脂、丙酮、砂石系统生产的机制砂。　

２）施工配合比。环氧砂浆施工配合比见表１，　

水库围坝(堤)裂缝及其处理

水库围坝(堤)裂缝及其处理

水库围坝（堤）裂缝及其处理

【摘 要】现今我国经济发展迅速，社会财富富裕，政府大力发展公共水利设施建设以造福于民。俗语“无坝不裂”，可见水利工程的建设长期以来一直受裂缝问题的困扰。而堤坝裂缝会造成渗漏问题，影响水库的安全性、耐久性，对水库下游人民的安全与财产产生威胁，因此急需寻找有效的解决方法。本文分析了水库围坝裂缝的形式，并就其成因提出一些可行的处理方法，提供读者借鉴。

【关键词】水库围坝（堤）；裂缝；处理

引言

三峡工程举世瞩目，工程建设一直受严格监督与管控，然而坝段中的开裂现象依然存在。由此可见，水利工程建设中堤坝裂缝问题长期存在并难以根治。目前，水库的堤坝主要仍是混凝土坝，它的裂缝成因复杂，受很多因素的影响。因此，我们需要系统的考虑各个因素，认真分析裂缝产生的原因并进行深入的研究，以找到合理的方案解决这一安全隐患，保护人民的生命财产安全。

1 坝体裂缝的勘察方法、形式及危害

1.1 裂缝形式

裂缝的存在是堤坝开始发生老化病变的途径和反映方式，严重影响了水库堤坝的安全性与稳定性。目前我国水库坝体主要是混凝土坝，裂缝形式分为纵向、横向、水平三种。纵向裂缝一般情况下容易在坝顶或上游的坝肩出现，它危害性不带，不会影响到防渗层，对大坝安全没有致命的威胁；横向裂缝则常常在坝顶的两端产生，在大坝完工后不久就可以看出来，大多数是垂直向的，贯穿堤坝的上下游。虽然横向裂缝张开深度不大，只有5到6米，而且在内部应力的影响下，会往下慢慢闭合消失，但它却是渗流的隐蔽通道，水库水位升高到裂缝处后，堤坝的防渗体被破坏，严重的时候甚至会造成大坝的溃堤，危害巨大。水平裂缝在较薄的粘土心墙中发生的比较多，严重的时候甚至会贯穿心墙。而因为它是内部裂纹，从坝体的表面不容易看出且危害很大。

1.2 采用的勘察方法

要解决堤坝裂缝问题，首先要查明裂缝在坝中的分布、走向及形态。目前，我国勘测坝体裂缝的方法是水平向开挖探槽。探槽的位置一般选在坝体的背水坡面中下部分地区。开凿出的探槽可以初步观测坝中裂缝的分布以及走向。然后可以在比较典型的坝段挖楔形的探井，从井壁上取土样进行调查研究，以充分了解裂缝处的物理性质如含水量、密度等；同时也可以在实地取混合土料进行试验，为裂缝的预防与治理提供科学有效的参数。
