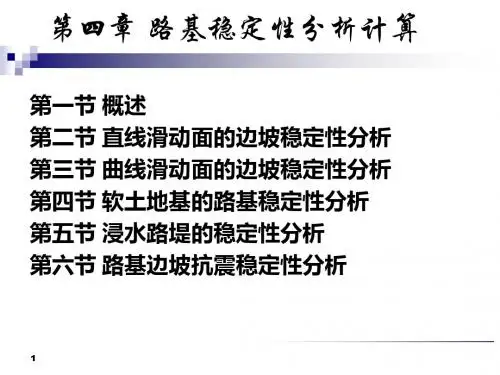

第四章路基稳定性分析计算（路基工程）路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=R T1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。
（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。
一、边坡稳定原理：一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。
一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。
（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。
（3）极限滑动面位置需要通过试算来确定。
二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ?ii=1n ?itanφ= i=1n ?i tgφii=1n ?iγ= i=1n γi ?ii=1n ?i第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。
（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以?0表示：0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN （标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

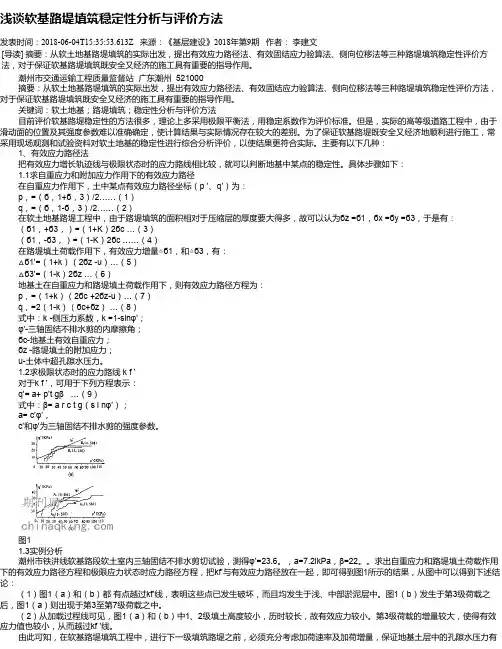

浅谈软基路堤填筑稳定性分析与评价方法发表时间：2018-06-04T15:35:53.613Z 来源：《基层建设》2018年第9期作者：李建文[导读] 摘要：从软土地基路堤填筑的实际出发，提出有效应力路径法、有效固结应力验算法、侧向位移法等三种路堤填筑稳定性评价方法，对于保证软基路堤填筑既安全又经济的施工具有重要的指导作用。
潮州市交通运输工程质量监督站广东潮州 521000摘要：从软土地基路堤填筑的实际出发，提出有效应力路径法、有效固结应力验算法、侧向位移法等三种路堤填筑稳定性评价方法，对于保证软基路堤填筑既安全又经济的施工具有重要的指导作用。
关键词：软土地基；路堤填筑；稳定性分析与评价方法目前评价软基路堤稳定性的方法很多，理论上多采用极限平衡法，用稳定系数作为评价标准。
但是，实际的高等级道路工程中，由于滑动面的位置及其强度参数难以准确确定，使计算结果与实际情况存在较大的差别。
为了保证软基路堤既安全又经济地顺利进行施工，常采用现场观测和试验资料对软土地基的稳定性进行综合分析评价，以使结果更符合实际。
主要有以下几种：1、有效应力路径法把有效应力增长轨迹线与极限状态时的应力路线相比较，就可以判断地基中某点的稳定性。
具体步骤如下：1.1求自重应力和附加应力作用下的有效应力路径在自重应力作用下，土中某点有效应力路径坐标（p ’、q’）为：p，=（б，1+б，3）/2 (1)q，=（б，1-б，3）/2 (2)在软土地基路堤工程中，由于路堤填筑的面积相对于压缩层的厚度要大得多，故可以认为бz =б1，бx =бy =б3，于是有：（б1，+б3，）=（1+K）2бc (3)（б1，-б3，）=（1-K）2бc (4)在路堤填土荷载作用下，有效应力增量△б1，和△б3，有：△б1’=（1+k）（2бz -u） (5)△б3’=（1-k）2бz (6)地基土在自重应力和路堤填土荷载作用下，则有效应力路径方程为：p，=（1+k）（2бc +2бz-u） (7)q，=2（1-k）（бc+бz） (8)式中：k -侧压力系数，k =1-sinφ'；φ'-三轴固结不排水剪的内摩擦角；бc-地基土有效自重应力；бz -路堤填土的附加应力；u-土体中超孔隙水压力。
附录A 土压力计算A.0.1侧向岩土压力可采用库伦土压力或郎肯土压力公式计算，侧向岩土压力分布应根据支护类型确定。
A.0.2当墙后土体倾斜时，墙后主动土压力合力用公式（A.0.2-1）计算，侧向土压力分布形式为三角形，合力作用点位置距墙底1/3H 处，计算简图见图A.0.2。
2ak a12E H K γ=（A.0.2-1）{[22sin()sin()sin()sin sin ()a q K K αβαβαδααβϕδ+=+-+--]sin()sin()2sin cos cos()ϕδϕβηαϕαβϕδ++-++---（A.0.2-2）2sin cos 1sin()q q K H αβγαβ=++（A.0.2-3）2c Hηγ=（A.0.2-4）式中：ak E —主动土压力合力标准值（kN/m ）；a K —主动土压力系数；H —挡土墙高度（m ）；γ—土体重度（kN/m 3）。
；c —土的黏聚力（kPa ）；ϕ—土的内摩擦角（°）；q —地表均布荷载标准值（kN/m 2）；δ—土对挡土墙墙背的摩擦角（°），可按表A.0.2取值；β—填土表面与水平面的夹角（°）；α—挡土墙墙背的倾角（°）；θ—滑裂面与水平面的夹角（°）。
图A.0.2库伦土压力计算表A.0.2土对挡土墙墙背的摩擦角δ挡土墙情况摩擦角δ墙背平滑，排水不良（0~0.33）ϕ墙背粗糙，排水良好（0.33~0.50）ϕ墙背很粗糙，排水良好（0.50~0.67）ϕ墙背与填土间不可能滑动（0.67~1.00）ϕA.0.3当墙后土体水平，墙后主动土压力标准值可按公式（A.0.3）计算。
aikj j ai 12i j e h q K c γ=⎛⎫=+- ⎪⎝⎭∑（A.0.3）式中：aik e —计算点处的主动土压力标准值（kN/m 2），当aik e <0时取aik e ＝0；ai K —计算点处的主动土压力系数，取2o aii tan (452)K ϕ=-；i c —计算点处土的黏聚力（kN/m 2）；i ϕ—计算点处土的内摩擦角（°）。

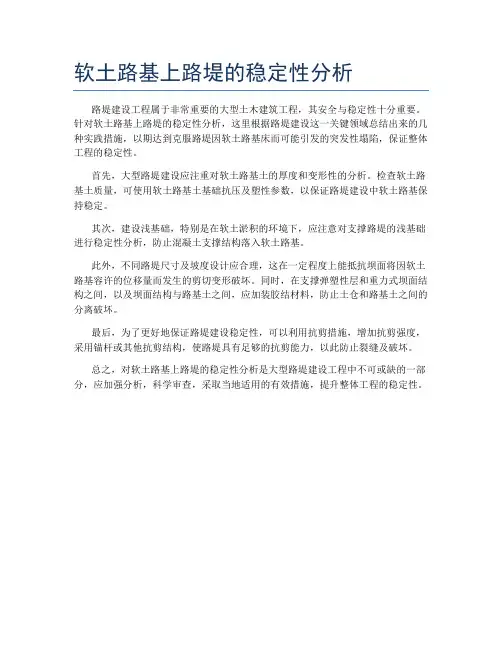

软土路基上路堤的稳定性分析
路堤建设工程属于非常重要的大型土木建筑工程，其安全与稳定性十分重要。
针对软土路基上路堤的稳定性分析，这里根据路堤建设这一关键领域总结出来的几种实践措施，以期达到克服路堤因软土路基床而可能引发的突发性塌陷，保证整体工程的稳定性。
首先，大型路堤建设应注重对软土路基土的厚度和变形性的分析。
检查软土路基土质量，可使用软土路基土基础抗压及塑性参数，以保证路堤建设中软土路基保持稳定。
其次，建设浅基础，特别是在软土淤积的环境下，应注意对支撑路堤的浅基础进行稳定性分析，防止混凝土支撑结构落入软土路基。
此外，不同路堤尺寸及坡度设计应合理，这在一定程度上能抵抗坝面将因软土路基容许的位移量而发生的剪切变形破坏。
同时，在支撑弹塑性层和重力式坝面结构之间，以及坝面结构与路基土之间，应加装胶结材料，防止土仓和路基土之间的分离破坏。
最后，为了更好地保证路堤建设稳定性，可以利用抗剪措施，增加抗剪强度，采用锚杆或其他抗剪结构，使路堤具有足够的抗剪能力，以此防止裂缝及破坏。
总之，对软土路基上路堤的稳定性分析是大型路堤建设工程中不可或缺的一部分，应加强分析，科学审查，采取当地适用的有效措施，提升整体工程的稳定性。

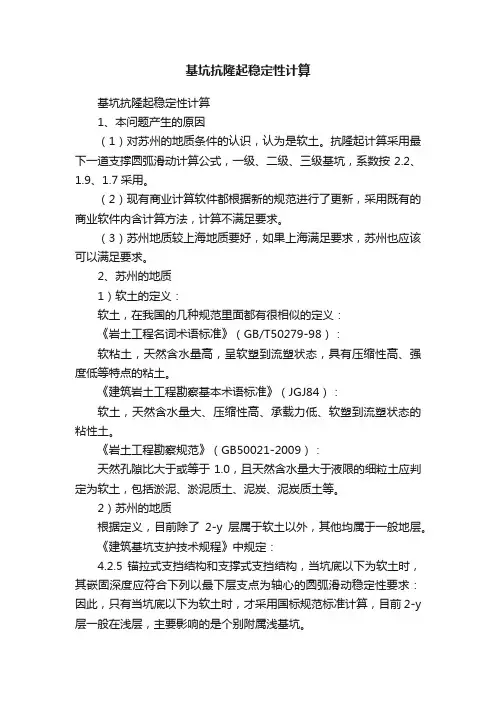

基坑抗隆起稳定性计算基坑抗隆起稳定性计算1、本问题产生的原因（1）对苏州的地质条件的认识，认为是软土。
抗隆起计算采用最下一道支撑圆弧滑动计算公式，一级、二级、三级基坑，系数按2.2、1.9、1.7采用。
（2）现有商业计算软件都根据新的规范进行了更新，采用既有的商业软件内含计算方法，计算不满足要求。
（3）苏州地质较上海地质要好，如果上海满足要求，苏州也应该可以满足要求。
2、苏州的地质1）软土的定义：软土，在我国的几种规范里面都有很相似的定义：《岩土工程名词术语标准》（GB/T50279-98）：软粘土，天然含水量高，呈软塑到流塑状态，具有压缩性高、强度低等特点的粘土。
《建筑岩土工程勘察基本术语标准》（JGJ84）：软土，天然含水量大、压缩性高、承载力低、软塑到流塑状态的粘性土。
《岩土工程勘察规范》（GB50021-2009）：天然孔隙比大于或等于1.0，且天然含水量大于液限的细粒土应判定为软土，包括淤泥、淤泥质土、泥炭、泥炭质土等。
2）苏州的地质根据定义，目前除了2-y层属于软土以外，其他均属于一般地层。
《建筑基坑支护技术规程》中规定：4.2.5 锚拉式支挡结构和支撑式支挡结构，当坑底以下为软土时，其嵌固深度应符合下列以最下层支点为轴心的圆弧滑动稳定性要求：因此，只有当坑底以下为软土时，才采用国标规范标准计算，目前2-y 层一般在浅层，主要影响的是个别附属浅基坑。
3、抗隆起计算公式一般来说抗倾覆和抗隆起计算控制了围护结构的插入比。
然而对于多道支撑，抗倾覆多能满足要求，不作为控制因数，因此，抗隆起稳定性计算就十分关键的设计内容，控制着围护结构的插入深度。
抗隆起计算有两类，一类墙底地基极限承载力模式，此项计算一般均能满足，不作为控制因数。
另一类是墙底圆弧滑动模式。
具体计算又分绕坑底垫层圆弧滑动和绕最下一道支撑点圆弧滑动。
针对苏州的工程实践情况，可以选用以最下一道支撑为支点的圆弧滑动公式，理由如下：（1）滑动面一般发生于围护墙底面。
浅谈加筋土边坡稳定性的计算方法1加筋土概述加筋土是在岩土体中加入加筋材料（或者筋带）的一种复合岩土体。
在填土施工过程中铺设加筋带或者土工格栅或土工织物等加筋材料，在填料与筋材共同受力、变形的同时，由于筋材与岩土体间的相互摩擦作用对岩土体产生侧向约束，提高了岩土体的抗剪强度、增强了岩土体的整体稳定性，并弥补岩土体不能抗拉或者抗拉强度很低的缺陷。
加筋土挡墙及边坡与传统挡墙和边坡相比有以下优点：（1）经济性良好：可就近利用当地岩土或石料，一般可节省工程费用30%～50%。
特别是在中小型工程、临时或简便工程以及场地狭小的道路工程中，其经济性显得尤为明显。
（2）柔性好：对地基基础的变形适应性大，在软基或较差坡地条件下可不做地基处理，或仅需稍加处理即可。
（3）抗震性好：具有较大柔性等特点，能很好地抵抗地震作用。
（4）节省土地：提高利用空间：与传统挡墙相比，加筋土挡墙及边坡坡率增大，坡度变陡，一方面减少填料的方量，另一方面增大建（构）筑物周围可利用的空间。
（5）美观：加筋土挡墙及边坡的面板可以做成要求的形式，能提供良好的视觉效果，挡墙坡面也可以根据情况设置面板种植土进行坡面绿化。
2加筋土边坡稳定性的一般计算方法在实际工程应用中，目前主要还是以一般计算方法为主。
加筋土陡坡的稳定性计算同加筋土挡墙的稳定性计算一样（当加筋土边坡的坡角大于或等于70°时，即按照加筋土挡墙进行设计）主要分内部稳定性计算和外部稳定性计算。
内部稳定性计算主要是确定筋带拉力、筋带长度、筋带的布设及抗拔稳定性等问题，确保加筋土边坡能够正常工作，一般情况下，只要筋带材料取用合理，筋带拉力通常均满足要求；外部稳定性分析主要解决加筋土边坡的整体稳定性问题。
（1）内部稳定性计算方法①安全系数确定加筋土边坡设计时，内部稳定性计算采用的安全系数满足下列条件：筋材的容许抗拉强度：式中：为筋材的极限抗拉强度。
安全系数的计算要综合考虑施工过程中加筋材料铺设时的机械损伤，以及使用过程中的材料蠕变、化学剂破坏和生物破坏等各种外界因素引起的加筋材料强度降低，计算所得安全系数要满足相关土工合成材料应用规范的要求。
![土钉抗拉承载力和土钉墙整体稳定性计算方法[详细]](https://img.taocdn.com/s1/m/1731b939a0116c175e0e489a.png)

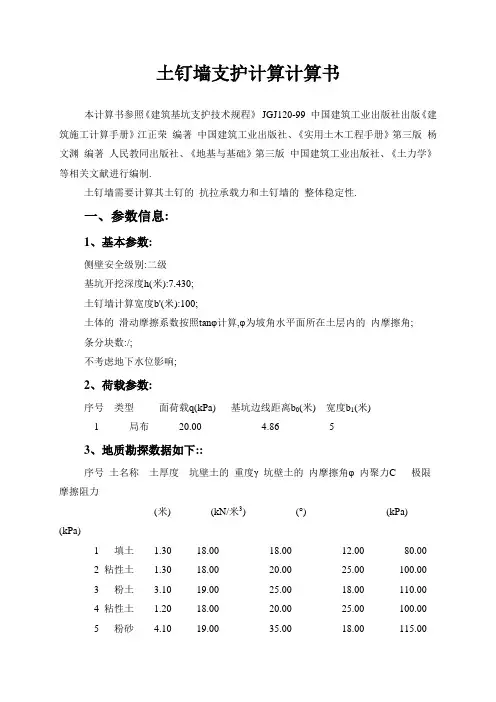

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制.土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性.一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(米):7.430;土钉墙计算宽度b'(米):100;土体的滑动摩擦系数按照tanφ计算,φ为坡角水平面所在土层内的内摩擦角;条分块数:/;不考虑地下水位影响;2、荷载参数:序号类型面荷载q(kPa) 基坑边线距离b0(米) 宽度b1(米)1 局布20.00 4.86 53、地质勘探数据如下::序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力(米) (kN/米3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据:放坡参数:序号放坡高度(米) 放坡宽度(米) 平台宽度(米)1 7.43 3.00 100.00土钉数据:序号直径(米米) 长度(米) 入射角(度) 竖向间距(米) 水平间距(米)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99,R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算:T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算:ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角.φ--土的内摩擦角e ajk按根据土力学按照下式计算:e ajk=∑{[(γi×s zj)+q0]×K ai-2c(K ai)1/2}2、土钉抗拉承载力设计值T uj按照下式计算T uj=(1/γs)πd nj∑q sik l i其中d nj--土钉的直径.γs--土钉的抗拉力分项系数,取1.3q sik --土与土钉的摩擦阻力.根据JGJ120-99 表6.1.4和表4.4.3选取.l i--土钉在直线破裂面外穿越稳定土体内的长度.层号有效长度(米) 抗拉承载力(kN) 受拉荷载标准值(kN) 初算长度(米) 安全性1 2.68 10.35 0.00 3.32 满足第1号土钉钢筋的直径ds至少应取:14.000 米米;三、土钉墙整体稳定性的计算:根据《建筑基坑支护技术规程》JGJ 120-99要求,土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采用圆弧滑动简单条分法如下图,按照下式进行整体稳定性验算:公式中:γk --滑动体分项系数,取1.3;γ0 --基坑侧壁重要系数;ωi --第i条土重;b i --第i分条宽度;c ik--第i条滑土裂面处土体固结不排水(快)剪粘聚力标准值;φik--第i条滑土裂面处土体固结不排水(快)剪内摩擦角标准值;θi --第i条土滑裂面处中点切线与平面夹角;αj --土钉与水平面之间的夹角;L i --第i条土滑裂面的弧长;s --计算滑动体单元厚度;T nj--第j根土钉在圆弧滑裂面外锚固与土体的极限抗拉力,按下式计算.T nj=πd nj∑q sik l njl nj --第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度把各参数代入上面的公式,进行计算可得到如下结果:---------------------------------------------------------------------------------计算步数安全系数滑裂角(度) 圆心X(米) 圆心Y(米) 半径R(米) 第1步 2.355 29.610 -0.034 1.475 1.476示意图如下:计算步数安全系数滑裂角(度) 圆心X(米) 圆心Y(米) 半径R(米) 第2步 1.586 29.610 -0.251 10.963 10.966示意图如下:--------------------------------------------------------------------------------------计算结论如下:第 1 步开挖内部整体稳定性安全系数Fs= 2.355>1.30 满足要求! [标高-1.000 米]第 2 步开挖内部整体稳定性安全系数Fs= 1.586>1.30 满足要求! [标高-7.430 米]四、抗滑动及抗倾覆稳定性验算(1)抗滑动稳定性验算抗滑动安全系数按下式计算:K H=f'/E ah≥1.3式中,E ah为主动土压力的水平分量(kN);f'为墙底的抗滑阻力(kN),由下式计算求得:f'=μ(W+qB a S v)μ为土体的滑动摩擦系数;W为所计算土体自重(kN)q为坡顶面荷载(kN/米2);B a为荷载长度;S v为计算墙体的厚度,取土钉的一个水平间距进行计算1级坡:K H=3.62>1.3,满足要求！(2)抗倾覆稳定性验算抗倾覆安全系数按以下公式计算:K Q=米G/米Q式中,米G--由墙体自重和地面荷载产生的抗倾覆力矩,由下式确定米G=W×B C×qB a×(B'-B+b×B a/2)其中,W为所计算土体自重(kN)其中,q为坡顶面荷载(kN/米2)B c为土体重心至o点的水平距离;B a为荷载在B范围内长度;b为荷载距基坑边线长度;B'为土钉墙计算宽度;米E--由主动土压力产生的倾覆力矩,由下式确定米k=E ah×l h其中,E ah为主动土压力的水平分量(kN);l h为主动土压力水平分量的合力点至通过墙趾O水平面的垂直距离. 1级坡:满足要求！。
