五轴加工中心介绍

我们常说的三轴、四轴、五轴加⼯中⼼有什么具体不⼀样三轴⽴式数控加⼯中⼼是三条不同⽅向直线运动的轴，分别是上下、左右和前后，上下的⽅向是主轴，可以告诉旋转，四轴⽴式加⼯中⼼是在三轴的基础上增加了⼀个旋转轴，即⽔平⾯可以360度旋转。

不可以⾼速旋转，五轴加⼯中⼼⽐四轴加⼯中⼼多⼀个可以直⽴旋转360度，也是不可以⾼速旋转，这个旋转轴通常在上下轴上⾯，就是主轴的上⾯，五轴加⼯中⼼可以⼀次性加⼯雕像、叶轮叶⽚和整体叶盘等零件，三轴设备由于⼲涉原因⽆法满⾜⼯艺要求。

⽽五轴机床就可以满⾜。

同时五轴机床还可以使⽤更短的⼑具进⾏加⼯，提升系统刚性，减少⼑具的数量，避免了专⽤⼑具的产⽣。

对于我们的企业⽼板来说，意味在⼑具成本⽅⾯，五轴机床将会给您省钱了。

五轴加⼯中⼼有两种回转⽅式，⼯作台回转轴，可以把⼯件分为任意⾓度加⼯，可以加⼯倾斜⾯和倾斜孔，选⽤⾼端的数控五轴系统和软件RETP的⽀持，还可以加⼯复杂的空间曲⾯，这种类型的五轴加⼯中⼼优点就是主轴的结构简单、刚性也好，有个缺点就是承重⽐较⼩。

另外⼀种五轴就是主轴摇摆头回转的，主轴的前端是回转头设计，这样的装置优点在与主轴的加⼯可以⾮常灵活，⼯作台可以放承载重些，这类设计的五轴摇摆头还有个优点，使⽤球⾯铣加⼯曲⾯的时候，⼑具中⼼线和加⼯⾯垂直⾯利⽤主轴的回转可以有效避开顶点切削，可以保证线速度，还可以提⾼表⾯加⼯质量，这种结构⽤于模具曲⾯要求精度较⾼选⽤的较多。

为了达到更精密的回转精度要求，还可以配备光栅尺。

精度可以达到⼏秒，但是价格稍⾼些。

简单来说五轴加⼯中⼼只是⽐普通三轴加⼯中⼼、四轴加⼯中⼼多了两个旋转⽅向，⽐⽅说⼀台⽴式加⼯中⼼是三轴，如果加⼯⼯件在加⼯的时候左右旋转就是第四轴，可以左右旋转还能前后旋转这样就是五轴加⼯中⼼。

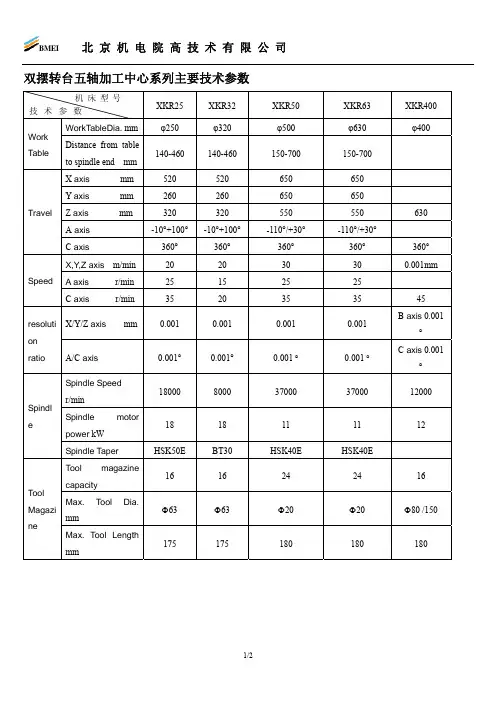

双摆转台五轴加工中心系列主要技术参数Electric Power380V 50Hz380V 50Hz380V 50Hz380V 50Hzthree phasecurrent380V （1±10%）50HzFull load current A200 200 200 200 180Workin g Enviro nmentCompress airPressure mpa0.55~0.6 0.55~0.6 0.55~0.6 0.55~0.6 0.55~0.6Overall Size mm 2200×2600×2800 2200×2700×2800 2750×2800×35002750×2800×3500 3080×3520×2800 Net weight Kg 5000 5000 13000 13000 8000Occupation Dimension mm4200×4600×2800 4200×4700×2800 4750×4800×35004750×4800×3500 4600×4500numerical control systemSIEMENS 840SIEMENS \FANUC\广数（选配）HEIDENHAIN iTNC530HEIDENHAIN iTNC530Structure:Series XKR is a 5-axis CNC vertical machining center with dual-swing turning table. It features tools motion system with the three linear shafts on the rear of machine .The three linear shafts can be designed with closed-loop control that is optional for customers. In the foreside of the machine is cradle-type dual-swing turning table(A,C-axis )directly driven by torque motor. The direct drive can increase responding speed of the revolving shafts, improve processing speed, realize high speed and efficiency. Features:The two revolving shafts are driven by torque motor ,which can not only eliminate transmission error ,vibration of transmission pair ,precision reduction caused by mechanical transmission avrasion ,but also largely improve the positioning precision and decrease noise. To reduce abrasion is resulting in increasing stability of precision. Application:Series XKR mainly used for the high-efficient 5-axis machining for turbine wheels, small-sized dies , special small boxes and other complicated spare parts , which is the necessary equipment in aviation ,autos ,dies industries. The machine is the 5-axis CNC machine tool with the most advanced technology.。

五轴加工中心调研报告五轴加工中心调研报告一、调研目的为了解决目前加工领域中存在的局限性问题，提高加工效率，降低加工成本，我们进行了五轴加工中心的调研。

通过此次调研，我们试图了解五轴加工中心的工作原理、性能特点以及市场应用情况，以便为企业的发展提供有价值的参考。

二、调研方法我们采取了多种调研方法，包括在线调研、面对面访谈、查阅相关资料等。

我们通过与行业内的专家、技术人员、设备厂家和使用者进行交流，获取了大量有关五轴加工中心的信息。

三、工作原理五轴加工中心是一种能够同时在五个轴向运动的加工设备。

它通过控制不同轴向的运动，使刀具能够在复杂的曲面上进行切削，从而实现更为精细的加工任务。

相比传统三轴加工中心，五轴加工中心具有更大的灵活性和多样性，能够满足多种不同形状零件的加工需求。

四、性能特点1.高精度：五轴加工中心具备高精度加工能力，可以满足对零件精度要求较高的加工任务。

2.高效率：五轴加工中心采用多轴同时运动，可提高加工效率，减少加工时间。

3.多功能：五轴加工中心除了能够进行复杂曲面的切削加工外，还可进行孔加工、攻牙、螺纹加工等多种功能。

4.智能化：五轴加工中心配备先进的数控系统，具有自动化、智能化的特点，操作简单方便。

5.节能环保：五轴加工中心采用了先进的液压系统和节能型电机，具备较低的能耗和环保特性。

五、市场应用目前，五轴加工中心已经广泛应用于航空航天、汽车、模具制造、医疗设备等领域。

在航空航天领域，五轴加工中心可以加工出复杂曲面的飞行器构件，提高零件质量和精度；在汽车领域，五轴加工中心可以加工出各种汽车内饰件，提高产品外观和品质；在模具制造领域，五轴加工中心可以加工出复杂曲面的模具零件，提高模具的制造效率和质量；在医疗设备领域，五轴加工中心可以加工出各种复杂曲面的医疗设备零件，提高产品精度和品质。

六、市场前景随着制造业的不断发展，对于更高精度、更高效率的加工需求也在不断增加。

五轴加工中心作为一种多功能、智能化、节能环保的加工设备，具有明显的竞争优势。

1套
11.油压单元
1套
12.工件吹气装置(M码控制)
1套
13.三管喷水管及一管吹气管
1套
14.标准RS-232传输接口(RS-232 interface)
1套
15.水平螺栓及垫块(Levelling bolts＆plates)
1套
16.清洁用水枪(Coolant gun)独立控制
1套
17. LED工作灯(Working light)
X轴快速进给
m/min
30
Y轴快速进给
m/min
30
Z轴快速进给
m/min
30
刀库
换刀时间(刀对刀)
sec
2.5
换刀方式
-
刀臂式
刀具数量
-
24
刀柄螺栓
-
P-40T (45°)
最大刀具重量
Kg
7
最大刀具长度
mm
280
最大刀具直径
mm
Ø80
最大刀具直径(无相邻刀)
mm
Ø150
外观
占地面积
mm
3850(面宽)x2350(纵深)
1套
18.三色警示灯(3-color signal light)
1套
19.油水分离系统(Water-oil separator system)
1套
20.操作、使用及维护手册(Operation＆maintenance manual)
1套
21.自动排削机及积削车
1套
数控五轴加工中心U800（一套）技术参数
最大机器高度
mm
3000
条件
电力容量
KVA
35
三相交流电源
