六自由度运动平台方案设计报告

并联六自由度运动平台1．概述并联六自由度运动平台通过六个驱动缸（伺服缸或电动缸）的协调伸缩来实现平台在空间六个自由度的运动，即平台沿x、y、z向的平移和绕x、y、z轴的旋转运动（包括垂直、水平、横向、俯仰、侧倾和旋转六个自由度的运动），以及这些自由度的复合运动。

并联六自由度运动平台可用于机器人、飞行模拟器、车辆驾驶模拟器、新型加工机床、及卫星、导弹等飞行器、娱乐业的运动模拟（动感电影摇摆台）、多自由度振动摇摆台的精确运动仿真等。

图0-1：六自由度及其坐标系定义图我公司通过自行设计、安装调试，并开发控制软件，同时采用进口关键件对并联六自由度运动平台进行研究开发，目前已完成多套六自由度运动平台应用，典型应用有列车风档液压仿真试验台、F1国际赛车运动仿真台、汽车驾驶模拟器、飞机和飞碟运动模拟器、振动谱试验、海浪模拟试验等。

六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等一系列高科技领域，是液压及控制技术领域的顶级产品。

2．系统组成2.1液压伺服类典型的液压式并联六自由度运动平台主要由机械系统、液压系统、控制系统硬件和控制系统软件四部分组成。

机械系统主要包括：承载平台、上下连接铰链、固定座。

液压系统主要包括：泵站系统、伺服阀、驱动器、伺服油缸和阀块管路。

控制系统硬件主要包括：实时处理器、伺服控制单元、信号调理单元、监控单元和泵站控制单元。

控制系统软件包括：实时信号处理单元、实时运算单元、伺服控制和特殊要求处理单元。

2.2 电动伺服类电动式并联六自由度运动平台则将伺服油缸用电动缸代替，而伺服阀、泵站系统及阀块管路等则相应取消，增加运动控制单元。

具有系统简洁、响应速度快等优点，是多自由度平台今后重点发展的方向。

3．主要技术参数以下参数为液压类平台典型值，具体可按用户要求设计制造。

3.1平台主要参数平台最大负载：静态≥2000KG，动态≥3000KG。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着科技的不断进步，六自由度（6-DOF）运动模拟器在许多领域如军事训练、航天仿真、医疗康复等应用越来越广泛。

本文旨在深入分析新型六自由度运动模拟器的性能，并对其设计进行探讨。

二、六自由度运动模拟器概述六自由度运动模拟器是一种能够模拟多种运动状态的设备，它能够在三维空间内实现平动和转动等六个方向上的自由运动。

该设备主要利用计算机控制系统和执行机构进行实时控制，以达到精确模拟的效果。

三、性能分析（一）运动性能分析新型六自由度运动模拟器具有较高的运动性能，能够在短时间内实现多种复杂运动轨迹的模拟。

其运动范围广，响应速度快，可满足不同场景下的需求。

此外，该设备具有较高的动态性能和稳定性，能够在运动过程中保持较高的精度和稳定性。

（二）控制性能分析新型六自由度运动模拟器的控制性能也是其重要的性能指标之一。

该设备采用先进的计算机控制系统，能够实时接收指令并快速响应。

同时，该系统还具有较高的抗干扰能力和自适应性，能够在复杂的环境下保持稳定的控制效果。

（三）环境适应性分析新型六自由度运动模拟器具有较强的环境适应性，能够在不同的环境下进行工作。

其结构紧凑、易于安装和维护，且具有较强的抗振动和抗冲击能力，能够在恶劣的环境下保持稳定的性能。

四、设计探讨（一）结构设计新型六自由度运动模拟器的结构设计是保证其性能的关键因素之一。

设计时需考虑设备的承载能力、刚度、精度等因素，并采用先进的制造工艺和材料，以保证设备的稳定性和可靠性。

此外，还需要考虑设备的可维护性和可拆卸性，以便于设备的维护和运输。

（二）控制系统设计新型六自由度运动模拟器的控制系统是设备的核心部分，其设计直接影响到设备的性能和控制效果。

设计时需考虑控制系统的实时性、稳定性和可靠性等因素，并采用先进的控制算法和计算机技术，以保证设备的精确控制和稳定运行。

（三）软件设计软件设计是新型六自由度运动模拟器的重要组成部分，其设计需考虑用户界面、数据交互、故障诊断等功能。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着科技的不断进步，模拟器技术已成为众多领域中不可或缺的辅助工具。

其中，六自由度（6DOF）运动模拟器因其能精确地模拟三维空间中的运动，而广泛应用于航空、航天、军事训练、车辆测试、游戏娱乐等多个领域。

本文将对新型六自由度运动模拟器的性能进行详细的分析，并探讨其设计过程。

二、新型六自由度运动模拟器性能分析1. 精确性：新型六自由度运动模拟器通过高精度的传感器和控制系统，能够精确地模拟各种复杂的运动状态，包括平动、转动以及各种组合运动。

其精确性远超传统模拟器，为各种应用提供了可靠的保障。

2. 稳定性：新型六自由度运动模拟器在运行过程中表现出极高的稳定性。

其独特的结构设计以及先进的控制算法，使得模拟器在各种运动状态下都能保持稳定，避免了因设备抖动或漂移导致的误差。

3. 实时性：新型六自由度运动模拟器具有极高的实时性，能够实时地反映被模拟对象的运动状态。

这使得模拟器在军事训练、车辆测试等领域中具有极高的应用价值。

4. 灵活性：新型六自由度运动模拟器具有很高的灵活性，可以方便地调整模拟的场景和运动状态，满足不同用户的需求。

同时，其模块化设计也使得设备的维护和升级变得更加简单。

三、新型六自由度运动模拟器设计1. 硬件设计：新型六自由度运动模拟器的硬件设计主要包括机械结构、传感器和控制单元等部分。

机械结构应具有足够的强度和刚度，以承受各种复杂的运动状态。

传感器应具有高精度和高可靠性，以保证模拟的准确性。

控制单元则负责接收传感器数据并输出控制信号，以实现对模拟器的精确控制。

2. 软件设计：软件设计是新型六自由度运动模拟器的关键部分。

软件应具有友好的用户界面，方便用户进行操作和设置。

同时，软件还应包括高精度的控制算法和数据处理算法，以保证模拟的精确性和实时性。

此外，软件还应具有良好的稳定性和可靠性，以保障设备的正常运行。

3. 结构设计：新型六自由度运动模拟器的结构设计应考虑到设备的整体性能和稳定性。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着科技的不断进步，六自由度（6-DOF）运动模拟器在军事、航天、汽车制造、医疗康复等领域的应用越来越广泛。

本文旨在分析新型六自由度运动模拟器的性能，并探讨其设计思路。

二、新型六自由度运动模拟器概述新型六自由度运动模拟器是一种能够模拟三维空间中六个方向（即沿X、Y、Z轴的平移及绕X、Y、Z轴的旋转）运动的设备。

它通过高精度的传感器和控制系统，实现对被试者或设备的精确模拟运动。

三、性能分析（一）精度性能新型六自由度运动模拟器具有高精度的性能特点。

其采用了先进的传感器技术，能够实时获取模拟器的运动状态，从而实现对被试者或设备的精确控制。

此外，模拟器还具有高分辨率和低噪声的特性，确保了运动数据的准确性。

（二）稳定性性能模拟器的稳定性是评估其性能的重要指标。

新型六自由度运动模拟器采用了先进的控制算法和结构优化设计，使模拟器在运行过程中具有较高的稳定性。

同时，其采用的抗干扰能力强，能够在复杂的环境中保持稳定的运动状态。

（三）动态性能动态性能是评价模拟器在动态环境下的表现。

新型六自由度运动模拟器具有快速响应和高度灵活的特点，能够在短时间内完成复杂的运动轨迹。

此外，其还具有较高的负载能力，能够满足不同场景下的使用需求。

四、设计思路（一）硬件设计新型六自由度运动模拟器的硬件设计主要包括传感器、执行机构、控制系统等部分。

传感器用于获取模拟器的运动状态，执行机构实现模拟器的运动，控制系统则负责整个模拟器的运行。

在硬件设计过程中，需要充分考虑设备的可靠性、稳定性和可维护性。

（二）软件设计软件设计是新型六自由度运动模拟器的关键部分。

软件系统需要实现数据的采集、处理、传输和存储等功能，同时还需要对模拟器的运动进行精确控制。

在软件设计过程中，需要采用先进的控制算法和优化技术，以提高模拟器的性能和稳定性。

（三）结构设计结构设计是新型六自由度运动模拟器设计的重要组成部分。

结构设计需要考虑到设备的承载能力、刚度、阻尼等因素，以保证模拟器在运行过程中的稳定性和精度。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言随着科技的飞速发展，六自由度机械臂（6-DOF robotic arm）已成为现代工业、医疗、军事等多个领域的重要工具。

其控制系统设计及运动学仿真对于提高机械臂的作业效率、精度和稳定性具有重要意义。

本文将详细介绍六自由度机械臂控制系统的设计及运动学仿真的实现过程。

二、六自由度机械臂控制系统设计1. 硬件设计六自由度机械臂控制系统硬件主要包括机械臂本体、传感器、控制器及驱动器等部分。

机械臂本体采用模块化设计，由基座、大臂、小臂、手腕等部分组成。

传感器用于检测机械臂的位置、速度、加速度等信息，为控制系统的反馈提供依据。

控制器采用高性能微处理器，实现控制算法的实时计算。

驱动器则负责将控制器的指令转化为机械臂的动力。

2. 软件设计软件设计主要包括控制系统算法设计及程序设计。

控制系统算法包括位置控制、速度控制、力控制等，采用现代控制理论，如PID控制、模糊控制等。

程序设计则采用模块化设计思想，便于后期维护和升级。

3. 控制系统架构六自由度机械臂控制系统采用分级控制架构，包括上位机、控制器和驱动器三级。

上位机负责发送任务指令及监控系统状态，控制器负责计算控制指令并输出给驱动器，驱动器则负责将控制指令转化为机械臂的动力。

三、运动学仿真运动学仿真是指通过数学模型模拟机械臂的运动过程，为控制系统的设计和优化提供依据。

本文采用MATLAB/Simulink软件进行运动学仿真。

1. 建立数学模型根据机械臂的结构参数及运动规律，建立其数学模型。

包括连杆长度、关节角度、坐标变换等参数的数学描述。

2. 创建仿真模型在MATLAB/Simulink中创建六自由度机械臂的仿真模型，包括各关节的驱动器、传感器及控制器等部分。

根据数学模型设置仿真参数，如关节角度范围、运动速度等。

3. 仿真分析进行仿真分析，观察机械臂的运动过程及性能指标，如位置精度、速度稳定性等。

根据仿真结果对控制系统进行优化和调整，提高机械臂的作业效率和稳定性。

并联机构的概念、特点、发展史、应用并联机构的基础知识耦合分析与各向同性设计单叶双曲面上的并联机构运动平台的概念Any system connectedto the environmentg上铰点与下铰点分别组成了两个等边三角形两三角形布置相差六个执行机构参数完全一样执行器正交布置的振下铰并非在同一这是系统集成优J.P.Merlet黄真（燕山大学）1959年毕业于哈尔滨工业大学机械方跃法：北交大研究生院副院长孔令富：燕山大学副校长学生：峰：河北工大校长、上海交大http://www-sop.inria.fr/members/Jean-Pierre.Merlet/merlet_eng.html印度理工、坎普尔引用次数：1200Stewart平台1967年1960s by Cappel for helicopter simulator1990, Oxford University Press (1920-2002)澳大利亚莫那什大学机构学教授日本航天局空间对接机构地面半物理仿真设6.1运动模拟——空间对接俄罗斯空间对接机构地面半物理仿真综合试验台对接机构综合试验台大回路攻关试验哈尔滨工业大学电液伺服仿真及试验系统研究研制加拿大The US Army's Tank-automotive and Armaments Command(TACOM)建在美国依阿华大学的目前世界上最先进的汽6.26.2并联机床DCB510混联机床Linapod 混联机床天津大学和天津第一机床厂负载5kg六自由度运动模拟器被试验对接机构对接机构标准件 支撑框架温场软罩对接力、力矩测量运动平台主被动对接机构间相互作用影像监视 高低温环境六 维力传 感器控制系统。

摘要汽车驾驶模拟器是一种用于汽车产品开发、“人—车—环境”交通特性研究或驾驶培训的重要工具。

近年来，由于具有安全性高、再现性好、可开发性强、成本低等显著特点，研究开发驾驶模拟器已经成为国内外一个重要发展方向。

本文在查阅国内外大量资料的基础上，结合老师的研究课题主要对六自由度汽车驾驶模拟器液压系统部分进行设计。

六自由度汽车运动模拟器采用液压伺服阀控制液压缸来驱动模拟平台的运动，以实现汽车驾驶模拟器运动姿态模拟。

本文主要进行机械机构的设计、液压伺服系统设计、液压泵站设计和液压缸的设计等。

通过模拟器的机构设计和驱动液压伺服系统设计，结合电气系统能够实现汽车在不同运行状态的模拟，当驾驶员坐在驾驶舱系统的座椅上进行模拟驾驶时，完全能够感受到实际汽车驾驶的各种体感，为实车训练驾驶提供了可替代的模拟平台；本设计也为今后的进一步研究及其在娱乐模拟器、动感电影等产业的实际推广和应用方面奠定了基础。

关键词：汽车驾驶模拟器六自由度运动平台液压伺服系统运动姿态控制AbstractThe Automobile-driving i an important tool which used for the development of auto mobile product and the study of the transportation characteristics of “man-car-environment”or the driver training .In recent years, the study of the automobile-driving simulator used for development has become an important development direction in the world because of the notable characteristics of high safety, well reappearance of scene, easy to develop and low cost.This article is based on searching the large quantity of information about at home and abroad, and combines with the tea cher’s research task which mainly designs the part of 6-dof driving Simulator of hydraulic system .The 6-dof motion simulator adopts valves of hydraulic servo to control actuator to drive the movement of driving simulation platform, and to achieve the movement posture simulation of the automobile driving simulator. This article is mainly about the designing of machine, the system of hydraulic servo, hydraulic pump station, and actuator and so on.According to the designing of agencies of simulator and hydraulic servo system, it can combines the electrical system which can bring out the imitation of cars in different movement conditions, when the driver simulating drive on the seat of cockpit system, you can feel the feeling of driving a true car, and it also offer the simulator platform which can be replaced for true driving training. At the same time, this designing is also establishes for the further researches and the practice extension and use.Keywords:Driving-automobile simulator, 6-dof of motion platform, the system of hydraulic servo, the control of campaign attitude目录1绪论 (1)1.1 引言 (1)1.2 国内外发展现状 (2)1.2.1 国内外研究和发展概述 (2)1.2.2 驾驶模拟器的应用和发展 (3)1.3 课题任务 (5)1.4 论文的主要研究内容 (5)2 运动学及力学分析 (6)2.1 六自由度运动模拟器机构位置反解 (6)2.1.1 坐标系的建立 (6)2.1.2 广义坐标定义 (6)2.1.3 坐标变换矩阵 (7)2.1.4 液压缸铰支点坐标的确定 (8)2.1.5 位置反解 (10)2.2 六自由度运动模拟器机构位置正解 (11)2.3 静力学分析 (11)3 机械及液压部分设计 (12)3.1 运动模拟平台的设计 (12)3.1.1 液压缸内壁D活塞杆直径d的计算 (12)3.1.2 液压缸壁厚和外径的计算 (14)3.1.3 缸盖壁厚的确定 (14)3.1.3 液压缸工作行程的确定 (15)3.1.4缸体长度的确定 (15)3.1.5液压系统的计算 (15)3.2 液压泵站 (17)3.3 铰链的设计 (18)3.4 执行机构单元组成 (21)3.5 电液伺服控制单元与液压系统 (22)3.6 反馈单元 (23)4 电气部分设计 (24)4.1电气原理及接口设计 (24)4.1.1 MCS-51系列单片机的引脚及其功能 (24)4.1.2 单个电液伺服液压缸位置控制电路设计 (26)4.1.3扩展电路 (26)4.2 电气原理图 (27)5 结论 (28)5.1 本文结论 (28)5.2 本文研究工作的不足 (28)参考文献 (29)致谢 (30)1绪论1.1 引言驾驶模拟器是一种用于汽车产品开发、“人－车－环境”交通特性研究或驾驶培训的重要工具。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言六自由度机械臂，以其出色的灵活性和高精度的运动控制能力，在工业自动化、医疗、军事等领域有着广泛的应用。

本文旨在设计一个六自由度机械臂控制系统，并对其运动学进行仿真分析。

首先，我们将对系统进行总体设计，然后详细介绍控制系统的硬件设计、软件设计以及运动学仿真分析。

二、系统总体设计六自由度机械臂系统主要由机械结构、驱动系统、控制系统和传感器系统四部分组成。

其中，控制系统是整个系统的核心，负责协调各部分的工作，实现机械臂的精确运动。

三、硬件设计1. 控制器选择：选用高性能的工业控制计算机作为主控制器，具有强大的计算能力和良好的稳定性。

2. 驱动系统：采用伺服电机驱动，通过控制器对伺服电机的控制，实现机械臂的精确运动。

3. 传感器系统：包括位置传感器、力传感器等，用于获取机械臂的实时状态信息。

四、软件设计1. 操作系统：采用实时操作系统，保证系统的高效性和实时性。

2. 控制算法：采用基于PID控制的运动控制算法，实现对机械臂的精确控制。

同时，采用路径规划算法，实现机械臂的自主运动。

3. 人机交互界面：设计友好的人机交互界面，方便操作人员对机械臂进行控制。

五、运动学仿真分析1. 建立机械臂运动学模型：根据机械臂的几何参数和关节参数，建立其运动学模型。

2. 仿真环境搭建：在仿真软件中搭建机械臂的虚拟环境，包括工作空间、障碍物等。

3. 仿真实验：在仿真环境中进行机械臂的运动学仿真实验，验证控制系统的性能和机械臂的运动学特性。

通过仿真实验，我们可以得到以下结论：1. 控制系统性能良好，能够实现对机械臂的精确控制。

2. 机械臂的运动学特性符合预期，具有较高的灵活性和运动精度。

3. 人机交互界面友好，操作简便，方便操作人员对机械臂进行控制。

六、结论本文设计了一种六自由度机械臂控制系统，并通过运动学仿真分析了其性能和特点。

实验结果表明，该控制系统具有良好的性能和较高的运动精度，能够满足工业自动化、医疗、军事等领域的需求。

摘要汽车驾驶模拟器是一种用于汽车产品开发、“人—车—环境”交通特性研究或驾驶培训的重要工具。

近年来，由于具有安全性高、再现性好、可开发性强、成本低等显著特点，研究开发驾驶模拟器已经成为国内外一个重要发展方向。

本文在查阅国内外大量资料的基础上，结合老师的研究课题主要对六自由度汽车驾驶模拟器液压系统部分进行设计。

六自由度汽车运动模拟器采用液压伺服阀控制液压缸来驱动模拟平台的运动，以实现汽车驾驶模拟器运动姿态模拟。

本文主要进行机械机构的设计、液压伺服系统设计、液压泵站设计和液压缸的设计等。

通过模拟器的机构设计和驱动液压伺服系统设计，结合电气系统能够实现汽车在不同运行状态的模拟，当驾驶员坐在驾驶舱系统的座椅上进行模拟驾驶时，完全能够感受到实际汽车驾驶的各种体感，为实车训练驾驶提供了可替代的模拟平台；本设计也为今后的进一步研究及其在娱乐模拟器、动感电影等产业的实际推广和应用方面奠定了基础。

关键词：汽车驾驶模拟器六自由度运动平台液压伺服系统运动姿态控制AbstractThe Automobile-driving i an important tool which used for the development of auto mobile product and the study of the transportation characteristics of “man-car-environment”or the driver training .In recent years, the study of the automobile-driving simulator used for development has become an important development direction in the world because of the notable characteristics of high safety, well reappearance of scene, easy to develop and low cost.This article is based on searching the large quantity of information about at home and abroad, and combines with the tea cher’s research task which mainly designs the part of 6-dof driving Simulator of hydraulic system .The 6-dof motion simulator adopts valves of hydraulic servo to control actuator to drive the movement of driving simulation platform, and to achieve the movement posture simulation of the automobile driving simulator. This article is mainly about the designing of machine, the system of hydraulic servo, hydraulic pump station, and actuator and so on.According to the designing of agencies of simulator and hydraulic servo system, it can combines the electrical system which can bring out the imitation of cars in different movement conditions, when the driver simulating drive on the seat of cockpit system, you can feel the feeling of driving a true car, and it also offer the simulator platform which can be replaced for true driving training. At the same time, this designing is also establishes for the further researches and the practice extension and use.Keywords:Driving-automobile simulator, 6-dof of motion platform, the system of hydraulic servo, the control of campaign attitude目录1绪论 (1)引言 (1)国内外发展现状 (2)1.2.1国内外研究和发展概述 (2)1.2.2驾驶模拟器的应用和发展 (3)课题任务 (5)论文的主要研究内容 (5)2 运动学及力学分析 (6)六自由度运动模拟器机构位置反解 (6)2.1.1坐标系的建立 (6)2.1.2广义坐标定义 (6)2.1.3坐标变换矩阵 (7)2.1.4液压缸铰支点坐标的确定 (8)2.1.5位置反解 (10)六自由度运动模拟器机构位置正解 (11)静力学分析 (11)3 机械及液压部分设计 (12)运动模拟平台的设计 (12)3.1.1液压缸内壁D活塞杆直径d的计算 (12)3.1.2液压缸壁厚和外径的计算 (14)3.1.3缸盖壁厚的确定 (14)3.1.3液压缸工作行程的确定 (15)3.1.4缸体长度的确定 (15)3.1.5液压系统的计算 (15)液压泵站 (17)铰链的设计 (18)执行机构单元组成 (21)电液伺服控制单元与液压系统 (22)反馈单元 (23)4 电气部分设计 (24)电气原理及接口设计 (24)4.1.1MCS-51系列单片机的引脚及其功能 (24)4.1.2单个电液伺服液压缸位置控制电路设计 (26)4.1.3扩展电路 (26)电气原理图 (27)5 结论 (28)本文结论 (28)本文研究工作的不足 (28)参考文献 (29)致谢 (30)1绪论引言驾驶模拟器是一种用于汽车产品开发、“人－车－环境”交通特性研究或驾驶培训的重要工具。

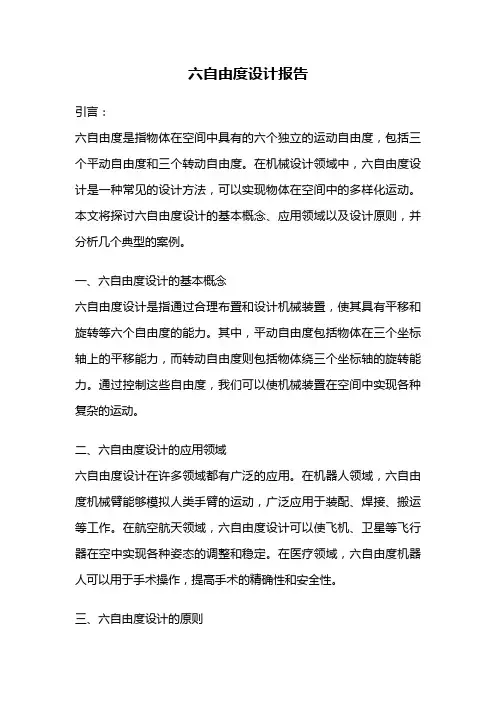

六自由度设计报告引言：六自由度是指物体在空间中具有的六个独立的运动自由度，包括三个平动自由度和三个转动自由度。

在机械设计领域中，六自由度设计是一种常见的设计方法，可以实现物体在空间中的多样化运动。

本文将探讨六自由度设计的基本概念、应用领域以及设计原则，并分析几个典型的案例。

一、六自由度设计的基本概念六自由度设计是指通过合理布置和设计机械装置，使其具有平移和旋转等六个自由度的能力。

其中，平动自由度包括物体在三个坐标轴上的平移能力，而转动自由度则包括物体绕三个坐标轴的旋转能力。

通过控制这些自由度，我们可以使机械装置在空间中实现各种复杂的运动。

二、六自由度设计的应用领域六自由度设计在许多领域都有广泛的应用。

在机器人领域，六自由度机械臂能够模拟人类手臂的运动，广泛应用于装配、焊接、搬运等工作。

在航空航天领域，六自由度设计可以使飞机、卫星等飞行器在空中实现各种姿态的调整和稳定。

在医疗领域，六自由度机器人可以用于手术操作，提高手术的精确性和安全性。

三、六自由度设计的原则六自由度设计需要考虑以下几个原则：1. 功能需求：根据具体的应用需求确定机械装置需要实现的运动自由度和精度。

2. 结构设计：通过合理的结构设计，使机械装置能够灵活地实现各种运动。

可以采用齿轮传动、连杆机构等方式来实现运动的传递和转换。

3. 控制系统：设计合理的控制系统，实现对六个自由度的精确控制和调节。

可以采用传感器和电机等装置来实现控制。

4. 安全性考虑：在设计过程中考虑到机械装置的安全性，避免出现意外事故。

案例分析：1. 机器人装配线：六自由度机器人装配线能够根据产品的不同要求，实现各种复杂的装配动作，提高生产效率和质量。

2. 飞行器姿态控制：六自由度设计可以使飞行器在空中实现各种姿态的调整，提高飞行的稳定性和灵活性。

3. 医疗机器人手术系统：六自由度机器人手术系统可以实现对患者进行精确的手术操作，减少手术风险和创伤。

结论：六自由度设计是一种重要的机械设计方法，具有广泛的应用前景。

六自由度运动平台施工方案一、平台机械结构设计设计概述：六自由度运动平台将采用高强度材料构建，以确保其稳定性和耐用性。

平台结构需能够支持各种动作要求，并提供足够的刚性和稳定性。

动力系统：设计包括电动马达、减速器和传动机构等，用于提供平台所需的动力和精确的运动控制。

传感器配置：安装位置传感器和力传感器，用于实时监测平台的实际位置和受到的力，为控制系统提供反馈。

二、运动控制系统方案控制系统架构：采用基于微处理器的实时控制系统，包括运动控制器、驱动器和电源等。

控制算法：利用先进的控制算法，如PID控制、模糊控制等，确保平台运动的平稳性和精确性。

通信协议：系统内部通信采用高速、稳定的通信协议，确保各组件间的数据交换实时可靠。

三、演示软件功能实现图形用户界面：开发直观、易用的图形用户界面，用于展示平台运动状态、控制参数等。

运动模拟：软件具备模拟运动功能，可在无实际硬件连接的情况下进行模拟测试。

数据记录与分析：软件能够记录平台运动数据，并提供数据分析功能，用于评估系统性能和优化控制策略。

四、交付地点与安装要求交付地点：明确平台的交付地点，确保运输和安装的顺利进行。

安装要求：提供详细的安装说明，包括安装环境要求、安装步骤和注意事项等。

五、软硬件功能要求硬件要求：列出系统所需的硬件配置，包括处理器、内存、存储等。

软件要求：说明系统运行的软件环境，包括操作系统、编程软件等。

六、控制策略实施方案路径规划：设计合理的路径规划算法，确保平台按照预定轨迹准确运动。

实时调整：系统具备实时调整能力，能够根据实时反馈数据对运动轨迹进行微调。

七、调试与测试流程调试步骤：提供详细的调试步骤，包括系统校准、功能测试等。

测试方法：采用多种测试方法，如单元测试、集成测试和系统测试等，确保系统的稳定性和可靠性。

八、安全操作与维护指南安全操作：制定安全操作规范，包括操作人员的资质要求、操作环境的安全条件等。

维护保养：提供设备维护保养建议，包括定期检查、更换易损件等，确保系统长期稳定运行。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着现代科技的发展，模拟器在各个领域中的应用越来越广泛。

其中，六自由度（6DOF）运动模拟器作为一种重要的模拟设备，其应用范围从军事训练、航空仿真到医疗康复、虚拟现实等领域都取得了显著的成果。

本文将重点分析新型六自由度运动模拟器的性能及其设计思路，以期为相关研究与应用提供参考。

二、新型六自由度运动模拟器的性能分析1. 运动性能新型六自由度运动模拟器具有六个方向的自由度，包括三个平动方向（X、Y、Z轴）和三个转动方向（绕X、Y、Z轴的旋转）。

这种设计使得模拟器能够精确地模拟出各种复杂的运动环境，如飞行、驾驶、战斗等场景。

同时，通过高精度的传感器和控制系统，确保模拟器的运动轨迹与真实场景相吻合。

2. 传感器性能传感器是六自由度运动模拟器的核心部件之一，直接关系到模拟器的精度和稳定性。

新型六自由度运动模拟器采用先进的传感器技术，如惯性测量单元（IMU）和光学传感器等，能够实时监测模拟器的位置、速度和加速度等信息。

这些传感器具有高精度、高灵敏度和低噪声等特点，确保了模拟器在各种环境下的稳定性和准确性。

3. 控制系统性能控制系统是六自由度运动模拟器的另一重要组成部分，负责控制模拟器的运动轨迹和姿态。

新型六自由度运动模拟器采用先进的控制系统设计，包括高性能的计算机和控制算法。

控制系统能够根据传感器的信息实时调整模拟器的运动状态，实现精确的运动控制。

同时，控制系统还具有自动调平、故障诊断和自我保护等功能，确保了模拟器的安全性和可靠性。

三、新型六自由度运动模拟器的设计思路1. 机械结构设计新型六自由度运动模拟器的机械结构设计是整个设计的关键部分。

设计时需考虑结构的稳定性、承载能力和动态性能等因素。

通过合理的布局和结构优化，实现六个方向上的自由运动。

同时，要确保结构具有足够的强度和刚度，以承受各种复杂的运动环境带来的冲击和振动。

2. 传感器和控制系统设计传感器和控制系统是新型六自由度运动模拟器的核心部分。

六自由度位姿调节平台控制系统设计专业：机械设计制造及其自动化学生：徐瑞指导老师：朱兴龙完成时期： 2015年6月1日扬州大学机械工程学院摘要六自由度平台在生活和实验设备得到了广泛的应用，例如各种训练模拟器如飞行模拟器、舰艇模拟器、海军直升机起降模拟平台、坦克模拟器、汽车驾驶模拟器、火车驾驶模拟器、地震模拟器以及动感电影、娱乐设备等领域，甚至可用到空间宇宙飞船的对接，空中加油机的加油对接中，在加工业可制成六轴联动机床、灵巧机器人等。

为其他试验设备提供了一个可以进行各种姿态调节的支撑平台，方便其他各种实验的展开。

由于六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等等一系列高科技领域，因而六自由度运动平台的研制变成了高等院校、研究院所在液压和控制领域水平的标志性象征。

同时平台的姿态能够实时调节、精确度自动化程度高等优点。

近些年来，对于六自由度平台的控制得到了关注和研究。

本文将针对实验室现有的调节平台，设计其控制系统，使位置、姿态调节更加方便快捷。

首先需要进行控制系统总体方案论证，确定可行的总体方案。

同时在详细了解实验室现有的调节平台的结构的基础上，根据相应的性能要求确定电机、驱动器、控制器型式，建立了六自由度位姿调节平台的运动学模型，进而建立了六自由度位姿调节平台的运动学方程，设计控制系统线路图，重点考虑电机运动到极限位置时“卡死”问题，设置加以控制，最后采用VC++6.0开发工具，在Windows 环境中对控制软件进行功能开发，实现电动、自动功能，解决电机运动到极限位置时“卡死”问题。

关键字: 六自由度位姿调节平台；极限位置；运动学模型；行程开关ABSTRACTSix degrees of freedom platform and experiment equipment has been widely used in life, such as all kinds of training simulator such as flight simulator, ship simulator, the navy helicopter landing simulation platform, the tank simulator, vehicle driving simulator, the train driving simulator, the earthquake simulator and action movies, entertainment and other fields, even available space spacecraft docking, refueling tanker docking.In processing can be made into six axis linkage machine tool, dexterous robot, etc.For other test equipment provides a can undertake all kinds of posture adjustment support platform, convenient and other various kinds of experiments.Due to the development of the six degrees of freedom motion platform, mechanical, hydraulic, electrical, control, computer, sensors, space motion mathematical model, the real-time signal processing, graphical display, dynamic simulation and so on a series of high-tech fields, therefore the development of the six degrees of freedom motion platform into institutions of higher learning, research institute's iconic symbol of hydraulic and control level.At the same time platform attitude to real-time adjustment, high automation degree of precision.In recent years, the six degree of freedom platform control to get the attention and research.This article will focus on the adjustment of the existing laboratory platform, design of its control system, make position, posture adjustment more convenient and quick.First need to control the system overall scheme demonstration, deciding the overall concept of feasible.In details about the lab at the same time, on the basis of existing to adjust the structure of the platform, according to the requirement of the performance of the corresponding type of motors, drives, controller, set up the kinematics model of six degrees of freedom posture control platform, and then established the kinematics equation of six degrees of freedom posture adjusting platform, design of control system circuit diagram, emphasizing on the electric motor to the limit position "stuck" problem, set control, finally in the software development environment using c language to controlthe function of software development and implementation of electric and automatic functions, solve the electric motor to the limit position "stuck" problem.Key words : six degrees of freedom posture adjusting platform;Limit position;The kinematics model;Travel switch目录摘要·············································································································· ABSTRACT ···································································································第一章引言···································································································1.1课题来源······························································································1.2国内外现状···························································································1.3本文的主要内容·····················································································第二章六自由度位姿调节平台控制系统的总体设计方案···········································2.1原控制系统方案及存在的问题····································································2.2现控制系统方案及解决的问题···································································第三章控制系统设计························································································3.1六自由度调节平台的运动学模型································································3.1.1 D-H方法简介·················································································3.1.2 运动学模型····················································································3.2 硬件设计·····························································································3.2.1电机选型·······················································································3.2.2驱动器选型·····················································································3.2.3控制器选型·····················································································3.2.4传感器选型·····················································································3.2.5控制系统原理图··············································································3.3 软件设计·····························································································3.3.1开发环境介绍·················································································3.3.2软件界面·······················································································3.3.3 程序片段·······················································································第四章结论····································································································参考文献········································································································致谢··············································································································第一章引言1.1课题研究意义本课题是结合视觉测量中标靶、摄像机需要进行位姿和姿态的调整，针对实验室现有的调节平台，设计一种具有六自由度调节平台的控制系统，使位置、姿态调节更加方便快捷，同时针对电机运动到极限位置时“卡死”问题解析解决。

六自由度液压伺服平台实验报告一、实验目的。

1、掌握电液位置伺服控制系统的基本原理；2、掌握六自由度平台的结构解算的概念及其软件实现；3、掌握VB6.0软件与下位机PAC通过以太网通信的方法；4、掌握6SPT-1六自由度液压伺服平台复现指令信号的实施方法。

二、实验方式：演示实验。

三、实验内容。

1、根据六自由度平台系统原理图和相关电气元器件接线说明设计电控系统，演示模拟地震实验；2、了解影片动作文件的编辑,熟练操作六自由度影片播放软件;3、熟练操作六自由度平台调试软件；四、实验原理。

1、电液位置伺服控制系统的基本原理电液位置伺服控制系统以液体作为动力传输和控制介质，利用电信号进行控制输入和反馈。

只要输入某一规律的输入信号，执行元件就能启动、快速并准确地复现输入量的变化规律。

控制系统结构图如图3.1所示：图3.1电液位置伺服控制系统结构图2.六自由度平台逆解算法图3. 2空间机构位置关系示意图六自由度平台又称为Stewart平台，其结构如图3.2所示，Stewart 平台由上、下两个平台、六个驱动关节和连接球较组成，上平台为运动平台，下平台为基座，上、下平台的六个校点分别组成一个六边形，连接6个液压缸作为驱动关节，每个液压缸两端各连接一个球较。

六个驱动关节的伸缩运动是独立的，由液压比例压力阀控制各液压缸作伸缩运动，从而改变各个驱动缸的长度，使动平台在空间的位置和姿态发生变化。

因此该平台是通过六个驱动杆的协调动作来实现三个线性移动及三个转动共六个自由度的运动。

Stewart平台机构的空间位置关系是指运动平台的六个自由度与六个驱动杆长度的关系，是研究该并联机构最基本的任务，也是机构速度、加速度、误差分析、工作空间分析、动力分析等的基础。

对于6-SPS平台机构，其特点是动静平台较点共面，考虑到工作空间的对称性要求，将平台的6个校点分成3组，三组较点沿圆周120°均布，动、静平台的相邻两边到中心的夹角分别为30。

六自由度摇摆台设计过程1. 用户技术指标一般摇摆台的技术指标通常包括一下内容：1)负载参数在摇摆台设计时，通常需要用户负载参数，主要包括：⏹负载质量负载质量和加速度要求，就形成了对驱动系统的出力要求。

⏹负载形状负载形状很重要，例如做炮塔试验时，就要求摇摆台的上平台需要留有吊篮通道，因此上平台就要设计成中空的。

另外，负载大小，通常也决定着上平台的大小。

⏹负载质心负载质心不同，在摇摆台旋转时，会对驱动系统形成不同的力矩。

⏹负载绕自身质心的三轴转动惯量转动惯量与角加速度一起，构成了力矩，也是对驱动系统出力要求。

2)单自由度运动参数摇摆台的运动参数通常用下面的表格来表示。

三个平移：航向Surge（沿X轴平移）、横向Sway（沿Y轴平移）、升沉Heave（沿Z平移），三个旋转：横摇Roll（绕X轴旋转）、俯仰Pitch（或称为纵摇、绕Y轴旋转）、偏航Yaw（或者成为首摇、绕Z角度实现与台子大小无关。

速度和角速度决定了摇摆台的油源流量和伺服阀的流量（这里还要结合作动器有效面积）。

而加速度/.负载质量、角加速度/负载惯量直接决定了所需的驱动力大小。

上述这些指标也是有学问的，通常有一定的关系。

比如航向和横向平移一般应该小于升沉位移。

而摇摆角度通常偏航角度可以做的更大，甚至可以超过30度。

根据设计经验，并参照国外成熟产品。

摇摆台的摇摆角度是最关键的指标。

太大的摇摆角度是无法实现的，即使实现了，也会造成摇摆台存在奇异位形，也就存在安全隐患。

一般摇摆台的摇摆角度中，横摇和俯仰角度小于30度，最大一般为26度左右。

3)组合运动参数有些用户会提出多个自由度组合运动参数，这些运动参数有时候要比单自由度参数大，不过，组合运动参数通常可以有技巧，比如更改各个自由度之间的相位，有些看似不能实现的组合就可以实现了。

不过这得需要小心，用户通常说任意组合，而任意组合就可能需要很长缸长或者速度，这样实现起来就更困难。

最好让用户提指标时候，不用提组合运动要求，因为单自由度运动参数就已经包含了一定的组合运动能力。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言随着现代工业自动化和智能制造的快速发展，六自由度（6DOF）机械臂作为一种重要的自动化设备，在工业生产、航空航天、医疗康复等领域得到了广泛应用。

本文旨在设计一个六自由度机械臂控制系统，并对其运动学进行仿真分析。

二、六自由度机械臂控制系统设计1. 硬件设计六自由度机械臂控制系统硬件主要包括机械臂本体、驱动器、传感器、控制器等部分。

其中，机械臂本体采用模块化设计，由六个旋转关节组成，每个关节均配备有电机驱动器。

传感器用于获取机械臂的位置、速度、加速度等状态信息，控制器则负责根据预设的算法对机械臂进行控制。

2. 软件设计软件设计是六自由度机械臂控制系统的核心部分。

控制系统采用分层结构设计，包括上层控制层和下层执行层。

上层控制层主要负责任务规划、路径规划、姿态控制等任务，下层执行层则负责接收上层控制层的指令，并通过驱动器控制机械臂的运动。

软件设计中，需考虑到实时性、稳定性和可扩展性等因素。

3. 控制系统算法控制系统算法是实现六自由度机械臂精确控制的关键。

常用的算法包括PID控制算法、模糊控制算法、神经网络控制算法等。

本设计中，采用PID控制算法，通过调整比例、积分和微分系数，实现对机械臂的精确控制。

三、运动学仿真分析运动学仿真是对六自由度机械臂控制系统设计的重要环节。

通过建立机械臂的运动学模型，可以分析机械臂的运动特性，为控制系统的设计提供依据。

1. D-H参数法建模采用D-H（Denavit-Hartenberg）参数法建立机械臂的运动学模型。

通过确定各关节的连杆参数，建立连杆之间的相对位置和姿态关系，从而得到机械臂的空间姿态。

2. 正运动学分析正运动学分析是指根据关节角度计算机械臂末端的位置和姿态。

通过求解机械臂的正运动学方程，可以得到机械臂末端在笛卡尔空间中的位置和姿态信息。

3. 逆运动学分析逆运动学分析是指根据机械臂末端的位置和姿态计算关节角度。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着科技的不断进步，六自由度（6-DOF）运动模拟器在军事、航天、汽车制造、医疗康复等领域的应用越来越广泛。

本文旨在分析新型六自由度运动模拟器的性能，并探讨其设计思路。

二、新型六自由度运动模拟器概述新型六自由度运动模拟器是一种能够模拟多种复杂运动环境的设备，包括平动、转动、振动等多种运动形式。

其核心部件包括传感器系统、控制系统和执行机构等。

传感器系统用于实时监测运动状态，控制系统负责处理传感器数据并控制执行机构的动作，执行机构则负责实现模拟器的运动。

三、性能分析（一）精度与稳定性新型六自由度运动模拟器具有高精度和高稳定性的特点。

其传感器系统能够实时监测运动状态，并反馈给控制系统，从而实现对运动的高精度控制。

此外，控制系统采用先进的算法和优化技术，能够有效地抑制外界干扰和误差，保证模拟器的稳定性和可靠性。

（二）动态响应能力新型六自由度运动模拟器具有快速响应的特点，能够在短时间内完成各种复杂的运动动作。

这主要得益于其先进的控制系统和执行机构，能够快速地响应传感器数据并控制执行机构的动作。

这种动态响应能力使得模拟器能够更好地模拟实际环境中的运动状态。

（三）多种运动模式支持新型六自由度运动模拟器支持多种运动模式，包括平动、转动、振动等。

这种多模式支持使得模拟器能够更好地满足不同领域的需求。

同时，通过调整参数和设置，模拟器还可以实现不同场景和环境的模拟，为研究和应用提供更加丰富的数据和经验。

四、设计思路（一）硬件设计新型六自由度运动模拟器的硬件设计主要包括传感器系统、控制系统和执行机构等。

传感器系统应具备高精度和高稳定性的特点，能够实时监测运动状态并反馈给控制系统。

控制系统应采用先进的算法和优化技术，实现对运动的高精度控制。

执行机构应具备快速响应的特点，能够快速地实现各种复杂的运动动作。

（二）软件设计软件设计是新型六自由度运动模拟器的关键部分，主要包括控制算法、数据处理和用户界面等。
