六自由度运动平台方案设计报告doc

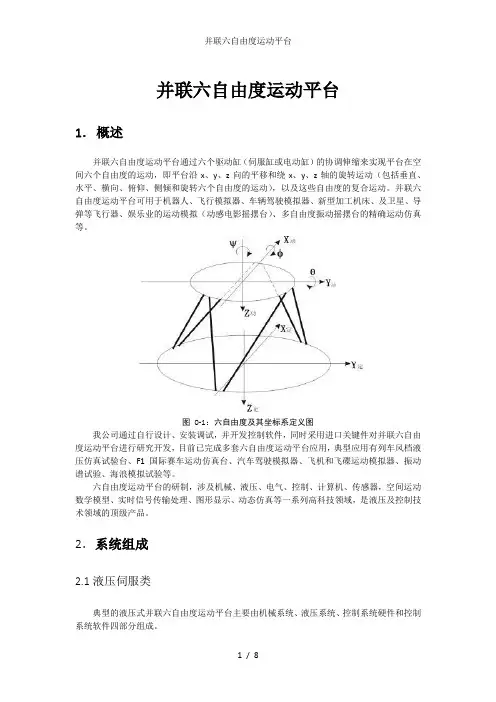

并联六自由度运动平台1．概述并联六自由度运动平台通过六个驱动缸（伺服缸或电动缸）的协调伸缩来实现平台在空间六个自由度的运动，即平台沿x、y、z向的平移和绕x、y、z轴的旋转运动（包括垂直、水平、横向、俯仰、侧倾和旋转六个自由度的运动），以及这些自由度的复合运动。

并联六自由度运动平台可用于机器人、飞行模拟器、车辆驾驶模拟器、新型加工机床、及卫星、导弹等飞行器、娱乐业的运动模拟（动感电影摇摆台）、多自由度振动摇摆台的精确运动仿真等。

图0-1：六自由度及其坐标系定义图我公司通过自行设计、安装调试，并开发控制软件，同时采用进口关键件对并联六自由度运动平台进行研究开发，目前已完成多套六自由度运动平台应用，典型应用有列车风档液压仿真试验台、F1国际赛车运动仿真台、汽车驾驶模拟器、飞机和飞碟运动模拟器、振动谱试验、海浪模拟试验等。

六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等一系列高科技领域，是液压及控制技术领域的顶级产品。

2．系统组成2.1液压伺服类典型的液压式并联六自由度运动平台主要由机械系统、液压系统、控制系统硬件和控制系统软件四部分组成。

机械系统主要包括：承载平台、上下连接铰链、固定座。

液压系统主要包括：泵站系统、伺服阀、驱动器、伺服油缸和阀块管路。

控制系统硬件主要包括：实时处理器、伺服控制单元、信号调理单元、监控单元和泵站控制单元。

控制系统软件包括：实时信号处理单元、实时运算单元、伺服控制和特殊要求处理单元。

2.2 电动伺服类电动式并联六自由度运动平台则将伺服油缸用电动缸代替，而伺服阀、泵站系统及阀块管路等则相应取消，增加运动控制单元。

具有系统简洁、响应速度快等优点，是多自由度平台今后重点发展的方向。

3．主要技术参数以下参数为液压类平台典型值，具体可按用户要求设计制造。

3.1平台主要参数平台最大负载：静态≥2000KG，动态≥3000KG。

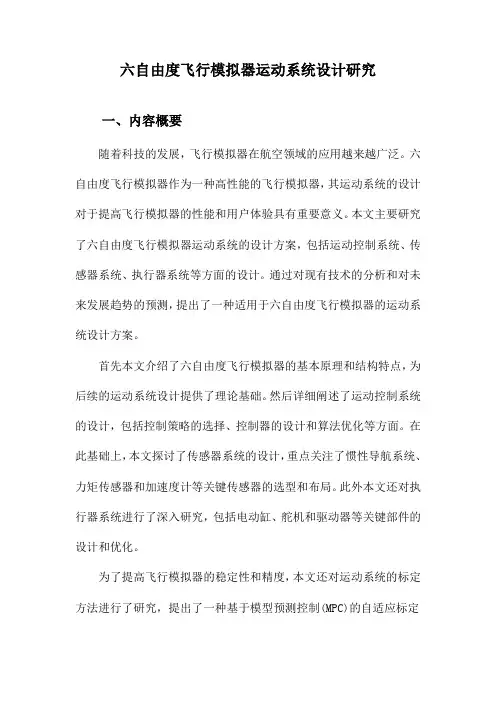

六自由度飞行模拟器运动系统设计研究一、内容概要随着科技的发展，飞行模拟器在航空领域的应用越来越广泛。

六自由度飞行模拟器作为一种高性能的飞行模拟器，其运动系统的设计对于提高飞行模拟器的性能和用户体验具有重要意义。

本文主要研究了六自由度飞行模拟器运动系统的设计方案，包括运动控制系统、传感器系统、执行器系统等方面的设计。

通过对现有技术的分析和对未来发展趋势的预测，提出了一种适用于六自由度飞行模拟器的运动系统设计方案。

首先本文介绍了六自由度飞行模拟器的基本原理和结构特点，为后续的运动系统设计提供了理论基础。

然后详细阐述了运动控制系统的设计，包括控制策略的选择、控制器的设计和算法优化等方面。

在此基础上，本文探讨了传感器系统的设计，重点关注了惯性导航系统、力矩传感器和加速度计等关键传感器的选型和布局。

此外本文还对执行器系统进行了深入研究，包括电动缸、舵机和驱动器等关键部件的设计和优化。

为了提高飞行模拟器的稳定性和精度，本文还对运动系统的标定方法进行了研究，提出了一种基于模型预测控制(MPC)的自适应标定方法。

本文对所提出的六自由度飞行模拟器运动系统设计方案进行了验证和实验，结果表明所设计的系统能够满足飞行模拟器的需求，具有良好的性能和稳定性。

本文通过研究六自由度飞行模拟器运动系统的设计方案，为提高飞行模拟器的性能和用户体验提供了有益的参考。

在未来的研究中，可以进一步优化运动系统的设计方案，以满足不同应用场景的需求。

1.1 研究背景和意义飞行模拟器技术在现代航空、航天等领域具有重要的应用价值，它可以为飞行员提供真实的飞行环境和训练条件，帮助他们熟悉各种飞行操作和应对紧急情况。

六自由度飞行模拟器是一种高级的飞行模拟器，它可以模拟飞机在空间中的六个自由度(平移、俯仰、滚转、偏航)的运动，为飞行员提供更加真实和全面的飞行体验。

然而目前市场上的六自由度飞行模拟器运动系统存在一些问题，如运动稳定性差、响应速度慢、精度不高等，这些问题限制了飞行模拟器的实际应用效果。

《新型六自由度运动模拟器的性能分析与设计》篇一一、引言随着科技的不断进步，模拟器技术在众多领域得到了广泛的应用。

其中，六自由度（6DOF）运动模拟器作为一种高级的模拟系统，在军事、航天、汽车、医疗等多个领域发挥着重要作用。

本文将针对新型六自由度运动模拟器的性能进行分析，并探讨其设计思路和方法。

二、六自由度运动模拟器概述六自由度运动模拟器是一种能够模拟三维空间中六个方向上运动特性的设备，包括沿X、Y、Z轴的平移以及绕这三个轴的旋转运动。

它能够模拟各种复杂环境下的运动状态，为实验和训练提供逼真的体验。

三、新型六自由度运动模拟器的性能分析（一）高精度运动控制新型六自由度运动模拟器采用先进的控制系统和传感器技术，能够实现高精度的运动控制。

通过精确的算法和反馈机制，模拟器能够准确模拟各种复杂环境下的运动状态，提高实验和训练的准确性。

（二）大范围运动空间新型六自由度运动模拟器具有较大的运动空间，能够满足不同场景下的模拟需求。

通过优化机械结构和控制系统，模拟器能够在较大的空间范围内实现精确的运动控制。

（三）高稳定性与可靠性新型六自由度运动模拟器采用高强度材料和先进的制造工艺，具有较高的稳定性和可靠性。

同时，通过优化设计和严格的测试流程，确保模拟器在长时间运行过程中能够保持优良的性能。

（四）易于集成与维护新型六自由度运动模拟器具有良好的集成性和维护性。

通过采用模块化设计，方便用户进行安装、调试和维修。

同时，提供友好的用户界面和丰富的接口，方便与其他系统的集成。

四、新型六自由度运动模拟器的设计思路与方法（一）需求分析在进行新型六自由度运动模拟器的设计之前，首先要进行需求分析。

明确模拟器的应用场景、使用人群、所需功能等关键要素，为后续的设计提供依据。

（二）总体设计根据需求分析结果，进行总体设计。

确定模拟器的结构形式、机械布局、控制系统等关键要素。

同时，考虑模块化设计，方便后续的安装、调试和维护。

（三）硬件设计硬件设计是新型六自由度运动模拟器设计的关键环节。

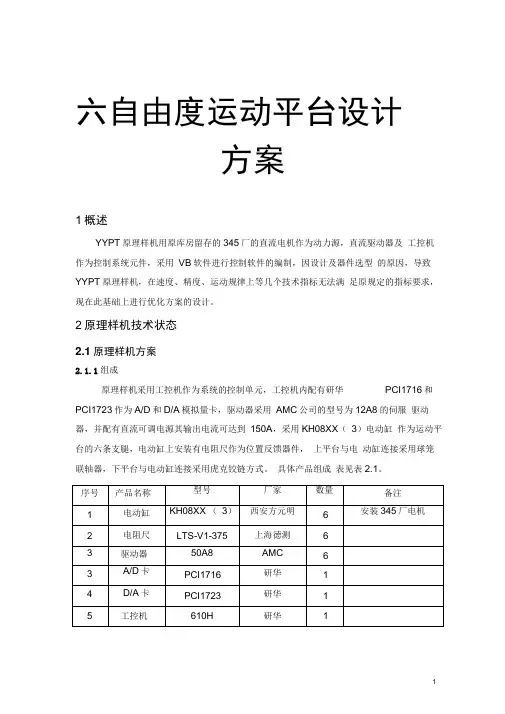

六自由度运动平台设计方案1概述YYPT原理样机用原库房留存的345厂的直流电机作为动力源，直流驱动器及工控机作为控制系统元件，采用VB软件进行控制软件的编制，因设计及器件选型的原因，导致YYPT原理样机，在速度、精度、运动规律上等几个技术指标无法满足原规定的指标要求，现在此基础上进行优化方案的设计。

2原理样机技术状态2.1原理样机方案2.1.1组成原理样机采用工控机作为系统的控制单元，工控机内配有研华PCI1716和PCI1723作为A/D和D/A模拟量卡，驱动器采用AMC公司的型号为12A8的伺服驱动器，并配有直流可调电源其输出电流可达到150A，采用KH08XX（3）电动缸作为运动平台的六条支腿，电动缸上安装有电阻尺作为位置反馈器件，上平台与电动缸连接采用球笼联轴器，下平台与电动缸连接采用虎克铰链方式。

具体产品组成表见表2.1。

2.1.2结构方案六自由度运动平台是由六条电动缸通过虎克铰链和球笼万向节联轴器将上、下两个平台连接而成，下平台固定在基础上，借助六条电动缸的伸缩运动，完成上平台在三维空间六个自由度（X，丫，Z，a，B, 丫）的运动，从而可以模拟出各种空间运动姿态。

图1六自由度平台外形图a）球笼联轴器（如图2所示）采用球笼铰链与上平面连接。

球笼铰链结构简单、体积小、运转灵活、易于维护。

初选球笼铰链型号BJB （JB/T6139-1992）,公称转矩Tn=2000N/m，工作角度40度，外径D=68mm,轴孔选用圆柱孔d=24mm,总长度L1=148mm ,转动惯量为0.00008kg.m2，重量5kg。

图2球笼联轴器b）虎克铰链（如图3所示）采用虎克铰链与下平面连接。

万向节铰链传动效率高，允许两轴间的角位移大，适用于有大角位移的两轴之间的连接，一般两轴的轴间角最大可达35o~45o,噪音小，对润滑要求不高，传递转矩大，而且使用可靠，因此获得广泛的应用。

图3虎克铰链F固定板的连接（如图4所示）F 固定板与电动缸用法兰连接初选深沟球轴承型号61808 (GB/T276-1994),额定载荷 Cr=5.1kN ，外径D=52mm ，轴承孔选用 d=40mm ，宽 B=7mm ，重量 0.26kg 。

六自由度运动平台驱动系统设计计算报告编写校对审核批准2019年11月目录1.六自由度运动平台电机选型计算 (2)1.1空间几何参数 (2)1.2六自由度运动坐标系与数学模型 (2)1.3七自由度平台最大线位移和最大角位移仿真分析 (3)1.4电动缸推（拉）力、缸速的计算机仿真分析 (3)1.5交流伺服系统 (4)1.6电动缸的缸速、推拉力和控制精度 (6)2.第七自由度电机的选型计算 (7)2.1设计初始条件 (7)2.2运动规律 (8)2.3伺服电机的运动规律 (8)2.4电机数量计算 (9)2.5.1倾覆力矩与滚轮安全系数 (9)2.5.2偏转力矩与滚轮安全系数 (10)2.5.3垂向载荷与滚轮安全系数 (10)2.6几种典型工况对应的电机输出最大转速最大扭矩 (10)2.7基本结论 (12)3.系统的安全保护措施 (12)4.运动指标测试 (13)I1.六自由度运动平台电机选型计算1.1空间几何参数依据运动指标估算了运动平台以上的总载荷（4.5t）和转动惯量，经过运动学、动力学仿真分析，根据平台的三个线位移和三个角位移确定了电动缸的几何尺寸、电动缸的行程以及并联机构的空间几何参数：●运动机构上三个铰支座的中心线均以120°的圆心角均布分布在直径为2.4m的圆周上；●下平台上三个铰支座的中心线均以120°的圆心角均匀分布在直径为3.4m的圆周上；●平台停机高度2.216m；●平台处于最低位置时，电动缸与地面夹角47.9°；●运动平台厚度0.4m；●电动缸行程0.94m。

1.2六自由度运动坐标系与数学模型在六缸支撑的运动系统中，可定义运动坐标系和固定坐标系，如图1-1所示。

图1-1 六自由度运动平台坐标定义运动坐标系固联在运动平台上，其X-Y平面位于六台电动缸上耳轴中心所在平面内，Z轴垂直向下，（右手系）坐标系原点位于上三点所在圆的圆心。

固定坐标系固联在固定平台上，其X-Y平面位于六台电动缸下耳轴中心所在平面内，Z轴垂直向下（右手系）坐标原点位于下三点所在圆的圆心。

六自由度机械平台设计方案
1. 简介
本文档旨在提供一个六自由度机械平台的设计方案，为读者提供一个了解该机械平台的整体结构和功能的概述。

2. 设计要求
在设计六自由度机械平台时，需要考虑以下要求：
- 高精度和高稳定性；
- 具有较大的工作空间；
- 快速和准确的运动；
- 可以承受适应各种工作环境的负载。

3. 设计方案
为满足上述要求，本设计方案包括以下几个关键方面：
3.1 结构设计
- 采用六个自由度，包括三个旋转自由度和三个平移自由度；
- 结构采用刚性框架设计，以确保稳定性和刚性；
- 使用高强度材料来提供足够的负载能力。

3.2 驱动系统
- 使用先进的电机和驱动器来实现快速和准确的运动；
- 采用闭环控制系统以确保精确的位置控制；
- 考虑使用减震和防护装置来减小外界干扰对机械平台运动的影响。

3.3 传感器系统
- 配备合适的传感器来监测机械平台的位置和状态；
- 包括位置传感器、力传感器和姿态传感器等。

3.4 控制系统
- 设计一套先进的控制系统以实现对机械平台的准确控制；
- 使用合适的控制算法来实现运动轨迹规划和运动控制。

4. 总结
本文档提供了一个六自由度机械平台设计的概述，包括结构设计、驱动系统、传感器系统和控制系统等关键方面。

希望通过该设计方案能够满足高精度和高稳定性的需求，并能在各种工作环境下快速和准确地运动。

六自由度运动平台施工方案一、平台机械结构设计设计概述：六自由度运动平台将采用高强度材料构建，以确保其稳定性和耐用性。

平台结构需能够支持各种动作要求，并提供足够的刚性和稳定性。

动力系统：设计包括电动马达、减速器和传动机构等，用于提供平台所需的动力和精确的运动控制。

传感器配置：安装位置传感器和力传感器，用于实时监测平台的实际位置和受到的力，为控制系统提供反馈。

二、运动控制系统方案控制系统架构：采用基于微处理器的实时控制系统，包括运动控制器、驱动器和电源等。

控制算法：利用先进的控制算法，如PID控制、模糊控制等，确保平台运动的平稳性和精确性。

通信协议：系统内部通信采用高速、稳定的通信协议，确保各组件间的数据交换实时可靠。

三、演示软件功能实现图形用户界面：开发直观、易用的图形用户界面，用于展示平台运动状态、控制参数等。

运动模拟：软件具备模拟运动功能，可在无实际硬件连接的情况下进行模拟测试。

数据记录与分析：软件能够记录平台运动数据，并提供数据分析功能，用于评估系统性能和优化控制策略。

四、交付地点与安装要求交付地点：明确平台的交付地点，确保运输和安装的顺利进行。

安装要求：提供详细的安装说明，包括安装环境要求、安装步骤和注意事项等。

五、软硬件功能要求硬件要求：列出系统所需的硬件配置，包括处理器、内存、存储等。

软件要求：说明系统运行的软件环境，包括操作系统、编程软件等。

六、控制策略实施方案路径规划：设计合理的路径规划算法，确保平台按照预定轨迹准确运动。

实时调整：系统具备实时调整能力，能够根据实时反馈数据对运动轨迹进行微调。

七、调试与测试流程调试步骤：提供详细的调试步骤，包括系统校准、功能测试等。

测试方法：采用多种测试方法，如单元测试、集成测试和系统测试等，确保系统的稳定性和可靠性。

八、安全操作与维护指南安全操作：制定安全操作规范，包括操作人员的资质要求、操作环境的安全条件等。

维护保养：提供设备维护保养建议，包括定期检查、更换易损件等，确保系统长期稳定运行。

六⾃由度平台实验报告六⾃由度平台实验报告机械电⼦⼯程系张梦辉21525074⼀、实验简介实验对象为⼀个六⾃由度平台，每个⾃由度的运动均由⼀个永磁式直流电机驱动，实验要求对其中⼀个电动缸进⾏位置控制，位置由⼀个滑变电阻式的位移传感器反馈回的电压信号确定，驱动则是通过研华的PCI1716L的数字输出实现，控制软件采⽤Labview8.6。

⼆、实验装置PC机⼀台研华PCI1716L多功能板卡⼀个PCI总线⼀根固态继电器板⼀块220V AC—24VDC变压器三个直流电动机六个三、实验台介绍六⾃由度运动平台是由六⽀电动缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只电动缸的伸缩运动，完成上平台在空间六个⾃由度（α，β，γ，X，Y，Z）的运动，从⽽可以模拟出各种空间运动姿态。

六⾃由度运动平台涉及到机械、液压、电⽓、控制、计算机、传感器，空间运动数学模型、实时信号传输处理等⼀系列⾼科技领域，因此六⾃由度运动平台是机电控制领域⽔平的标志性象征。

主要包括平台的空间运动机构、空间运动模型、机电控制系统。

本实验台，PC机作为板卡和⼈的接⼝，通过在PC机上编程来控制板卡发送数字信号和采集位置信号。

将PCI多功能卡设置为设备0，选择PCI板卡的模拟信号输⼊⼝AI4⼝来采集2号缸的位置信号，通过PORT1号⼝来控制2号缸对应直流电机的正转、反转和停⽌。

通过数字信号输出⼝发送开关量来控制固态继电器的开和闭，固态继电器导通的话，则接通直流电动机，直流电动机开始运⾏，这时候，电动缸就会朝着指定⽅向运⾏，并且到达指定的位置。

实验中⽤到的接⼝的说明：AI0-AI5 模拟信号输⼊⼝，⽤来采集六个缸的位置信号；AIGND 模拟信号公共地DO0-DO11 数字信号输出⼝，⽤来控制六个缸的运动（其中DO11-DO10 分别控制1号缸的正反转DO09-DO08 分别控制2号缸的正反转DO07-DO06 分别控制3号缸的正反转DO05-DO04 分别控制4号缸的正反转DO03-DO02 分别控制5号缸的正反转DO01-DO00 分别控制6号缸的正反转DGND 数字输出信号公共地PCI1716L板卡端⼝四、实验过程Labview实验程序：1、数字信号输出程序段通过调⽤PCI板卡的例⼦程序：DioWritePortWord.vi程序来发送数字信号，当控制⼦为1时，通过板卡数字信号输出⼝DO8⼝发送1，这样2号缸的电机发转，电动缸退回；当控制字为2时，通过数字信号输出⼝DO9发送1，这样2号缸的电机正转，电动缸前进。

设备基础、基座设计计算报告编写校对审核批准2019年11月目录1.齿条连接螺栓强度校核 (2)2.倾覆力矩计算 (3)2.1导轨板连接螺钉计算： (4)2.2地脚螺栓计算 (5)2.3小车与平台连接螺栓计算 (7)3.导轨板基座的拼接 (8)I1. 齿条连接螺栓强度校核电机额定转矩为790Nm ，减速机减速比4：1，齿轮外径为212.21mm ，齿条为多段拼接，一根齿条长为1.92米。

在实际运行的过程中，同一根齿条最多和三个齿轮同时啮合，则齿条的实际受力为：F 齿条=3×T 电机×4÷r 齿轮=3×790×4÷(212.21÷2÷1000)N=89345.5N每根齿条的连接螺栓数量n 为16根，则每根螺栓分担的力为：F 齿条′=F 齿条÷n=89345.5÷16N=5584N现选取螺钉为机械性能等级10.9级，M20的螺钉，螺纹小径为17.3mm ，螺钉材料屈服强度为900 Mpa ，以下对现有齿条选用螺钉进行校核计算：F p=K f F A mf=1.2×55841×0.15N =44672.7Nσ=1.3F p π4d 12 =1.3×44672.7π4×17.32Mpa=247Mpa S s =σs σ=900247=3.6以上式中：F A ——横向载荷，单位N;F p ——螺栓预紧力，单位N;K f ——可靠性系数，取1.1~1.3，本计算取1.2；m ——接合面数；f ——接合面摩擦系数，根据不同材料而定，钢对钢时，为0.15左右，本计算取0.15；d 1——螺纹小径，单位mm ；σs ——螺栓屈服强度，Mpa ，由螺栓材料机械性能等级决定；σ——计算应力，单位Mpa ；S s ——安全系数。

综上述计算，安全系数为3.6，满足使用要求。

2.倾覆力矩计算由技术要求结合三维模型可知如下参数：●在六自由度运动产生惯性力和力矩的过程中，参与其中的重量为5.815吨，其中鼓形舱1吨、运动平台1吨、舱内载荷3.5吨、三个上铰支座0.315吨；●运动平台角加速度200°/s2；●运动平台线加速度1g；●运动平台的最大转动惯量：J x=1.35×104kg∙m2J y=1.31×104kg∙m2J z=1.01×104kg∙m2角加速度换算为弧可得α=200°/s2=3.4907rad/s2则各个方向由于转动产生的力矩计算如下：m x=J x×α=1.35×104×3.4907Nm=47124Nmm y=J y×α=1.31×104×3.4907Nm=45728Nmm z=J z×α=1.01×104×3.4907Nm=35256Nm水平方向做加速运动时推力为F=ma=5815×9.8N=56987N由三维模型可知，参与运动的部件重心距滑轮轨道面的距离为3.71m,则由于水平运动惯性力产生的倾覆力矩为：m T=56987×3.71Nm=211421.8Nm综上所述，各向最大受力情况如下：水平方向运动时由于惯性产生的推力最大为F x =F y =56987N运动过程中，绕X 轴和Y 轴最大的力矩为M x =m x +m T=47124Nm +211421.8Nm=258545.8NmM y =m y +m T=45728Nm +211421.8Nm=257149.8Nm2.1 导轨板连接螺钉计算：在平台运动过程中，当平台倾覆力矩最大时导轨板连接螺钉受力最大。

摘要摘要本文对一种新型的6-(P-2P-S)并联机器人的精度进行了分析，这种机器人是由Stewart平台经过变异得到的。

介绍了该并联机器人的特点，利用空间机构学理论分析了机构的位置正反解，并分析了该机构在正交位姿的运动解耦性能。

基于该并联机器人的结构约束，研究了该机构的工作空间，并定量分析了该机构参数对工作空间体积大小的影响。

定义了线速度各向同性性能评价指标，并给出各向同性性能指标在工作空间内的分布情况。

采用对并联机构运动学方程取微分的方法求得各主要误差源和末端误差的映射关系，使用叠加原理获得了在综合多种误差影响因素作用下并联机构的几何误差模型，利用蒙特卡洛技术对终端平台误差进行了分析。

采用绝对误差敏感度和误差方向敏感度这两个误差评价指标，将主要误差影响因素对机构终端误差的影响进行了分析。

以该并联机构的全域各向同性性能指标和全域综合误差指标为依据对该机构进行了参数设计。

关键词并联机器人；正交结构；性能指标；几何误差；蒙特卡洛方法燕山大学工学硕士学位论文AbstractThe thesis focuses on the accuracy research on a novel 6-(P-2P-S) orthogonal parallel robot, the robot is developed based on the Stewart platform mechanism.Its layout feature is presented according to the previous research results. The forward and reverse position are established by using spatial mechanisms. The paper also shows that the novel parallel robot is characterized by decoupling at its orthogonal position.Base on the architecture constraints, its workspace is investigated. The effects of the design parameters to the workspace volume are studied quantitatively.Kinematics transmission isotropy evaluation criteria is defined. The distribution of the defined evaluation criteria are presented on the workspace.To get the mapping relationship between the influencing factors and the end error of the 6-(P-2P-S) parallel robot, the kinematics equation are differentiated. The analytic expression of the geometric error of the 6-(P-2P-S) parallel robot is obtained by using the superposition theorem and comprehensively considering the influencing factor. The distribution on terminal platform errors is discussed using Monte-Carlo method. By comprehensively considering the two evaluation indicators: absolute error sensitivity and error isotropy sensitivity, the influence of the influencing factor effecting on the end effector is analyzed.Based on the workspace of a novel 6-(P-2P-S) parallel robot, geometry parameter of the parallel mechanism is optimized which depend on the glob kinematics and the glob equal errors.Keywords Parallel robot; Orthogonal structure; Performance evaluation criteria;Geometric error; Monte-Carlo method目录目录摘要 (Ⅰ)Abstract (Ⅱ)第 1 章绪论 (1)1.1并联机器人概述 (1)1.2并联机器人发展状况 (2)1.3本论文的选题意义及主要研究内容 (8)第2章新型6-(P-2P-S)并联机器人的位置分析 (10)2.1概述 (10)2.2 6-(P-2P-S)并联机器人的机构描述 (10)2.2.1结构布局 (10)2.2.2机构特点 (11)2.3 6-(P-2P-S)并联机器人的位置分析 (12)2.3.1动平台姿态描述 (13)2.3.2位置分析 (14)2.3.3正交位姿解耦分析 (17)2.4本章小结 (18)第3章新型6-(P-2P-S)并联机器人工作空间分析 (20)3.1概述 (20)3.2工作空间定义 (20)3.3工作空间分析 (22)3.3.1 约束分析 (22)3.3.2 工作空间的搜索方法 (23)3.3.3 工作空间形状分析 (26)3.4 结构尺寸对工作空间的影响 (28)燕山大学工学硕士学位论文3.5 本章小结 (30)第4章新型6-(P-2P-S)并联机器人的运动学传递性能分析 (31)4.1概述 (31)4.2运动学传递性能分析 (31)4.2.1 雅可比矩阵的求解 (31)4.2.2 运动学传递各向同性性能评价指标 (33)4.2.3正交位姿时运动学传递各向同性性能分析 (39)4.3本章小结 (40)第5章新型6-(P-2P-S)并联机器人的精度分析 (41)5.1 概述 (41)5.2 误差模型的建立 (41)5.2.1建模方法综述 (41)5.2.2模型建立 (42)5.2.3考虑间隙误差和垂直度误差的误差模型 (45)5.3 基于蒙特卡洛方法的误差分析 (46)5.3.1 制造误差随机量抽样 (46)5.3.2 球铰间隙误差随机量抽样 (46)5.3.3 误差的蒙特卡洛模拟 (47)5.4 误差的评价指标 (52)5.5 本章小结 (55)第6章6-(P-2P-S)并联机器人的结构参数设计 (56)6.1概述 (56)6.2并联机器人的结构参数设计 (56)6.2.1结构参数对工作空间大小的影响 (57)6.2.2结构参数对运动学性能的影响 (58)6.2.3结构参数对全域综合误差的影响 (59)6.3本章小结 (62)结论 (63)参考文献 (64)目录攻读硕士学位期间承担的科研任务与主要成果 (69)致谢 (70)作者简介 (71)燕山大学工学硕士学位论文第1章绪论第 1 章绪论1.1 并联机器人概述机器人的出现充分体现人类的创造力，是人类智慧的结晶。

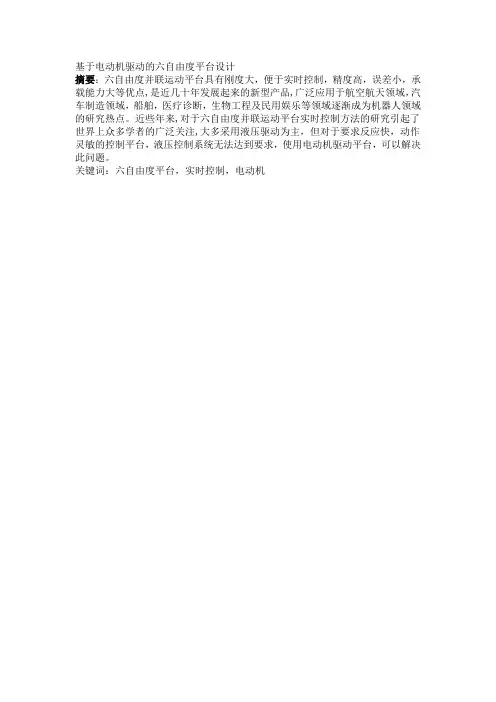

基于电动机驱动的六自由度平台设计摘要：六自由度并联运动平台具有刚度大，便于实时控制，精度高，误差小，承载能力大等优点,是近几十年发展起来的新型产品,广泛应用于航空航天领域，汽车制造领域，船舶，医疗诊断，生物工程及民用娱乐等领域逐渐成为机器人领域的研究热点。

近些年来,对于六自由度并联运动平台实时控制方法的研究引起了世界上众多学者的广泛关注,大多采用液压驱动为主，但对于要求反应快，动作灵敏的控制平台，液压控制系统无法达到要求，使用电动机驱动平台，可以解决此问题。

关键词：六自由度平台，实时控制，电动机1 绪论1.1 引言并联六自由度平台是具有重大经济价值和国防战略意义的高精尖实验设备，是一种以计算机技术、控制理论、空间机构学、图像处理和人机工程学为基础的复杂系统。

最早的空间六自由度并联机器人是1965年D. Stewart提出并研制的,也称为6-SPS机构，即著名的Stewart平台机构，与传统的串联式多自由度运动机构相比,它具有承载能力强,刚度好,无积累误差,精度高等优点。

根据上、下各六个万向绞相对分布的不同,该机构可分为多种类型,其运动学已有许多学者进行了研究。

进入80年代特别是90年代以来,六自由度运动平台越来越广泛的应用于机器人、并联机床、空间对接计术、航空航海设备、摇摆模拟以及娱乐设施上。

目前我国的六自由度平台设计水平和制造水平与西方发达国家相比差距还是相当大,对六自由度平台控制理论、控制系统与技术研究的这些领域内的关键课题所做的工作还很粗浅。

因此对六自由度的关键组成部分进行深入的理论分析和实验研究,尽快研制出性能优良的六自由度平台,提高我国的仿真技术水平,具有重大的理论意义和实际应用价值。

六自由度运动平台是用于飞行器、运动器（如飞机、车辆）模拟训练的动感模拟装置，是一种并联运动机构，它通过改变六个可以伸缩的作动筒来实现平台的空间六自由度运动（垂直向、横向、纵向、俯仰、滚转、摇摆），即X、Y、Z方向的平移和绕X、Y、Z轴的旋转运动，以及这些自由度的复合运动。

六自由度设计报告引言：六自由度是指物体在空间中具有的六个独立的运动自由度，包括三个平动自由度和三个转动自由度。

在机械设计领域中，六自由度设计是一种常见的设计方法，可以实现物体在空间中的多样化运动。

本文将探讨六自由度设计的基本概念、应用领域以及设计原则，并分析几个典型的案例。

一、六自由度设计的基本概念六自由度设计是指通过合理布置和设计机械装置，使其具有平移和旋转等六个自由度的能力。

其中，平动自由度包括物体在三个坐标轴上的平移能力，而转动自由度则包括物体绕三个坐标轴的旋转能力。

通过控制这些自由度，我们可以使机械装置在空间中实现各种复杂的运动。

二、六自由度设计的应用领域六自由度设计在许多领域都有广泛的应用。

在机器人领域，六自由度机械臂能够模拟人类手臂的运动，广泛应用于装配、焊接、搬运等工作。

在航空航天领域，六自由度设计可以使飞机、卫星等飞行器在空中实现各种姿态的调整和稳定。

在医疗领域，六自由度机器人可以用于手术操作，提高手术的精确性和安全性。

三、六自由度设计的原则六自由度设计需要考虑以下几个原则：1. 功能需求：根据具体的应用需求确定机械装置需要实现的运动自由度和精度。

2. 结构设计：通过合理的结构设计，使机械装置能够灵活地实现各种运动。

可以采用齿轮传动、连杆机构等方式来实现运动的传递和转换。

3. 控制系统：设计合理的控制系统，实现对六个自由度的精确控制和调节。

可以采用传感器和电机等装置来实现控制。

4. 安全性考虑：在设计过程中考虑到机械装置的安全性，避免出现意外事故。

案例分析：1. 机器人装配线：六自由度机器人装配线能够根据产品的不同要求，实现各种复杂的装配动作，提高生产效率和质量。

2. 飞行器姿态控制：六自由度设计可以使飞行器在空中实现各种姿态的调整，提高飞行的稳定性和灵活性。

3. 医疗机器人手术系统：六自由度机器人手术系统可以实现对患者进行精确的手术操作，减少手术风险和创伤。

结论：六自由度设计是一种重要的机械设计方法，具有广泛的应用前景。

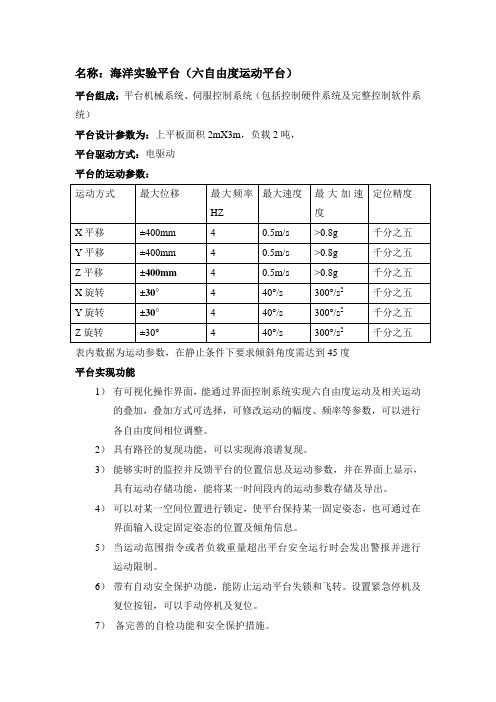

名称：海洋实验平台（六自由度运动平台）
平台组成：平台机械系统、伺服控制系统（包括控制硬件系统及完整控制软件系统）
平台设计参数为：上平板面积2mX3m，负载2吨，
平台驱动方式：电驱动
平台的运动参数：
表内数据为运动参数，在静止条件下要求倾斜角度需达到45度
平台实现功能
1）有可视化操作界面，能通过界面控制系统实现六自由度运动及相关运动的叠加，叠加方式可选择，可修改运动的幅度、频率等参数，可以进行
各自由度间相位调整。

2）具有路径的复现功能，可以实现海浪谱复现。

3）能够实时的监控并反馈平台的位置信息及运动参数，并在界面上显示，具有运动存储功能，能将某一时间段内的运动参数存储及导出。

4）可以对某一空间位置进行锁定，使平台保持某一固定姿态，也可通过在界面输入设定固定姿态的位置及倾角信息。

5）当运动范围指令或者负载重量超出平台安全运行时会发出警报并进行运动限制。

6）带有自动安全保护功能，能防止运动平台失锁和飞转。

设置紧急停机及复位按钮，可以手动停机及复位。

7）备完善的自检功能和安全保护措施。

其他要求：
1）在上平板上根据用户需求设计固定槽、滑轨，可以实现多位置固定。

2）向用户提供优质售后服务，提供硬件维修及软件的技术支持。
