变频器线路讲解

7.1
通用变频器端子接线图
107 控制电路端子接线说明如下。

控制电路输入信号出厂设定为漏型逻辑。

在这种逻辑中，信号端子接通时，电流是从相应的输入端子流出，其结构如图
7-2所示。

图7-2 漏型逻辑控制电路结构图
在控制电路端子板的背面，把跳线从漏型逻辑位置移到源型逻辑位置，可以改变变频器的控制逻辑。

在源型逻辑中，信号接通时，电流是流入相应的输入端子，其结构如图7-3
所示。

图7-3 源型逻辑控制电路结构图
7.1.2 三菱FR-D700系列变频器接线图
三菱公司FR-D700系列变频器是多功能、紧凑型变频器，采用通用磁通矢量控制方式，功率范围为0.4～7.5kW ，具有15段速、PID 和漏-源型转换等功能。

三菱FR-D700变频器的端子接线图如图7-4所示。

各个端子功能参照FR-A740变频器。

图解变频器接线,变频器怎么接线变频器是应⽤变频技术与微电⼦技术，通过改变电机⼯作电源频率⽅式来控制交流电动机的电⼒控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进⽽达到节能、调速的⽬的。

⼀、变频器⼯作原理变频器可分为电压型和电流型两种变频器：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

是整流器，整流器，逆变器。

⽽变频器的主电路由整流器、平波回路和逆变器三部分构成，将⼯频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产⽣的电压脉动的“平波回路。

上图是⼀副变频器接线图。

在变频器的安装中，有⼀些问题是需要注意的。

例如变频器本⾝有较强的电磁⼲扰，会⼲扰⼀些设备的⼯作，因此我们可以在变频器的输出电缆上加上电缆套。

⼜或变频器或控制柜内的控制线距离动⼒电缆⾄少100mm 等等。

⼆、主电路的接线1、电源应接到变频器输⼊端R、S、T接线端⼦上，⼀定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。

接线后，零碎线头必须清除⼲净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

在控制台上打孔时，要注意不要使碎⽚粉末等进⼊变频器中。

2、在端⼦+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波⼲扰，变频器输⼊／输出（主回路）包含有谐波成分，可能⼲扰变频器附近的通讯设备。

因此，安装选件⽆线电噪⾳滤波器FR-BIF或FRBSF01或FR-BLF 线路噪⾳滤波器，使⼲扰降到最⼩。

4、长距离布线时，由于受到布线的寄⽣电容充电电流的影响，会使快速响应电流限制功能降低，接于⼆次侧的仪器误动作⽽产⽣故障。

因此，最⼤布线长度要⼩于规定值。

不得已布线长度超过时，要把Pr．156设为1。

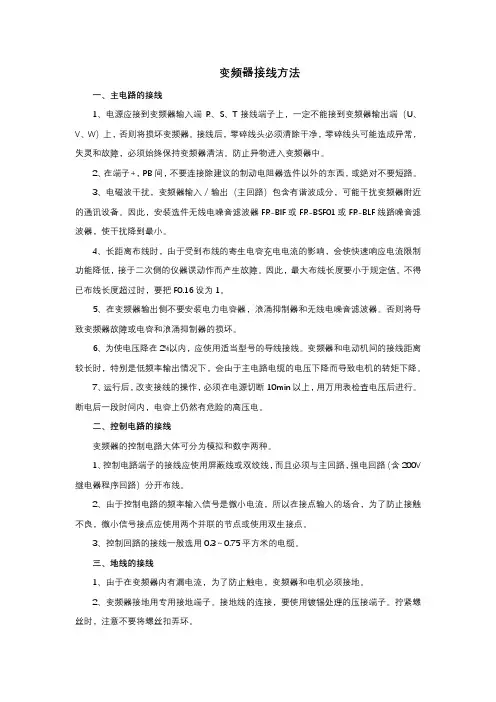

变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。

接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

防止异物进入变频器中。

2、在端子+，PB间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。

因此，安装选件无线电噪音滤波器FR-BIF或FR-BSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，要把F0.16设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。

变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。

断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V 继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。

2、变频器接地用专用接地端子。

接地线的连接，要使用镀锡处理的压接端子。

拧紧螺丝时，注意不要将螺丝扣弄坏。

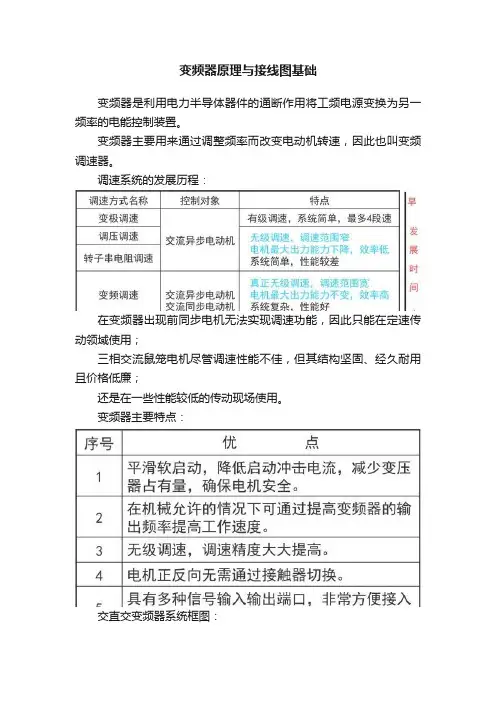

变频器原理与接线图基础变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

变频器主要用来通过调整频率而改变电动机转速，因此也叫变频调速器。

调速系统的发展历程：在变频器出现前同步电机无法实现调速功能，因此只能在定速传动领域使用；三相交流鼠笼电机尽管调速性能不佳，但其结构坚固、经久耐用且价格低廉；还是在一些性能较低的传动现场使用。

变频器主要特点：交直交变频器系统框图：控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

变频器的保护功能：由于变频器大量的使用了各种半导体器件，如整流桥、IGBT、电解电容等，要想保证变频器长期稳定工作，则必须保证各器件工作在其允许条件下。

超出条件则必须立刻或延时停止变频器工作，待异常条件消失后才能重新开始工作，如保护失效或动作延迟将导致变频器出现不可恢复性损害。

变频恒压供水系统原理图：变频器一般安装方法：1变频器应垂直安装。

2、变频器运行时要产生热量，为确保冷却空气的通路，在设计时要在变频器的各个方向留有一定的空间。

3、变频器运行时，散热板的温度能达到接近90摄氏度，所以，变频器背面的安装面必须要用能耐受较高温度的材质。

变频器外部线路的连接：如果打开变频器的控制面板，我们会发现，面板的下面是一排接线端子，我们所有对变频器的连线都是从这一排接线端子引出来的。

具体连线：刚才已经说过，变频器的控制面板下面是一排接线端子，所有对变频器的连线都是从这一排接线端子引出来的。

但变频器的控制面板是不能频繁的拆卸的。

所以为了保护变频器。

变频恒压供水控制典型接线方案：1、连接外部按钮：端子CM（黄线）、REV（蓝线）、FWD（绿线）接按钮开关。

具体连线方法如下图所示：注：此线组为硬线，（黄线为公共端）。
