表面安装PCB设计工艺

SMT工艺设计规范1．主题内容和适用范围制定本规范的目的在于,在开发及量产阶段，设计适用SMD的PCB时，事前考虑PCBA的质量、可生产性、可靠性而设计，从而确保产品的早期品质，并提高生产性及可靠性。

本标准适用于股份公司表面组装（含混装）的PCB工艺设计。

2．引用标准SJ/T10670—1995表面组装工艺通用技术要求SJ/T10668—1995表面组装技术术语IPC-SM-782—表面贴装设计与焊盘结构标准IPC-7351—表面贴装设计和焊盘图形标准通用要求3．内容和要求3.1术语1.PCB(Printed Circuit Board)指在印刷电路基板上，用铜箔布置的电路。

2.PCBA（Printed Circuit Board Assembly）指采用表面组装技术完成装配的电路板组装件。

3.SMT（Surface Mounting Technology）表面贴装技术，指用自动贴装设备将表面组装元件/器件贴装到PCB表面规定位置的一种电子装联技术。

4.SMD（Surface Mounting Device）它不同于以前的通孔插装部品,而是贴装在PCB的表面。

5.SOP(Small Out-line Package) 它是在长方形BODY两侧,具有约8～40pin左右的Lead的表面贴装IC，Lead Pitch有0.5mm，0.65mm，0.8mm，1.27mm等。

6.QFP（Quad Flat Package）它是在正方形或长方形ＢＯＤＹ四周具有约100～250Pin左右等。

Lead的表面实装用IC, Lead Pitch有　０．４ｍｍ，　０．５ｍｍ，　０．６５ｍｍ，　０．８ｍｍ7.BGA （Ball Grid Array）它是具有 Ball Type的电极的封装，Lead Pitch有 0.8mm,1.27mm等。

8.波峰焊（Wave Soldering）将溶化的软钎焊料，经电动泵或电磁泵喷流成设计要求的焊料波峰，使预先装有电子器件的印制板通过焊料波峰，实现焊接。

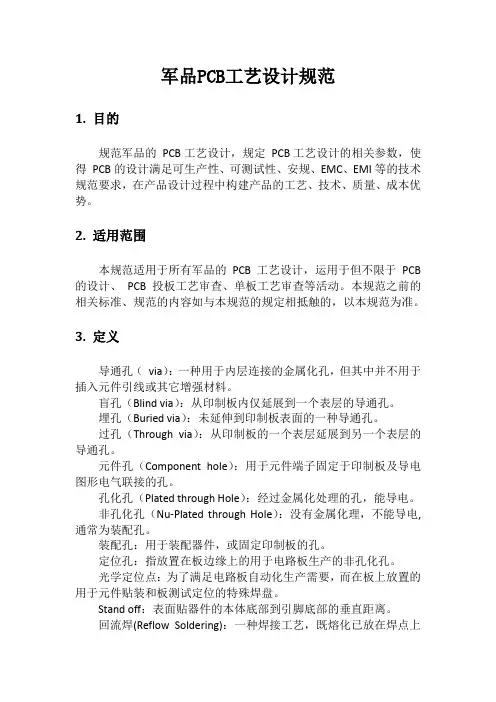

军品PCB工艺设计规范1. 目的规范军品的PCB工艺设计，规定PCB工艺设计的相关参数，使得PCB的设计满足可生产性、可测试性、安规、EMC、EMI等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。

2. 适用范围本规范适用于所有军品的PCB工艺设计，运用于但不限于PCB 的设计、PCB投板工艺审查、单板工艺审查等活动。

本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准。

3. 定义导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强材料。

盲孔（Blind via）：从印制板内仅延展到一个表层的导通孔。

埋孔（Buried via）：未延伸到印制板表面的一种导通孔。

过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。

元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。

孔化孔（Plated through Hole）：经过金属化处理的孔，能导电。

非孔化孔（Nu-Plated through Hole）：没有金属化理，不能导电,通常为装配孔。

装配孔：用于装配器件，或固定印制板的孔。

定位孔：指放置在板边缘上的用于电路板生产的非孔化孔。

光学定位点：为了满足电路板自动化生产需要，而在板上放置的用于元件贴装和板测试定位的特殊焊盘。

Stand off：表面贴器件的本体底部到引脚底部的垂直距离。

回流焊(Reflow Soldering)：一种焊接工艺，既熔化已放在焊点上的焊料，形成焊点。

主要用于表面贴装元件的焊接。

波峰焊(Wave Solder)：一种能焊接大量焊点的工艺，即在熔化焊料形成的波峰上，通过印制板，形成焊点。

主要用于插脚元件的焊接。

PBA（Printed Board Assembly）：指装配元器件后的电路板。

4. 引用/参考标准或资料5. 规范内容5.1 PCB板材要求5.1.1确定 PCB使用板材以及 TG值确定PCB所选用的板材，例如FR—4、铝基板、陶瓷基板、纸芯板等，若选用高TG值的板材，应在文件中注明厚度公差。

pcb和pcba工艺流程PCB和PCBA工艺流程分别如下：PCB工艺流程：1. 材料准备：选择适当的基板材料，如铜板，进行切割、抛光、镀铜等处理，生成具有良好机械强度和尺寸精度的PCB基板。

2. 印刷制造：通过曝光和蚀刻等处理方式将电路图案印刷在基板上，然后再进行电镀等过程，使电路图案被良好的导电。

这一过程也称之为PCB细线制造。

3. 沉铜：经过钻孔后的线路板在沉铜缸内会发生氧化还原反应，形成铜层对孔进行孔金属化，使原来绝缘的基材表面沉积上铜，达到层间电性相通。

4. 压膜：在PCB板上面压上一层蓝色的干膜，干膜是一个载体，在电路工序中很重要。

5. 曝光：把底片和压好干膜的基板对位，在曝光机上利用紫外光的照射，把底片图形转移到感光干膜上。

6. 显影：利用显影液的弱碱性把还没有曝光的干膜或者湿膜溶解冲洗掉，保留已曝光的部分。

7. 电铜：将PCB板放进电铜设备里，有铜的部分被电上了铜，被干膜挡住的部分则没有反应。

8. 电锡：去掉那部分被干膜保护的铜做准备工作。

9. 退膜：将保护铜面的已曝光的干膜用氢氧化钠溶液剥掉，露出线路图形。

10. 蚀刻：用酸性氯化铜将还没有曝光的干膜或湿膜被显影液去掉后露出的铜面溶解腐蚀掉，得到所需的线路。

PCBA工艺流程：1. 上机贴片：将元件安装在送料机上，贴片机头用吸嘴将元件吸取，按照指定的程序将元件放置在PCB焊盘上。

2. 回流焊：通过高温加热，融化锡膏，让元件和PCB焊盘紧密结合，将元件牢固焊接在板子上的目的。

3. ICT检测：通过自动在线检测仪，检查制作工艺，比如元件插错、装反、虚焊、短路等问题。

4. DIP插件：将DIP封装的元件安插在PCB板上的相应位置上。

5. 波峰焊：让插件的引脚固定在焊盘上，去除多余的引脚，清洗掉波峰焊的痕迹。

6. 再次ICT检测：检测元器件的电气性能和焊接缺陷，从中发现是否有元器件和制作工艺等问题。

7. 人工目测：通过人工目测复查，二次进行筛选。
