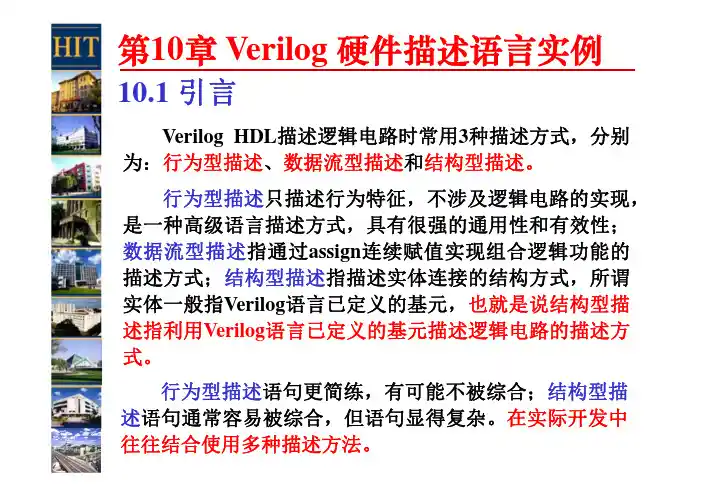

Verilog 硬件描述语言实例1
- 格式:pdf
- 大小:265.21 KB
- 文档页数:39


Verilog小数乘法简介Verilog是一种硬件描述语言,用于设计数字电路和系统。
在数字电路中,小数乘法是一个常见的运算,用于实现浮点数的乘法操作。
本文将详细介绍如何使用Verilog实现小数乘法。
小数乘法的原理小数乘法是指两个小数相乘的运算。
在计算机中,小数通常用浮点数表示。
浮点数由符号位、指数位和尾数位组成,可以表示较大或较小的数字。
小数乘法的原理如下:1.首先将两个浮点数转换为二进制表示形式。
2.接下来,将两个二进制表示形式的尾数相乘,并将结果保存在一个临时变量中。
3.将两个二进制表示形式的指数相加,并将结果保存在另一个临时变量中。
4.最后,根据规定的精度截断尾数,并调整指数使其符合规定格式。
Verilog实现小数乘法下面是使用Verilog实现小数乘法的示例代码:module decimal_multiplier (input wire [31:0] a, // 第一个浮点数input wire [31:0] b, // 第二个浮点数output wire [31:0] result // 结果);wire [31:0] mantissa; // 尾数wire [7:0] exponent; // 指数assign mantissa = a[22:0] * b[22:0]; // 尾数相乘assign exponent = a[30:23] + b[30:23]; // 指数相加assign result = {a[31], exponent, mantissa[22:15]}; // 构造结果endmodule在上面的示例代码中,我们定义了一个名为decimal_multiplier的模块,该模块有三个输入端口和一个输出端口。
输入端口a和b分别表示两个浮点数,输出端口result表示乘法运算的结果。
我们使用了两个临时变量mantissa和exponent来保存尾数和指数的计算结果。
其中,尾数的计算使用了位切片操作符将输入浮点数的尾数提取出来,并进行相乘;指数的计算使用了位切片操作符将输入浮点数的指数提取出来,并进行相加。
verilog width函数摘要:一、Verilog 简介二、width 函数的定义和作用三、width 函数的参数四、width 函数的返回值五、width 函数的实例与应用六、总结正文:【一、Verilog 简介】Verilog 是一种硬件描述语言,主要用于描述数字电路和模拟混合信号电路。
它被广泛应用于电子设计自动化(EDA)领域,可以用于编写仿真模型、测试平台和实际硬件设计。
【二、width 函数的定义和作用】在Verilog 中,width 函数用于查询或设置一个信号、变量或参数的位宽。
它可以查询数字信号的位宽,或者设置参数和变量的位宽。
通过使用width 函数,可以确保设计中各个组件之间的接口正确匹配。
【三、width 函数的参数】width 函数接收一个参数,即需要查询或设置位宽的信号、变量或参数。
这个参数可以是一个信号、变量或者参数名。
【四、width 函数的返回值】width 函数返回一个数值,表示参数的位宽。
这个数值是一个整数,表示参数的位数。
如果参数没有定义,或者width 函数不能计算出参数的位宽,那么返回值将为“X”,表示错误。
【五、width 函数的实例与应用】实例1:查询信号的位宽```verilogwire [3:0] my_signal;integer width = my_signal.width; // 返回值4,表示my_signal 的位宽为4```实例2:设置参数的位宽```verilogparameter my_param = 16;always @(*) beginif (my_param.width != 16) beginmy_param = 16; // 设置my_param 的位宽为16endend```实例3:检查信号的位宽是否满足条件```verilogwire [3:0] my_signal;always @(*) beginif (my_signal.width != 4) begin// 处理my_signal 的位宽不满足条件的情况endend```【六、总结】Verilog 中的width 函数是一个非常有用的函数,可以查询和设置信号、变量和参数的位宽。
verilog 加法摘要:1.Verilog 简介2.Verilog 中的加法操作3.Verilog 中的加法实例4.Verilog 中的进位处理正文:【1.Verilog 简介】Verilog 是一种硬件描述语言,主要用于数字系统硬件的描述、模拟和验证。
它是由Phil Moorby 在1983 年发明的,最初称为"VRTL"(VHSIC 硬件描述语言)。
后来,Moorby 将其改名为Verilog,并成为了一种广泛使用的硬件描述语言。
Verilog 通常用于描述数字电路、数字信号处理、计算机体系结构等领域的硬件设计。
【2.Verilog 中的加法操作】在Verilog 中,加法操作使用"+"符号表示。
对于两个位数相同的数字,可以直接进行加法运算。
例如,对于两个4 位二进制数a 和b,可以写成:```wire [3:0] a = 4"h1010;wire [3:0] b = 4"h1101;wire [3:0] sum = a + b;```对于不同位数的数字,需要进行位扩展,使它们的位数相同,然后再进行加法运算。
例如,对于一个3 位二进制数a 和一个4 位二进制数b,可以写成:```wire [2:0] a = 3"b101;wire [3:0] b = 4"h1101;wire [5:0] sum = {a[2:0], a[1:0] + b[3:0]};```【3.Verilog 中的加法实例】下面是一个4 位二进制数的加法器的Verilog 代码实例:```module adder_4bit(input a, input b, output sum, output carry);reg [3:0] temp_sum [3:0];reg temp_carry;always @(*) begintemp_carry = a & b;temp_sum[0] = a ^ b;temp_sum[1] = a ^ b;temp_sum[2] = a ^ b;temp_sum[3] = a ^ b;endassign sum = temp_sum[3:0];assign carry = temp_carry;endmodule```【4.Verilog 中的进位处理】在Verilog 中,进位处理通常使用一个临时的进位信号(如上面代码中的temp_carry)来实现。
Verilog 加法1. 简介Verilog 是一种硬件描述语言,用于描述数字电路和系统。
在数字电路中,加法是最基本和常见的运算之一。
本文将介绍如何使用 Verilog 实现加法器。
2. 加法器的原理加法器是一种用于执行二进制加法运算的电路。
它通常由多个全加器组成。
全加器是一个三输入、两输出的电路,它接收两个输入和一个进位输入,并产生一个和输出和一个进位输出。
全加器的真值表如下:A B Cin Sum Cout0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1通过将多个全加器连接在一起,可以实现任意位数的加法器。
3. 一位全加器的 Verilog 实现下面是一个使用 Verilog 描述的一位全加器的例子:module full_adder (input A,input B,input Cin,output Sum,output Cout);assign Sum = A ^ B ^ Cin;assign Cout = (A & B) | (Cin & (A ^ B));endmodule这个模块有三个输入(A、B 和 Cin)和两个输出(Sum 和 Cout)。
