实验一用硬件描述语言设计一个4位加法器

单片机汇编4位有符号位加法首先，我们需要了解有符号位加法的基本原理。

在计算机中，有符号数通常使用补码表示。

补码是一种能够同时表示负数和正数的编码方式，其计算方式如下：- 对于正数，其补码和原码相同；- 对于负数，其补码是其绝对值的原码取反后加1。

在单片机中，我们可以利用这种补码表示的特性来实现有符号位加法。

下面将介绍一种基于补码的有符号位加法实现算法。

首先，我们需要准备两个有符号数，分别表示为A和B。

这两个有符号数以补码的形式存储在内存中。

我们首先需要将这两个有符号数加载到通用寄存器中，以便进行加法运算。

接下来，我们使用通用寄存器进行加法运算。

在单片机汇编中，通用寄存器可以直接执行加法指令，因此我们不需要额外的算法实现来进行加法运算。

在加法运算完成后，我们得到了两个有符号数的和，存储在通用寄存器中。

接着，我们需要检查加法结果是否溢出。

在有符号位加法中，溢出是一个很重要的问题。

当两个有符号数相加时，可能会产生溢出，导致结果不准确。

在单片机汇编中，我们可以通过检查进位和溢出标志位来判断是否发生了溢出。

如果发生溢出，我们需要进行相应的处理，例如输出错误信息或者进行溢出处理。

最后，我们将加法结果存储回内存中，以便后续程序使用。

在存储结果时，需要注意将补码转换回原码，以确保结果的正确性。

在实际开发中，有符号位加法的实现还可能涉及其他问题，如数据类型转换、数据对齐、运算精度等。

针对这些问题，我们需要设计合理的算法和代码实现来保证程序的正确性和效率。

综上所述，实现单片机汇编4位有符号位加法需要一定的算法设计和代码实现。

只有通过合理的结构设计和精确的算法实现，才能确保有符号位加法的准确性和可靠性。

在实际开发中，我们需要充分了解有符号数的特性和补码表示法，以确保实现的正确性和稳定性。

vhdl实验报告VHDL实验报告引言：VHDL（Very High Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，广泛应用于数字电路设计和仿真。

本篇实验报告将介绍我在VHDL实验中的学习和实践经验，包括实验目的、实验过程、实验结果以及对VHDL的理解和展望。

一、实验目的VHDL实验的主要目的是让我们掌握VHDL语言的基本语法和使用方法，能够利用VHDL描述数字电路，并通过仿真和综合工具进行验证和实现。

通过这些实验，我们可以深入了解数字电路的原理和设计方法，提高我们的逻辑设计能力和工程实践能力。

二、实验过程在实验过程中，我们首先学习了VHDL的基本语法，包括实体声明、端口声明、信号声明等。

然后，我们通过实例学习了VHDL的建模方法，包括组合逻辑电路的建模和时序逻辑电路的建模。

在组合逻辑电路的建模中，我们学习了使用逻辑运算符和条件语句描述电路的功能；在时序逻辑电路的建模中，我们学习了使用过程语句和时钟信号描述电路的状态转换。

在学习了VHDL的基础知识后，我们开始进行实验设计。

我们选择了一个简单的数字电路，如4位加法器，来进行实验验证。

首先，我们通过VHDL语言描述了加法器的功能和结构，包括输入端口、输出端口和中间信号。

然后，我们使用仿真工具进行了功能仿真，验证了加法器的正确性。

接着，我们使用综合工具将VHDL代码综合成门级电路，并进行了时序仿真和时序优化，验证了加法器的时序正确性和性能。

三、实验结果通过实验，我们成功地实现了4位加法器的功能，并验证了其正确性和性能。

在功能仿真中，我们输入了不同的测试数据，观察了输出结果，发现加法器能够正确地进行加法运算，并得到了正确的结果。

在时序仿真中，我们观察了电路的时序行为，包括输入信号的变化、输出信号的响应和中间信号的传播延迟等，发现加法器能够在时序上满足要求，并且具有较好的性能。

vhdl设计实验报告VHDL设计实验报告引言VHDL（Very High Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，广泛应用于数字电路设计和验证。

本实验旨在通过设计一个简单的电路来熟悉VHDL语言的基本语法和设计流程。

一、实验背景数字电路是现代电子系统的基础，而VHDL则是描述和设计数字电路的重要工具。

VHDL可以帮助工程师们以一种形式化的语言来描述电路的功能和结构，从而实现电路的模拟和验证。

二、实验目的本实验的目的是通过使用VHDL语言设计一个简单的电路，加深对VHDL语言的理解，并掌握基本的电路设计流程。

三、实验步骤1. 确定电路功能在设计电路之前，首先需要明确电路的功能。

本实验中，我们选择设计一个4位加法器电路。

2. 设计电路结构根据电路功能的要求，设计电路的结构。

在本实验中，我们需要设计一个4位加法器，因此需要使用4个输入端口和一个输出端口。

3. 编写VHDL代码使用VHDL语言编写电路的描述代码。

在代码中，需要定义输入和输出端口的类型和位宽，并实现电路的功能。

4. 进行仿真使用仿真工具对设计的电路进行仿真，以验证电路的功能是否符合预期。

通过输入不同的测试数据，观察输出是否正确。

5. 下载到FPGA开发板将设计好的电路代码下载到FPGA开发板上进行验证。

通过连接输入信号和观察输出信号，验证电路在实际硬件上的运行情况。

四、实验结果与分析经过仿真和实际验证，我们设计的4位加法器电路在功能上符合预期。

输入不同的数据进行加法运算时，输出结果都正确。

五、实验总结通过本次实验，我们深入了解了VHDL语言的基本语法和设计流程。

通过设计一个简单的电路，我们掌握了VHDL的应用方法，并通过仿真和实际验证，加深了对电路设计的理解。

六、实验心得本实验让我对VHDL语言有了更深入的认识。

通过实际操作，我更加熟悉了VHDL的编写和仿真流程。

硬件描述语言实验题目：四位全加器学院数学与计算机学院学科门类xxxxxxxxxx专业xxxxxxxxxx学号姓名x指导教师xxxx20xx年x 月xx日1、实验目的：练习VHDL语言设计工程的建立与仿真的步骤和方法、熟悉VHDL语言行为描述的编写方法。

2、实验环境：PC个人计算机、Windows XP操作系统、Quartus II集成开发环境软件。

3、实验要求：设计一个四位加法器，其引脚及其功能如下表。

4、实验步骤：(1)用RTL描述方式描述4位加法器①RTL描述方式是一种明确规定寄存器描述的方法，它要求在描述时要么采用寄存器硬件的一一对应的直接描述，要么采用寄存器之间的功能描述。

RTL描述方式可以进行逻辑综合，这是其他描述方式所不具备的特点。

②编辑代码这种描述方法详细描述了加法器的计算过程，即写出了每一位的计算和进位方法。

模块内部（构造体说明部分）需要定义三个连接线，定义语句为：signal c0,c1,c2 : std_logic代码如下：library ieee;use ieee.std_logic_1164.all;entity adder4 isport(a,b:in std_logic_vector(3 downto 0);ci:in std_logic;s:out std_logic_vector(3 downto 0);co:out std_logic);end entity;architecture rtl of adder4 issignal c0,c1,c2:std_logic;s(0) <= a (0) xor b(0) xor ci;c0<= (a(0) and b(0)) or (a(0) and ci) or (b(0) and ci);s(1) <= a (1) xor b(1) xor c0;c1<= (a(1) and b(1)) or (a(1) and c0) or (b(1) and c0);s(2) <= a (2) xor b(2) xor c1;c2<= (a(2) and b(2)) or (a(2) and c1) or (b(2) and c1);s(3) <= a (3) xor b(3) xor c2;co<= (a(3) and b(3)) or (a(3) and c2) or (b(3) and c2);end architecture rtl;③仿真结果(2)用行为描述方式描述4位加法器①行为描述是对系统数学模型的描述，其抽象程度比寄存器传输描述方式和结构描述方式更高。

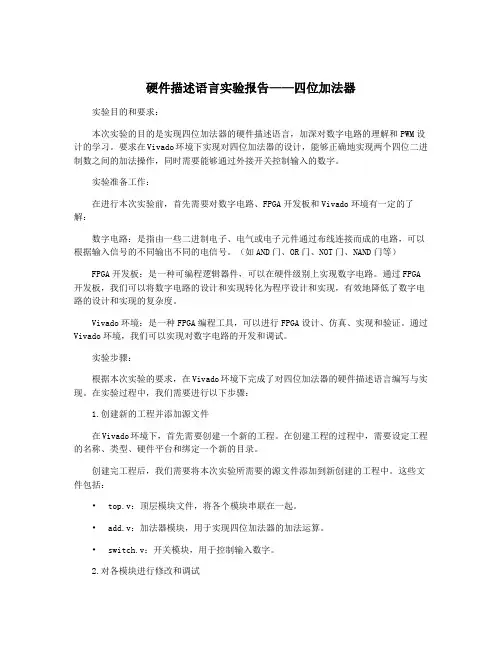

硬件描述语言实验报告——四位加法器实验目的和要求：本次实验的目的是实现四位加法器的硬件描述语言，加深对数字电路的理解和PWM设计的学习。

要求在Vivado环境下实现对四位加法器的设计，能够正确地实现两个四位二进制数之间的加法操作，同时需要能够通过外接开关控制输入的数字。

实验准备工作：在进行本次实验前，首先需要对数字电路、FPGA开发板和Vivado环境有一定的了解：数字电路：是指由一些二进制电子、电气或电子元件通过布线连接而成的电路，可以根据输入信号的不同输出不同的电信号。

（如AND门、OR门、NOT门、NAND门等）FPGA开发板：是一种可编程逻辑器件，可以在硬件级别上实现数字电路。

通过FPGA 开发板，我们可以将数字电路的设计和实现转化为程序设计和实现，有效地降低了数字电路的设计和实现的复杂度。

Vivado环境：是一种FPGA编程工具，可以进行FPGA设计、仿真、实现和验证。

通过Vivado环境，我们可以实现对数字电路的开发和调试。

实验步骤：根据本次实验的要求，在Vivado环境下完成了对四位加法器的硬件描述语言编写与实现。

在实验过程中，我们需要进行以下步骤：1.创建新的工程并添加源文件在Vivado环境下，首先需要创建一个新的工程。

在创建工程的过程中，需要设定工程的名称、类型、硬件平台和绑定一个新的目录。

创建完工程后，我们需要将本次实验所需要的源文件添加到新创建的工程中。

这些文件包括：•top.v：顶层模块文件，将各个模块串联在一起。

•add.v：加法器模块，用于实现四位加法器的加法运算。

•switch.v：开关模块，用于控制输入数字。

2.对各模块进行修改和调试完成对源文件的添加后，我们便可以对各个模块进行修改和调试，以确保能够正确地实现四位加法器的加法运算。

在进行修改和调试时，我们需要根据所学的数字电路知识，利用逻辑门、时钟、寄存器等基本单元，将四位加法器进行分解，逐一实现每一部分的设计：•开关模块的设计：开关模块是本次实验中的输入模块，负责输入两个四位数。

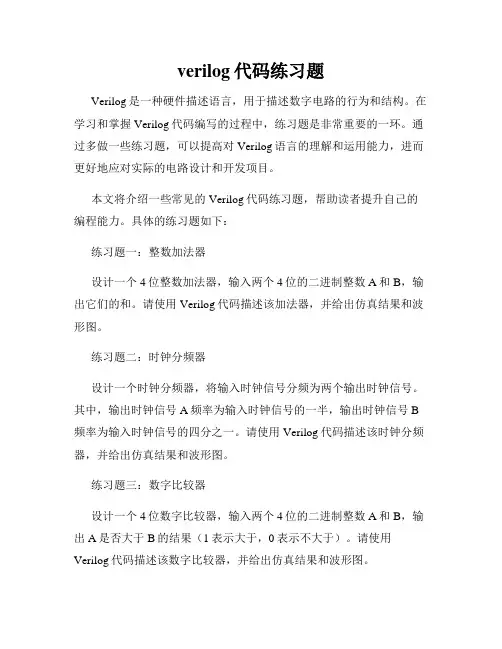

verilog代码练习题Verilog是一种硬件描述语言，用于描述数字电路的行为和结构。

在学习和掌握Verilog代码编写的过程中，练习题是非常重要的一环。

通过多做一些练习题，可以提高对Verilog语言的理解和运用能力，进而更好地应对实际的电路设计和开发项目。

本文将介绍一些常见的Verilog代码练习题，帮助读者提升自己的编程能力。

具体的练习题如下：练习题一：整数加法器设计一个4位整数加法器，输入两个4位的二进制整数A和B，输出它们的和。

请使用Verilog代码描述该加法器，并给出仿真结果和波形图。

练习题二：时钟分频器设计一个时钟分频器，将输入时钟信号分频为两个输出时钟信号。

其中，输出时钟信号A频率为输入时钟信号的一半，输出时钟信号B 频率为输入时钟信号的四分之一。

请使用Verilog代码描述该时钟分频器，并给出仿真结果和波形图。

练习题三：数字比较器设计一个4位数字比较器，输入两个4位的二进制整数A和B，输出A是否大于B的结果（1表示大于，0表示不大于）。

请使用Verilog代码描述该数字比较器，并给出仿真结果和波形图。

练习题四：有限状态机设计一个简单的有限状态机，实现一个计数器的功能。

输入信号CLK表示时钟信号，每个上升沿计数器加1，输出信号OUT表示计数器的值，初始值为0，最大值为9，超出后回到0。

请使用Verilog代码描述该有限状态机，并给出仿真结果和波形图。

练习题五：位宽可调的加法器设计一个位宽可调的加法器，输入为两个任意位宽的二进制整数A和B，输出为它们的和。

请使用Verilog代码描述该位宽可调的加法器，并给出仿真结果和波形图。

以上是几个常见的Verilog代码练习题，通过多做这些练习题，可以提高对Verilog语言的掌握和运用能力。

在实际的电路设计和开发中，良好的Verilog编程能力是非常重要的。

希望本文对你有所帮助，加油！。

四位加法器一、实验要求掌握组合逻辑电路的基本分析和设计方法；理解半加器和全加器的工作原理，用硬件描述语言实现半加器和全加器的门级设计，并使用自己设计的半加器组件构建全加器；学会利用软件仿真和远程实验系统实现对数字电路的逻辑功能进行验证和分析。

二、实验原理半加器（Half Adder）是不考虑来自低位的进位信号，其输入为 1 bit 的被加数和加数，输出为两位：本位的和以及向高一位的进位。

考虑低位进位的1位二进制加法器称为全加器（Full Adder），其输入为被加数加数以及低一位来的进位，输出为本位的和及向高一位的进位。

一位全加器可以由两个半加器及一个或门连接而成，半加器和全加器逻辑结构分别如图所示。

利用全加器级联可以构成多位二进制加法器，下图所示为四位二进制加法电路，低一位的进位输出作为高一位的进位输入。

这种结构称为逐次进位加法器（Ripple Adder）。

由于逐次进位加法器的进位信号是在各级间逐级传递的，所以高位的输出必须等低位的进位输入稳定后才有效，这就使得逐次进位加法器的延时比较大，速度比较慢。

为了提高加法器的运算速度，需要对加法器的结构进行改进。

引入进位传递信号和进位产生信号的概念，有{P n=A n⊕B n G n=A n B n利用这两个信号，可以把和信号与进位输出信号表示为{S n=P n⊕C n−1 C n=P n C n−1+G n根据上面给出的进位输出表达式，可得C0=G0+ P0C−1C1=G1+ P1C0=G1+ P1G0+P1P0C−1C2=G2+ P2C1=G2+ P2G1+P2P1G0+ P2P1P0C−1C3=G3+ P3C2=G3+ P3G2+P3P2G1+ P3P2P1G0+ P3P2P1P0C−1由于各级的进位传递信号和进位产生信号是同时生成的，所以各级的进位输出信号不再需要等待低一位的进位输入信号，从而大大减小了整个电路的延时，提高的加法器的运算速度。

一、实验目的本次实验旨在通过实际操作，加深对数字逻辑基本原理和设计方法的理解，提高学生在数字电路设计、仿真和调试方面的实践能力。

通过完成以下实验任务，使学生掌握以下技能：1. 理解数字逻辑电路的基本概念和原理。

2. 掌握数字逻辑电路的设计方法和步骤。

3. 学会使用仿真软件进行电路设计和仿真测试。

4. 掌握数字逻辑电路的调试和优化方法。

二、实验内容本次实验主要包含以下三个部分：1. 组合逻辑电路设计：设计一个四位加法器，并使用Logisim软件进行仿真测试。

2. 时序逻辑电路设计：设计一个简单的计数器，并使用Verilog语言进行描述和仿真。

3. 数字逻辑电路综合应用：设计一个简单的数字信号处理器，实现基本的算术运算。

三、实验步骤1. 组合逻辑电路设计（1）分析题目要求，确定设计目标和输入输出关系。

（2）根据输入输出关系，设计四位加法器的逻辑电路。

（3）使用Logisim软件搭建电路，并设置输入信号。

（4）观察仿真结果，验证电路功能是否正确。

2. 时序逻辑电路设计（1）分析题目要求，确定设计目标和状态转移图。

（2）使用Verilog语言描述计数器电路，包括模块定义、输入输出定义、状态定义和状态转移逻辑。

（3）使用仿真软件进行测试，观察电路在不同状态下的输出波形。

3. 数字逻辑电路综合应用（1）分析题目要求，确定设计目标和功能模块。

（2）设计数字信号处理器电路，包括算术运算单元、控制单元和存储单元等。

（3）使用仿真软件进行测试，验证电路能否实现基本算术运算。

四、实验结果与分析1. 组合逻辑电路设计实验结果：通过仿真测试，四位加法器电路功能正常，能够实现两个四位二进制数的加法运算。

分析：在设计过程中，遵循了组合逻辑电路设计的基本原则，确保了电路的正确性。

2. 时序逻辑电路设计实验结果：通过仿真测试，计数器电路功能正常，能够实现从0到9的计数功能。

分析：在设计过程中，正确描述了状态转移图，并使用Verilog语言实现了电路的功能。

4位全加器verilog课程设计一、课程目标知识目标：1. 理解4位全加器的原理和功能，掌握其Verilog硬件描述语言实现方法。

2. 学习并掌握数字电路中加法器的基本结构和工作原理。

3. 掌握Verilog模块化编程，能够实现并测试4位全加器的基本功能。

技能目标：1. 能够运用Verilog语言编写4位全加器的代码，并进行功能仿真。

2. 学会使用硬件描述语言进行数字电路的设计，提高实际问题解决能力。

3. 能够对4位全加器进行调试和优化，提升编程实践技能。

情感态度价值观目标：1. 培养学生的团队合作意识，提高学生在项目实践中的沟通与协作能力。

2. 增强学生对数字电路设计领域的兴趣，激发学生的创新精神。

3. 引导学生树立正确的价值观，认识到科技发展对社会进步的重要性。

课程性质：本课程为电子信息工程及相关专业高年级的数字电路设计课程，旨在通过4位全加器的Verilog实现，让学生掌握数字电路设计的基本方法和实践技能。

学生特点：学生已具备一定的数字电路基础和Verilog编程知识，具备分析问题和解决问题的能力。

教学要求：注重理论与实践相结合，鼓励学生积极参与课堂讨论，培养学生的动手能力和实际操作技能。

通过课程学习，使学生在知识、技能和情感态度价值观方面均取得明显进步。

二、教学内容本课程教学内容主要包括以下几部分：1. 数字加法器原理回顾：介绍加法器的基本原理，重点讲解4位全加器的工作流程和关键特性。

- 教材章节：数字电路基础，第3章第2节。

2. Verilog硬件描述语言基础：复习Verilog的基本语法，强调模块化编程方法。

- 教材章节：硬件描述语言Verilog，第4章。

3. 4位全加器的Verilog设计：- 设计原理：讲解4位全加器的设计思路和实现方法。

- 代码编写：引导学生编写4位全加器的Verilog代码，并进行模块化设计。

- 教材章节：数字电路设计，第5章第3节。

4. 功能仿真与调试：- 介绍仿真工具和仿真方法，指导学生进行4位全加器的功能仿真。

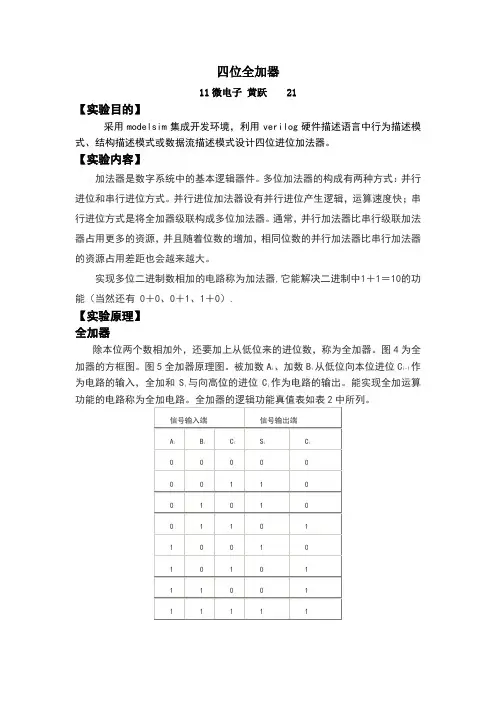

四位全加器11微电子黄跃21【实验目的】采用modelsim集成开发环境，利用verilog硬件描述语言中行为描述模式、结构描述模式或数据流描述模式设计四位进位加法器。

【实验内容】加法器是数字系统中的基本逻辑器件。

多位加法器的构成有两种方式：并行进位和串行进位方式。

并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。

通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。

实现多位二进制数相加的电路称为加法器,它能解决二进制中1＋1＝10的功能（当然还有 0＋0、0＋1、1＋0）.【实验原理】表2 全加器逻辑功能真值表图4 全加器方框图图5 全加器原理图多位全加器连接可以是逐位进位，也可以是超前进位。

逐位进位也称串行进位，其逻辑电路简单，但速度也较低。

四位全加器如图9所示，四位全加器是由半加器和一位全加器组建而成：图9 四位全加器原理图【实验步骤】(1)建立新工程项目：打开modelsim软件，进入集成开发环境，点击File→New project建立一个工程项目adder_4bit。

建立文本编辑文件：点击File→New在该项目下新建Verilog源程序文件并且输入源程序。

(2)编译和仿真工程项目：在verilog主页面下，选择Compile— Compile All或点击工具栏上的按钮启动编译，直到project出现status栏全勾，即可进行仿真。

选择simulate - start simulate或点击工具栏上的按钮开始仿真，在跳出来的 start simulate框中选择work-test_adder_4bit测试模块，同时撤销Enable Optimisim前的勾，之后选择ok。

在sim-default框内右击选择test_adder_4bit，选择Add Wave,然后选择simulate-run-runall,观察波形，得出结论，仿真结束。

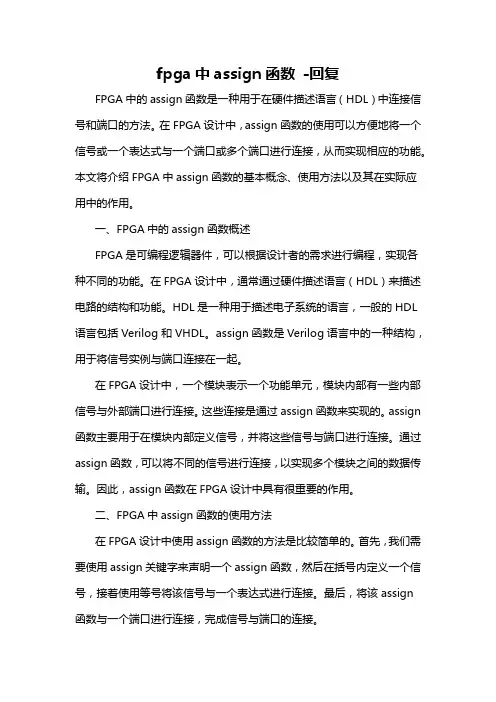

fpga中assign函数-回复FPGA中的assign函数是一种用于在硬件描述语言（HDL）中连接信号和端口的方法。

在FPGA设计中，assign函数的使用可以方便地将一个信号或一个表达式与一个端口或多个端口进行连接，从而实现相应的功能。

本文将介绍FPGA中assign函数的基本概念、使用方法以及其在实际应用中的作用。

一、FPGA中的assign函数概述FPGA是可编程逻辑器件，可以根据设计者的需求进行编程，实现各种不同的功能。

在FPGA设计中，通常通过硬件描述语言（HDL）来描述电路的结构和功能。

HDL是一种用于描述电子系统的语言，一般的HDL 语言包括Verilog和VHDL。

assign函数是Verilog语言中的一种结构，用于将信号实例与端口连接在一起。

在FPGA设计中，一个模块表示一个功能单元，模块内部有一些内部信号与外部端口进行连接。

这些连接是通过assign函数来实现的。

assign 函数主要用于在模块内部定义信号，并将这些信号与端口进行连接。

通过assign函数，可以将不同的信号进行连接，以实现多个模块之间的数据传输。

因此，assign函数在FPGA设计中具有很重要的作用。

二、FPGA中assign函数的使用方法在FPGA设计中使用assign函数的方法是比较简单的。

首先，我们需要使用assign关键字来声明一个assign函数，然后在括号内定义一个信号，接着使用等号将该信号与一个表达式进行连接。

最后，将该assign函数与一个端口进行连接，完成信号与端口的连接。

在具体的FPGA设计中，我们通常可以在一个模块的开头或者其他的合适的位置来定义assign函数。

在assign函数的括号中，我们可以定义一个新的信号或使用已经存在的信号，并利用等号将该信号与一个表达式连接起来。

这个表达式可以是一个常量、一个变量或者一个逻辑表达式。

通过assign函数，可以将这个信号与一个模块的输入或者输出端口进行连接，实现数据传输。

EAD课程设计《四位加法器设计》*名：***学号：********专业：电子信息工程班级：093252指导教师：**2012年11月8日目录一、摘要 ..................................................................................................... 3\二、设计目的 (4)三、设计要求 (4)四、设计环境 (4)五、设计内容 (5)5.1、全加器原理图 (5)5.2、四位加法器原理图 (5)5.2、一位全加器 (6)5.3、四位加法器 (8)六、心得体会 (12)七、参考文献 (12)附录 (13)一、摘要随着电子技术和计算机技术的飞速发展，电子线路的设计工作也日益显得重要。

经过人工设计、制作实验板、调试再修改的多次循环才定型的传统产品设计方法必然被计算机辅助设计所取代，因为这种费时费力又费资源的设计调试方法既增加了产品开发的成本，又受到实验工作场地及仪器设备的限制。

20世纪90年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。

在电子技术设计领域，可编程逻辑器件（如CPLD、FPGA）的应用，已得到广泛的普及，这些器件为数字系统的设计带来了极大的灵活性。

这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。

这一切极大地改变了传统的数字系统设计方法、设计过程和设计观念，促进了EDA技术的迅速发展。

EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言VHDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

EDA技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。

一、实验目的本次实验旨在通过设计和实现一个简单的宏单元，加深对宏设计原理的理解，掌握宏单元的设计流程，并学会使用FPGA开发工具进行硬件描述语言（HDL）编程和仿真。

二、实验原理宏设计是指将基本逻辑单元组合成复杂的逻辑功能，如加法器、乘法器等。

通过宏设计，可以将复杂的逻辑功能模块化，提高设计的可重用性和可维护性。

在FPGA 设计中，宏单元通常是指由HDL语言编写的逻辑模块。

三、实验器材1. FPGA开发板2. HDL开发工具（如Vivado、Quartus等）3. 仿真工具（如ModelSim等）4. 连接线四、实验步骤1. 需求分析根据实验要求，设计一个简单的宏单元，例如4位加法器。

2. 设计输入使用HDL语言编写4位加法器的模块代码。

```vhdllibrary IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.NUMERIC_STD.ALL;entity adder4 isPort ( a : in STD_LOGIC_VECTOR(3 downto 0);b : in STD_LOGIC_VECTOR(3 downto 0);sum : out STD_LOGIC_VECTOR(4 downto 0));end adder4;architecture Behavioral of adder4 isbeginprocess(a, b)beginsum <= std_logic_vector(signed(a) + signed(b)); end process;end Behavioral;```3. 代码编译使用HDL开发工具将编写的代码编译成可综合的网表。

4. 仿真使用仿真工具对编译后的网表进行仿真，验证设计的正确性。

```vhdllibrary IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.NUMERIC_STD.ALL;entity testbench isend testbench;architecture Behavioral of testbench issignal a : STD_LOGIC_VECTOR(3 downto 0);signal b : STD_LOGIC_VECTOR(3 downto 0);signal sum : STD_LOGIC_VECTOR(4 downto 0);beginuut: entity work.adder4port map (a => a,b => b,sum => sum);stimulus: processbegina <= "0001";b <= "0010";wait for 10 ns;a <= "1100";b <= "1010";wait for 10 ns;a <= "1111";b <= "1111";wait for 10 ns;a <= "0000";b <= "0000";wait for 10 ns;report "Simulation complete" severity note;wait;end process;end Behavioral;```5. 综合与布局布线使用FPGA开发工具将仿真通过的网表进行综合和布局布线，生成比特流文件。

EDA实验报告（四选⼀、四位⽐较器、加法器、计数器、巴克码发⽣器）实验1 4选1数据选择器的设计⼀、实验⽬的1.学习EDA软件的基本操作。

2.学习使⽤原理图进⾏设计输⼊。

3.初步掌握器件设计输⼊、编译、仿真和编程的过程。

4.学习实验开发系统的使⽤⽅法。

⼆、实验仪器与器材1.EDA开发软件⼀套2. 微机⼀台3. 实验开发系统⼀台4. 打印机⼀台三、实验说明本实验通过使⽤基本门电路完成4选1数据选择器的设汁，初步掌握EDA设计⽅法中的设汁输⼊、编译、综合、仿真和编程的过程。

实验结果可通过实验开发系统验证，在实验开发系统上选择⾼、低电平开关作为输⼊，选择发光⼆极管显⽰输出电平值。

本实验使⽤Quartus II软件作为设计⼯具，要求熟悉Quartus II软件的使⽤环境和基本操作，如设计输⼊、编译和适配的过程等。

实验中的设计⽂件要求⽤原理图⽅法输⼊，实验时，注意原理图编辑器的使⽤⽅法。

例如，元件、连线、⽹络爼的放巻⽅法和放⼤、缩⼩、存盘、退岀等命令的使⽤。

学会管脚锁定以及编程下载的⽅法等。

四、实验要求1.完成4选1数据选择器的原理图输⼊并进⾏编译；2.对设计的电路进⾏仿真验证：3.编程下载并在实验开发系统上验证设计结果。

五、实验结果管脚分配:N;如kne DteOwn LccatMi Pwecgj G【c^p I/ODo-l 2 GC6P I ifo Xfl-c t nk A Igt PHJ V21Bl NO AS-VLUTrifd2?B Irpjt PIW.VI DJ_W ^>VLVTTl(d 3? co1r(xt P1M IPS5a^Lumid 庐Cl Irpul P1W.KC654a>vivin(d 5* C213P1KLP2S M」JO a>vLum(d 6* C3Inpjt叽⼼：■? ^3-VLVTn(d I* GK incut PJWJtfH7B7JJ1 a>VLUTn(d8o v O J U X A7B7 M J S3-VLVTn(d9<wvx4fr?实验2 四位⽐较器⼀、实验⽬的1. 设计四位⼆进制码⽐较器，并在实验开发系统上验证。

Verilog加法器实现方法一、概述Verilog是一种硬件描述语言，广泛应用于数字电路的建模和仿真。

在数字电路设计中，加法器是一种基本的逻辑电路，用于对两个数字进行加法运算。

本文将介绍Verilog中如何实现一个简单的加法器。

二、加法器的原理加法器是一种用于对两个二进制数进行加法运算的逻辑电路。

它通常由多个全加器组成，每个全加器接收两个输入和一个进位，并产生一个输出和一个输出进位。

通过串联多个全加器，可以实现对多位二进制数的加法运算。

三、Verilog的基本语法在Verilog中，可以使用模块（module）来描述一个逻辑电路。

模块包括输入、输出和内部逻辑部分。

以下是一个简单的Verilog模块的基本语法：```verilogmodule adder(input A, input B, input Cin, output Sum, outputCout);assign {Cout, Sum} = A + B + Cin;endmodule```在上面的例子中，`adder`是一个模块，它有三个输入A、B和Cin，两个输出Sum和Cout。

模块内部使用`assign`语句将输出与输入进行逻辑运算，从而实现加法功能。

四、实现一个4位加法器下面是一个简单的4位加法器的Verilog代码：```verilogmodule adder_4bit(input [3:0] A, input [3:0] B, input Cin, output [3:0] Sum, output Cout);wire c1, c2, c3;adder a1(A[0], B[0], Cin, Sum[0], c1);adder a2(A[1], B[1], c1, Sum[1], c2);adder a3(A[2], B[2], c2, Sum[2], c3);adder a4(A[3], B[3], c3, Sum[3], Cout);endmodule```在上面的代码中，我们使用了四个全加器来实现4位加法器。

verilog hdl 习题答案Verilog HDL 习题答案Verilog HDL（硬件描述语言）是一种用于描述数字电路的硬件描述语言，它被广泛应用于数字系统的设计和验证。

在学习Verilog HDL的过程中，练习题是非常重要的，通过解答习题可以加深对Verilog HDL语言的理解，并提高设计和编程的能力。

下面我们将为您提供一些Verilog HDL习题的答案，希望能够帮助您更好地掌握这门语言。

1. 请编写一个Verilog HDL模块，实现一个4位全加器。

module full_adder(input wire a, b, cin,output wire sum, cout);assign sum = a ^ b ^ cin;assign cout = (a & b) | (b & cin) | (a & cin);endmodule2. 请编写一个Verilog HDL模块，实现一个4位加法器。

module adder_4bit(input wire [3:0] a, b,output wire [3:0] sum);wire c0, c1, c2;full_adder fa0(a[0], b[0], 1'b0, sum[0], c0);full_adder fa1(a[1], b[1], c0, sum[1], c1);full_adder fa2(a[2], b[2], c1, sum[2], c2);full_adder fa3(a[3], b[3], c2, sum[3], );endmodule3. 请编写一个Verilog HDL模块，实现一个4位移位寄存器。

module shift_register(input wire clk, rst, shift,input wire [3:0] in,output wire [3:0] out);reg [3:0] reg_data;always @(posedge clk or posedge rst) beginif(rst)reg_data <= 4'b0;else if(shift)reg_data <= {reg_data[2:0], in[0]};elsereg_data <= in;endassign out = reg_data;endmodule以上是一些常见的Verilog HDL习题的答案，通过这些习题的练习，相信您对Verilog HDL语言的掌握会更加深入。

EDA技术实验报告实验⼀利⽤原理图输⼊法设计4位全加器⼀、实验⽬的：掌握利⽤原理图输⼊法设计简单组合电路的⽅法，掌握MAX+plusII 的层次化设计⽅法。

通过⼀个4位全加器的设计，熟悉⽤EDA 软件进⾏电路设计的详细流程。

⼆、实验原理：⼀个4位全加器可以由4个⼀位全加器构成，全加器的进位以串⾏⽅式实现，即将低位加法器的进位输出cout 与相邻的⾼位加法器的低位进位输⼊信号cin 相接。

1位全加器f-adder 由2个半加器h-adder 和⼀个或门按照下列电路来实现。

半加器h-adder 由与门、同或门和⾮门构成。

四位加法器由4个全加器构成三、实验内容：1. 熟悉QuartusII 软件界⾯,掌握利⽤原理图进⾏电路模块设计的⽅法。

QuartusII 设计流程见教材第五章:QuartusII 应⽤向导。

2.设计1位全加器原理图（1）⽣成⼀个新的图形⽂件（file->new->graphic editor ）（2）按照给定的原理图输⼊逻辑门(symbol －>enter symbol)COCO 1S 2S 3S 4（4）为管脚和节点命名：在管脚上的PIN_NAME处双击⿏标左键，然后输⼊名字；选中需命名的线，然后输⼊名字。

（5）创建缺省（Default）符号：在File菜单中选择Create Symbol Files for Current File项，即可创建⼀个设计的符号，该符号可被⾼层设计调⽤。

3.利⽤层次化原理图⽅法设计4位全加器（1）⽣成新的空⽩原理图，作为4位全加器设计输⼊（2）利⽤已经⽣成的1位全加器的缺省符号作为电路单元，设计4位全加器的原理图.4.新建波形⽂件（file->new->Other Files->Vector Waveform File），保存后进⾏仿真（Processing ->Start Simulation），对4位全加器进⾏时序仿真。
