家庭电路电流过大的原因练基础达标检测
1.(2014·扬州中考)下列现象不会引起家庭电路发生火灾的是( )
A.用电器总功率过大 B.短路
C.开关内两根线相碰 D.线路连接处接触不良
【解析】选C。家庭电路的电压是不变的,用电器的总功率过大,电路中的电流就会过大,导线上产生的热量
过多,会引起火灾,A不符合题意;短路,电路中的电阻几乎为零,通过导线的电流很大,也会引起火灾,B不符
合题意;开关是接在火线上的,开关内两根线相碰就相当于开关闭合,不会导致电流过大,也就不会引起火
灾,C符合题意;由于接触不良导致连接处的电阻变大,电流一定时,在一定时间内,连接处产生的电热增多,
此处温度升高会引起火灾,D不符合题意。故选C。
2.某学校教学楼里有12间教室,每间教室装有40 W的日光灯4盏。应该选择哪种规格的保险丝( )
A.5 A B.9 A C.10 A D.12 A
【解析】选B。本题考查保险丝的作用。电路中的总功率为P总=12×4×40 W=

1 920 W,总电流为I总==≈8.7 A,所选保险丝的熔断电流不要太大,否则不易烧断,也不能太
小,否则正常工作时,保险丝就被烧断,造成麻烦;所选的保险丝的额定电流应稍大于工作电路中实际电流,
故B对。
3.(2014·陕西中考)图示为居民家中某房间的电路,电灯L与电热壶均正常工作,在三孔插座上接入电饭煲
后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用试电笔分别测试三孔插座的左右两孔,氖
管均发光,此时电路故障可能是( )

A.插座短路 B.电热壶短路
C.A、B间断路 D.C、D间断路
【解析】选D。本题考查家庭电路的故障分析。灯L能正常发光,说明电路没有发生短路,所以选项A、B是
错误的;三孔插座的左、右两孔用试电笔测试,氖管都能发光,说明火线上有电,而零线上本该不亮,但也能
发光,说明是进户线的零线开路了,所以不可能是A、B间发生了断路,可能是C、D间发生了断路,故D正确,C
错误。
【方法归纳】家庭电路故障判断方法
4.如图所示的电路中,保险丝AB和铜丝CD的长短和粗细均相同,接通电源后,调节滑动变阻器,发现保险丝
先熔断。原因是保险丝的熔点较 (选填“高”或“低”),相同时间内产生的电热较
(选填“多”或“少”)。

【解析】本题考查保险丝的相关知识,因保险丝串联在电路中,当电路中有过大电流通过时,保险丝产生的
电热过多,根据焦耳定律,它的电阻较大;为了使保险丝的温度尽快达到熔点而熔化,所以它的熔点应较低。
这样当电流过大时,保险丝由于温度升高而熔断,切断电路,起到保护作用。
答案：低 多
【方法归纳】保险丝的选择
(1)装在线路上总干路上的保险丝的额定电流等于电能表额定电流的0.9至1倍;
(2)装在支路的保险丝的额定电流等于支路上所有电器设备额定电流总和的1至1.1倍。
5.安装额定功率为1 500 W的电热水器时,需加装一个开关便于控制热水器的工作。现有规格分别为“250
V 6 A”“250 V 16 A”的两种开关。为了安全和实用,应选用规格为 的开关和图中
(选填“甲”或“乙”)插座。

【解析】本题考查安全用电中电路元件的选择问题。在家庭电路中正常电压为220 V,电热水器的功率为1
500 W,则流过开关的电流要大于6 A,所以开关要选择“250 V 16 A”;为防止电热水器外壳漏电,则要选
择三孔插座。
答案：“250 V 16 A” 甲
6.(2014·益阳中考)家庭电路中空气开关的作用是 ,
当电路中 时会引起空气开关跳闸。
【解析】本题考查安全用电。当电路中发生短路时,电路中电流过大,空气开关中的电磁铁会产生较强的磁
性吸引衔铁,使开关断开,切断电路起到保护电路的作用。
答案：保护电路(或“电路中发生短路时自动切断电路”) 短路(或“电流过大”)
7.为了防止电流过大将用电器核心部件烧毁,很多用电器都装有如图
所示的“保险管”,如图中甲、乙是两个熔断电流为“10 A”和“20 A”
的某种型号“保险管”的截面图(保险丝的材料相同),那么
图保险管的熔断电流为“10 A”,你的理由是它的保险丝电阻
(选填“大”或“小”)。
【解析】本题考查保险丝的有关知识。从图中可以看出,乙保险丝的横截面积较小,电阻较大,在相同的时
间内,通过较小的电流就可以产生较大的热量并熔断。
答案：乙 大
【变式训练】如图所示,A是一根5 A的保险丝,B、C都是3 A的保险丝,R1=21
Ω,R2=18Ω。开关S断开时,通过用电器R1的电流是2.4 A。S闭合时,哪根
保险丝将熔断?
U=I1R1=2.4 A×21Ω=50.4 V,S闭合时,R1与R2并联在电源上,对于R2应用欧姆定律得,通过R2的电流

I2===2.8 A,根据并联电路干路总电流等于各支路的电流之和,即通过保险丝A的电流
I=I1+I2=2.4 A+2.8 A=
5.2 A,因为I>5 A,I1<3 A,I2<3 A,所以保险丝A会熔断。
答案：保险丝A会熔断。

合集下载

九年级物理全册 19.2 家庭电路中电流过大的原因课件 (新版)新人教版

九年级物理全册 19.2 家庭电路中电流过大的原因课件 (新版)新人教版


第十九章 ：生活用电
第２节 家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + „+ Pn 根据P =UI，可以得到
家庭电路中的电压是一定的，U = 220 V，
所以 用电器总电功率P 越大，电路中的电流 I
P I U
就越大。
2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
P2 1020W 4.64 A （2）I 2 U 22V
I<I',可以再装1020W的空调
P1 103 W I1 = = U 220 V
≈ 4.55 A
I 4.55 A 4.64 A 9.19 A
（2）另一种解题方法： ② 计算用电器的总功率是否超过电能表允许使 用的最大功率 P =P1+P2=1 000 W +1 020 W=2 020 W P0=UI0=220 V×10 A=2 200 W > 2 020 W 所以，从安全用电的角度考虑，可以安装这样 一台空调。
5．家庭电路安装空气开关和漏电保护的作用各是什么？
空气开关的作用是火线和零线回路之间的电流变化而切断电路；
漏电保护的作用是防止漏电造成危险而切断电路。
导入新课
我们的家庭电路中常常会出现电流过大，导致保 险装置自动断开，但是如果保险装置经常断开，会给 我们的生活和学习造成麻烦，所以，我们要尽量设法 控制保险装置经常断开的情况，这就需要我们了解家 庭电路在电流过大的原因。
三、新型保险装置
空气开关
空气开关
住宅配电箱
练一练
1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下： （1）该电能表允许安装用电器的最大功率应是 多少？ （2）他家已经安装了500 W洗衣机、200 W电 视机、100 W电冰箱各1台，以及19 W节能灯6只， 他还能再安装一台功率为1 200 W的空调吗？ 解：（1）P=UI=220V×10A=2200W （2）P总=P1+P2+P3+P4 =500W+200W+100W+19W×6=914W P'=P-P总=2200W-914W=1286W P'>P,还可以安装一台1200W的空调 答：电能表允许安装用电器的最大功率是2200W,还可 以安装一台1200W的空调
人教版九年级全一册物理习题课件第19章19.2家庭电路中电流过大的原因

人教版九年级全一册物理习题课件第19章19.2家庭电路中电流过大的原因


认知基础练
【点拨】甲图中，闭合开关，电流从火线经保险丝、金 属丝到达零线，造成电路短路，保险丝熔断；同时灯泡 也被短路，灯泡中没有电流通过，不发光，故 A 正确、B 错误。乙图中，各用电器并联，同时工作的用电器越多， 总电阻越小，总功率越大。由公式 I＝UP知，总功率越大 总电流越大，则各开关都闭合时，保险丝会因为总电流 过大而熔断，故 C、D 错误。
认知基础练
7．职业学校电气专业的小强同学在学习安装照明电 路时，由于操作不规范，导致开关中两个接线柱 接到一起。这样产生的后果是( D ) A．灯不能正常发光 B．保险丝迅速熔断 C．开关依然起作用 D．灯总是亮着
认知基础练
【点拨】将开关中两个接线柱接到一起，开关被短 路，开关无法控制灯泡，灯Байду номын сангаас会一直发光。不要误 认为任何“两个接线柱”接到一起，就会发生电源 短路，保险丝就会熔断。
习题链接
1B 2 3D 4A 5A
提示：点击 进入习题
答案呈现
6 过大；大
7D
8D
9
10
认知基础练
1．随着生活水平的提高，家用电器越来越多，使用时若 出现如图所示情形，会导致连接插座的导线发热甚至 燃烧起来，究其原因是( B ) A．电路中支路太多 B．电路中用电器的总功率过大 C．电路中用电器过多 D．电路中用电器的总电阻过大
认知基础练
2．【中考•威海】炎炎夏日，同时使用过多的大功率用电 器往往会引起空气开关“跳闸”，其原因是 _____总__功__率__过__大_____，请写出一条安全用电的注意事 项：_不__要__同__时__使__用__过__多__的__大__功__率__用__电__器___。
认知基础练
3．【2019•昆明】如果家庭电路中发生短路，那么( D )

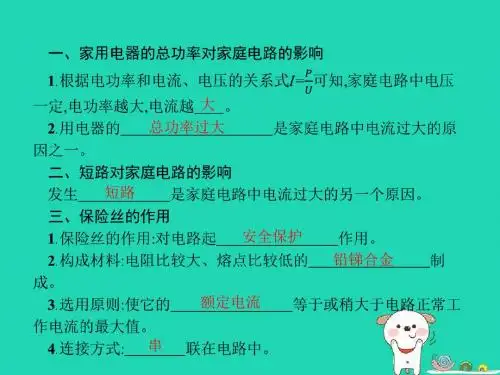

九年级物理全册19.2家庭电路电流过大的原因课件(新版)新人教版

九年级物理全册19.2家庭电路电流过大的原因课件(新版)新人教版


1
2
3
4
5
6
5.家庭电路中的保险丝断了,关于保险丝的更换,下列说法正确的是 ( C ) A.用铜丝代替 B.为了保险,选择尽量粗的保险丝 C.选择额定电流等于或稍大于电路中最大正常工作电流的保险丝 代替 D.选择额定电流等于或稍小于电路中最大正常工作电流的保险丝 代替 解析:如选用铜丝等比额定电流大得多的保险丝,当电路中电流过 大时,保险丝不熔断,起不到保护电路的作用。
【例题】 小明家中有40 W的日光灯5盏、25 W的白炽灯4盏、 100 W的彩电、1 200 W的空调、700 W的电饭锅、1 000 W的电水 壶各一只,它们一起工作时,线路中的总电流是 A,他家应选 择额定电流等于或稍大于 A的保险丝接到电路中。 解析:在选择保险丝时,应使保险丝的额定电流等于或稍大于电 路中最大正常工作电流。 家庭电路中的用电器是并联的,小明家中用电器的总功率为 P=40 W×5+25 W×4+100 W+1 200 W+700 W+1 000 W=3 300 W, ������ 3 300W 线路中的总电流I=������ = 220 V =15 A ,保险丝的额定电流应等于或 稍大于电路中的最大正常工作电流15 A。 答案:15 15
1
2
3
4
5
6
一、电路中电流过大的原因 1.王凡把新安装好的即热式电热水器接入家庭电路中时,家里的其 他用电器突然间同时停止了工作,他用试电笔检测,发现总保险丝 断了,引起电路中电流过大的原因可能是短路或电路中总功率过大 。 解析:家庭电路中电流过大的原因有两个:一是出现短路,二是电路 中总功率过大。
解析:本题考查了造成家庭电路中电流过大的原因:短路和用电器 的总功率过大。
人教版九年级全册物理习题19.2 家庭电路中电流过大的原因

人教版九年级全册物理习题19.2 家庭电路中电流过大的原因

1、电路中电流过大的原因是（短路）或（用电器的总功率过大）2、家庭电路中引起保险丝熔断的原因是（D ）A、保险丝太粗不合格B、所有用电器同时工作C、一定是短路造成的D、可能接入了大功率电热器3、家庭电路中保险丝断了，以下原因不可能的是：（ B ）A、家庭中用电器的功率过大B、拉线开关中的两根导线头相碰C、保险丝的规格不合适，熔断电流太小D、插头中的两根导线头相碰4、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的（AD ）A、总电流变大B、总电压变大C、总电阻变大D、总功率变大5、小华家有30w日光灯2盏，15w的电灯3盏，60w的彩电1台，100w的电冰箱1台，300w的洗衣机1台，600w的音响1台，1kw的电饭煲1个，问：他家的总保险丝应如何选择？（答案：I总＝P总/U总＝2165w/220v＝10A ）6、某学校电能表允许通过的最大电流是25A，学校里已经装了40w的电灯50盏，60w的日光灯20盏，想要再装些电灯，至多可以再装多少盏40w的电灯？解：电能表允许电路中最大的总功率是：P＝U I=220v×25A＝5500w目前电路中的总功率是：P′＝nP1＋nP2＝50 ×40w＋20 ×60w＝3200w所能再装电灯的总功率是：P″＝P－P ″＝5500w－3200w＝2300w所能再装电灯是：n＝P ″/P1=2300w/40w=57盏7、家庭电路中使用三盏电灯，灯泡的额定功率分别是P1＝100w，P2＝P3＝60w．求通过保险丝的电流．解：∵I1=P1/U I2=P2/U I3=P3/U∴I ＝I1+ I2+ I3＝P1/U + P2/U + P3/U＝( P1 + P2 + P3)/U＝(100w+60w＋60w)/220v＝1A。
