佳能复印机技术情报：iR2422_2400系列机型-主控制器PCB零件编号(内部版)

佳能系列维修代码E000 定影过热E001 定影装置过热E002 定影装置温度低E003 后待机定影温度低E007 定影薄膜旋转错误E010 主电机旋转错误E014 定影电机旋转错误E019 废墨盒满，废墨盒满传感器错误E020 副漏斗和显影装置之间墨粉堵塞E024 显示装置插件断开E025 漏斗电机，瓶电机错误E032 NE控制器计数器错误E064 电源电压错误（高压）E100 BD间隔错误E110 扫描器电机错误E191 高压电源通信错误E202 CIS原始位置检测错误E225 CIS光强度错误E227 读取单元装置电源错误E248 后备存储器错误E261 零交叉信号错误E315 图像数据错误E400 进纸器通信错误E490 错误DF类型E500 分页器通信错误E503 分页器内部通信错误E505 分页器后备存储器错误E514 纸叠输出/后沿辅助电机错误E519 齿轮变换电机错误E530 后对齐错误E531 装订错误E532 钉书机移动错误E535 摆动错误E537 前对齐错误E540 纸叠托盘上升错误/上托盘上升错误E542 下托盘上升错误E577 桨叶错误E584 遮蔽板错误E590 打孔错误E591 打孔机粉尘传感器错误E592 打孔水平对位传感器错误E593 打孔移动错误E5F0 鞍式纸位置错误E5F1 鞍式纸折叠错误E5F2 鞍式导轨错误E5F3 鞍式对齐错误E5F4 鞍式后装订错误E5F5 鞍式前装订错误E5F6 鞍式对接错误E5F8 鞍式插件错误E5F9 鞍式开关错误E602 硬盘错误。

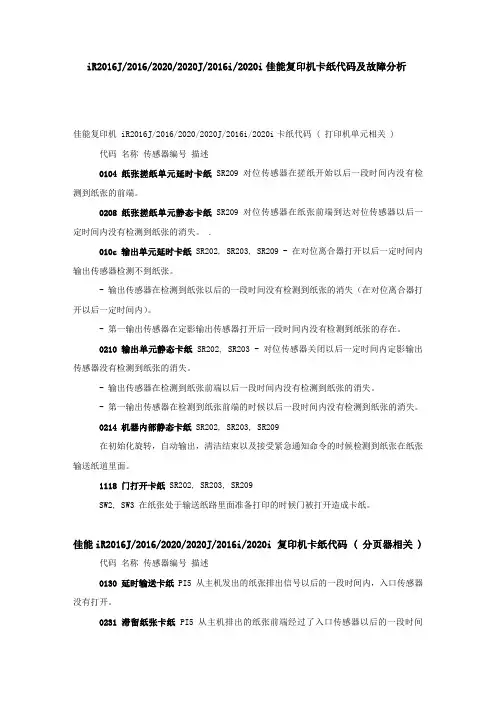

iR2016J/2016/2020/2020J/2016i/2020i佳能复印机卡纸代码及故障分析佳能复印机 iR2016J/2016/2020/2020J/2016i/2020i卡纸代码 ( 打印机单元相关 ) 代码名称传感器编号描述0104 纸张搓纸单元延时卡纸 SR209 对位传感器在搓纸开始以后一段时间内没有检测到纸张的前端。

0208 纸张搓纸单元静态卡纸 SR209 对位传感器在纸张前端到达对位传感器以后一定时间内没有检测到纸张的消失。

.010c 输出单元延时卡纸 SR202, SR203, SR209 - 在对位离合器打开以后一定时间内输出传感器检测不到纸张。

- 输出传感器在检测到纸张以后的一段时间没有检测到纸张的消失（在对位离合器打开以后一定时间内）。

- 第一输出传感器在定影输出传感器打开后一段时间内没有检测到纸张的存在。

0210 输出单元静态卡纸 SR202, SR203 - 对位传感器关闭以后一定时间内定影输出传感器没有检测到纸张的消失。

- 输出传感器在检测到纸张前端以后一段时间内没有检测到纸张的消失。

- 第一输出传感器在检测到纸张前端的时候以后一段时间内没有检测到纸张的消失。

0214 机器内部静态卡纸 SR202, SR203, SR209在初始化旋转，自动输出，清洁结束以及接受紧急通知命令的时候检测到纸张在纸张输送纸道里面。

1118 门打开卡纸 SR202, SR203, SR209SW2, SW3 在纸张处于输送纸路里面准备打印的时候门被打开造成卡纸。

佳能iR2016J/2016/2020/2020J/2016i/2020i 复印机卡纸代码 ( 分页器相关 ) 代码名称传感器编号描述0130 延时输送卡纸 PI5 从主机发出的纸张排出信号以后的一段时间内，入口传感器没有打开。

0231 滞留纸张卡纸 PI5 从主机排出的纸张前端经过了入口传感器以后的一段时间以内，入口传感器没有关闭。

Ver.20121016-2 Delighting You Always佳能IR复印机安装及维修常见问题解答⏹什么是MG服务-P1⏹远程亦能简要介绍-P1⏹iR23系列低速机设置8K/16K纸形打印/复印方法 -P1⏹iR25系列低速机设置8K/16K纸形打印/复印方法 -P3⏹iR23系统ID卡功能复印时中间有黑线 -P4⏹iR25系统ID卡功能复印时中间有黑线 -P4⏹iR23系列复印机换图像处理板后复印出现黑条 -P4⏹iR23系列复印全白没图像 -P4⏹iR25系列复印机安装新机搅拌墨粉方法 -P5⏹iR25系列复印机系统管理密码 -P6⏹IR25系列不显示中文设置方法 -P6⏹复印机使用过程中屏幕显示“稿台玻璃上有赃污” -P6⏹iR ADVANCE C2000 系列常见维修模式应用-P6⏹IRADVC2020前后USB端口无法使用 -P7⏹发送功能失败常见错误代码说明 -P7⏹常见复印机耗材/整机寿命表 -P8⏹SST工具中英文对照说明-P9佳能（中国）有限公司重庆分公司S&S部门1.什么是MG服务1）在约定的合同期间内，佳能认证工程师定期上门进行复印机的维修保养。

2）用户无需承担机器的耗材、维修以及服务费用，仅根据每月复印或打印的张数计费。

2.远程亦能简要介绍远程亦能服务是佳能办公设备智能化与主动服务理念的完美结合，是通过互联网连接设备和服务器，为终端用户提供主动服务、自动仪表收集、耗材库存管理和系统固件自动升级等服务。

从而解决了客户出现问题后宕机时间长，无问题时多次被打扰的状况，提升了错误发生到解决问题的效率。

3.IR低速机（IR23系列）设置8K/16K纸形打印/复印方法1.1.复印机设置部分1)维修模式进入：先按“附加功能”键，然后按“#”键，进入维修模式。

2)选择“Service’s Choice”按OK键→选择“PRINTER SETTING”按OK键→选择“Define U1 Paper Size”按OK键→选择8K按OK键→选择“DefineU2 Paper Size”按OK键→选择16K按OK键→按复位键退出维修模式3)按附加功能键→选择“常规设置”按OK键→选择“K尺寸/B尺寸原稿”按OK键→选择“使用8K/16K格式”按OK键→按“复位键”退出维修模式4)做完这步要关机重新启动复印机。

CANON 佳能 NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关,拆下机器左侧后下边的调整盖;打开电源开关后按调整板上维修程序工作开关 SW1;关电源开关后再打开E000 予热未完成电源开关 ON 后 1分钟 ,A503,J313-9的热敏电阻 TH1,A503, 副 CPU Q302-39(AN5口检测到定影温度低于 100度表示可能是热敏电阻 TH1开路 ; 定影灯 H1开路 ; 热敏开关 TSI 开路 ; 固态继继电器 SSR 故障 ; 主板故障E001 定影超温 A503,J313-9的热敏电阻 TH1,,A503, 副 CPU Q302-39(AN5口检测到定影温度超过 220度 ; 或热敏电阻 TH1短路 ,当 A503,Q309-14="1",超过 3秒后 Q309-13="0"使 : 1,A508,J303-7,ACOFF*="0"电源开关继电器 RL1动作切断 AC 电源 ;2,E00*→ A503, 副 CPU Q302-51(PF4口 , 将 E00故障存储到内存 ,如果故障排除后不将存储在内存的 E00故障码清除开机后一定时间 A504,A504门阵列电路 Q303-29(PT21口→ A505,Q367-2,15 的RLY="0"→ A508,Q367-16 ACOFF*仍旧使电源开关继电器 RL1动作切断 AC 电源E004 SSR 短路电源开关 ON 后 , 当 A503,J325-1定影启动信号 HTRD 为 OFF ,"0V" 时A508,J326-2的 SSRON 检查信号却检测到 SSRON="1"超过 3秒E030 计数器 CNT1开路 A504门阵列电路 Q303-29(PT43口→ A505,Q338-b="1",c,J323-1 总计数器驱动信号 TCNTD* ="0"时Q339-C 的总计数器 CNT1开路检测信号EXTCNT*="0"→ A502主 CPU Q301-41(AN7口E202 扫描电路故障电源开关 ON 后 ,15秒内扫描初始化未完成 ;15秒内 AE 扫描未完成返回动作 ; 曝光后 10秒内扫描未完成返回动作注 :该故障发生时不出现故障码 , 仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关 ON 后 ,20秒内 A503, 副 CPU Q302-47(PF0口 ,J311-6镜头原位传感器 LHP(Q2未检测镜头初始化完成 (未停在 1:1位置 ;按复印键后 ,20秒内镜头未到选定倍率位置 ; 或 A503, 副 CPU Q302-49(PF2口 ,302-2间隔挡光板原位传感器 SBHP(Q2未检测到间隔挡光板E221 曝光灯电路故障 A503, 副 CPU Q302-26(INT1,J311-603-5← J603-2零交叉信号 (ZXDP不稳定E400 ADF电路故障主板与 ADF 板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关 ON 后 A507,IPC(Q304无法初始化CANON 佳能 NP-2020/3020/3100/3200/3300复印机维修资料OPC 感光鼓直径:φ30毫米 ; 型号 :NPG-8;产品编号 :F43-4101-300单组份墨粉型号 :NPG-8墨粉 ; 产品编号 :F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器 ;SW1;R1,R2,R3的功能J51-9,VR1 → A502 J312-4→ J311-4→ J701-1 AE传感器增益 (AEGN调整J51-5,VR2→ A503 J312-8 AE传感器斜率 (AEAVL调整J51-3,VR3→ A503 J312-10 前沿空白 (PRWWA调整顺时针转动 VR3改变 GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-4,VR4→ A503 J312-9 第二页前沿空白 (PRWWAB调整顺时针转动 VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-2,VR5→ A503 J312-11 前沿对位 (RGAVL调整顺时针转动 VR5前沿对位宽度增大J51-6,SW1→ A506 J312-7维修程序工作开关 (SRSWJ51-10,R1→ A506 J312-3(AEMN R1断开取消电源 ON 时的 AE 功能优先J51-11,R2→ A506 J312-2(SZKL R2断开取消原稿检测功能J51-12,R3→ A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→ J801-7 鼓充电栅极电压 ON/控制信号 (GRDON/ GRDON/="1"时鼓充电栅极电压 =0,作为前沿空白消电 , 连续复印时纸间非图像区的消电A502,J305-2→ J801-6 鼓充电栅极电压调整电位器 VR301(GRAVL GRBC 调整标准鼓栅极电压 =-794±4VA503,J305-3→ J801-5 主充 /转印高压 ON/控制信号 (HVTON/A509,J305-4→ J801-4 高压单元供电 +24VAA503,J305-5→ J801-3 显影 AC 偏压 ON/控制信号 (ACBON/ 1300V p-pA503,J305-6→ J801-2 显影 DC 偏压调整信号 (DCBC/ (DCBC在 16~6V 之间变化, →高压单元J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化A509,J305-7→ J801-1 高压单元供电 GND主板 A503,J325-1(定影灯 SSR ON驱动命令信号HTRD +5V→ 定影灯 SSR -3(SSR -4 GND 定影灯 SSR -1, 2→ SSR 导通检测电路板CANON 佳能 NP-2020/3020/3100/3200/3300复印机测试 /调整维修程序工作模式 1, 按维修程序调整用电路板上的维修程序工作开关 SW1进入维修程序模式2, 用数字键 , 键入维修程序号→按分页 /分组键执行维修程序工作模式3, 再按分页 /分组键停止执行维修程序工作模式维修程序模式号 4, 按调整电路板上维修程序工作开关 SW1(或关电源开关退出工作模式 .0 AE传感器增益调整稿台上放试印稿1, 稿台放试印稿 , 用数字键 , 键入维修程序号 0 "AE传感器增益 (AEGN调整 "2, 按分页 /分组键 , 执行 AE 传感器增益调整 , 扫描曝光灯架将移动到 AE 测量点并使曝光灯ON 大约 8秒 ; 调整 VR1使显示值 =20(2.0V3, 按分页 /分组键 , 停止执行 AE 传感器增益调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;稿台上改换为放报纸1, 按分页 /分组键 , 扫描灯架移动到 AE 测量点曝光灯 ON 大约 8秒 , 将 AE 传感器读出的报纸稿的输出电压显示值记下2, 按分页 /分组键 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ; 页数显示为 "0"1 AE传感器斜率调整 3, 用数字键 , 键入维修程序号 1, "AE传感器斜率调整 "4, 按分页 /分组键 , 调整 VR2, 使 AE 传感器的输出电压显示值 =读出的报纸稿的显示值5, 按分页 /分组键 , 停止调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;2 电源频率显示例 :-05表示电源电压的频率 49.5Hz3 予曝光灯和主电机 ON4 操作面板全部 LED 灯 ON5 原稿尺寸传感器 -0输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V6 原稿尺寸传感器 -1输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V7 原稿尺寸传感器 -2输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0VAE 复印模式AE 模式原稿浓度扫描检测时 , 曝光灯电压固定在 70V;AE 传感器接受到的光越强输出电压越低 , 根据 AE 传感器输出电压控制直流显影偏压AE 传感器输出电压低于 1.0V 时保持在 1.0V; 超过 AE 传感器斜率调整电位器 VR2 AEAVL 的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL → A502 J324-3(模拟口 ,CPU 根据复印浓度调整电位器 HDVL 的电压 , 使 A502,J303-4曝光灯亮度控制信号 LINT 在 16~10V 之间变化→曝光灯控制板 J603-3 使灯控制板 J602-1,3的曝光灯电压在 165~100V 之间变化鼓充电栅极电压调整主板 A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL→高压单元 J801-6 GRBC 调整标准鼓栅极电压 =-794±4V显影偏压调整直流显影偏压在初始旋转 ;AE 检测 ; 扫描灯架返回 ; 最后旋转期间为 -320V操作面板上的复印浓度浓 /淡键可使 A503 J305-6的直流显影偏压控制信号 (DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化。

佳能打印机错误代码资料佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V 的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V 和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能打印机出错代码查询表佳能打印机出错代码及清零~ BJ’10EX/10SX/20 维修功能错误条件POWER灯ERROR灯ONLINE灯说明RAM错亮灭闪烁蜂鸣5声Rom错亮闪烁闪烁3声原位错亮闪烁灭随着灯闪烁而鸣小车控制错亮灭闪烁随着灯闪烁而鸣缺纸亮亮灭Sw1-11=off,蜂鸣2声Sw1-11=ON,蜂鸣3声卡纸错亮亮灭蜂鸣直到取出卡纸电池电压低闪烁灭灭指示灯每秒闪烁2次电池电压低错闪烁亮灭鸣5次,指示灯每秒闪2次Ni-cd电池错亮闪烁灭蜂鸣5次,powert error灯交替闪烁打印模式:BJ模式和LQ模式.SW11=OFF时,为bj模式,sw11=on时,为lq模式.把打印机设置成lq模式时,在硬件上设置好后,在软件上把打印选择epson打印机,即wps打印时,”打印机类型”中选择epson nec”系列.如”ar-3240”即可.BJC-6200维修功能:Rom错黄绿灯交替闪1次Ram错黄绿灯交替闪2次Eeprom错黄绿灯交替闪3次6800原位错黄绿灯交替闪4次5100温度传感器错黄绿灯交替闪5次5400废墨满错黄绿灯交替闪6次5B00打印头温度过高错黄绿灯交替闪7次5200打印头温度传感器错黄绿灯交替闪8次5200小车错位错黄绿灯交替闪9次5600Asf传感器错黄绿灯交替闪10次5700扫描盒错黄绿灯交替闪11次5210系统恢复错黄绿灯交替闪12次5000安装错误墨水传器错无提示EEPROM重置:1. 按RESUME键的同时按下power键不放手2. 双击RESUME键,释放power键,进入维修模式.3. 按RESUME钮选取不同的状态(1次为eeprom测试打印页,2次为eeprom,all clear,3次wasteind clear)4. 通电后,按RESUME钮确认.喷嘴检测:通电后,按resume钮闪2次后松手清洗操作:通电后,按resume 钮闪1次后松手.BJC-6500维修功能:Rom错黄灯闪1次响10声Ram错黄灯闪2次响10声Eeprom错黄灯闪3次响10声6800原位错黄灯闪4次响10声5100温度传感器错黄灯闪5次响10声5400废墨满错黄灯闪6次响10声5b00打印头温度过高错黄灯闪7次响10声5200打印头温度传感器错黄灯闪8次响10声5200小车错位错黄灯闪9次响10声5600Asf传感器错黄灯闪10次响10声5700安装错误墨水传器错不闪无响5910其它同bjc-6200BJC-3000Rom错黄1/绿1灯交替闪Ram错黄2/绿1灯交替闪Eeprom错黄3/绿1灯交替闪6800原位错黄4/绿1灯交替闪5100温度传感器错黄5/绿1灯交替闪5400废墨满错黄6/绿1灯交替闪5b00打印头温度过高错黄7/绿1灯交替闪5200打印头温度传感器错黄8/绿1灯交替闪5200小车错位错黄9/绿1灯交替闪5600供纸传感器错黄10/绿1灯交替闪5700其它同bjc-6200BJC6000Rom错黄灯闪1次响10声Ram错黄灯闪2次响10声Eeprom错黄灯闪3次响10声6800原位错黄灯闪4次响10声5100温度传感器错黄灯闪5次响10声5400废墨满错黄灯闪6次响10声5b00打印头温度过高错黄灯闪7次响10声5200打印头温度传感器错黄灯闪8次响10声5200小车错位错黄灯闪9次响10声5600墨水传感器错无无5910清洁传感器错无无5c00喷嘴检测:通电后,按resume钮听到达声后松手.清洗操作:通电后,按resume 钮闪1次后松手. 其它同bjc-6200BJC-7000/7100错误条件ERROR灯蜂鸣说明无纸或卡纸错亮2 无法供纸墨水用完错亮3 黑色墨水或优化液用完，更换BC-60墨水用完错亮4 彩色或PHOTO墨水用完，更换相应的墨盒或墨水盒BJ墨盒错亮5 BJ墨盒未安装好废墨告警闪烁6 废墨或废优化液超过打印机容量的95%而告警BJ墨盒过热错闪烁7 打印头温度传感器检测到温度过高打印位置校正错闪烁2 8声原始校正操作时，未检测到原位原始位置错闪烁3 8声未原位校正时，未检测到原位清洁错闪烁4 8声清洁齿轮初始位置未检测到送纸器错闪烁5 8声未检测到取纸辊位置打印机温度错闪烁6 8声小车板上温度传感器测到温度过高废墨满错闪烁7 8声废墨或废优化液超过打印容量的100%EEPROM错闪烁9 8声EEPROM数据异常ROM错闪烁10 8声控制ROM校验异常RAM错闪烁11 8声RAM读/写异常小车马达错闪烁12 8声小车马达驱动器温度异常进纸马达错闪烁13 8声供纸马达驱动器温度异常多方面硬件错闪烁8声其他硬件错（由传感器检测到）EEPROM重置:5. 按RESUME键的同时按下power键不放手6. 双击RESUME键,释放power键,进入维修模式.7. 按RESUME钮选取不同的状态(1次为eeprom测试打印页,2次为eeprom,all clear,3次wasteind clear) 8. 按power确认.喷嘴检测:按resume钮听到3声后松手,测试开始.(bjc-7100)按resume钮听到2声后松手,测试开始.(bjc-7000)清洗操作:开电后,按住resume钮听到1声后松手,清洗开始.BJC-8200 维修功能：小车错黄灯闪2次响10声5100清洁错黄灯闪4次响10声5C00ASF 传感器错黄灯闪5次响10声5700温度传感器错黄灯闪6次响10声5400废墨满错黄灯闪7次响10声5B00打印头温度错黄灯闪8次响10声5200EEPROM 错黄灯闪9次响10声6800ROM 错黄灯闪10次响10声6100其它硬件错黄灯闪11次响10声6300安装错误：墨水低警告无提示，打印头温度错无提示。

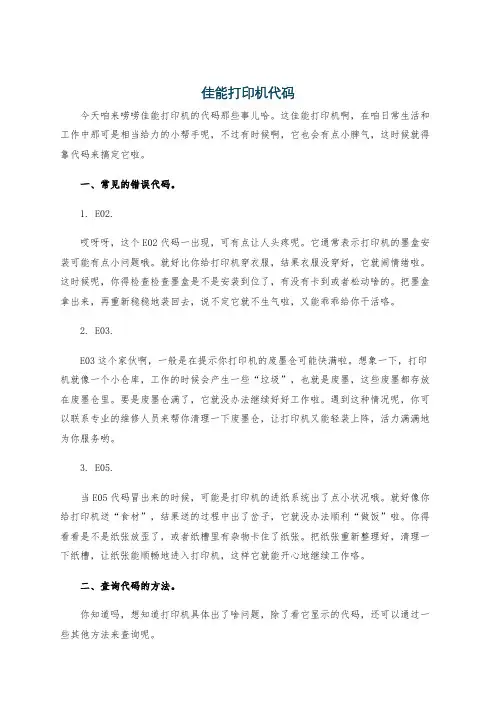

佳能打印机代码今天咱来唠唠佳能打印机的代码那些事儿哈。

这佳能打印机啊，在咱日常生活和工作中那可是相当给力的小帮手呢，不过有时候啊，它也会有点小脾气，这时候就得靠代码来搞定它啦。

一、常见的错误代码。

1. E02.哎呀呀，这个E02代码一出现，可有点让人头疼呢。

它通常表示打印机的墨盒安装可能有点小问题哦。

就好比你给打印机穿衣服，结果衣服没穿好，它就闹情绪啦。

这时候呢，你得检查检查墨盒是不是安装到位了，有没有卡到或者松动啥的。

把墨盒拿出来，再重新稳稳地装回去，说不定它就不生气啦，又能乖乖给你干活咯。

2. E03.E03这个家伙啊，一般是在提示你打印机的废墨仓可能快满啦。

想象一下，打印机就像一个小仓库，工作的时候会产生一些“垃圾”，也就是废墨，这些废墨都存放在废墨仓里。

要是废墨仓满了，它就没办法继续好好工作啦。

遇到这种情况呢，你可以联系专业的维修人员来帮你清理一下废墨仓，让打印机又能轻装上阵，活力满满地为你服务哟。

3. E05.当E05代码冒出来的时候，可能是打印机的进纸系统出了点小状况哦。

就好像你给打印机送“食材”，结果送的过程中出了岔子，它就没办法顺利“做饭”啦。

你得看看是不是纸张放歪了，或者纸槽里有杂物卡住了纸张。

把纸张重新整理好，清理一下纸槽，让纸张能顺畅地进入打印机，这样它就能开心地继续工作咯。

二、查询代码的方法。

你知道吗，想知道打印机具体出了啥问题，除了看它显示的代码，还可以通过一些其他方法来查询呢。

一种方法就是在打印机的操作面板上找一找，有些佳能打印机的操作面板上有个小菜单，你可以在里面查看打印机的状态和错误信息哦。

就像你打开手机的设置一样，在打印机的“设置”里说不定就能找到问题的答案啦。

还有一种方法呢，就是通过电脑来查看。

当你把打印机连接到电脑上后，在电脑上会有对应的打印机驱动程序。

打开这个驱动程序，里面一般也会有打印机的状态显示，能看到具体的错误代码和相关提示哦。

这就好比你通过一个小窗口，能看到打印机肚子里的“秘密”啦。

佳能复印机维修手册佳能复印机维修代码CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路, 当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源;2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存, 如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504,A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口)E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置);按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定E400 ADF电路故障主板与ADF板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化CANON 佳能NP-2020/3020/3100/3200/3300复印机维修资料OPC感光鼓直径:φ30毫米;型号:NPG-8;产品编号:F43-4101-300 单组份墨粉型号:NPG-8墨粉;产品编号:F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器;SW1;R1,R2,R3的功能J51-9,VR1 →A502 J312-4→J311-4→J701-1 AE传感器增益(AEGN)调整J51-5,VR2→A503 J312-8 AE传感器斜率(AEAVL)调整J51-3,VR3→A503 J312-10 前沿空白(PRWWA)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-4,VR4→A503 J312-9 第二页前沿空白(PRWWAB)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-2,VR5→A503 J312-11 前沿对位(RGAVL)调整顺时针转动VR5前沿对位宽度增大J51-6,SW1→A506 J312-7维修程序工作开关(SRSW)J51-10,R1→A506 J312-3(AEMN) R1断开取消电源ON时的AE 功能优先J51-11,R2→A506 J312-2(SZKL) R2断开取消原稿检测功能J51-12,R3→A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→J801-7 鼓充电栅极电压ON/控制信号(GRDON/) GRDON/="1"时鼓充电栅极电压=0,作为前沿空白消电,连续复印时纸间非图像区的消电A502,J305-2→J801-6 鼓充电栅极电压调整电位器VR301(GRAVL) GRBC 调整标准鼓栅极电压=-794±4VA503,J305-3→J801-5 主充/转印高压ON/控制信号(HVTON/) A509,J305-4→J801-4 高压单元供电+24VAA503,J305-5→J801-3 显影AC偏压ON/控制信号(ACBON/) 1300V p-pA503,J305-6→J801-2 显影DC偏压调整信号(DCBC/) (DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化A509,J305-7→J801-1 高压单元供电GND主板A503,J325-1（定影灯SSR ON驱动命令信号HTRD +5V）→定影灯SSR -3（SSR -4 GND）定影灯SSR -1，2→SSR导通检测电路板CANON 佳能NP-2020/3020/3100/3200/3300复印机测试/调整维修程序工作模式1,按维修程序调整用电路板上的维修程序工作开关SW1进入维修程序模式2,用数字键,键入维修程序号→按分页/分组键执行维修程序工作模式3,再按分页/分组键停止执行维修程序工作模式维修程序模式号4,按调整电路板上维修程序工作开关SW1(或关电源开关)退出工作模式.0 AE传感器增益调整稿台上放试印稿1,稿台放试印稿,用数字键,键入维修程序号0 "AE传感器增益(AEGN)调整"2,按分页/分组键,执行AE传感器增益调整,扫描曝光灯架将移动到AE测量点并使曝光灯ON大约8秒;调整VR1使显示值=20(2.0V) 3,按分页/分组键,停止执行AE传感器增益调整,曝光灯OFF,扫描曝光灯架将返回到原位;稿台上改换为放报纸1,按分页/分组键,扫描灯架移动到AE测量点曝光灯ON大约8秒,将AE传感器读出的报纸稿的输出电压显示值记下2,按分页/分组键,曝光灯OFF,扫描曝光灯架将返回到原位;页数显示为"0"1 AE传感器斜率调整3,用数字键,键入维修程序号1, "AE传感器斜率调整"4,按分页/分组键,调整VR2,使AE传感器的输出电压显示值=读出的报纸稿的显示值5,按分页/分组键,停止调整,曝光灯OFF,扫描曝光灯架将返回到原位;2 电源频率显示例:-05表示电源电压的频率49.5Hz3 予曝光灯和主电机ON4 操作面板全部LED灯ON5 原稿尺寸传感器-0输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)6 原稿尺寸传感器-1输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)7 原稿尺寸传感器-2输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)AE复印模式AE模式原稿浓度扫描检测时,曝光灯电压固定在70V;AE传感器接受到的光越强输出电压越低,根据AE传感器输出电压控制直流显影偏压AE传感器输出电压低于1.0V时保持在1.0V;超过AE传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL→A502 J324-3(模拟口),CPU根据复印浓度调整电位器HDVL的电压,使A502,J303-4曝光灯亮度控制信号LINT在16～10V之间变化→曝光灯控制板J603-3)使灯控制板J602-1,3的曝光灯电压在165～100V之间变化鼓充电栅极电压调整主板A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL)→高压单元J801-6 GRBC 调整标准鼓栅极电压=-794±4V显影偏压调整直流显影偏压在初始旋转;AE检测;扫描灯架返回;最后旋转期间为-320V操作面板上的复印浓度浓/淡键可使A503 J305-6的直流显影偏压控制信号(DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化。

Ver.20121016-2 Delighting You Always佳能IR复印机安装及维修常见问题解答⏹什么是MG服务-P1⏹远程亦能简要介绍-P1⏹iR23系列低速机设置8K/16K纸形打印/复印方法 -P1⏹iR25系列低速机设置8K/16K纸形打印/复印方法 -P3⏹iR23系统ID卡功能复印时中间有黑线 -P4⏹iR25系统ID卡功能复印时中间有黑线 -P4⏹iR23系列复印机换图像处理板后复印出现黑条 -P4⏹iR23系列复印全白没图像 -P4⏹iR25系列复印机安装新机搅拌墨粉方法 -P5⏹iR25系列复印机系统管理密码 -P6⏹IR25系列不显示中文设置方法 -P6⏹复印机使用过程中屏幕显示“稿台玻璃上有赃污” -P6⏹iR ADVANCE C2000 系列常见维修模式应用-P6⏹IRADVC2020前后USB端口无法使用 -P7⏹发送功能失败常见错误代码说明 -P7⏹常见复印机耗材/整机寿命表 -P8⏹SST工具中英文对照说明-P9佳能（中国）有限公司重庆分公司S&S部门1.什么是MG服务1）在约定的合同期间内，佳能认证工程师定期上门进行复印机的维修保养。

2）用户无需承担机器的耗材、维修以及服务费用，仅根据每月复印或打印的张数计费。

2.远程亦能简要介绍远程亦能服务是佳能办公设备智能化与主动服务理念的完美结合，是通过互联网连接设备和服务器，为终端用户提供主动服务、自动仪表收集、耗材库存管理和系统固件自动升级等服务。

从而解决了客户出现问题后宕机时间长，无问题时多次被打扰的状况，提升了错误发生到解决问题的效率。

3.IR低速机（IR23系列）设置8K/16K纸形打印/复印方法1.1.复印机设置部分1)维修模式进入：先按“附加功能”键，然后按“#”键，进入维修模式。

2)选择“Service’s Choice”按OK键→选择“PRINTER SETTING”按OK键→选择“Define U1 Paper Size”按OK键→选择8K按OK键→选择“DefineU2 Paper Size”按OK键→选择16K按OK键→按复位键退出维修模式3)按附加功能键→选择“常规设置”按OK键→选择“K尺寸/B尺寸原稿”按OK键→选择“使用8K/16K格式”按OK键→按“复位键”退出维修模式4)做完这步要关机重新启动复印机。

佳能ip机器错误代码对照表和解决方法佳能ip机器错误代码对照表和解决方法电源灯出错状态解决方法或故障所在橙灯闪2下无纸（ASF）/无CD-R光盘/纸盒无纸放纸在ASF上/放CD-R光盘/放纸到纸盒后，然后按Resume键橙灯闪3下卡纸/纸卡下面部件中/纸卡在后面部件/前门挡板关了取出纸并按Resume键例子：故障：显示出纸托盘关闭，但是出纸托盘明明打开解决：是因为4200有个出纸托盘的感应开关，在控制面板在最下边靠左侧，有个小的黑色塑料搭勾，搭勾向上是显示托盘打开了，向下就显示关闭，一般是你维修时不小心把那个开关弄失灵了。

如果是失灵了，就将连接在其上的两根黄线剪下，两根黄线直接对接起来就好了！有时机器拆开后没有注意到这个小开关，没有装好，也会这样但是要注意：如果我们自己忘了打开这个出纸托盘，机器却不会警告你了，它会认为―没问题、照常打印‖，结果可能是：一张甚至多张纸卡在机器里面，极易损坏打印头。

橙灯闪4下没墨水更换墨水盒或按RESUME键橙灯闪5下打印头未安装/打印头安装不当正确安装打印头或重新安装打印头后关机，然后重新开机橙灯闪6下里面的门打开了（或在打印期间）/CD-R光盘架关上了（打印CD-R时）关上里面的门/打开CD-R的光盘架后，按RESUME键。

橙灯闪7下没有CD-R或DVD-R把CD-R或DVD-R装上光盘架上，放入打印通道，按RESUME键。

橙灯闪8下废墨警告错95%接近满按RESUME键取消退出此报错，然后更换吸墨海绵，做废墨量清除橙灯闪9下数码相机或摄像机不支持直接打印拔下连线，按RESUME键，再重新连接。

橙灯闪10下不能自动双面打印（打印纸的尺寸不支持）按RESUME键取消退出此报错，重新打印橙灯闪11下自动校正打印头失败/前盖门打开按RESUME键，重新确认：打印纸的类型和尺寸，检查打印头的喷嘴能否正确打印，* 1: 在替换逻辑主板组件之前, 先检查废墨量。

如果废墨量是7%或更多时, 当替换逻辑板同时必须更换底盒单元(QM2-1205) 或废墨水吸收棉毡(QC1-4222/4223/4224/4263/4264/4864/4221/4257) * 2: 更换底盒单元同时必须重置废墨记数器橙色和绿色交替闪烁次数[错误代码] 解答绿灯先闪一次，接着橙色灯的闪烁次数2次-times Cartridge error [5100]--墨车错误（墨车超时错误其实就是墨车卡了，一般是由于人为使墨车撞车了,或连供卡线了,墨车不能复位）[5100]清洁墨车及打印机端接点或更换墨车或调整连供管线- Cartridge unit (QM2-1209)---墨车单元(QM2-1209)清洁墨车及打印机端接点或更换墨车- Timing slit strip film (QC1-4284)--光栅条(QC1-4284）清洁光栅若剥离或磨损则换- Logic board ass\'y (QM2-1548)*1--逻辑板ass\'y (QM2-1548)*1主板错- Cartridge motor (QK1-0545)--墨车马达(QK1-0545)换马达1 用酒精试擦一下打印头跟小车接触的地方把墨车停止状态时的底座白塑料的哪个，擦一擦后抹点油应该能解决问题。

佳能维修代码.txt38当乌云布满天空时，悲观的人看到的是“黑云压城城欲摧”，乐观的人看到的是“甲光向日金鳞开”。

无论处在什么厄运中，只要保持乐观的心态，总能找到这样奇特的草莓。

佳能５０００．６０００进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值: 进入维修程序模式,选择copier＞function＞misc-p＞p-print"[打印维修模式(adjust,option,counter)的内容"],P-print显示反转后按ok键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码6-1t定影部分故障E00× E000 定影升温故障电源开关on后3分30秒,主热敏电阻th1检测到定影温度低于70度, J426(白线,大约1000～1400k欧母)热敏电阻th1开路;定影灯h1开路;热敏开关tsi开路;ssr故障;dc控制板故障E001 0001 定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻th1/th2开路;进入维修程序模式,选择copier＞display＞analog＞fix-u 选择fix-u,当显示反转后按ok键盘,显示定影上热辊th1热敏电阻检测到的温度,单位℃正常195℃E001 0002 定影超温主热敏电阻th2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻th1短路 J426(黑线,大约40～50k欧母)E001 0003 定影超温副热敏电阻th2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻th2短路E002 予热异常定影温度从达到70度后2分钟内未达到100度E003 予热异常定影预热完成后,主热敏电阻th1检测到100度后,又检测到定影温度低于70度达2秒E004 定影灯ssr短路电源开关on后,当定影启动信号(htrd)为off时却检测到ssr导通信号(ssr On)达3秒,(硬电路检测)E005 定影清洁卷筒纸故障 1,定影清洁卷筒纸余量传感器ps45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(copier＞counter＞drbl-1＞fx-web)达2000(相当a4纸3000张)后超时即显示"e005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(copier＞counter＞drbl-1＞fx-web)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用copier＞option＞user＞web-disp设定:0 ff;1 n,出现警告提示电机故障E010 主电机m2故障电机启动信号mmfg输出后2秒未接收到同步脉冲E012 非晶硅鼓驱动电机m1故障电机启动信dmfg输出后2秒未接收到同步脉冲E013 废粉螺杆废粉螺杆异常,j107a-17废粉锁定传感器开关msw1为"0"达4秒以上显示"e013"E014 定影电机m19故障电机启动信号m19on输出后2秒未接收到m19ld(电机达到规定转速时m19ld=0)E020 墨粉电机故障墨粉搅拌电机m9,加粉电机m10;复印时加粉信号(j103-a8的dtep)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓內ts1检测到无粉达120秒选购件计数器故障E032 0001 选购件复印控制计数器复印数据控制板或ne控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E061 0001 激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位vl2大约为200v(显影为全黑图象的电位)时E061 0002 激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200v(显影为全黑图象的电位)时E065 一次高压漏电或电流过小Dc控制板j102a-4=“0”,一次高压漏电或电流过小,pr-leak-detect: *:维修模式中无该故障码E069 转印高压漏电或电流过小Dc控制板j102a-5=“0”,转印高压漏电或电流过小,tr-leak-detect: *:维修模式中无该故障码E100 0001 激光原位信号(bd)故障激光驱动信号输出100毫秒后,40毫秒内bd信号未检测到达50次以上E100 0002 激光原位信号(bd)故障激光发射中bd信号周期超过规定范围的状态连续出现达10次以上,注:bd=lsyncE110 激光扫描电机m15异常激光扫描电机on后15秒,未达到规定的速度(未收到lmrdy/信号);全速→半速的变速信号输出后,60秒未收到lmrdy/信号;全速旋转时每100毫秒未检测到50次以上的lmrdy/信号E121 0001 控制电路板冷却风扇(fm4)故障控制电路板冷却风扇(fm4)在运转但5秒以上未收到fm4clk同步信号E196 Dc控制板eeprom故障检查dc控制板上的6个eeprom:ic104棕色,ic105红色,ic109黄色,ic110绿色,ic127蓝色,ic130白色安装是否正确进入维修程序模式,选择copier＞function＞clear＞dc-con 选择dc-con,当显示反转后按ok键;off/on主电源开关,清除dc控制板的ram后重新输入维修模式中的数据,如果工作仍旧不正常更换eeprom或dc 控制板光学扫描,读取电路E202 0001 扫描电机,扫描原位传感器电源开关on后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器hp信号未off;或扫描电机m3故障0002 扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器hp信号未on;注:键盘锁住,不显示e202;可进入维修程序模式,选择copier＞display＞err 中确定故障码E204 0001 图象前沿检测信号故障(adf) Adf控制板或读取控制板故障,打印过程中未收到adf来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示e204;可进入维修程序模式,选择copier＞display＞err 中确定故障码E220 0001 原稿扫描曝光(氙)灯异常曝光(氙)灯+24v变换到高频高压的(dc/ac)变换电路的inv-err信号在读取电路控制板的待机时检测到灯on,或复印读取时检测到灯off;读取电路板故障E225 0000 曝光(氙)灯电路,ccd/ap电路电源开关on后ccd放大电路光补偿补正中未收到规定的曝光灯电平信号E225 0002 曝光(氙)灯电路,ccd/ap电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240 Dc控制板与主控制板通信不良 Dc控制板cpu与主控制板cpu通信不良E243 主控制板与操作面板通信不良主控制板cpu与操作面板cpu通信不良Eeprom故障E248 0001 读取电路板或eeprom故障电源开关on后读出的eeprom内的id码与rom中的id码不同E248 0002 读取电路板或eeprom故障向eeprom写入数据时,写入的数据与读出的数据不同E248 0003 读取电路板或eeprom故障向eeprom写入数据时,eeprom内的id码与rom中的id码不同检查读取电路板上的eeprom安装是否正确进入维修程序模式,选择copier＞function＞clear＞r-con 选择r-con,当显示反转后按ok 键;off/on主电源开关清除读取电路板的ram后重新输入维修模式中的数据,如果工作仍旧不正常更换eeprom或dc 控制板Ccd/ap电路;读取电路板E302 0001 Ccd/ap电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E302 0002 Ccd/ap电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束硬盘;主控制板E601 0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601 0001 硬盘驱动;主控制板主控制板与dc控制板图像传输中,dc控制板检测到控制信息异常E602 0001 硬盘驱动;主控制板从boot Rom 启动硬盘时检测到硬盘安装异常E602 0002 硬盘驱动;主控制板从boot Rom 启动硬盘时检测到硬盘读出数据异常E607 硬盘冷却风扇(fm7)故障硬盘冷却风扇(fm7)在运转但5秒以上未收到fm7lck同步信号打印板通信不良E677 0001 各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E710 0001 Dc控制板,读取控制板,主控制板电源on时,读取控制板内的ipc(ic5021)不能进行初始化E710 0002 Dc控制板,读取控制板,主控制板电源on时,dc控制板内的ipc(ic120)不能进行初始化E710 0003 Dc控制板,读取控制板,主控制板电源on时,主控制板内的ipc(ic1003)不能进行初始化通信不良E711 0001 Ipc通信不良 1.5秒以内向读取控制电路板的ipc(ic5021)的出错记录的数据写入达4次以上0002 Ipc通信不良 2秒以内向dc控制电路板的ipc(ic120)的出错记录的数据写入达4次以上0003 Ipc通信不良 2秒以内向主控制电路板的ipc(ic1003)的出错记录的数据写入达4次以上E712 0001 Ipc通信不良向adf控制板上的ipc的出错记录写入数据后经过3秒通信不能恢复0002 Ipc通信不良在读取控制电路板的ipc(ic5021)的同步记录中，经过10秒信息发送位仍未起动E713 Ipc通信不良分页器控制板的ipc不良选购件E717 复印数据或ne控制器通信不良复印数据或ne控制器通信不良，进入维修程序模式,选择copier＞function＞clear＞err 清除故障码E719 0001 投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择copier＞function＞clear＞err 清除故障码E732 0001 读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E733 0001 Dc控制板与主控制板通信不良 Dc控制板与主控制板通信不良E740 0001 Lan卡，主控制板出错电源on时,在复印机插有lan卡时检测到lan卡出错E740 0002 Lan卡，主控制板出错检测到mac地址出错E740 0003 Lan卡，主控制板出错不能读出lan地址E741 Pci总线异常 Pci总线异常E742 Ripi卡自检时检测到异常 Ripi卡自检时检测到异常E743 读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804 低压电源冷却风扇(fm6)故障低压电源冷却风扇(fm6)在运转但5秒以上未收到fm6lck 同步信号E805 0001 排风扇(fm3)故障排风扇(fm3)在运转但5秒以上未收到fm3lck同步信号E805 0002 纸输送风扇(fm1)故障纸输送风扇(fm1)在运转但5秒以上未收到fm1lck同步信号E824 0001 一次充电冷却风扇(fm2)故障纸输送风扇(fm2)在运转但5秒以上未收到fm2lck 同步信号输稿器(dadf-d1)部分的故障码 6-14tE412 0001 Adf冷却风扇(fm1)故障板冷却风扇(fm1)在运转但100毫秒以上未收到fm1lck 同步信号E420 0001 Eeprom，adf控制板电源on时,不能读取eeprom的后备数据时,或读取的数据异常E421 0001 Eeprom，adf控制板电源on时,不能在eeprom上写入后备数据时,或写入的数据异常E422 0001 与复印机通信不良待机时输稿器(dadf-d1)和复印机通信中断达5秒;或adf动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器f1/鞍式折纸器f2;打孔单元a1) 6-15tE500 0001 数据通信不良复印机检测到和分页器通信不良E503 0002 鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E504 0001 高度传感器ps1 高度传感器ps1和分页器控制板通信不良或通信中断E504 0002 高度传感器ps1 在规定时间内高度传感器ps1和分页器控制板不能通信E504 0003 高度传感器psi 电源on时检测到高度传感器ps1接插件未插E504 0004 高度传感器psi 用拨动（dip）开关进行高度传感器ps1调整时异常E505 0001 Eeprom出错电源on时分页器控制板eeprom检查总和出错E505 0002 Eeprom出错电源on时打孔器控制板eeprom检查总和出错E512 0001 排纸电机m2,排纸电机同步传感器pi10 电机on后,排纸同步传感器pi10未达到规定的同步值E512 0002 排纸电机m2,排纸电机同步传感器pi10 排纸时,排纸同步传感器pi10同步脉冲中断相当于200毫米E530 0001 整理电机m3,整理板原位传感器pi16 电机on后2秒,整理板未离开整理板原位传感器pi16E530 0002 整理电机m3,整理板原位传感器pi16 电机on后2秒,整理板未返回到整理板原位,E531 0001 装订电机m6,装订器原位传感器ms7 电机on后0.5秒,装订针未离开装订器原位传感器E531 0002 装订电机m6,装订器原位传感器ms7 电机on后0.5秒,装订针未返回到装订器原位传感器E532 0001 装订针移动电机m4,移动原位传感器pi7 电机on后秒,未离开装订针移动原位传感器E532 0002 装订针移动电机m4,移动原位传感器pi7 电机on后秒,未离返回到订针移动原位传感器E535 0001 摆动导板打开传感器pi18;导板关闭开关2(ms6) 摆动电机m7反转1秒，导板关闭开关2(ms6)未onE535 0002 摆动电机m7; 摆动电机同步传感器pi20 摆动电机m7正转1秒，导板打开传感器pi18未onE535 0003 安全区域开关ms3 托盘升/降电机动作中,托盘1/2在安全区域开关off位置时,检测到摆动导板闭合检测开关2(ms6)off时E535 0004 摆动动作中200毫秒,搬送过程中同步信号中断E540 0001 托盘升降电机m5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E540 0002 传感器1/2(pi19/pi20)托盘原位传感器pi8 托盘升降电机驱动上升时检测到托盘上限检测开关ms5 OnE540 0003 托盘上限检测开关ms5 托盘升降电机驱动中,托盘升降电机时钟传感器1/2(pi19/pi20)200毫秒未检测脉冲E584 0001 挡板打开传感器pi5;安全区域开关ms3 第2搬送电机m8反转1秒,挡板关闭开关(ms4)未onE584 0002 挡板关闭开关(ms4) ;第2搬送电机m8 第2搬送电机m8正转1秒,挡板打开传感器pi5 未onE584 0003 托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关ms3 Off位置时,检测到挡板关闭开关(ms4)为offE590 0001 打孔原位传感器pi3p;打孔电机m1p 打孔电机m1p转动200毫秒,打孔器未离开原位E590 0002 打孔原位传感器pi3p;打孔电机m1p 打孔电机m1p转动200毫秒,打孔器未返回到原位E593 0001 横向对位原位传感器pi1p;横向对位电机横向对位电机转动4秒,打孔器未离开原位E593 0002 横向对位原位传感器pi1p;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器 6-20tE5f0 0001 纸定位板电机ms4;纸定位板原位传感器pi7s 纸定位板电机ms4 转动1.3秒纸定位板原位传感器pi7s未onE5f0 0002 纸定位板电机ms4;纸定位板原位传感器pi7s 纸定位板电机ms4 转动1秒纸定位板原位传感器pi7s未offE5f1 0001 折纸电机m2s;电机时钟传感器pi4s 折纸电机时钟传感器pi4s检测到脉冲数低于规定数E5f1 0002 折纸原位传感器pi21s 折纸电机m2s 转动3秒纸定位板原位传感器pi7s未变化成E5f2 0001 导板电机m3s;原位传感器pi13s 导板电机m3s驱动0.5秒后原位传感器pi13s 未onE5f2 0002 导板电机m3s;原位传感器pi13s 导板电机m3s驱动1秒后原位传感器pi13s未offE5f3 0001 整理电机m5s,整理板原位传感器pi5s 电机on后0.5秒,整理板原位传感器未onE5f3 0002 整理电机m5s,整理板原位传感器pi5s 电机on后1秒,整理板原位传感器未offE5f4 0001 里侧装订电机m6s,装订动作原位开关ms5s 电机正转on后0.5秒,装订动作原位开关ms5s未offE5f4 0002 里侧装订电机m6s,装订动作原位开关ms5s 卡纸恢复时,电机反转on后0.5秒,装订动作原位开关ms5s未onE5f5 0001 外侧装订电机m7s,装订动作原位开关ms7s 电机正转on后0.5秒,装订动作原位开关ms7s未offE5f5 0002 外侧装订电机m7s,装订动作原位开关ms7s 卡纸恢复时,电机反转on后0.5秒,装订动作原位开关ms7s未onE5f6 0001 压纸板电机m8s,压纸板原位传感器(pi14s) 电机向压纸板前端移动,on后0.3秒,压纸板原位传感器未onE5f6 0002 压纸板电机m8s,压纸板前端位置传感器(pi15s) 电机向压纸板前端移动,on后0.3秒,压纸板原位传感器未offE5f6 0003 压纸板电机m8s,压纸板电机时钟传感器(pi1s) 电机从压纸板前端向原位移动,on 后0.3秒,压纸板前端位置传感器未offE5f6 0004 压纸板电机m8s,压纸板电机时钟传感器(pi1s) 压纸板电机时钟传感器(pi1s)检测到脉冲数超过规定范围E5f6 0005 压纸板电机m8s,压纸板前端位置传感器(pi15s) 电机从压纸板前端向原位移动,on后0.3秒,压纸板前端位置传感器未onE5f8 0001 导板原位传感器(pi13s)的插件检测到导板原位传感器pi13s的插件未插E5f8 0002 压纸板原位传感器(pi14s) 检测到压纸板原位传感器(pi14s)的插件未插E5f8 0003 压纸板前端位置传感器(pi15s) 检测到压纸板前端位置传感器(pi15s)的插件未插E5f9 0001 入口门开关(ms1s); 复印开始或前回转开始1秒以上检测到入口门传感器(ms1s)的门打开信号E5f9 0002 前门开关ms2s; 复印开始或前回转开始1秒以上检测到前门开关ms2s;的门打开信号E5f9 0003 排纸开关ms3s; 复印开始或前回转开始1秒以上检测到排纸开关ms3s的门打开信号3500张(g1)右侧纸仓部分的故障码E041 纸库升降电机m102 电机提升60秒后,提升位置传感器ps104未传感;纸库纸残余量传感器ps108和ps104为"1"时,纸库补充纸传感器ps107为"0"E043 纸库主电机m101 电机启动900毫秒后m1lck="1"iR155定期检修操作顺序iR155定期检修操作顺序1 准备确认工具箱内容溶剂，抹布，及测试页等必备物品齐备。

佳能复印机维修手册-佳能复印机维修代码概要CANON 佳能 NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关,拆下机器左侧后下边的调整盖;打开电源开关后按调整板上维修程序工作开关 SW1;关电源开关后再打开E000 予热未完成电源开关 ON 后 1分钟 ,A503,J313-9的热敏电阻 TH1,A503, 副 CPU Q302-39(AN5口检测到定影温度低于 100度表示可能是热敏电阻 TH1开路 ; 定影灯 H1开路 ; 热敏开关 TSI 开路 ; 固态继继电器 SSR 故障 ; 主板故障E001 定影超温 A503,J313-9的热敏电阻 TH1,,A503, 副 CPU Q302-39(AN5口检测到定影温度超过 220度 ; 或热敏电阻 TH1短路 ,当 A503,Q309-14="1",超过 3秒后 Q309-13="0"使 : 1,A508,J303-7,ACOFF*="0"电源开关继电器 RL1动作切断 AC 电源 ;2,E00*→ A503, 副 CPU Q302-51(PF4口 , 将 E00故障存储到内存 ,如果故障排除后不将存储在内存的 E00故障码清除开机后一定时间 A504,A504门阵列电路 Q303-29(PT21口→ A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器 RL1动作切断 AC 电源E004 SSR 短路电源开关 ON 后 , 当 A503,J325-1定影启动信号 HTRD 为OFF ,"0V" 时 A508,J326-2的 SSRON 检查信号却检测到 SSRON="1"超过 3秒E030 计数器 CNT1开路 A504门阵列电路 Q303-29(PT43口→ A505,Q338-b="1",c,J323-1 总计数器驱动信号 TCNTD* ="0"时Q339-C 的总计数器 CNT1开路检测信号EXTCNT*="0"→ A502主 CPU Q301-41(AN7口E202 扫描电路故障电源开关 ON 后 ,15秒内扫描初始化未完成 ;15秒内 AE 扫描未完成返回动作 ; 曝光后 10秒内扫描未完成返回动作注 :该故障发生时不出现故障码 , 仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关 ON 后 ,20秒内 A503, 副 CPU Q302-47(PF0口 ,J311-6镜头原位传感器 LHP(Q2未检测镜头初始化完成 (未停在 1:1位置 ;按复印键后 ,20秒内镜头未到选定倍率位置 ; 或 A503, 副 CPU Q302-49(PF2口 ,302-2间隔挡光板原位传感器 SBHP(Q2未检测到间隔挡光板E221 曝光灯电路故障 A503, 副 CPU Q302-26(INT1,J311-603-5← J603-2零交叉信号 (ZXDP不稳定E400 ADF电路故障主板与 ADF 板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关 ON 后 A507,IPC(Q304无法初始化CANON 佳能 NP-2020/3020/3100/3200/3300复印机维修资料OPC 感光鼓直径:φ30毫米 ; 型号 :NPG-8;产品编号 :F43-4101-300单组份墨粉型号 :NPG-8墨粉 ; 产品编号 :F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器 ;SW1;R1,R2,R3的功能J51-9,VR1 → A502 J312-4→ J311-4→ J701-1 AE传感器增益 (AEGN调整J51-5,VR2→ A503 J312-8 AE传感器斜率 (AEAVL调整J51-3,VR3→ A503 J312-10 前沿空白 (PRWWA调整顺时针转动 VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-4,VR4→ A503 J312-9 第二页前沿空白 (PRWWAB调整顺时针转动 VR3改变 GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-2,VR5→ A503 J312-11 前沿对位 (RGAVL调整顺时针转动 VR5前沿对位宽度增大J51-6,SW1→ A506 J312-7维修程序工作开关 (SRSWJ51-10,R1→ A506 J312-3(AEMN R1断开取消电源 ON 时的 AE 功能优先J51-11,R2→ A506 J312-2(SZKL R2断开取消原稿检测功能J51-12,R3→ A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→ J801-7 鼓充电栅极电压 ON/控制信号 (GRDON/ GRDON/="1"时鼓充电栅极电压 =0,作为前沿空白消电 , 连续复印时纸间非图像区的消电A502,J305-2→ J801-6 鼓充电栅极电压调整电位器 VR301(GRAVL GRBC 调整标准鼓栅极电压 =-794±4VA503,J305-3→ J801-5 主充 /转印高压 ON/控制信号 (HVTON/A509,J305-4→ J801-4 高压单元供电 +24VAA503,J305-5→ J801-3 显影 AC 偏压 ON/控制信号 (ACBON/ 1300V p-pA503,J305-6→ J801-2 显影 DC 偏压调整信号 (DCBC/ (DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化A509,J305-7→ J801-1 高压单元供电 GND主板 A503,J325-1(定影灯 SSR ON驱动命令信号HTRD +5V→ 定影灯 SSR -3(SSR -4 GND 定影灯 SSR -1, 2→ SSR 导通检测电路板CANON 佳能 NP-2020/3020/3100/3200/3300复印机测试 /调整维修程序工作模式 1, 按维修程序调整用电路板上的维修程序工作开关 SW1进入维修程序模式2, 用数字键 , 键入维修程序号→按分页 /分组键执行维修程序工作模式3, 再按分页 /分组键停止执行维修程序工作模式维修程序模式号 4, 按调整电路板上维修程序工作开关 SW1(或关电源开关退出工作模式 .0 AE传感器增益调整稿台上放试印稿1, 稿台放试印稿 , 用数字键 , 键入维修程序号 0 "AE传感器增益 (AEGN调整 "2, 按分页 /分组键 , 执行 AE 传感器增益调整 , 扫描曝光灯架将移动到 AE 测量点并使曝光灯 ON 大约 8秒 ; 调整 VR1使显示值 =20(2.0V3, 按分页 /分组键 , 停止执行 AE 传感器增益调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;稿台上改换为放报纸1, 按分页 /分组键 , 扫描灯架移动到 AE 测量点曝光灯 ON 大约 8秒 , 将 AE 传感器读出的报纸稿的输出电压显示值记下2, 按分页 /分组键 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ; 页数显示为 "0"1 AE传感器斜率调整 3, 用数字键 , 键入维修程序号 1, "AE传感器斜率调整 "4, 按分页 /分组键 , 调整 VR2, 使 AE 传感器的输出电压显示值 =读出的报纸稿的显示值5, 按分页 /分组键 , 停止调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;2 电源频率显示例 :-05表示电源电压的频率 49.5Hz3 予曝光灯和主电机 ON4 操作面板全部 LED 灯 ON5 原稿尺寸传感器 -0输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V6 原稿尺寸传感器 -1输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V7 原稿尺寸传感器 -2输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0VAE 复印模式AE 模式原稿浓度扫描检测时 , 曝光灯电压固定在 70V;AE 传感器接受到的光越强输出电压越低 , 根据 AE 传感器输出电压控制直流显影偏压AE 传感器输出电压低于 1.0V 时保持在 1.0V; 超过 AE 传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL → A502 J324-3(模拟口 ,CPU 根据复印浓度调整电位器 HDVL 的电压 , 使 A502,J303-4曝光灯亮度控制信号 LINT 在16~10V 之间变化→曝光灯控制板 J603-3 使灯控制板 J602-1,3的曝光灯电压在 165~100V 之间变化鼓充电栅极电压调整主板 A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL→高压单元J801-6 GRBC 调整标准鼓栅极电压 =-794±4V显影偏压调整直流显影偏压在初始旋转 ;AE 检测 ; 扫描灯架返回 ; 最后旋转期间为 -320V操作面板上的复印浓度浓 /淡键可使 A503 J305-6的直流显影偏压控制信号(DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化。
