软件入门培训手册 2 目 录

第一章 工程的建立 1.1 新建工程 ................................................................................................... 1 1.2 画面编辑 ................................................................................................... 2 第二章 画面传输 2.1 传输设置 ................................................................................................... 4 2.2 画面传输方式 ............................................................................................ 6 2.3 模拟操作 ................................................................................................... 9 第三章 常用 Parts 介绍 3.1 位开关 ..................................................................................................... 10 3.2 字开关 ..................................................................................................... 13 3.3 功能开关 ................................................................................................. 15 3.4 单色灯 .....................................................................................................17 3.5 数值显示 ................................................................................................. 18 3.6 键盘输入显示 .......................................................................................... 20 第四章 GP 系统区与 LS 区 4.1 GP 系统区 ...............................................................................................26 4.2 LS 区简介 ................................................................................................27 注 1：系统数据区的范围和内容…………………..............................................28 注 2：特殊继电器 ........................................................................................... 33

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

1 第一章 工程的建立 1.1 新建工程 双击快捷方式 或者从 [开始] -> [程序] -> [Pro-face] -> [ProPB3

C-Package] 选择 [Project Manager]，打开工程管理器显示出工程管理器画面

在工程管理器中点击 [New] 按钮，即出现以下对话框： Descriptior：工程描述 GP Type： 选择使用的GP系列和型号 Serial I/F Switch：选择使用 COM1 或 COM2 连接控制器或PLC

Device/PLC Type：选择PLC和控制器制造商及通信协议

Extend SIO Type：选择扩展串口要连接的设备（可以是条形码阅读器、温控器、自定义通讯协议等）

设置完以后点击 [OK] 即可选择是否启动画面编辑器。

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

2 1.2 画面编辑

编辑画面窗口 Tag 区 Parts 区

下拉式菜单 快速功能区

Parts 工具箱

点击[Screen]按钮，进入画面编辑窗口进行画面的编辑。

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

3 在上图编辑画面窗口中点击新建画面 按钮，然后在弹出窗口中选择 [Base Screen] 基本画面，点击 [OK] 按钮，进入新建的编辑画面。

新建的编辑画面，如下图所示：

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

4 第二章 画面传输 本章介绍画面数据传输所必须进行的参数设置。 2.1 传输设置

弹出传输窗口 在此画面中点击 [Transfer Settings] 图标，或是在 [Setup] 菜单中 选择 [Transfer Settings] 选项，出现以下画面。

单击[Transfer] PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

5 ◆ 通讯端口 (Communication Port) [COM]：使用传输电缆（GPW-CB02/GPW-CB03）下载程序时，选择对应的串行口以及传输速率（波特率）。 如果是 GP2000 系列的触摸屏，传输速率最快可以达到115.2K。[Ethernet]：输入IP地址和端口号。 [Ethernet:Auto Acquist]：自动搜索连接在网络中的GP的IP地址。

◆ 传输方式 (Transfer Method) [Send All Screens]：把一个工程文件中的所有画面数据都传输到触摸屏。 [Automatically Send Changed Screens]：自动传输当前工程文件中更新过的画面。 如果选择了这种传输方式，那么在 GP 软件中已被删除的画面，在传输完毕后不会自动删除触摸屏上的相应画面。如果要完全更新画面，还是要选择“Send All Screen”。但是，即使选择“Send All Screen”也不能删除 CF 卡上的数据。 [Send User Selected Screens]：可根据需要，传输指定的画面。（可配合 Ctrl 键和 Shift 键选择） 注意：文档数据、记录数据和声音数据是无法选择的。

◆ 设置 (Setup) [Automatic Setup]：根据 GP 的状态，如果有需要，执行这个设置操作。一 般都选 [Automatic Setup] 模式。 [Force System Setup]：不管 GP 的状态如何，每次数据画面传输时，都要 执行一次系统设置。 [Do Not Perform Setup]：画面数据传输时，不执行设置。

◆ 设置 CFG 文件 (Setup CFG File) 这个文件是来存放设置信息的，通常不需要用到它。

指定要传 输的信息

选择传输 方式

指定传输 模式

离线状态下的 系统文字以及 设定信息文件 的位置

选择下载 程序的通 讯端口

选择是否 使用模拟

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版 软件入门培训手册

6 ◆ 下载画面文件 (Send) 单击 [Send] 按钮 ，程序从PC下载到GP。

◆ 上传画面文件 (Receive) 单击 [Receive] 按钮 ，程序从GP上传到PC。

◆ 模拟 (Simulation) 设置是否需要进行模拟 注意：本软件的模拟是指将 PC 模拟成 PLC，可以通过软件在不连接 PLC 的情况下进行模拟显示。

2.2 画面传输方式 GP 画面有3种传输方式：电缆传输、CF 卡传输、网络传输。 2.2.1 通过电缆传输 选择 [COM] 口，设置传输速率。 在进行传输前在电脑和 GP 之间连接一根画面传输电缆（GPW-CB02 或 GPW-CB03）口，传输设置如下图所示。

传输电缆一端接 GP 的 TOOL 口，另一端接电脑的 COM(CB02)或是 USB(CB03)口。 注意：用 CB03 传输时，要先在电脑上安装驱动程序。

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

PDF页面页面删除删除删除器器 未注册注册版版

合集下载

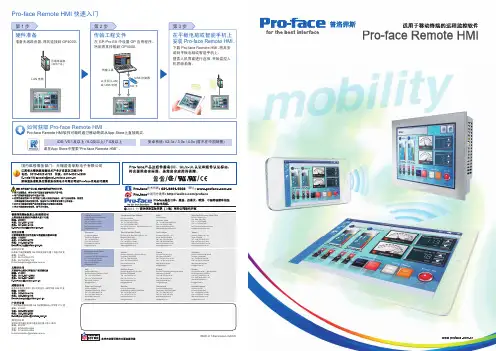

Proface_Remote_HMI_CN

Proface_Remote_HMI_CN

WEB1311-RemoteALL-02bCNPro-face Remote HMI 快速入门Global Head OfficeDigital Electronics Corporation Osaka, JAPANTel: +81 (0)6 6613 3116Fax: +81 (0)6 6613 5888 info@SingaporePro-face Singapore TechPoint, Singapore Tel: +65-6832-5533Fax: +65-6415-1605http://www.proface.sg info@proface.sgSouth KoreaPro-face Korea Co., Ltd.Seoul, SOUTH KOREA Tel: +82 (0)2 2630 9850Fax: +82 (0)2 2630 9860http://www.proface.co.kr proface@proface.co.krTaiwanPro-face Taiwan Co., Ltd.Taipei, TAIWANTel: +886 (0)2 2657 1121Fax: +886 (0)2 2657 1021 proface@South-East Asia PacificPro-face South-East Asia Pacific Co.,Ltd.Bangkok, THAILAND Tel: +66 (0)2 617 5678Fax: +66 (0)2 617 5688http://www.proface.co.th support@proface.co.thIndiaPro-face India Bangalore, INDIATel: +91 80 4333 3540/3541Fax: +91 80 4333 3222.in sales.proface@proface.co.inAustralia and New ZealandPro-face AustraliaMt. Waverley, AUSTRALIA Tel: +61 (0)3 9550 7395Fax: +61 (0)3 9550 7390.au pfau@European Head OfficePro-face Europe B.V.Hoofddorp, THE NETHERLANDS Tel: +31 (0)23 55 44 099Fax: +31 (0)23 55 44 090http://www.proface.eu info@proface.euFrancePro-face France S.A.S.Mitry-Mory, FRANCETel: +33 (0)1 60 21 22 91Fax: +33 (0)1 60 21 22 92http://www.proface.fr info@proface.frAustriaPro-face Europe B.V.(Austria Office )Hagenberg, AUSTRIA Tel: +43 7236 3343 620FAX: +43 7236 3343 629http://www.proface.at info@proface.atUnited KingdomPro-face UK LtdCoventry, ENGLAND Tel: +44 (0)2476 511288Fax: +44 (0)2476 511499 info@GermanyPro-face Deutschland GmbH Solingen, GERMANY Tel: +49 (0)212 258 260Fax: +49 (0)212 258 2640http://www.pro-face.de info@pro-face.deItalyPro-face Italia S.p.a.Bovisio Masciago (Milano ), ITALY Tel: +39 (0)362 59 96 1Fax: +39 (0)362 59 96 69http://www.proface.it info@proface.itPolandPro-face Europe B.V.(Warszawa Office )Warszawa, POLAND Tel: +48 (22) 465 66 62Fax: +48 (22) 465 66 67http://www.proface.pl info@proface.plSwedenPro-face Sweden ABLöddeköpinge (Malmö), SWEDEN Tel: +46 46 540 90 70Fax: +46 46 71 27 90 http://www.proface.se info@proface.seSwitzerlandPro-face Schweiz GmbHRegensdorf, SWITZERLAND Tel: +41 (0)43 343 7272Fax: +41 (0)43 343 7279http://www.proface.ch info@proface.chSpain and PortugalPro-face EspañaCardedeu (Barcelona ), SPAIN Tel: +34 (0)93 846 07 45Fax: +34 (0)93 845 48 68http://www.proface.es info@proface.esNorthern EuropePro-face Northern Europe ApS Roskilde, DENMARK Tel: +45 70 22 01 22Fax: +45 70 22 01 33http://www.proface.dk info@proface.dkRussiaPro-face Europe B.V. (Russia Office)Saint-Petersburg, RUSSIA Tel: +007 (812) 336 47 06Fax: +007 (812) 336 47 18http://www.pro-face.ru info@pro-face.ruNorth/South American Head OfficePro-face America, Inc. Ann Arbor, MI U.S.A Tel: +1 734 477 0600 Fax: +1 734 864 7347 info@Pro-face Remote HMI适用于移动终端的远程监控软件成都市成华区府青路二段2号财富又一城写字楼2306,07室广州市海珠区昌岗中路238号达镖国际中心写字楼1112室邮编：510260杭州分公司杭州市下城区朝晖路168号钛合国际大厦1号楼708室邮编：310014电话：0571-8799-5175传真：0571-8799-7175E-mail:hangzhou@深圳分公司深圳市龙华新区民治大道东浩大厦七楼C 单位邮编：518109电话：0755-8276-6995传真：0755-8276-6996E-mail:shenzhen@远程故障排除省时省力直接在移动终端上确认故障原因，可不必赶到现场，就能恢复机器运行。

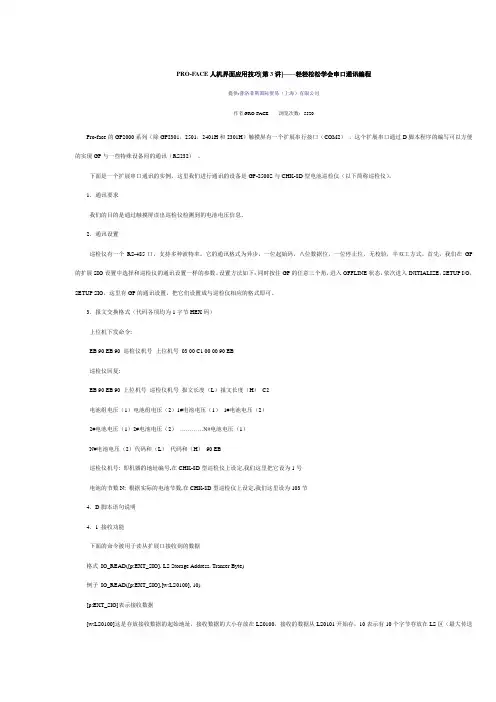

PRO-FACE串口编程
