E104-BT10的mesh组网应用

Mesh 无线自组网系统一、MESH简介Mesh无线自组网系统是采用全新的“无线网格网”理念设计的移动宽带多媒体通信系统。

系统所有节点在非视距、快速移动条件下，利用无中心自组网的分布式网络构架，可实现多路语音、数据、图像等多媒体信息的实时交互。

同时，系统支持任意网络拓扑结构，每个节点设备可随机快速移动，系统拓扑可随之快速变化更新且不影响系统传输，整体系统部署便捷、使用灵活、操作简单、维护方便。

二、系统优势•无中心组网，可应需灵活部署，无需机房及传输网等基础设施支持，能够任意架设组网，可通过多跳中继组网，进而扩大覆盖范围。

•专网专用，无线传输链路无任何链路费用或者流量费用。

•支持分级分组及漫游组网，实现扩大系统通信容量。

•具备跳频功能，有效提升抗干扰、抗跟踪能力;引入数字滤波功能，有效抑制远端干扰。

同时，采用ARQ传输机制，降低数据传输丢失率，提升数据传输可靠性。

•数据透传支持各种业务数据无差异化透传。

具备宽带传输能力，可支持清晰语音、宽带数据和高清视频等多媒体业务。

•图像具备自适应调整能力，充分保障数据、视频等业务的连续性和流畅性。

•采用COFDM技术，抗多径能力强。

•采用双天线，天线1与天线2支持TDD双发双收，可发射/接收分集。

三、应用领域无线Mesh自组网系统可满足大型活动安保巡逻、城市反恐维稳指挥、抢险救援指挥调度、消防应急通信指挥、舰船编队岸海互通等多种复杂通信需求，广泛适用于警队、消防、电力、石油、水利、林业、广电、医疗、水上及空中通信等部门领域。

四、系统特点无中心同频自组网Mesh无线自组网系统为无中心同频系统，所有节点地位对等，单一频点支持具备TDD双向通信，频率管理简单，频谱利用率高。

任意节点设备在网络中均可作为末端节点、中继节点或指挥节点使用。

在任何时间任何地点，不依靠任何其它的固定通信网络设施(如光纤、铜缆等)，可迅速建立无线通信网络。

所有无中心同频自组网设备，包括室外固定台、车载台及单兵便携台等，只需开机上电就可自动组成无线网状网，相互之间实时通信。

迅捷1900Mmesh组网教程路由器之间的距离无线mesh组网的体验和节点间数据传输质量密切相关，而节点连接质量和节点间距离、穿墙数目相关。

因此，一般建议2个节点间只间隔一面墙（距离不要超过10米）进行覆盖，如穿墙过多会影响节点间信号质量。

无线MESH下，一般网速大约可以支持到500Mbps，可以满足大部分需求。

无线MESH操作方法无线MESH组网的操作，只需要按照各个厂家的操作说明进行即可。

以小米为例：先将所有需要入网的路由器固件，升级到最新版本。

将主路由器加电，配置正常的上网功能。

然后用浏览器，访问IP 地址：xxx（小米路由器的默认管理IP），或者域名：xx。

com。

登录主路由器的后台。

在右上角，添加MESH节点。

这个时候，将子路由器加电，长按路由器背后的RESET按键，恢复出厂设置，再进行搜索添加。

添加成功后，可以将子路由器，摆放到自己需要的位置，开机即可。

有线MESH组网这种方式是最理想的组网方式，网络最稳定，对路由器的要求最低，无线网速也不会有衰减。

要想网络好，网线少不了。

不管采用什么网络方案，都建议在装修的时候，将网点部署，做好规划部署。

有线MESH，需要提前部署好网线，通过网线将所有的路由器连接在一起。

需要提前做好网络规划，部署好网线，并且在有网线接口的地方，预留电口。

因为路由器需要有网有电。

但是有线组网方式，因为家庭中网线的部署方式不同，在设置上更为复杂一些。

有线组网之前，需要先进行无线MESH组网，组网完成后，再进行网线的连接。

不要开始组网的时候就连接网线。

（具体MESH 组网方案，以厂家说明为准）。

对于车辆通信而言，无论是静中通还是动中通都已发展成熟，但对于车辆间的动态组网，一直缺少一种恰如其分且性价比高的手段。

盈进科技的无线智能宽带网络设备恰好能解决此需求。

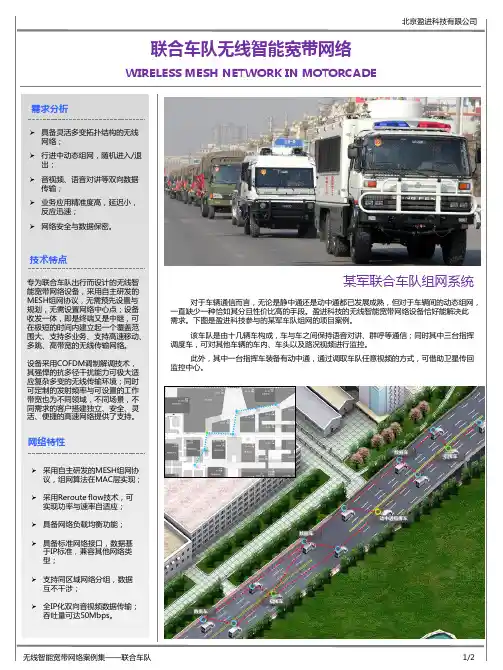

下图是盈进科技参与的某军车队组网的项目案例。

该车队是由十几辆车构成，车与车之间保持语音对讲、群呼等通信；同时其中三台指挥调度车，可对其他车辆的车内、车头以及路况视频进行监控。

此外，其中一台指挥车装备有动中通，通过调取车队任意视频的方式，可借助卫星传回监控中心。

联合车队无线智能宽带网络WIRELESS MESH NETWORK IN MOTORCADE需求分析具备灵活多变拓扑结构的无线网络；行进中动态组网，随机进入/退出；音视频、语音对讲等双向数据传输；业务应用精准度高，延迟小，反应迅速；网络安全与数据保密。

技术特点专为联合车队出行而设计的无线智能宽带网络设备，采用自主研发的MESH 组网协议，无需预先设置与规划，无需设置网络中心点；设备收发一体，即是终端又是中继，可在极短的时间内建立起一个覆盖范围大、支持多业务、支持高速移动、多跳、高带宽的无线传输网络。

设备采用COFDM 调制解调技术，其强悍的抗多径干扰能力可极大适应复杂多变的无线传输环境；同时可定制的发射频率与可设置的工作带宽也为不同领域，不同场景，不同需求的客户搭建独立、安全、灵活、便捷的高速网络提供了支持。

网络特性采用自主研发的MESH 组网协议，组网算法在MAC 层实现；采用Reroute flow 技术，可实现功率与速率自适应；具备网络负载均衡功能；具备标准网络接口，数据基于IP 标准，兼容其他网络类型；支持同区域网络分组，数据互不干涉；全IP 化双向音视频数据传输；吞吐量可达50Mbps 。

某军联合车队组网系统动中通指挥车指挥车指挥车数据车数据车数据车选用产品案例特点与技术优势该系统在设计之初便考虑到无线传输过程中的干扰和遮挡问题，采用了COFDM 调制技术，同时频率可以灵活配置，借助不同频率的传输优势，使设备在面对多变、复杂、灵活的环境时，依然能够保证正常的通信工作和数据业务。

华为eSpace IAD102H/104H常见的组网方式：
华为eSpace IAD102H/104H作为VoIP（Voice over IP）/FoIP（Fax over IP）媒体接入网关，应用于NGN（Next Generation Network）网络或IMS（IP Multimedia Subsystem）网络，完成模拟语音数据与IP数据之间的转换，并通过IP网络传送数据。

IAD102H/104H通过标准MGCP（Media Gateway Control Protocol）或SIP（Session Initiation Protocol）协议，接入NGN/IMS网络，在MGC（Media Gateway Control）或SIP Server的控制下完成主被叫间的话路接续。

IAD101H/102H/104H支持多种方式接入IP网络，如xDSL（x Digital Subscriber Line）接入、交换机接入、GPON（Gigabit-capable Passive Optical Network）/EPON（Ethernet Passive Optical Network）接入。

IAD可以通过以下方式将集成的语音和数据信号接入NGN和IMS网络：
通过RTU接入DSLAM，以xDSL方式接入IP网络。

该方式主要用于成熟的xDSL铜线网络。

通过Switch方式接入IP网络，该方式广泛应用于住宅、写字楼和企业用户。

通过xPON方式接入IP网络，实现高速上行。

该方式适用于光纤已经铺设到小区、楼道等场景。

3种常见的接入方式：
华为eSpace IAD101H/102H/104H组网方式。
