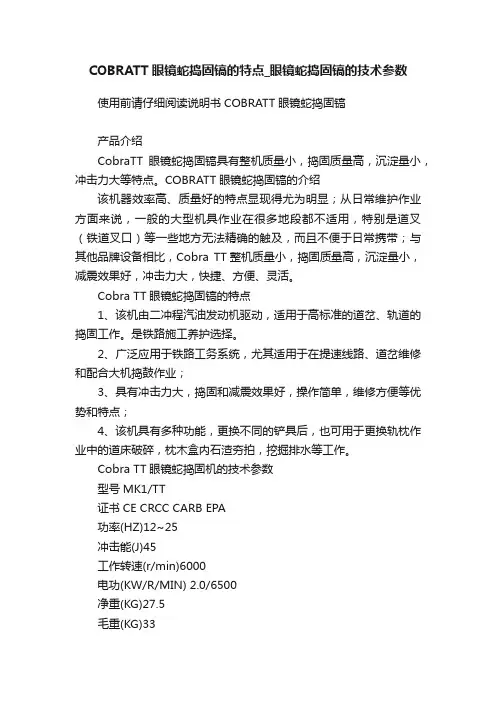

COBRATT眼镜蛇捣固镐的特点_眼镜蛇捣固镐的技术参数使用前请仔细阅读说明书COBRATT眼镜蛇捣固镐产品介绍CobraTT眼镜蛇捣固镐具有整机质量小,捣固质量高,沉淀量小,冲击力大等特点。
COBRATT眼镜蛇捣固镐的介绍该机器效率高、质量好的特点显现得尤为明显;从日常维护作业方面来说,一般的大型机具作业在很多地段都不适用,特别是道叉(铁道叉口)等一些地方无法精确的触及,而且不便于日常携带;与其他品牌设备相比,Cobra TT整机质量小,捣固质量高,沉淀量小,减震效果好,冲击力大,快捷、方便、灵活。
Cobra TT眼镜蛇捣固镐的特点1、该机由二冲程汽油发动机驱动,适用于高标准的道岔、轨道的捣固工作。
是铁路施工养护选择。
2、广泛应用于铁路工务系统,尤其适用于在提速线路、道岔维修和配合大机捣鼓作业;3、具有冲击力大,捣固和减震效果好,操作简单,维修方便等优势和特点;4、该机具有多种功能,更换不同的铲具后,也可用于更换轨枕作业中的道床破碎,枕木盒内石渣夯拍,挖掘排水等工作。
Cobra TT眼镜蛇捣固机的技术参数型号MK1/TT证书CE CRCC CARB EPA功率(HZ)12~25冲击能(J)45工作转速(r/min)6000电功(KW/R/MIN) 2.0/6500净重(KG)27.5毛重(KG)33包装尺寸(MM)950*450*450引擎90cc单缸两冲程功率(W) 1.5kW 冲击频率(blows/min)720-1600冲击能(joule)40重量(kg)25长度(mm)927油箱容积(l)1柄长(mm)32*160声功率级保证(2000/14/EC)3)(Lw,dB(A))109声压力水平(ISO11203)(Lp,r=1m)96最大破碎深度(mm)300。
RM75内燃冲击夯,手扶冲击夯,手扶内燃冲击夯,站立冲击夯
RM75内燃冲击夯产品基本说明
概述:
用于公路、市政、电信、煤气、供水、铁路等部门对工程基础和沟槽回填土的夯实。
产品特点:
HONDA(本田)动力,名牌品质保证,性能优越,启动容易;
•采用双滤清系统,充分过滤进气中的粉尘,延长发动机寿命;
•蓄能弹簧,选用优质弹簧钢丝,经严格热处理,跳动振幅大,冲击力强劲,使用寿命长;
•防尘折箱材料采用优质橡胶精工制作,耐侯耐油耐曲挠,使用寿命长;
•传动齿轮采用优质齿轮钢,经磨齿加工,精度高,运转噪音低,寿命长,保用终生;
•导向套镀有硬铬,耐磨、抗冲击;
•冲击底板采用橡胶制造,外包高强度耐磨钢板,经久耐用;
•表面喷塑,漂亮美观,防锈耐蚀。
RM75内燃冲击夯基本参数规格
Engine type动力形式cylinder 4-stroke
Engine动力Honda GX160
Engine power(KW/HP)马力 4.0/5.5
Jumping strike(max)mm(in)振幅40-65
Impact force(max)KN冲击力14
plate size(cm)底板尺寸36.5*28.5
Fuel Tank (L)水箱容量 2.8
Impact number(per minutes)冲击频率640-680
Package size(L*W*H)(cm)装箱尺寸77*55*107
Operation Weight (KG)操作重量78
Package Weight (KG)包装重量88
RM75内燃冲击夯咨询及售后。
使用前请仔细阅读说明书德国威克BH23内燃捣固机产品介绍一产品概述:由功率强劲、工作可靠的威克公司二冲程汽油发动机驱动,故无需外部能源。
·特殊的隔震保护外壳和整体化操作手柄显著反映它们隔离震动面平稳地工作。
·防护罩也可起到阻止热辐射、隆低噪音的保护作用,并可遮挡住操作手防止无意中与运转著的动力源或相应的机件相接触。
·该驱动和冲击装置根据开发的结构已经历了许多年的实战考验,因此其动力和冲击结构结合在一起确保最佳性能和完善的质量,而且数代威克(WACKER)的产品都已具有这样的特性。
二、技术参数:外形尺寸(长×宽×高)790×450×333毫米无工具重量(质量)23千克冲击速率13001/分钟单行程冲击能量(工具顶端处测量)42(4.2)J(MKP)发动机二冲程风冷汽油发动机排量80立方厘米最大输出功率 2.3KW燃油消耗量 1.2L/h燃油箱容积 1.8L功率传递从发动机经过离心式离合器,曲柄机构和气垫冲击装置到所使用的工具。
三、注意事项:1.安全注意事项(请认真阅读和理解)警告:如果使用得当,本机器将是一个易于掌握的、高效的工程机械;如不正确使用或没有适当的预防措施时,它可能具有一定的危险性。
为了安全起见,请严格遵守本说明书中的各种规则。
(1)只有具备捣固机操作知识、身体健康的成年人才能操作本机器。
(2)禁止穿戴领带、手镯或其他可能被发动机缠绕的饰物。
穿戴好手套、防护眼镜以及护耳用具等劳保用品。
(3)起动机器或工作过程中,工作区域内不许有旁观者或动物。
(4)工作时应始终站在安全位置。
(5)机器运输、转移过程中必须停止运转发动机。
(6)每次使用前应检查机器的各种安全装置。
(7)不要使用损坏的或不正确维修和组装的机器。
不要拆除或损坏机器的各种安全装置。
(8)除进行例行的保养外,不要自行拆卸和修理机器。
如有必要,请到专业维修处或授权经销点维修。

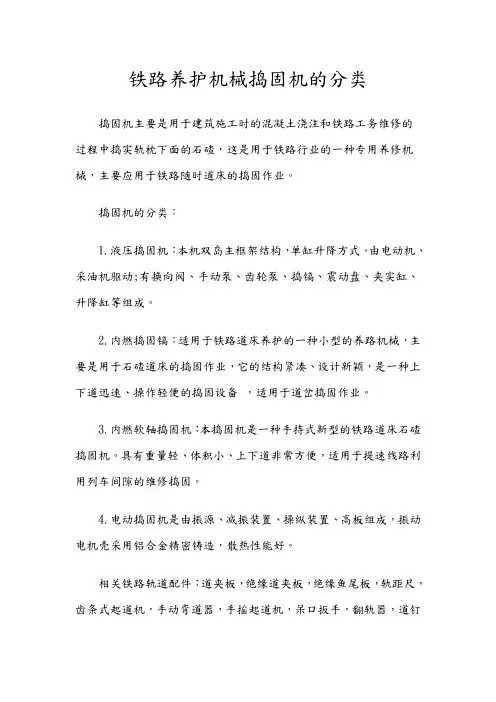

铁路养护机械捣固机的分类捣固机主要是用于建筑施工时的混凝土浇注和铁路工务维修的过程中捣实轨枕下面的石碴,这是用于铁路行业的一种专用养修机械,主要应用于铁路随时道床的捣固作业。
捣固机的分类:1.液压捣固机:本机双岛主框架结构,单缸升降方式。
由电动机、采油机驱动;有换向阀、手动泵、齿轮泵、捣镐、震动盘、夹实缸、升降缸等组成。
2.内燃捣固镐:适用于铁路道床养护的一种小型的养路机械,主要是用于石碴道床的捣固作业,它的结构紧凑、设计新颖,是一种上下道迅速、操作轻便的捣固设备,适用于道岔捣固作业。
3.内燃软轴捣固机:本捣固机是一种手持式新型的铁路道床石碴捣固机。
具有重量轻、体积小、上下道非常方便,适用于提速线路利用列车间隙的维修捣固。
4.电动捣固机是由振源、减振装置、操纵装置、高板组成,振动电机壳采用铝合金精密铸造,散热性能好。
相关铁路轨道配件:道夹板,绝缘道夹板,绝缘鱼尾板,轨距尺,齿条式起道机,手动弯道器,手摇起道机,呆口扳手,翻轨器,道钉锤,撬棍,抬轨钳,耙镐,四齿耙,检车锤,道岔钩锁器,丁字扳手,铁路方尺,支距尺,轨温计,测量正矢盒,立式扳道器,液压弯道机,焊接式压轨器,轨距拉杆,弹条,手动扳道器,矿车复轨器,钢轨铁鞋,防爬器,火车闸瓦,钢轨磨耗测量仪,SX—IB型数显铁路轨距尺,需要请致双兴铁路机械一五六四零六五三八三三。
相关铁路设备:钢轨钻孔机,钢轨打磨机,钢轨切割机,直轨器,起道器,铁路螺栓扳手,捣固机,轨缝调整器,钢轨方枕器等其它铁路设备。
捣固装置的工作原理及运动分析捣固装置的工作原理:捣固装置是以偏心轴连杆摇摆式振振动、一步加持原理工作的。
捣镐把振动力传递给石碴,从而使石碴产生振动并且向着比较稳定的方向移动,从而会增加道床的密实度;与此同时捣镐在夹持的作用下把轨枕之间的石碴向枕底挤压,使枕底石碴更加的密实,进而提高了轨道的稳定性,保证了行车的安全。
捣固装置的运动分析:从捣固装置的工作原理中可以看出来捣镐的运动是由夹持和振动两部分组成的,这两种运动的方向是一样的,合成运动为这两种运动的线性叠加。
铁路线路工技能考试:中级线路工题库考点(三)1、单选正线重型轨道结构,采用Ⅲ型混凝土轨枕,应铺设()根/km。
A、1667B、1760C、1680D、1600正确答案:A2、单选提速道岔扣件采用()弹条(江南博哥)分开式可调扣件。
A、Ⅰ型B、Ⅱ型C、Ⅲ型D、Ⅳ型正确答案:C3、单选电气化铁路线路拨道,线路中心位移不得超过()mm;一侧拨道量年度累计不得大于120mm,并不得侵入限界。
A、±15B、±30C、±45D、±70正确答案:B4、判断题竖曲线不应侵入缓和曲线、道岔和无砟桥梁上。
正确答案:对5、判断题电缆沿路堤埋设时,应在路堤坡脚1m以外。
正确答案:对6、单选在50kg/m钢轨上钻螺栓孔上夹板时,第一孔至第二孔中心距为()。
A.220mmB.140mmC.150mmD.110mm 正确答案:C7、单选()不能防止线路爬行。
A.增加轨撑B.拧紧螺栓C.夯实道床D.安装防爬设备正确答案:A8、单选支距尺由工务段(大修段)负责检定,支距尺检定周期为()。
A、一个月B、一个季度C、半年D、一年正确答案:C9、单选混凝土枕(含混凝土宽枕、混凝土岔枕及短轨枕)挡肩顶角处缝宽大于()可判断为失效。
A、0.5mmB、1.0mmC、1.5mmD、2.0mm正确答案:C10、单选大修地段与非大修地段连接顺坡率为:允许速度不大于120km/h的线路不应大于()A、0.8‰B、1.0‰C、1.5‰D、2.0‰正确答案:D11、单选60kg/m钢轨腹厚度为()mm。
A、14.5B、15.5C、16.5D、17.5正确答案:C12、判断题Ⅲ型混凝土枕和混凝土宽轨枕线路在日常线路养护维修中,可根据道床状态,采取捣固、垫砟、垫板相结合的作业方法。
正确答案:对13、单选()不是曲线限界加宽的决定因素。
A.车辆长度B.两转向架中心销的距离C.曲线半径D.曲线长正确答案:D14、单选整组铺设道岔时,设于警冲标内方的钢轨绝缘,距警冲标不得少于()m,以保证机车车轮停在该钢轨绝缘内方时,车钩不致越过警冲标。
线路小型养路机械捣固作业指导书1 作业目的1.1成段整治线路高低、水平、三角坑不良。
1.2整治暗坑、吊板和低接头。
1.3保持线路平顺,确保行车安全。
2 作业准备2.1 工作量调查作业前进行工作量调查。
2.2 主要工(机)具、材料准备2.2.1 捣固机、起道机、四齿耙、扳手、扭力扳手、长效油脂、油刷、道尺、弦线、石笔和轨温计等。
2.2.2 上道前检查工(机)具的安全性能,禁止工(机)具等带病上道作业,作业前后进行确认,以防止侵限或遗留在线路上。
2.3 基本作业人员作业负责人1人,起道1人,砸撬1人,小机操作手2~4人。
2.4 作业布置按照维修作业一次标准化流程,提前做好工作量调查,编制作业方案,并进行分工布置。
3 作业流程及标准3.1 测量轨温作业前、中、后测量轨温,在允许作业轨温范围内按照《铁路线路修理规则》的规定进行拨道作业。
3.2 检查机械检查捣固机状态,试运转3~5min。
3.2.1 检查机械是否良好,并拧紧松动的紧固件。
3.2.2 检查油箱及振动油腔中存油是否充足,润滑状态是否良好。
3.2.3 检查手压泵是否灵活有效。
3.2.4 检查液压系统动作是否正常。
3.2.5检查下道架是否良好牢固。
3.2.6 检查电气开关及电气绝缘是否良好,检查各部温升是否正常。
3.3 上道操作手在确认上道命令后,方准推机上道。
每台捣固机1人操作,另1人做辅助工作。
3.4 捣固捣固时,要对位准、下插稳、夹实快。
按"下插一夹实一张开一提升—转移"的顺序进行作业。
3.4.1 下插∶捣固机要定位,镐板在轨枕前后和钢轨左右距离要均匀,并垂直下插,不得撞击钢轨、轨枕和联结零件。
下插要稳,遇阻力时应边下插边略做张合动作。
镐板上缘应插到轨枕底面下30~40mm。
3.4.2夹实:在镐板下插到位后即开始夹实。
夹实时,镐板加到行程终端后,应持续夹实2~3s。
夹实次数应根据起道量、捣固位置确定,一般情况下,小腰(3根)夹一次,大腰夹两次、接头(两侧各两根)夹2~3次。

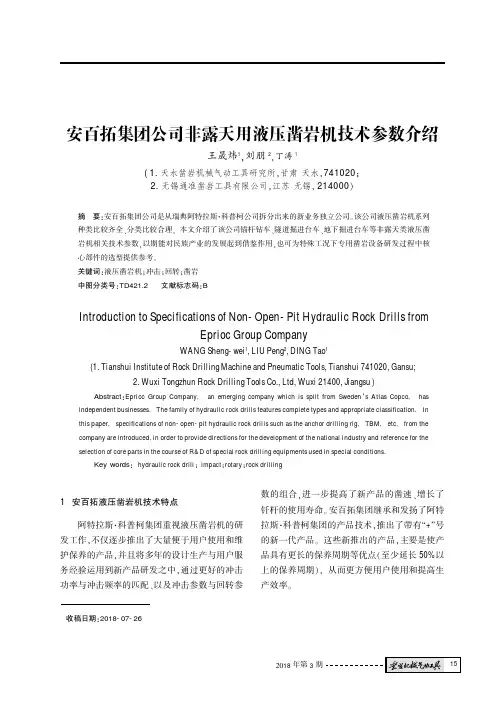

安百拓集团公司非露天用液压凿岩机技术参数介绍王晟炜1袁刘朋2,丁涛1(1.天水凿岩机械气动工具研究所,甘肃天水,741020;2.无锡通准凿岩工具有限公司,江苏无锡,214000)摘要:安百拓集团公司是从瑞典阿特拉斯·科普柯公司拆分出来的新业务独立公司。
该公司液压凿岩机系列种类比较齐全、分类比较合理。
本文介绍了该公司锚杆钻车、隧道掘进台车、地下掘进台车等非露天类液压凿岩机相关技术参数,以期能对民族产业的发展起到借鉴作用,也可为特殊工况下专用凿岩设备研发过程中核心部件的选型提供参考。
关键词:液压凿岩机;冲击;回转;凿岩中图分类号:TD421.2文献标志码:B收稿日期:2018-07-261安百拓液压凿岩机技术特点阿特拉斯·科普柯集团重视液压凿岩机的研发工作,不仅逐步推出了大量便于用户使用和维护保养的产品,并且将多年的设计生产与用户服务经验运用到新产品研发之中,通过更好的冲击功率与冲击频率的匹配、以及冲击参数与回转参数的组合,进一步提高了新产品的凿速、增长了钎杆的使用寿命。
安百拓集团继承和发扬了阿特拉斯·科普柯集团的产品技术,推出了带有“+”号的新一代产品。
这些新推出的产品,主要是使产品具有更长的保养周期等优点(至少延长50%以上的保养周期),从而更方便用户使用和提高生产效率。
Introduction to Specifications of Non-Open-Pit Hydraulic Rock Drills fromEprioc Group CompanyWANG Sheng-wei 1,LIU Peng 2,DING Tao 1(1.Tianshui Institute of Rock Drilling Machine and Pneumatic Tools,Tianshui 741020,Gansu;2.Wuxi Tongzhun Rock Drilling Tools Co.,Ltd,Wuxi 21400,Jiangsu )Abstract :Eprioc Group Company,an emerging company which is split from Sweden ’s Atlas Copco,hasindependent businesses.The family of hydraulic rock drills features complete types and appropriate classification.In this paper,specifications of non-open-pit hydraulic rock drills such as the anchor drilling rig,TBM,etc,from the company are introduced,in order to provide directions for the development of the national industry and reference for theselection of core parts in the course of R&D of special rock drilling equipments used in special conditions.Key words :hydraulic rock drill ;impact ;rotary ;rock drilling凿岩机械气动工具(总第172期)周志鸿教授在《阿特拉斯·科普柯公司液压凿岩机型号与技术特点》一文中,对阿特拉斯液压凿岩机型号编制的含义作了详尽表述。
济宁市铁翔机械设备有限公司
www.sdzb.net.cn
1
使用前请仔细阅读说明书
ND-40II手持内燃冲击捣固稿
产品介绍
济宁市铁翔机械设备有限公司
www.sdzb.net.cn
2
内燃冲击捣固镐济宁<铁翔机械>是专业研发、制造、销售内燃冲击捣固镐
,提供铁路器材的制造
与服务企业,受广大用户的信赖与好评。
ND-40II手提式内燃冲击捣固镐,,由二冲程发动机驱动,可让发动机怠速运转而不触发冲击机构,广泛
应用于铁路工务系统,尤其适用于在提速线路、道岔维修和配合大机捣鼓作业;
-具有冲击力大,捣固和减震效果好,操作简单,维修方便等优势和特点;
-该机具有多种功能,更换不同的铲具后,也可用于更换轨枕作业中的道床破碎,枕木盒内石渣夯拍,挖
掘排水等工作。
主要技术参数
型号ND-40II
冲击能(J)45
功率(kw/r/min)2.0/6500
毛重(kg)40
冲击频率(hz)12-25
工作转速(r/min)6000
净重(kg)26
包装箱尺寸(mm)950*450*450
