手提式内燃冲击捣固镐

手提式捣固镐用于建筑施工、矿山、筑路、采石、国防工程、路渣捣实、各种清拆、打桩、固定帐篷、接地杆和探测地质污染破碎及铁道抢修工作等。

适合铁路工务部门进行线路维修作业的专用机具，手提式内燃冲击捣固镐体积小、重量轻、扰动力大、上下道快速、工作时不用扒碴、手感振动力小、安全可靠。

具有建筑施工破碎、水泥路面破碎、柏油路面等各种劈裂、破碎、捣实、铲凿等功能。

Zy16
手提式捣固镐技术参数
1、功率：1.4 Kw。

2、发动机形式：单缸、二冲程、强制风冷。

3、发动机转速：4400 r/min。

4、冲击频率：1300 /min。

5、冲击能量：55 J。

6、无工具质量：23 Kg。

7、起动方式：手拉索自动回位起动器。

8、作业方式：单人操作
手提式捣固镐产品特点
1、整机体积小、重量轻，上下道方便，可有效保障作业过程中的行车安全。

2、多种特殊设计保证了整机的高可靠性，工作部件采用空气锤沖击系统，激振力大，捣固效果好，可满足现场各种条件下对线路和道岔枕下道碴捣固作业的使用要求。

3、采用专用高抗震性能，大功率电子自动限速发动机，性能优良，可靠。

4、具备优良减震性能的弹簧减震式支架减振机构，减震效果好，可有效的保护使用人员的身体健康。

5、避免了手镐捣固作业的扒镐窝、回填道床等作业，可大幅度提高作业效率，降低现场工人的劳动强度。

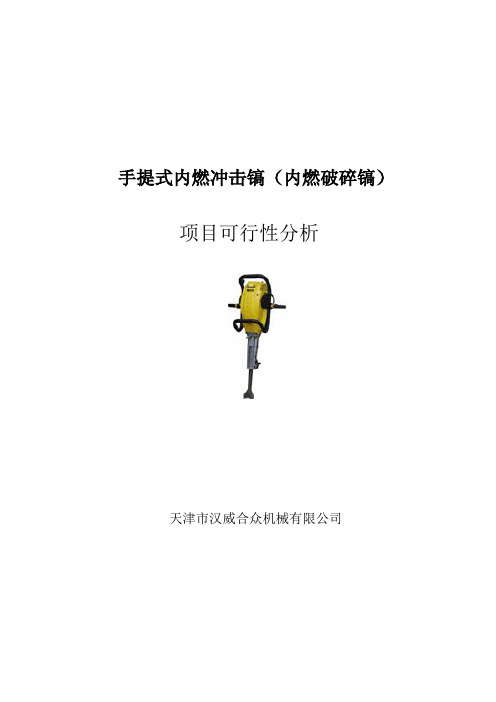

手提式内燃冲击镐（内燃破碎镐）项目可行性分析天津市汉威合众机械有限公司一．手提式内燃冲击镐的用途手提式内燃冲击镐：是以内燃机为动力，带动镐头作往复冲击运动的小型便携式施工机械。

由于手提式内燃冲击镐可配多种工作头，可完成：破碎、开挖、打桩、切断等工作，所以用途十分广泛。

主要用于以下方面：1．道路桥梁等路面施工（称为手提式内燃破碎镐）：用于破碎路面――可以全面的替代风镐，并且由于冲击力大（冲击功可达60焦耳以上，比肩目前国际上的最高水平），可部分替代中型的液压破碎锤，更可在大型破碎锤不便施工的路段大显身手。

同时还可用于煤气、自来水、电缆等管道开挖工作。

2．用于消防等抢险救灾作业：现代城市遇火灾，震灾等灾害需抢救建筑物内的生命及财产时经常需要－破墙、破门及解体建筑构件等工作此时内燃冲击破碎镐就是最佳的工具。

3．用于铁路碎石道床的捣固作业（称为手提式内燃捣固机）：目前我国乃至世界大部分铁路路基，都是采用枕木碎石道床的结构，它有一个特点就是需要每隔一段时间（视列车的频次而定）都需要进行捣固作业（即将被挤开的碎石重新填至枕木以下并捣实），高速干线的捣固周期为3～6天，在我铁路未提速以前主要使用捣固作业车和液压式捣固机捣固（需要在线路上行走）；提速后由于列成运行间隔缩短（最短为5分钟），大型机械已无法从事日常作业施工，轻便高效的手提式内燃捣固机，就成了最佳的捣固施工机具。

二．目前国内外同类产品的现状当今国外的同类产品中最高水平为瑞典ATLAS公司生产的“眼镜蛇”Mk1和TT两型，特点为：1．冲击功最大：达60焦耳。

2．有气体缓冲及框架式碟形弹簧减振系统，操作舒适。

3．润滑系统完备使用寿命长。

4．外罩采用全包覆尼龙外壳，外形美观。

因此其售价最高（国内市场零售价可达￥38000元），市场最大。

其次为德国威克公司的BH23型，性能和设计稍差，但威克公司在国内的代理商和售后服务网点较多，BH23型的售价也略低于“眼镜蛇”。

内燃震动捣鼓镐企业标准
内燃震动捣鼓镐企业标准（Q/QL 主要包括以下方面：
1. 范围：本标准规定了冲击式捣固镐（以下简称“捣镐”）的产品型式和基本参数、要求、检验方法、检验规则以及标志、包装和贮存。

2. 规范性引用文件：下列文件对于本文件的应用是必不可少。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

3. 基本参数：冲击镐的基本参数应符合表1的规定。

具体包括额定冲击频率（20Hz~30Hz）、冲击功（25J~40J）和整机质量（≤25kg，不含镐钎、或燃油）。

4. 要求：
基本要求：设计和结构应保证在正常使用中安全可靠。

应符合本标准及按规定程序批准的产品图样和技术文件制造。

此外，内燃震动捣鼓镐应具有良好的耐久性、稳定性和易操作性，其工作质量应符合国家标准。

如需了解更多关于内燃震动捣鼓镐的企业标准，建议咨询相关企业或查询国家标准化管理委员会官网，以获取最新最准确的信息。

使用前请仔细阅读说明书ND-4型内燃捣固镐产品介绍一、适用范围：ND-4型手提式内燃捣固镐是铁路道床养护的一种小型养路机械，主要适用于道岔及繁忙线路上利用列车间隔进行的捣固作业，它具有重量轻、体积小、性能优良、坏损率低、上下道方便迅速、操作轻便等优点。

二、性能参数：汽油机型号：小松G4L-D汽油机功率： 1.42kW工作方式：二冲程全方位激振力：≥4.2kN空载振幅：≥5mm振动频率：120～140HZ振捣棒直径52mm外型尺寸：1050×380×280(mm)整机质量：13.6kg三、基本结构与工作原理本机采用汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。

其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。

基本结构：1启动手柄、2汽油机、3手把、4离合器、5减振装置、6捣固棒、7镐头四、使用与维护1、使用前的准备。

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合，并摇拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油（30号机械油）。

注油时，先从套筒端盖上卸下M6x10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。

首次注入量为20ml，以后每工作100小时注油一次，每次注油10ml。

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油和二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机。

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵膜10次以上泵油，将油门控制手柄关至最小（怠速）。

若是冷机启动或冬季启动，应关闭风门。

2.3一手握住捣固镐手把，一手拉住汽油机启动手柄，并使拉绳张紧。

使用前请仔细阅读说明书ZCD-300型直动冲击捣固镐使用说明书出版日期：2018年1月ZCD-300型直动捣固镐系我公司研发的一种便携式铁路专用养路机具。

该机采用高频激振原理对道床石碴进行密实捣固。

适用于日常线路保养、封闭作业、抗洪抢险及岔群地段捣固作业。

内燃式直动捣固镐技术参数：功率：（小松G4L）/（本田GX35） 2.0HP/1.6HP燃油容量：（小松G4L）/（本田GX35）0.95L/0.65L汽油机额定转速：7000rpm额定振动频率：117Hz最大激振力：4200N最大自由振幅：5mm整机重量：≤14.5kg扶手加速度：≤1.0g尾气排放：欧洲二号环保标准声压级：≤75分贝满燃油持续工作时间：约1.4h推荐使用环境：-5℃～40℃外形尺寸(长×宽×高)：350×350×1050mm内燃式直动捣固镐优异性能：1.合理的振动分布和强激振力设计，实现优良的捣固性能。

2.轻盈的整机设计，带来更强的机动性能，操作方便灵活、上下道安全可靠。

3.符合人体工程学原理的扶手设计，配合优良的减振性能，操作不易疲劳。

4.创新的防松技术，解决了同类产品螺纹易松动问题。

5.具备进口四冲程与二冲程两种汽油机动力系统，可任意选用，噪音低、污染小、油耗少。

6.对发动机进行的多处适应性改进，解决了汽油机排气散热等问题，进一步提升整机性能和操作舒适度。

7.可选配备轻巧实用的转运工具，让搬运转移更方便，更省力。

8.紧凑简洁的结构设计，使得维护方便容易。

内燃式直动捣固镐操作规程：本规程主要针对ZCD-300、300G型内燃式制动捣固镐作业、保养、检修时，必须遵循的操作要求，其他型号内燃式制动捣固镐可参照执行。

上道前的准备1、上道作业时，施工负责人由工长（或以上职务）、工长（或以上职务）指定负责人担任，按照《安规》所规定要求设置防护、作业标等。

操作手需经培训合格后，方可操纵捣固机上道作业。

ND-5.0型手提内燃捣固镐使用说明书使用前请仔细阅读说明书一、适用范围：ND-5.0型手提内燃捣固镐是济宁市铁翔机械设备有限公司自主研发，在北京机械工业研究所振动专家的大力支持下，解决了镐体内部偏心轴润滑不良、轴承过热导致橡胶减振体使用寿命太短的难题。

人性化的三级减振结构体使减振效果高达94%，大大降低了操作者的体力消耗。

二、主要技术参数：振动加速度：600~1500m/s2动力：日本小松G4L-D振动频率：110-140HZ工作方式：二冲程全方位、连续镐尖振幅：≥3mm燃油消耗：93±2min/壶（0.95L）整机质量：≤14kg外型尺寸：105*35*22cm品牌：铁翔三、特点：1.由发动机、离合器总成、操作扶手总成、传动轴总成、上减振器、下减振器、镐体总成组成。

2.采用小型汽油机为动力，通过离心式离合器将动力输出，由偏心轴旋转产生激振力，该力作用于道碴，使其重新排列、密实，达捣固之目的。

四、使用与维护：1、使用前的准备。

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合，并摇拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油（30号机械油）。

注油时，先从套筒端盖上卸下M6x10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。

首次注入量为20ml，以后每工作100小时注油一次，每次注油10ml。

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油和二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机。

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵膜10次以上泵油，将油门控制手柄关至最小（怠速）。

若是冷机启动或冬季启动，应关闭风门。

内燃冲击捣固镐安全操作规程内燃冲击捣固镐是一种常用的建筑施工工具，广泛应用于土木工程中的地基处理、砂石压实和钢筋预埋等工作。

然而，由于其操作过程存在一定的危险性，因此需要制定相应的安全操作规程。

以下是关于内燃冲击捣固镐的安全操作规程。

1. 设备检查与维护a. 在使用之前，操作人员应对内燃冲击捣固镐进行全面的检查，并确保设备完好无损。

b. 检查燃油、润滑油等液位，确保其处于适当的位置。

c. 检查并清理设备的风道和散热片，保证发动机的冷却效果。

d. 检查设备的拉链、连接件等部件是否紧固可靠，防止松动。

2. 操作前的准备工作a. 进行工作区域的安全检查，清理出可能会影响操作的障碍物。

b. 戴好防护装备，包括安全帽、防护眼镜、耳塞等。

c. 确保工作区域内没有其他人员，并进行相应的安全防护措施。

3. 操作时的注意事项a. 在操作过程中，操作人员应保持稳定的站姿，并牢固握住捣固镐的手柄，以确保安全操作。

b. 操作人员应根据施工要求调整和控制捣固镐的力量和频率，避免过度施力或频率过高。

c. 在使用过程中，必须保证设备周围的人员不得过近，以免受伤。

d. 在捣固镐运行过程中，操作人员要时刻留意设备的声音和振动情况，一旦发现异常，应立即停机检查。

e. 当需要停机或者暂停操作时，操作人员应将内燃冲击捣固镐置于平稳的地方，切勿将设备悬挂在悬崖边缘或其他不稳定的位置。

f. 操作人员在操作过程中不得长时间连续震动手柄，以防止疲劳。

4. 关于燃油的使用和储存a. 在进行加油操作之前，必须将设备停机，并远离火源。

b. 加油时，避免燃油溅到设备外壳上，防止引起火灾。

c. 储存燃油时，必须远离火源和易燃物品，保持通风良好的储存区域。

5. 事故处理和紧急情况应对a. 发生事故或紧急情况时，操作人员应立即停机并通知相关负责人。

b. 在事故或紧急情况处理过程中，操作人员应按照相关的应急预案进行操作，确保自身安全和周围人员的安全。

6. 设备的存放与维护a. 操作结束后，内燃冲击捣固镐应清洁干净，并妥善存放在指定的区域。

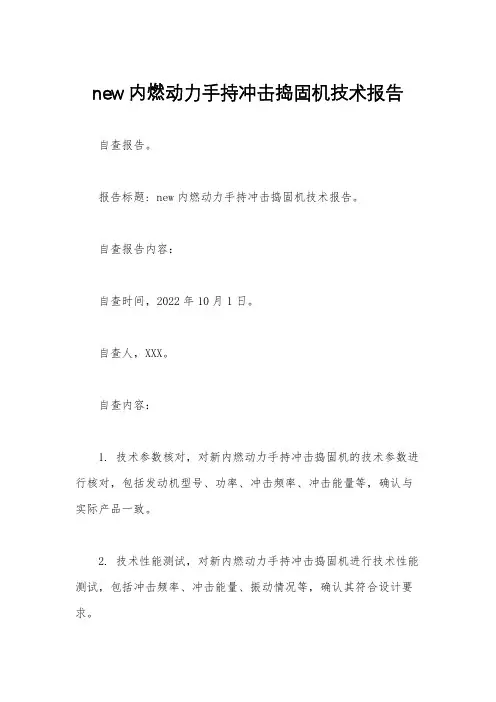

new内燃动力手持冲击捣固机技术报告
自查报告。

报告标题: new内燃动力手持冲击捣固机技术报告。

自查报告内容：
自查时间，2022年10月1日。

自查人，XXX。

自查内容：
1. 技术参数核对，对新内燃动力手持冲击捣固机的技术参数进行核对，包括发动机型号、功率、冲击频率、冲击能量等，确认与实际产品一致。

2. 技术性能测试，对新内燃动力手持冲击捣固机进行技术性能测试，包括冲击频率、冲击能量、振动情况等，确认其符合设计要求。

3. 安全性能检测，对新内燃动力手持冲击捣固机的安全性能进
行检测，包括启动安全、防护装置、操作人员的安全保护等，确认
其符合相关标准要求。

4. 使用说明书核对，对新内燃动力手持冲击捣固机的使用说明
书进行核对，确认其内容准确、清晰，能够指导用户正确操作和维
护设备。

自查结论：
经过自查，新内燃动力手持冲击捣固机的技术参数、技术性能、安全性能和使用说明书均符合要求，能够满足用户的使用需求。

同时，也发现了一些问题和不足之处，将及时进行改进和完善，确保
产品质量和用户体验。

自查人签名，________________。

日期，2022年10月1日。
