微波技术基础试卷

0 L 0λ 微波技术与天线考试试卷〔A 〕一、填空〔 2分⨯10 =20分〕1、 天线是将电磁波能量转换为高频电流能量的装置。

2、 天线的方向系数和增益之间的关系为G = D η 。

3、 对称振子越粗，其输入阻抗随频率的变化越_缓慢_，频带越宽。

4、 分析电磁波沿传输线传播特性的方法有场和路两种。

5、 半波对称振子的最大辐射方向是 与其轴线垂直；旋转抛物面天线的最大辐射方向是其轴线。

6、 λ / 4 终端短路传输线可等效为电感的负载。

7、 传输线上任一点的输入阻抗 ZinZ、特性阻抗 以及负载阻抗 Z L满足。

Z = Z Z + jZ tan βz Lin 0+ jZ tan βz8、 微波传输线按其传输的电磁波波型，大致可划分为TEM 传输线，TE 传输线和TM 传输线。

9、 传输线终端接一纯感性电抗，则终端电抗离最近的电压波腹点的距离为φ 。

4π 110、等反射系数圆图中，幅角转变 π 时，对应的电长度为 0.25；圆上任意一点到坐标原点的距离为λ / 4 。

二、推断〔 2分⨯10 =20分〕1. 同轴线在任何频率下都传输TEM 波。

√2. 无耗传输线只有终端开路和终端短路两种状况下才能形成纯驻波状态。

〤3. 假设传输线长度为3厘米，当信号频率为20GHz 时，该传输线为短线。

╳4. 二端口转移参量都是有单位的参量，都可以表示明确的物理意义。

√5. 史密斯圆图的正实半轴为行波系数K 的轨迹。

╳6. 当终端负载与传输线特性阻抗匹配时，负载能得到信源的最大功率。

√7. 垂直极化天线指的是天线放置的位置与地面垂直。

√8. 波导内，导行波的截止波长肯定大于工作波长。

√Z9.驻波天线是宽频带天线。

╳10.天线的效率越高，其辐射力量越强。

√三、简答题〔5分⨯6=30分〕答案仅作为参考1.何谓阻抗匹配？分为哪几类？实现阻抗匹配的方法是什么？答：阻抗匹配即信号传输过程中负载阻抗和信源内阻抗之间满足特定协作关系，从而使信号源给出最大功率，负载能够吸取全部的入射波功率。

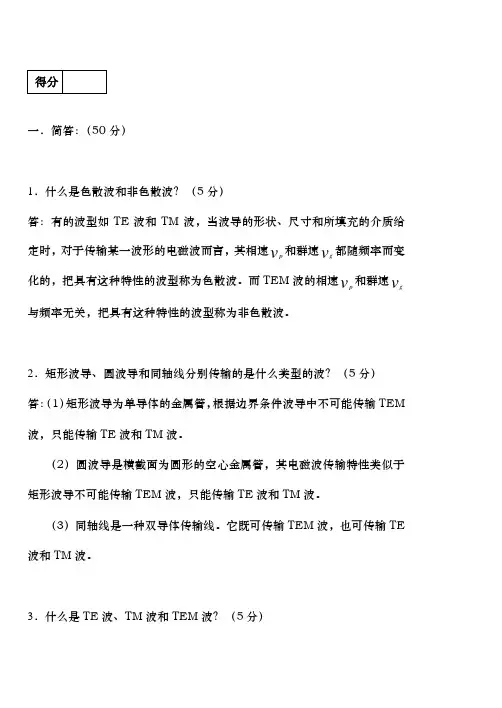

一．简答：（50分）1．什么是色散波和非色散波？（5分）答：有的波型如TE波和TM波，当波导的形状、尺寸和所填充的介质给定时，对于传输某一波形的电磁波而言，其相速v p和群速v g都随频率而变化的，把具有这种特性的波型称为色散波。

而TEM波的相速v p和群速v g 与频率无关，把具有这种特性的波型称为非色散波。

2．矩形波导、圆波导和同轴线分别传输的是什么类型的波？（5分）答：（1）矩形波导为单导体的金属管，根据边界条件波导中不可能传输TEM 波，只能传输TE波和TM波。

（2）圆波导是横截面为圆形的空心金属管，其电磁波传输特性类似于矩形波导不可能传输TEM波，只能传输TE波和TM波。

（3）同轴线是一种双导体传输线。

它既可传输TEM波，也可传输TE 波和TM波。

3．什么是TE波、TM波和TEM波？（5分）答：根据导波系统中电磁波按纵向场分量的有无，可分为三种波型： （1）横磁波（TM 波），又称电波（E 波）:0=H Z ，0≠E Z ； （2）横电波（TE 波），又称磁波（H 波）：0=E Z ，0≠H Z ；（3）横电磁波（TEM ）：0=E Z ，0=H Z 。

4．导波系统中的相速和相波长的含义是什么？（5分）答：相速v p 是指导波系统中传输电磁波的等相位面沿轴向移动的速度。

相波长λp 是指等相位面在一个周期T 移动的距离。

5．为什么多节阶梯阻抗变换器比单节阻抗变换器的工作频带要宽？（5分） 答：以两节阶梯阻抗变换器为例，设每节4λ阻抗变换器长度为θ，三个阶梯突变的电压反射系数分别为ΓΓΓ21,,则点反射系数为eeUU j j ir θθ42210--ΓΓΓ++==Γ，式中说明，当采用单节变换器时只有两个阶梯突变面，反射系数Γ的表达式中只有前两项，若取ΓΓ=10，在中心频率处,2/πθ=这两项的和为零，即两突变面处的反射波在输入端相互抵消，从而获得匹配；但偏离中心频率时，因2/πθ≠，则两个反射波不能完全抵消。

《微波技术基础》期末复习题第2章 传输线理论1. 微波的频率范围和波长范围频率范围 300MHz ~ 3000 GHz 波长范围 1.0 m ~ 0.1mm ；2. 微波的特点⑴ 拟光性和拟声性；⑵ 频率高、频带宽、信息量大；⑶ 穿透性强；⑷ 微波沿直线传播；3. 传输线的特性参数⑴ 特性阻抗的概念和表达公式特性阻抗＝传输线上行波的电压／传输线上行波的电流 1101R j L Z G j C ⑵ 传输线的传播常数传播常数 j γαβ=+的意义，包括对幅度和相位的影响。

4. 传输线的分布参数：⑴ 分布参数阻抗的概念和定义⑵ 传输线分布参数阻抗具有的特性()()()in V d Z d I d =00ch sh sh ch L L L L V d I Z d V d I d Z γγγγ+=+000th th L L Z Z d Z Z Z d γγ+=+① 传输线上任意一点 d 的阻抗与该点的位置d 和负载阻抗Z L 有关； ② d 点的阻抗可看成由该点向负载看去的输入阻抗；③ 传输线段具有阻抗变换作用；由公式 ()in Z d 000th th L L Z Z d Z Z Z dγγ+=+ 可以看到这一点。

④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和 λ/2重复性； ⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；⑶ 反射参量① 反射系数的概念、定义和轨迹；② 对无损线，其反射系数的轨迹？；③ 阻抗与反射系数的关系；in ()1()()()1()V d d Z d I d d 01()1()d Z d ⑷ 驻波参量① 传输线上驻波形成的原因？② 为什么要提出驻波参量？③ 阻抗与驻波参量的关系；5. 无耗传输线的概念和无耗工作状态分析⑴ 行波状态的条件、特性分析和特点；⑵ 全反射状态的条件、特性分析和特点；⑶ 行驻波状态的条件、特性分析和特点；6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响7. 引入史密斯圆图的意义、圆图的构成；8. 阻抗匹配的概念、重要性9. 阻抗匹配的方式及解决的问题⑴ 负载 — 传输线的匹配⑵ 信号源 — 传输线的匹配⑶ 信号源的共轭匹配10. 负载阻抗匹配方法⑴ λ/4阻抗匹配器⑵ 并联支节调配器⑶ 串联支节调配器第3章 规则金属波导1. 矩形波导的结构特点、主要应用场合；2. 矩形波导中可同时存在无穷多种TE 和TM 导模；3. TE 和TM 导模的条件；TE 导模的条件：00(,,)(,)0j z z z z E H x y z H x y e β-==≠TE 导模的条件：00(,,)(,)0j z z z z H E x y z E x y e β-==≠4. 关于矩形波导的5个特点；5. 掌握矩形波导TE 10模的场结构，并在此基础上掌握TE m0模的场结构；6. 管壁电流的概念；7. 管壁电流的大小和方向；8. 矩形波导的传输特性（导模的传输条件与截止）；9. 圆形波导主模TE11模的场结构。

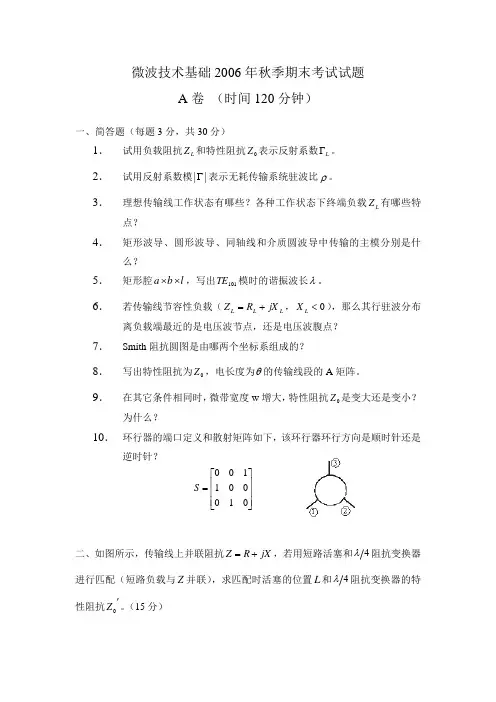

微波技术基础2006年秋季期末考试试题A 卷 （时间120分钟）一、简答题（每题3分，共30分）1． 试用负载阻抗L Z 和特性阻抗0Z 表示反射系数L Γ。

2． 试用反射系数模||Γ表示无耗传输系统驻波比ρ。

3． 理想传输线工作状态有哪些？各种工作状态下终端负载L Z 有哪些特点？4． 矩形波导、圆形波导、同轴线和介质圆波导中传输的主模分别是什么？5． 矩形腔l b a ⨯⨯，写出101TE 模时的谐振波长λ。

6． 若传输线节容性负载（L L L jX R Z +=，0<L X ），那么其行驻波分布离负载端最近的是电压波节点，还是电压波腹点？7． Smith 阻抗圆图是由哪两个坐标系组成的？8． 写出特性阻抗为0Z ，电长度为θ的传输线段的A 矩阵。

9． 在其它条件相同时，微带宽度w 增大，特性阻抗0Z 是变大还是变小？为什么？10． 环行器的端口定义和散射矩阵如下，该环行器环行方向是顺时针还是逆时针？⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=010001100S二、如图所示，传输线上并联阻抗jX R Z +=，若用短路活塞和4λ阻抗变换器进行匹配（短路负载与Z 并联），求匹配时活塞的位置L 和4λ阻抗变换器的特性阻抗'0Z 。

（15分）第二题图三、无限长波导传输10TE 模，电场为y z j i a e x aE E ˆ)sin(0βπ-= 。

现在于z=0处放置一短路板，求此种情况下在z<0区域的合成电场E 和磁场H 。

（20分）zE E =0 第三题图 z=0 放置短路板的矩形波导四、证明：当无耗互易二端口网络的11S 、11ϕ和21ϕ确定后，网络的所有散射参数就完全确定了（其中11ϕ和21ϕ分别是11S 和21S 的相角）。

（20分）五、已知如图3所示的矩形谐振腔cm a 2.2=，cm b 0.1=，cm l 2.9=，内部工作在104TE 模式（空气填充）。

（15分）（1）求谐振波长0λ（2）写出腔内电场和磁场的表达式（3）画出腔内的电、磁力线图。
