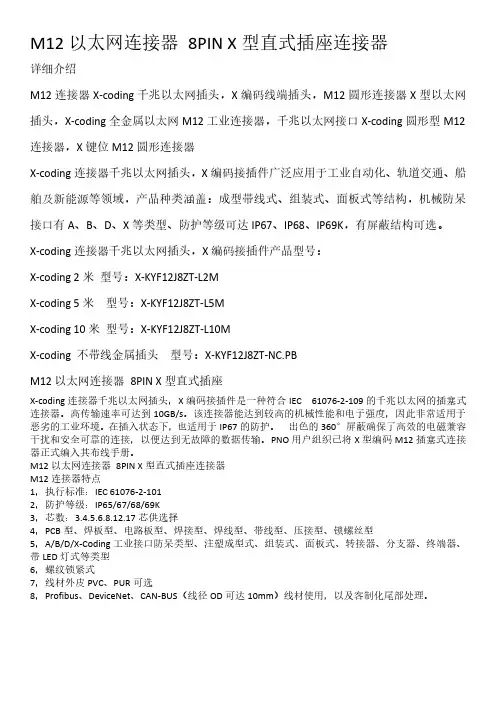

M12以太网连接器8PIN X型直式插座连接器详细介绍M12连接器X-coding千兆以太网插头，X编码线端插头，M12圆形连接器X型以太网插头，X-coding全金属以太网M12工业连接器，千兆以太网接口X-coding圆形型M12连接器，X键位M12圆形连接器X-coding连接器千兆以太网插头，X编码接插件广泛应用于工业自动化、轨道交通、船舶及新能源等领域，产品种类涵盖：成型带线式、组装式、面板式等结构，机械防呆接口有A、B、D、X等类型、防护等级可达IP67、IP68、IP69K，有屏蔽结构可选。
X-coding连接器千兆以太网插头，X编码接插件产品型号：X-coding2米型号：X-KYF12J8ZT-L2MX-coding5米型号：X-KYF12J8ZT-L5MX-coding10米型号：X-KYF12J8ZT-L10MX-coding不带线金属插头型号：X-KYF12J8ZT-NC.PBM12以太网连接器8PIN X型直式插座X-coding连接器千兆以太网插头，X编码接插件是一种符合IEC61076-2-109的千兆以太网的插塞式连接器。
高传输速率可达到10GB/s。
该连接器能达到较高的机械性能和电子强度，因此非常适用于恶劣的工业环境。
在插入状态下，也适用于IP67的防护。
出色的360°屏蔽确保了高效的电磁兼容干扰和安全可靠的连接，以便达到无故障的数据传输。
PNO用户组织已将X型编码M12插塞式连接器正式编入其布线手册。
M12以太网连接器8PIN X型直式插座连接器M12连接器特点1，执行标准：IEC61076-2-1012，防护等级：IP65/67/68/69K3，芯数：3.4.5.6.8.12.17芯供选择4，PCB型、焊板型、电路板型、焊接型、焊线型、带线型、压接型、锁螺丝型5，A/B/D/X-Coding工业接口防呆类型、注塑成型式、组装式、面板式、转接器、分支器、终端器、带LED灯式等类型6，螺纹锁紧式7，线材外皮PVC、PUR可选8，Profibus、DeviceNet、CAN-BUS（线径OD可达10mm）线材使用，以及客制化尾部处理。
m12接口标准M12接口标准是一种常用于工业领域的连接器接口标准。
它由国际电工委员会（IEC）制定，并广泛应用于各种工业设备、传感器、仪器仪表等设备的连接中。
M12接口标准有助于提供稳定可靠的数据传输和电力供应。
首先，M12接口标准主要用于连接器和插座。
它的设计特点包括：圆形形状、固定螺纹连接、金属外壳、防护等级高、可靠密封等。
M12接口通常采用4、5、8、12或者其他针脚数量，根据具体需求选择合适的连接器型号。
这种设计可确保连接器在恶劣环境下也能正常工作，如尘土、水、油、振动、冲击等。
其次，M12接口标准的引导设计使得插拔过程简单快捷。
它们通常具有圆形的外形，具有一致的外径，便于用户辨认和安装。
此外，M12接口标准还包括了防倒插设计，使得插入过程更加可靠，避免插头误插。
再次，M12接口标准在数据传输和电力供应方面都具备高性能能力。
对于数据传输，M12接口标准可以实现高速和可靠的数据传输，包括以太网、Profibus、CANopen、设备级环形网络等。
对于电力供应，M12接口标准可以支持不同电压和电流需求，例如24V DC、48V DC、230V AC等。
另外，M12接口标准还具备一些重要的特性，如防护等级。
根据IEC 60529标准，M12接口标准可以提供IP67和IP68等级的防护能力，可在恶劣环境中保护连接器免受尘埃和水的侵入。
这使得M12接口标准非常适合应用于户外、潮湿或者污染的工作环境。
除了上述主要特点之外，M12接口标准还有其他的一些优点。
例如，它具有广泛的应用领域，可用于各种工业设备、机器人、自动化系统、工艺控制、仪表仪器等设备连接。
此外，由于M12接口标准属于国际标准，因此它具有全球互通性和互操作性，用户可以方便地购买和替换连接器。
综上所述，M12接口标准是一种可靠、高性能的连接器接口标准，广泛应用于各个工业领域。
它的设计特点包括固定螺纹连接、金属外壳、防护等级高等。
M12接口标准在数据传输和电力供应方面具有高性能能力，并支持各种应用领域。
M12连接器M12连接器为连接两个有源器件的器件，传输电流或信号的插头和插座，国内亦称作接插件，产品防水，耐油，耐寒，性能稳定，高效快速连接，广泛用于光电开关，接近开关，传感器和各种工业布线系统中。
结构组成：M12连接器由壳体、绝缘体、接触体三大基本单元组成。
壳体——M12连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。
外壳作用是保护绝缘体和接触体（插针插孔的通称）等M12连接器内部零件不被损伤。
上面的定位键槽保证插头与插座定位。
连接螺帽用于插头座连接和分离。
尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。
壳体还具有一定电磁屏蔽作用以及防水功能。
壳体一般采用塑料加工（机加、冷挤压、压铸）而成。
钢壳体多用于玻璃封焊和耐高温电连接器。
绝缘体——由装插针绝缘体、装插孔绝缘体。
界面封严体、封线体等组成。
用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。
通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。
插针插孔是电连接器关键元件，它直接影响着电连接器的可靠性。
表面采用镀银镀金达到接触电阻小及防腐蚀的目的。
为适应产品的耐高温，低温，阻燃，保证零件几何尺寸稳定可靠。
绝缘体大都采用热固塑料模塑成形。
界面封严体、封线体采用硅橡胶模压等成形。
接触体——插针插孔是接触体总称，分为焊接式、螺钉连接等，用来实现电路连接。
这样一种方式更加快捷，安全。
结构特点是：耐环境，卡口式（快速）连接，多键位（防错插），接触体与导线压接连接。
具体参数如下：品名：M12连接器产品型号：4芯，5芯，8芯（有电缆连接器，有不带线连接器）锁紧方式：螺纹式连接方式：焊接、浇注电缆防护等级： IP67工作温度；低温-25、高温+85℃产品外型：直头电缆材质：PUR、PVC可选针数/芯数：4针，可按需求定制5、8针/4、5、8芯，电缆长度：3米，可按需求定制，5米、10米、15米。
电缆颜色：黑、橙、黄、灰，可按需求定制电缆规格： 0.34mm2(AWG22)、0.25mm2(AWG24)可按需求定制；带屏蔽、不带屏蔽特点：稳定可靠，不受外界环境影响（如温度，湿度）防水防潮，保证线路电路稳定，M12表面有一层镀层（防腐蚀，防氧化）耐油耐焊，减少接线使设备快速投运，良好的机械电气性能保证稳定性和可靠性，过程相关运行和功能指示LED，可实现故障诊断，极少停机和维护时间应用范围:多用于户外灯箱广告，仪器仪表，各种机械设备，传感器，制造器，压力变送器的连接。
