龙门型液压举升机

60-CHINA ·January高中伟******************广东顺力液压机械有限公司成立于2005年，是全球领先的汽车举升机生产厂家，其总部位于广东省肇庆市大旺高新区，占地面积30 000m 2。

广东顺力液压机械有限公司一直致力于为客户提供安全、可靠、高品质的举升设备及举升解决方案，拥有逾19年经验的汽车举升机设计和生产团队，已获国家专利超30项，掌握领先行业的，50t举重能力的举升设备、大吨位超薄型举升机等生产技术。

广东顺力液压机械有限公司的全系列产品覆盖50多种各类型汽车举升机，通过欧洲欧盟CE认证、CCS中国交通认证，产品覆盖中国、法国、爱尔兰、英国、德国、美国、泰国、新加坡、巴西等全球50多个国家和地区。

广东顺力液压机械有限公司目前已被评为国家高新技术企业、企业信用评价AAA级信用企业，其以“品质为先、诚信经营”为宗旨，是国内外广大客户的信心之选。

象霸牌、Eleking(EK)举升机是广东顺力液压机械有限公司专门针对出口市场而倾心打造的举升机高档品牌。

全系列产品符合欧盟CE标准。

广东顺力液压机械有限公司坚持不懈、追求卓越，以完美的工艺打造举升机行业内的精品！在Automechanika Shanghai 2023展会上，广东顺力液压机械有限公司展出了一系列创新产品，其中包括四轮定位子母剪式举升机SHL-Y-J-40DL Pro和欧盟标准龙门举升机SHL-2-245L/250L。

-Y-J-40DL Pro四轮定位子母剪式举升机SHL-Y-J-40DL Pro具有以下优点：·意大利技术设计制造。

·液压同步，液压锁和机械双重保险装置，下降自动解锁。

·24V安全控制电路。

·油缸部件采用高转速全自动CNC数控车床加工而成，保证了优秀的同心度和光洁度，缸筒滚压镜面处理。

·日本/意大利密封件，意大利球阀，装有液压防爆装置。

·采用激光等数控设备切割，尺寸精确，切口平整，光洁度高。

汽车液压举升机的维护和保养汤海霞【摘要】举升机同步机构设计使得举升机比较液压平稳,在同步机构的基础上设计补油回路和机械锁回路,使得举升机的安全系数得到大大的提高.液压举升机在作业过程中出现故障,首先要对过滤网、电磁阀、调速阀、液压泵等元件进行检查,检查是否有堵塞和损坏的现象.举升机最重要的就是维护,它关系到汽车维修工的安全.在保养时重点是减少液压系统污染来源,定期更换液压油,避免粗暴、冲击载荷和超载.随着汽车维修行业的迅速发展,汽车液压举升机的维护和保养非常重要,是汽车维修时的安全保障.通过对液压举升机工作原理的分析,研究举升机举不起来和降不下去等故障原因.分析举升机液压系统污染来源和污染带来的危害,研究液压举升机日常维护和保养的方法.另外,介绍了延长举升机寿命和安全作业的方法.【期刊名称】《西安文理学院学报（自然科学版）》【年(卷),期】2018(021)003【总页数】4页(P32-35)【关键词】举升机;液压系统;维护【作者】汤海霞【作者单位】安徽工业经济职业技术学院机械与汽车工程学院,合肥230051【正文语种】中文【中图分类】TH171 举升机简介举升机在汽车维修保养行业中被广泛使用着，它用于将汽车从地面举升到合适的位置，以便工人进行故障诊断、维护保养.一般在汽车维修店、汽车修理厂、汽车4S 店都配有举升机.目前，市场上举升机是以液压举升机为主[1]，因为液压举升机可以设计同步机构，而且同步精度也比较高，从而使得举升机的安全性、平稳性都很好.常见的液压式举升机有两柱、四柱和剪式举升机，具体分类如表1[2].表1 液压举升机分类种类性能机械传动液压传动两柱举升机四柱举升机剪式举升机性能优势结构简单，价格便宜．安装快，空间条件简单．使用过程中无噪音，可根据不同车型设置支撑位置．可适用于大多数车型，具有快速起降的优势，适合于以保养为主的小型企业，也成为4S店的急需产品．制造精密，使用方便，不用时不占空间，受特约维修站的欢迎，未来举升机的发展方向．性能劣势举升质量有限，易发生汽车跌落或丝杠卡死等故障．支撑质量不足，适合中小型车辆．由于具有宽大的支撑装置，妨碍工作人员维修，需要空间大．台面不平、单边升降等危险．2 双柱举升机液压传动工作原理液压举升机克服了机械式举升机的结构复杂，而且在上升同步上做了各种改进设计，下面是几款举升机的原理(图1)[3].按下上升启动按钮，1YA得电电磁换向阀5左位工作，液压油从油箱、液压泵、节流阀、液控单向阀进入两液压缸，使得进入液压缸的流量相同，从而使前后汽车举升高度相同.当上升到需要的高度时，松开启动按钮，电磁换向阀失电油路自锁，举升机高度恒定.当需要下降时，按下下降启动按钮，电磁换向阀5右位工作，此时在汽车自重和液压泵压力的作用下，13、4液控单向阀打开，举升机缓慢下降.松开按钮后，举升机下降停止[4].现在有很多种举升机的液压传动机构的设计，确保举升机上升下降的同步精确性和安全性，设计了补油回路和机械锁回路，如图2.表2 电磁换向阀顺序动作电磁铁动作 1YA2YA3YA4YA5YA上升+-+--下降-++--停止锁紧-----17先接通+-++-18先接通+-+-+举升机的机械锁回路由油缸4、5和二位三通电磁阀6组成,补油回路由两个二位三通电磁阀13和16、液控单向阀12、溢流阀7及行程开关17和18组成.举升机液压回路电磁换向阀顺序动作可以使举升机上升、下降、停止锁紧补油，见表2.双油缸驱动的特点是板式链承载负荷和双保险机械自锁结构，它的安全系数大，确保举升时安全.设有补油回路，直接避免了可能产生的升降臂在重力情况下下降的情况，这种举升机经济效益好、结构简单、操作维修方便.图1 龙门双柱举升机液压系统原理图 1—液压泵；2、9—溢流阀；5、6、8—换向阀；7—调速阀；3—分流阀；13、4—液控单向阀；10—压力表；11、12—过滤器图2 双柱举升机液压补油回路和机械锁回路 1—液压泵；2、7—溢流阀；3、6、13、16—换向阀；4、5—油缸;8、9—调速阀；12—液控单向阀；10—单向阀；11过滤器；14、15—液压缸；17、18—行程开关3 作业过程中故障分析液压举升机降不下来的原因检查：过滤网、电磁阀阀芯网、调速阀阀芯是否有堵塞；机械保险是否打开，运动下方是否有机械障碍物卡住；相对运动的部件之间是否需要润滑(例如滑块或滚轮).举升机举不上来可能原因检查：液压泵是否已经磨损；举升重物是否超载；举升机立柱上方是否有机械物卡阻.举升机下降缓慢可能原因检查：液压油可能杂质过多需要更换，过滤网可能使用时间过长，需要更换，调速阀阀芯可能卡住，油管连接处可能堵塞.其他常见问题的原因：(1)工作时上升很缓慢：回油阀或电磁阀不能回位，油泵进油口的滤网被堵，油量不足.(2)举升机升到一定高度时，油缸中的消声器流出液压油来：油缸内的密封件有一定的损坏.(3)上升和下降都有爬行：油缸内有空气或润滑不良、滑块严重磨损.(4)不能下降：保险锁未解脱，同步不良，电磁阀或回油阀损坏，流量阀走位.(5)自动回落：检查回油阀、电磁阀、安全阀是否损坏，增大压力阀的压力.4 举升机一般保养检查举升机在日常保养中要进行如下检查：(1)地脚螺栓有无严重生锈、松动，双手推立柱有无晃动.螺纹拖垫有无变形，橡胶垫有无过度磨损.(2)摇臂轴有无过度磨损，卡簧是否好；摇臂有无过度下垂、过度变形，接口处无裂纹，长度限位功能正常；滑块有无严重磨损，立柱接触面有无严重磨损液压接头.(3)载重测试时仔细观察车辆升、LOCK、解锁、降的情况；安全锁上升过程动作有无正常，下降能否自动落在锁位，解锁功能是否正常.(4)电器功能是否正常，电缆无破损，按钮反应正常；摇臂锁离地是否能自动锁死，齿是否可靠啮合，落地能否自动解锁，弹簧卡簧有无生锈.(5)钢丝绳是否有跳丝、断丝；链条有无磨损、裂纹、黄油润滑.(6)油缸升降速度是否正常，有无异响，有无漏油，升顶活塞杆表面有无划痕、磨损；油管有无破损、泄漏，接口有无松动；液压油储油量是否正常.5 举升机液压系统的维护和保养液压系统是举升机的“心脏”，人的心脏负责供血，举升机的“心脏”负责为整机提供动力，环境污染是一方面，在使用中液压系统受污染的原因是多方面的，做好维护才是重中之重.举升机污染的来源有多个方面.周围环境中的污染物通过油箱的进气孔和注油孔等侵入系统，造成液压油污染；液压元件在制造、维修过程中带入的沙粒、铁屑、磨料、焊渣、绣片、油垢、面纱和灰尘等，虽经过清洗，但未清洗干净而残留下来，造成液压油污染.液压系统在工作过程中产生的金属微粒、密封材料磨损颗粒、涂料剥离片、水分、气泡及油液变质后的胶状生成物等，造成液压油污染.要保持举升机液压系统的干净.液压油被污染后，会出现很多不利的现象：元件的污染磨损、元件的堵塞与卡紧；产生振动、噪声、低速爬行和启动时突然前冲的现象；加速液压元件的氧化腐蚀、加速油液自身氧化变质.保养时液压元件、液压胶管、滤清器要认真清洗，高压风吹干后组装，要选择不掉纤维杂质的擦拭材料和击打面附着橡胶的专用铁锤.在系统运行过程中，应及时监测液压油的性能变化，确保及时换油，以延长液压系统寿命，避免发生系统故障.在长期工作过程中，由于水、空气、杂质和磨损物的进入，在温度、压力、剪切作用下，液压油的性能会下降，为了确保液压系统的正常运转，液压油应及时更换.一般外观不透明、浑浊、酸度>0.3、水分>0.1%、机械杂质>0.1%、色度变化>3时需要换液压油[5].除此之外，举升机每500 h更换一次液压油.当长期不用或使用不频繁时，可在1～1.5年时间内换油一次.资料显示，液压油的清洁度常用油液中的颗粒污染物含量来计算，5～15 μm的颗粒危害最大，大于15 μm引起元件卡死，50～100 μm由于无法进入液压元件的运动间隙，对磨损的影响不大，肉眼能看到的最小为80 μm，我国采用ISO4406标准制定了“液压传动油液固体颗粒污染等级代号”标准(GB/T14039-2002).清洁度是每升油里面含多少颗粒和颗粒的大小的一个计量单位，数字越低，清洁度越高.由于实际油液各尺寸段的污染程度不可能相同，因此被测油样的污染度按其中的最高等级来定[6].美国NAS1638清洁度检测标准用5个尺寸段来分段计数，可以很清楚地知道检测各尺寸段的清洁度的实际数据.举升机的作业应避免粗暴、冲击载荷和超载，因为这样会加重液压系统的负担，使得液压元件、油封和高压油管接头与胶管的压合处过早失效而缩短短举升机的使用寿命.举升时人员要离开车辆，按下举升启动按钮使举升机达到合适的位置，松开举升按钮，插入保险锁销，确保机构没问题才能安全作业.同时降落要慢，举升机不得频繁起落.6 总结液压系统在使用中难免受到污染，关键在于后期维护，保证液压油在使用过程中的清洁度，可通过液压油清洁度现场检测装置进行随时检测，从而提高举升机的使用寿命.随着社会和经济发展脚步的加快，在维护上更应细心，以免出现故障，影响正常使用.正确地操作方式，能够保证举升机的正常工作，最重要的是保证工作人员的安全.[参考文献][1] 刘燕梅.液压二次举升机设计分析[J].机电信息,2017(3):69-71.[2] 郭武,黄泽星,吴上生.汽车举升机的发展趋势分析[J].中国制造业信息化,2011,40(21):75-79.[3] 卫江.龙门双柱式液压举升机的液压系统建模仿真与控制研究[D].西安：西安电子科技大学,2008.[4] 上官红喜.一种汽车维修举升机的设计[J].液压与气动,2012(6):64-65.[5] 张宏友.液压与气动技术[M].大连：大连理工大学出版社,2010:13-14.[6] 陈超.叉车油箱制造工艺研究及优化[D].杭州：浙江工业大学,2015.。

汽车举升机标准
汽车举升机是用于汽车维修行业的汽车修理机械，在汽车维修养护中发挥着至关重要的作用。

以下是关于汽车举升机的一些标准：
产品分类和技术要求：行业标准《汽车举升机》（JT/T 155-2021）规定了汽车举升机的产品分类、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。

该标准适用于额定举升质量不大于20000千克的汽车举升机的设计、生产和检验，其他类型汽车举升机可参照使用。

高度和尺寸：举升机的高度一般在8米左右，四柱的高度为2米，龙门式的高度为7米。

举升机的宽度和长度则根据具体型号和用途有所不同。

例如，长8米，宽4米，高5米的房子能安装双柱汽车举升机。

使用注意事项：使用汽车举升机时，需要严格遵守操作规程。

例如，举升器不得频繁起落，支车时举升要稳，降落要慢，有人作业时严禁升降举升机，发现操作机构不灵或其他故障应及时报修等。

此外，根据功能的不同，汽车举升机可分为四轮定位型和平板式；按照占用的空间不同可分为地上式和地藏式。

地上式无需挖槽，适用于任何修理厂。

以上是关于汽车举升机的一些基本标准和使用注意事项。

在实际
使用中，还需要根据具体的车型和维修需求选择合适的举升机型号和操作方法。

S：表示对称配置
A：表示不对称配置
1.1 龙门订货型号说明：
型号
说明
TLTU10AT-S龙门双柱举升机
10000磅经济型对称安装标准高标准宽龙门式双柱举升机
TLTU10AT-SL龙门双柱举升机
10000磅经济型对称安装低高度标准宽龙门式双柱举升机
TLTU10AT-SN龙门双柱举升机
10000磅经济型对称安装标准高窄宽度龙门式双柱举升机
TLTU10AT-SLN龙门双柱举升机
10000磅经济型对称安装低高度窄宽度龙门式双柱举升机
TLTU10AT-A龙门双柱举升机
10000磅经济型不对称安装标准高标准宽龙门式双柱举升机
TLTU10AT-AL龙门双柱举升机
10000磅经济型不对称安装低高度标准宽龙门式双柱举升机
TLTU10AT-AN龙门双柱举升机
10000磅经济型不对称安装标准高窄宽度龙门式双柱举升机
TLTU10AT-ALN龙门双柱举升机
10000磅经济型不对称安装低高度窄宽度龙门式双柱举升机

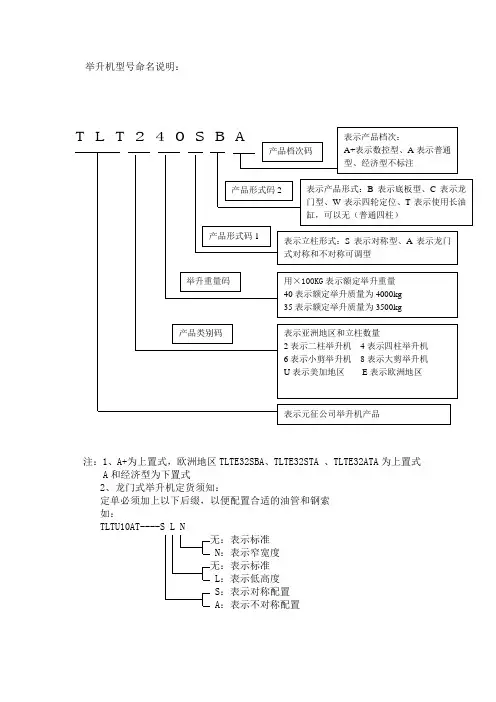

举升机型号命名说明：
注：1、A+为上置式，欧洲地区TLTE32SBA、TLTE32STA 、TLTE32ATA为上置式 A和经济型为下置式
2、龙门式举升机定货须知：
定单必须加上以下后缀，以便配置合适的油管和钢索
如：
TLTU10AT----S L N
无：表示标准
N：表示窄宽度Βιβλιοθήκη 无：表示标准L：表示低高度
