建筑三视图ppt课件
•建筑三视图基本概念与原理
•正投影图绘制技巧与规范
•剖面图与断面图绘制要点
•透视效果图制作技巧与展示
•建筑三视图在工程设计中的应用
•建筑三视图识图与审图能力培养
•总结回顾与拓展延伸
01
建筑三视图基本概念与原理三视图是建筑制图中常用的一种表达方式，包括主视图、俯视图和左视图三个基本视图。定义
能够全面、准确地表达建筑形体的形状、大小和空间位置关系，是建筑设计、施工和交流的重要工具。
作用三视图定义及作用三视图采用正投影法绘制，即投影线与投影面垂直，且投影线之间相互平行。
根据建筑形体的不同位置和形状，选择合适的投影面和投影方向，将建筑形体
向投影面进行投影，得到相应的视图。投影原理与方法
投影方法投影原理
视图间关系
主视图、俯视图和左视图之间存在长对正、高平齐、宽相等的对应关系。即主视图与俯视图长度相等，主视图与左视图高度相等，俯视图与左视图宽度相等。
视图转换
在实际应用中，可以根据需要将三视图进行相互转换。例如，将主视图转换为俯视图或左视图，或将俯视图转换为主视图或左视图等。转换时应遵循相应的
投影原理和视图间关系。视图间关系与转换
02
正投影图绘制技巧与规范
根据建筑形体选择合适的投影方向，通常选择正面、侧面或顶面作为投影面。
确定投影方向
绘制投影线
完善投影图
根据投影方向，将建筑形体的轮廓线、交线等投影到相应的投影面上。在投影面上补充必要的轮廓线、中心线、尺寸标注等，使投影图完整、清晰。0302
01正投影图绘制步骤线条使用
在绘制正投影图时，应使用细实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或轴线。
标注方法
在投影图上应标注必要的尺寸，包括定形尺寸、定位尺寸和总体尺寸。标注时应选
择合适的比例，使图纸清晰易读。线条使用及标注方法
梁体正投影图
梁体的正投影图通常呈现为长条
形，表示梁体的横截面形状和尺
寸。在绘制时应注意梁体的截面
形状和尺寸标注。柱体正投影图
柱体的正投影图通常呈现为矩形或正方形，表示柱体的顶面和底面。在绘制时应注意柱体的高度和宽度比例。墙体正投影图
..

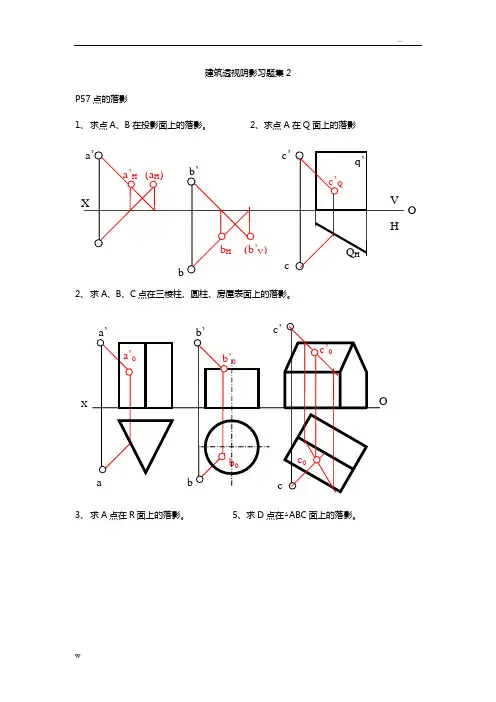

w 建筑透视阴影习题集2
P57点的落影
1、 求点A、B在投影面上的落影。 2、求点A在Q面上的落影
2、 求A、B、C点在三棱柱、圆柱、房屋表面上的落影。
3、 求A点在R面上的落影。 5、求D点在△ABC面上的落影。 c’
c QH q’
a’H (aH) a’
X VH O
bH (b’V) b’
b c’Q
a’
a a’0
X b’0
b0 b’
b c c’
c’0
c0 O
..
w X O c’
c r r’ a’R c”
aR Y
Y Z
..
w P59：直线的落影
1、 求AB在投影面上的落影。
2、 求AB、CD、EF在投影面上的落影。
X
a a’ b’
b c d c’ d’
O
e f e’ f’ X VH a’b’
a b a’
ab b’
a a’ b’
b a
b a’ b’
O
..
w 4、求AB在投影面和R面上的落影。 5、求AB、CD在投影面上的落影。
6、求ABC在投影面和台阶表面上的落影。
7.求AB在投影面和立体表面上的落影。 8、求AB在地面、墙面、屋面上的落影。 a a’ b’ c’
b c O
a
b d c a’ b’ d’
c’
X
X
a a’ b’
b RH r’
O
二维平面表达三维空间形体的方法
一、概述
随着科技的日益发展，对于视觉的需求也日益增加。在许多领域，我们需要用二维平面来表达三维空间的形体，比如建筑设计、动画制作、游戏开发等。二维平面表达三维空间形体的方法成为了一个备受关注的话题。本文将介绍一些常用的方法和技巧，希望能对大家有所帮助。
二、透视法
透视法是最常见、最直观的一种二维平面表达三维空间的方法。在透视法中，远离观察者的物体看起来较小，而靠近观察者的物体看起来较大，这种大小变化的规律使得画面具有了立体感。透视法的原理可以通过画一个正方形在不同位置上的投影来理解，这个正方形分别位于观察者的面前、左侧、右侧等位置时，得到的投影是不一样的。在实际应用中，我们通常会绘制一个或多个消失点来辅助进行透视画面的绘制，以便更准确地表现出三维空间的立体感。
三、投影法
投影法也是常用的一种二维平面表达三维空间的方法。在投影法中，我们可以通过不同方向的投影来表现三维物体的不同视角。投影法有平行投影和透视投影两种，其中平行投影更适合于工程制图和建筑设计等领域，而透视投影更适合于艺术创作和游戏开发等领域。无论是哪一种投影法，都需要通过计算和几何分析来确定物体在二维平面上的位置和形状，这对于初学者来说可能比较困难，但是只要掌握了正确的方法和技巧，就能够轻松地表现出三维空间的形体。
四、正交投影
正交投影是一种特殊的投影法，它可以将三维空间的物体投影到二维平面上，并且保持物体在投影中的大小和比例不变。正交投影在工程制图和建筑设计中使用得比较多，因为它可以准确地表现出物体的形状和尺寸。在使用正交投影时，我们需要通过调整观察点和视图矩阵来达到想要的投影效果，这需要一定的经验和技巧。正交投影也可以结合多种绘图技巧，比如阴影处理和线条处理等，来增加画面的真实感和立体感。
五、立体视图
立体视图是一种通过将物体在不同角度上的投影叠加在一起，来呈现出立体感的技术。通过使用立体视图，我们可以更加清晰和直观地看到物体的各个部分，这对于工程设计和产品展示非常有用。在绘制立体视图时，我们需要确定物体的主视图、俯视图和侧视图等，然后将它们按照比例和位置正确地叠加在一起，最后得到一个完整的立体视图。虽然绘制立体视图需要一定的技术和经验，但是只要掌握了正确的方法和步骤，就能够轻松地表现出三维空间的形体。
建筑透视智慧树知到期末考试答案章节题库2024年北京交通大学
1. 主点宜在画面中部的1/3范围内。（ ）
答案:对
2. 建筑物的主要立面和画面的倾角φ愈小，倾角愈大，透视消失愈快，图形变化越平缓。（ ）
答案:错
3. 当建筑物立面和画面的夹角φ为0°时，所得的透视图为一点透视。（ ）
答案:对
4. 绘制透视时，先确定站点，然后确定画面，或先确定画面，然后确定站点。（ ）
答案:对
5. 若画面宽为B，视距则以（1.5-2）B为宜。（ ）
答案:对
6. 在画建筑形体的透视图时，视角以90°左右为佳。（ ）
答案:错
7. 视点、画面和物体是形成透视图的三要素。（ ）
答案:对
8. 如画室内透视，由于受到空间的限制，视角可稍大于60°，但也不宜超过90°。（ ）
答案:对
9. 画建筑物的两点透视时，建筑物的主要立面和画面的倾角φ愈小，水平线的灭点愈远，透视消失平缓，主要立面的透视轮廓愈宽阔（ ）
答案:对
10. 若画面宽为B，视距则以（1.5-2）B为宜，此时的视角在28°-37°之间。（ ）
答案:对
11. 透视图上一点透视中灭点即主点位置。（ ）
答案:对
12. 画面平行线，直线上各段之比不一定等于其透视各线段之比。（ ）
答案:错
13. 透视图上视点的画面投影点为站点。（ ）
答案:错
14. 透视图中基线为画面与基面的相交线。（ ）
答案:对
15. 透视图上站点是视点的水平投影。（ ）
答案:对
16. 透视图中的基线与视平线平行。（ ）
答案:对 17. 全长透视相交法是将平面图中的两组主方向的所有直线均延长到与画面相交，求得全部迹点，然后求出两组直线的全长透视，并将这些全长透视对应相交的交点相连，完成透视作图。（ ）
答案:对
18. 透视图中视点与站点的距离为视高。（ ）
答案:对
19. 透视图中的视线并不一定过视点。（ ）
答案:错
20. 透视图绘制的基本步骤，先绘制形体的基透视，再利用真高线绘制形体的透视高度。（ ）
