专题练习：杠杆力臂作图

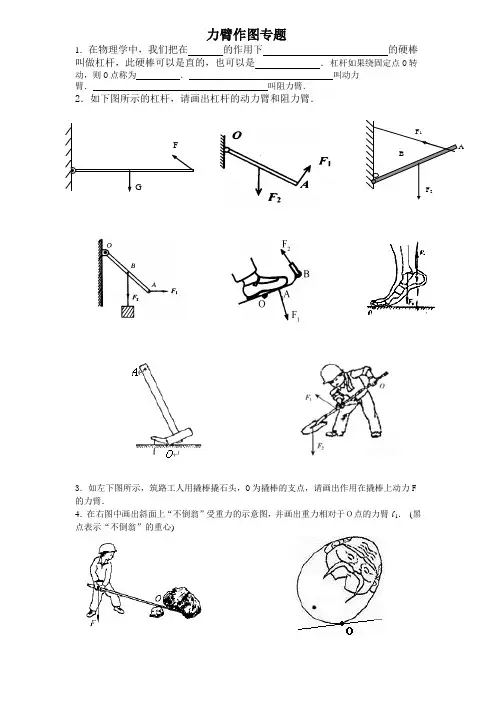

力臂作图专题

1．在物理学中，我们把在 的作用下 的硬棒叫做杠杆，此硬棒可以是直的，也可以是 ．杠杆如果绕固定点O转动，则O点称为 ． 叫动力臂． 叫阻力臂．

2．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．

3．如左下图所示，筑路工人用撬棒撬石头，O为撬棒的支点，请画出作用在撬棒上动力F的力臂．

4．在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l 1． (黑点表示“不倒翁”的重心)

F

G

F2 O F1

A B

5．在下图中，画出动力F1的力臂和阻力F2的示意图, 以及阻力臂

6．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。

8．如图，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

9．如图，作出右上图的杠杆受到动力和动力臂。

10．左下图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．

11.杠杆AB处于平衡状态，请作出力臂L对应的力的示意图．

12．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．

F

G

（1） （2） （3） F2 O F1

A B

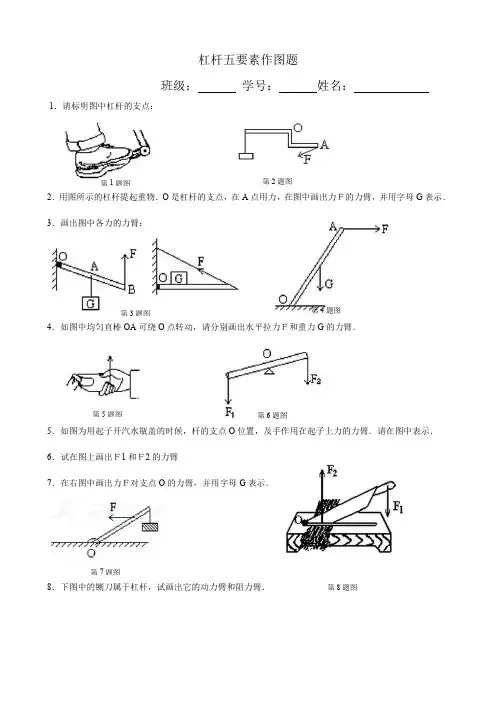

杠杆五要素作图题班级：学号：姓名：

1．请标明图中杠杆的支点：

2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．

3．画出图中各力的力臂：

4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．

5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．

6．试在图上画出Ｆ1和Ｆ2的力臂

7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．

8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．第1题图第2题图

第3题图第4题图

第5题图第6题图

第7题图

第8题图9．画出并标明图中Ｆ、G对支点O的力臂．

10．画出图中各力的力臂．

11．画出图中Ｆ1和Ｆ2的力臂G1和G2．

12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）

13．图中杠杆所受的重力G和拉力Ｆ的力臂．

14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．

15．画出图中，加在杠杆上的动力Ｆ的力臂．

16．如图所示，试画出杠杆OA所受力的力臂（OA

杆的质量忽略不计）第9题图第10题图

第11

题图第12题图

第13

题图第14题图

第15

题图第15题图第16题图

B

oPM

Q

A

图12杠杆问题：

①找支点O（转动时不动点）

②画力的作用线（延长动力、阻力的虚线）

③过支点作力的作用线的垂线段

④标力臂（大括号、字母l）

⑤分析计算：F1l1=F2l2或F1=F2l2/l1关于力的补充：

力方向问题：支点在中间，力方向相同；支点在旁边，力方向相反；

最小力问题：最远点与支点连线垂直；

杠杆中力变化问题：

①F始终垂直杠杆：例1：一根直杆可绕轴O转动，在直杆的中点挂一重物，在

杆的另一端施加一个方向始终与杠杆垂直的力F，如图所示，当直杆从竖直位置

慢慢抬到水平位置的过程中，力F的大小变化情况应是………()

A．一直增大B．一直减小C．先增大后减小D．不变

②F始终水平向右：例2：一根直杆可绕轴转动，在直杆的中点挂一重物，在

第1页（共16页）

2019年中考物理专题复习——力学—杠杆力臂作图

答案解析

1．（2018•盘锦）请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。

【分析】①重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；

②杠杆可以绕某一固定点转动，这个固定点就是支点；

③力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。

【解答】解：

①重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；

②定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；

③图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂L。

如图所示：

【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根据力臂的定义正确画出力臂。

2．（2018•曲靖）在如图中，L1是动力臂，作出动力F1。

第2页（共16页）

【分析】支点O、动力臂L1已知，根据力臂的作法：从支点向动力的作用线作垂线段，作出动力F1的示意图。

【解答】解：过动力臂L1的右端作它的垂线，与杠杆相交于一点A，即动力F1的作用点；由于F2使杠杆沿逆时针方向转动，所以F1应使杠杆沿顺时针方向转动，即F1的方向应垂直于L1向下，如图所示：

【点评】此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。

3．（2018•德州）手机自拍已成一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。请在图中画出：

（1）施加在A点最小的动力F1

（2）力F2的力臂L2

【分析】力臂是从支点到力的作用线的距离；当动力的力臂最大时，动力是最小的。

【解答】解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：

精品文档

随意编辑 2018年中考物理专题复习------杠杠的力臂作图

规律方法小结:(1)杠杆力臂的作图可按以下几步完成：首先在杠杆示意图上，确定支点O；画出力的作用线，再从支点O向力的作用线作垂线，从支点到力的作用线的距离就是力臂，力臂用实线或虚线表示，在旁边用字母l1和l2，分别表示动力臂和阻力臂，并标上垂直符号。(2)作图时一定要注意力臂是从支点到力的作用线的距离，而不是从支点到力的作用点的距离。

典题欣赏:

1．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。

2．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2。

3．如图阳阳同学做俯卧撑时的示意图，他重500N，A点为重心，请画出以O点为支点时重力G的力臂L和水平地面对手的支持力F的示意图。

4．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2。

5．如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L。

6．如图所示的杠杆中，O为支点，在一个最小的拉力F1的作用下，在图示位置保持静止，请在图中画出最小拉力F1的示意图和力F2的力臂l2。 精品文档

随意编辑

7．如图甲所示为一种夹碗器，其中AOB相当于一根杠杆。图乙为其简化的示意图，图中O点为支点，F2为夹碗时杠杆所受阻力。请在图乙中画出夹碗时作用在A点的最小动力F1、动力臂11和阻力臂l2。

8．如图是一种常见的晾衣夹，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请在图中画出作用在A点的最小动力F1及其力臂l1，并作出阻力臂l2。

9．图甲是一种夹子，被夹的物体可以放在A、B、C三点中的任意一点，OD相当于杠杆，O是支点，其简化图如图乙所示。

（1）同一物体放在A、B、C三点中，其中有一点可以使杠杆最省力，请在该点画出阻力F2的大致方向
