空调水系统安装工程检验批质量验收记录表

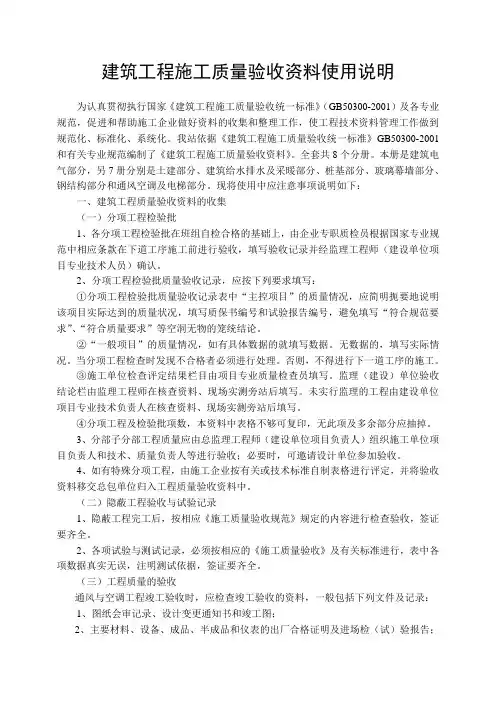

建筑工程施工质量验收资料使用说明

为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。我站依据《建筑工程施工质量验收统一标准》GB50300-2001和有关专业规范编制了《建筑工程施工质量验收资料》。全套共8个分册。本册是建筑电气部分，另7册分别是土建部分、建筑给水排水及采暖部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。现将使用中应注意事项说明如下：

一、建筑工程质量验收资料的收集

（一）分项工程检验批

1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。

2、分项工程检验批质量验收记录，应按下列要求填写：

①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。

②“一般项目”的质量情况，如有具体数据的就填写数据。无数据的，填写实际情况。当分项工程检查时发现不合格者必须进行处理。否则，不得进行下一道工序的施工。

③施工单位检查评定结果栏目由项目专业质量检查员填写。监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。

④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。

3、分部子分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。

4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。

风管系统安装工程检验批质量验收记录表 （送、排风，防排烟，除尘系统） 单位(子单位)工程名称 分部(子分部)工程名称 送排风系统 验收部位 制冷机房排风系统风管 施工单位 项目经理 分包单位 / 分包项目经理 / 施工执行标准名称及编号 《通风与空调工程施工工艺标准》 施工质量验收规范的规定 施工单位检查 评定记录 监理(建设)单位 验收记录

主控项目 1 风管穿越防火、防爆墙 第6.2.1条 /

2 风管安装 第6.2.2条 合格 3 易燃、易爆环境风管 第6.2.2-2条 / 4 室外立管的固定拉索 第6.2.2-3条 / 5 高于80℃风管系统 第6.2.3条 / 6 风管部件安装 第6.2.4条 合格 7 风管严密性检验 第6.2.8条 合格 8 手动密闭阀安装 第6.2.9条 /

一般项目 1 风管系统的安装 第6.3.1条 符合要求

2 无法兰风管系统的安装 第6.3.2条 符合要求 3 风管连接的水平、垂直质量 第6.3.3条 符合要求 4 风管的支、吊架安装 第6.3.4条 符合要求 5 铝板、不锈钢板风管安装 第6.3.1-8条 / 6 非金属风管安装 第6.3.5条 / 7 风阀安装 第6.3.8条 符合要求 8 风帽安装 第6.3.9条 / 9 吸、排风罩安装 第6.3.10条 符合要求 10 风口安装 第6.3.11条 符合要求

施工单位检查评定结果 专业工长(施工员) 施工班组长 耿利军 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 监理工程师 （建设单位项目专业技术负责人）： 年 月 日

技术资料整理

附录A：室内给水系统施工质量控制

A1 材料、构配件进场检验记录

A2 设备开箱检验记录

A3 设备及管道附件试验记录

A4 预检工程检查记录

A5 隐蔽工程检查记录

A6 （水箱）灌水试验记录

A7 强度严密性试验记录

A8 通水试验记录

A9 吹（冲）洗（脱脂）试验记录

A10 设备单机试运转记录

A11 室内给水管道及配件安装工程检验批质量验收记录表

A12 给水设备安装工程检验批质量验收记录表

附录A1-1 室内给水系统材料、构配件进场检验记录

材料、构配件进场检验记录

表C4-1 编 号 05-C4-001

工程名称 ╳ ╳ ╳ 工程 检验日期 ╳ ╳年╳月╳日

序号 名 称 规格型号 进场数量 生产厂家 检验项目 检验结果 备注 合格证号

1 衬塑复合钢管 DN100 60m ╳ ╳厂

合格证：╳ ╳ 外观、质量证明文件 合格

2 衬塑复合钢管 DN70 24m ╳ ╳厂

合格证：╳ ╳ 外观、质量证明文件 合格

3 衬塑复合钢管 DN50 36m ╳ ╳厂

合格证：╳ ╳ 外观、质量证明文件 合格

4 衬塑三通 DN100*70

DN70*50 36个 ╳ ╳厂

合格证：╳ ╳ 外观、质量证明文件 合格

5 衬塑弯头 DN100～50 50个 ╳ ╳厂

合格证：╳ ╳ 外观、质量证明文件 合格

检验结论

以上材料、构配件经外观检查合格。材质、规格型号及数量经复检符合设计、规范要求，产品质量证明文件齐全。

签字栏 建设（监理）单位 施工单位 ╳ ╳ ╳公司

专业质检员 专业工长 检验员

╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳

本表由施工单位填写并保存。

附录A1-2 室内给水系统材料、构配件进场检验记录

材料、构配件进场检验记录

表C4-1 编 号 05-C4-002

工程名称 ╳ ╳ ╳ 工程 检验日期 ╳ ╳年╳月╳日

常用检验批质量验收记录表格

统表

1,施工现场质量管理检查记录 津资统表零

2,单位（子单位）工程质量竣工验收记录 津资统表一

3，单位（子单位）工程质量控制资料合成记录 津资统表二

4，单位(子单位)工程安全和功能检验资料核查及

主要功能抽查记录 津资统表三

5，单位（子单位)工程观感质量检查记录 津资统表四

6，_______分部（子分部）工程质量验收记录 津资统表五

7,_______分部工程质量验收记录 津资统表六

一、地基与基础工程

1、无支护土方

土方开挖工程检验批质量验收记录 津资JYP1—01

土方回填工程检验批质量验收记录 津资JYP1—02

2、支护土方

排桩墙支护工作检验批质量验收记录

Ⅰ，重复使用钢板桩（Ⅰ） 津资JYP1—03

Ⅱ，混凝土板桩（Ⅱ) 津资JYP1-04

降水与排水工程检验批质量验收记录 津资JYP1-05

地下连续墙工程检验批质量验收记录 津资JYP1—06

锚杆及图钉墙支护工程检验批质量验收记录 津资JYP1—07

加筋水泥土桩墙支护工程检验批质量验收记录 津资JYP1-08
