空调水系统安装检验批(非金属管道)

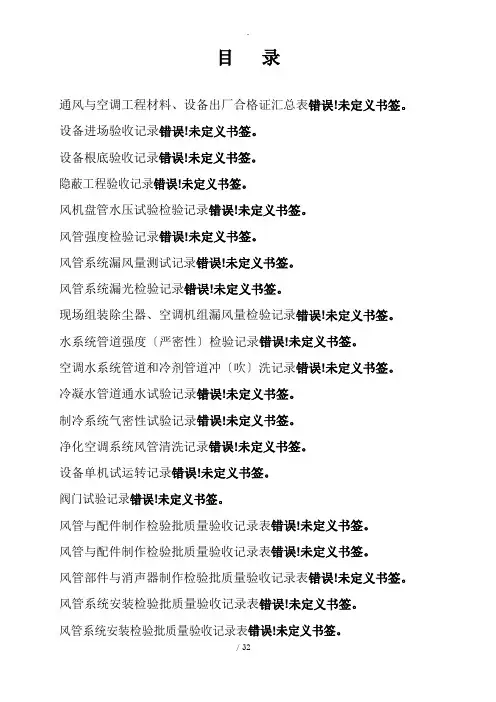

目录通风与空调工程材料、设备出厂合格证汇总表错误!未定义书签。

设备进场验收记录错误!未定义书签。

设备根底验收记录错误!未定义书签。

隐蔽工程验收记录错误!未定义书签。

风机盘管水压试验检验记录错误!未定义书签。

风管强度检验记录错误!未定义书签。

风管系统漏风量测试记录错误!未定义书签。

风管系统漏光检验记录错误!未定义书签。

现场组装除尘器、空调机组漏风量检验记录错误!未定义书签。

水系统管道强度〔严密性〕检验记录错误!未定义书签。

空调水系统管道和冷剂管道冲〔吹〕洗记录错误!未定义书签。

冷凝水管道通水试验记录错误!未定义书签。

制冷系统气密性试验记录错误!未定义书签。

净化空调系统风管清洗记录错误!未定义书签。

设备单机试运转记录错误!未定义书签。

阀门试验记录错误!未定义书签。

风管与配件制作检验批质量验收记录表错误!未定义书签。

风管与配件制作检验批质量验收记录表错误!未定义书签。

风管部件与消声器制作检验批质量验收记录表错误!未定义书签。

风管系统安装检验批质量验收记录表错误!未定义书签。

风管系统安装检验批质量验收记录表错误!未定义书签。

风管系统安装检验批质量验收记录表错误!未定义书签。

通风机安装检验批质量验收记录表错误!未定义书签。

风与空调设备安装检验批质量验收记录表错误!未定义书签。

通风与空调设备安装检验批质量验收记录表错误!未定义书签。

通风与空调设备安装检验批质量验收记录表错误!未定义书签。

空调制冷系统安装检验批质量验收记录表错误!未定义书签。

空调水系统安装检验批质量验收记录表错误!未定义书签。

空调水系统安装检验批质量验收记录表错误!未定义书签。

空调水系统安装检验批质量验收记录表错误!未定义书签。

工程系统调试验收记录表错误!未定义书签。

通风与空调工程材料、设备出厂合格证与进场检验〔试验〕报告汇总表B-4-1序材料设合格证进场检验使用部位规格型号单位数量生产厂家备名称编号报告编号〔系统〕号12345678建设单位施工单位工程名称单位〔分部〕工程设备名称型号、规格系统编号装箱单号设备检查1、包装2、设备外观3、设备零部件4、其它技术文件检查.910111213141516技术负责人：质检员：年月日设备进场验收记录B-4-21、装箱单份X2、合格证份X3、说明书份X4、设备图份X5、其它存 在问题与处理意见检查人员：建设〔监理〕单位 代 表：施工单位工程经理：年 月 日 年 月 日6 根底混凝土标号 7根底外观检查状况设 备 基 础 验 收 记 录B-4-3工程名称 部位或设备编号图号 建设单位 验收日期 施工单位项次 工程允许偏差〔mm 〕实测数值〔mm 〕 1革除坐标位置纵、横轴线±202根底不同点标高 ＋0－203根底平面外形尺寸20每米54 根底平面水平度全长105预留地脚螺栓孔 中心位置深度 10 －20孔垂直度10工程名称施工单位分项工程名称工程经理隐蔽工程名称专业工长隐蔽工程的质量要求隐蔽验收依据隐蔽工程部位、施工单位自查记录规格型号监理〔建设〕单位验收记录施工单位自查结论土建工程负责人：安装工程负责人：年月日监理〔工程〕单位验收结论监理工程师〔建设单位专业负责人〕：年月日隐蔽工程验收记录B-4-4施工单位检查意见：施工单位工程技术负责人：质检员：年月日监理〔建设〕单位验收结论：监理工程师〔建设单位工程负责人〕：年月日.风机盘管水压试验检验记录B-4-5 工程名称分项工程名称施工单位验收部位专业施工员试验台数编号型号工作压力〔MPa〕试验压力〔MPa〕持续时间〔min〕试验状况检查结果试验人员施工单位检查意见：试验日期工程专业质量检查员；监理〔建设〕单位验收结论：年月日监理工程师：〔建设单位工程专业技术负责人〕年月日.风管强度检验记录B-4-6 工程名称分项工程名称施工单位专业施工员系统编号部位风管级别工作压力〔Pa〕试验压力〔Pa〕持续时间规定要求检查结果接缝处无开裂试验人员试验日期施工单位检查意见：工程名称 分项工程名称 施工单位 专业施工员 风管级别试验压力〔Pa 〕 系统总面积〔m 3〕 系统总面积漏风量 〔m3/m2.h 〕 试验总面积〔m 2〕 实测单位面积漏风量〔m 3/m 2.h 〕 系统测定分段数试验日期检测区段图示：试验人员试验日期 施工单位检查意见：工程专业质量检查员：年月日.工程专业质量检查员： 年月日监理〔建设〕单位验收结论： 监理工程师：〔建设单位工程专业技术负责人〕年 月日风管系统漏风量测试记录B-4-7序 分段外表积 试验压力 实际漏风量 号 Ⅰ 〔m 2〕〔Pa 〕〔m 3/h 〕Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ监理工程师：〔建设单位工程专业技术负责人〕年月日工程名称 分项工程名称 施工单位 验收部位 专业施工员风管系统类别外形系统编号 风管级别 检查结果试验人员施工单位检查意见：试验日期工程专业质量检查员： 年 月 日风管系统漏光检验记录B-4-8接缝长度 每 10m 平均百米接 严密性检〔m 〕 漏光点数 缝漏光点数 查要求 低压系统：每 10m 接缝,漏光点不大于 2 处, 且 100m 接 缝平均不大于 16 处为 合格.中压 系统：每 10m 接缝,漏 光点不大于 1 处,且 100m 接缝 平均不大于 8 处为合格.监理工程师：〔建设单位工程专业技术负责人〕年月日现场组装除尘器、空调机组漏风量检验记录B-4-9 工程名称分项、分部工程名称施工单位专业〔施工员〕设备名称型号、规格额定风量〔m3/h〕工作压力〔Pa〕允许漏风量〔m3/h〕允许漏风率〔%〕测试压力〔Pa〕实测漏风量〔m3/h〕序号检测区段图示：分段外表积〔m2〕试验压力〔Pa〕实际漏风量〔m3/h〕ⅠⅡⅣⅤⅥⅦⅧ试验人员施工单位检查意见：试验日期工程专业质量检查员：年月日监理〔建设〕单位验收结论：试验过程试验人员试验日期施工单位检查意见：工程专业质量检查员：年月日.监理工程师：〔建设单位工程专业技术负责人〕年月 日水系统管道强度〔严密性〕检验记录B-4-10 工程名称 分项工程名称 施工单位 验收部位 专业施工员管道材质压力表编号管线编 号部位准确度试验介质测量 X 围工作压力 试验压力 〔MPa 〕 〔MPa 〕 检定有效日期持续时间 压降〔min 〕 〔MPa 〕试验结果监理〔建设〕单位验收结论：监理工程师：〔建设单位工程专业技术负责人〕年月日空调水系统管道和冷剂管道冲〔吹〕洗记录B-4-11工程名称建设单位分项分部工程名称系统编号部位冲〔吹〕洗介质名称与材质型号与规格单位数量工作介质冲〔吹〕洗标准与规定冲〔吹〕洗方法冲〔吹〕洗标准冲〔吹〕洗结果标准依据冲〔吹〕洗过程与状况：试验人：年月日工程名称 分项工程名称部位 设备名称 型号与规格数量〔台〕通水点数 通水方法 通水标准 通水结果 标准依据 试验说明：冷凝水管道通水试验记录建设单位施工单位系统编号通水试验标准与规定 每点通水量〔kg 〕连续通水次数B-4-12总计〔台〕试验人： 年 月 日冲〔吹〕洗结论： 试验结论：技术负责人：质量检查员：监理工程师〔建设单项专业负责人〕：年月日年月日制冷系统气密性试验记录B-4-13工程名称 分项、分部工程名称施工单位 验收部位专业施工员 气密性试验管道编号试验部位试验介质 试验压力〔MPa 〕定压时间〔Mpa 〕 试验结果真空试验 管道编号 试验部位设计真空度 〔KPa 〕试验真空度 〔KPa 〕 定压时间 〔h 〕试验结果充制冷剂试验管道编号试验部位充制冷剂压力〔MPa 〕检漏仪器补漏位置试验结果试验人员 试验日期试验结论： 试验结论：技术负责人： 监理工程师质量检查员：〔建设单项专业负责人〕：年月日年月 日管线系统编号 系统干净度 清洗工具 清洗次数清洗时间效果检查试验人员施工单位检查意见：试验日期工程专业质量检查员： 年 月 日.施工单位检查意见：工程专业质量检查员：年月日监理〔建设〕单位验收结论：监理工程师：〔建设单位工程专业技术负责人〕年月日净化空调系统风管清洗记录B-4-14工程名称 分项工程名称 施工单位专业施工员监理工程师：〔建设单位专业技术负责人〕年 月 日工程名称 分项工程名称 施工单位 专业施工员序 号系统 编号 设备名称 运行 时间 〔h 〕 设备转速〔r/min 〕 功率〔kw 〕 电流〔A 〕 额定 值 实测 值 铭牌 实测额定 值 实测值轴承 电机温升 温升〔℃〕 〔℃〕 试验人员施工单位检查意见：试验日期工程专业质量检查员： 年 月 日设备单机试运转记录B-4-15监理工程师：〔建设单位工程专业技术负责人〕年月日阀门试验记录B-4-16 工程名称分项工程名称施工单位验收系统名称压力表编号准确度测量X 围名称/规格试验介质试验压力〔MPa〕试验时间〔min〕压降〔MPa〕试验结果试验过程：试验人员试验日期施工单位检查意见：工程专业质量检查员：年月日监理〔建设〕单位验收结论：监理工程师：〔建设单位工程专业技术负责人〕年月日080101 080201 080301 080401 080501B —04—1风管与配件制作检验批质量验收记录表<金属风管>GB50243-2023〔Ⅰ〕单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定主控工程一般工程验收部位工程经理分包工程经理施工单位检查评定记录监理<建设>单位验收记录施工单位检查评定结果专业工长〔施工员〕 施工班组长1 材质种类、性能与厚度 第 4.2.1 条2 防火风管材料与密封垫材料 第 4.2.3 条 3 风管强度与严密性、工艺性检测 第 4.2.5 条4 风管的连接 第 4.2.6 条5 风管的加固第 4.2.10 条 6 矩形弯管制作与导流片 第 4.2.12 条 7 净化空调风管 第 4.2.13 条 1 圆形弯管制作第 4.3.1-1 条 2 风管外观质量和外形尺寸 第4.3.1-2.条3 3 焊接风管 第 4.3.1-4 条 4 法兰风管制作 第 4.3.2 条 5 铝板或不锈钢板风管 第 4.3.2-4 条 6 无法兰圆形风管制作 第 4.3.3 条 7无法兰矩形风管制作第 4.3.3 条 8 风管的加固 第 4.3.4 条 9 净化空调风管 第 4.3.11 条工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日080101 080201 080301 080401 080501B —04—2风管与配件制作检验批质量验收记录表<非金属、复合材料风管>GB50243-2023〔Ⅱ〕单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定主控工程验收部位工程经理分包工程经理施工单位检查评定记录监理<建设>单位验收记录第 4.2.11 条 8 矩形弯管制作与导流片 第 4.2.12 条 9 净化空调风管 第 4.2.13 条 1 风管制作 第 4.3.1 条2硬聚氯乙烯风管 第 4.3.5 条 一 3 有机玻璃钢风管 第 4.3.6 条 般 4 无机玻璃钢风管 第 4.3.7 条 项 5 砖、混凝土风管 第 4.3.8 条 目 6 双面铝箔绝热板风管 第 4.3.9 条 7铝箔玻璃纤维板风管 第 4.3.10 条8净化空调风管第 4.3.11 条施工单位检查评定结果专业工长〔施工员〕施工班组长1 材质种类、性能与厚度 第 4.2.2 条 2 复合材料风管的材料第 4.2.4 条 3 风管强度与严密性工艺性检测 第 4.2.5 条 4 风管的连接第 4.2.7 条 5 复合材料风管法兰连接 第 4.2.8 条 6砖、混凝土风道的变形缝 第 4.2.9 条7风管的加固第 4.2.10 条工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日风管部件与消声器制作检验批质量验收记录表080105080405080505GB50243-2023 B—04—3 单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位分包单位施工执行标准名称与编号验收部位工程经理分包工程经理监理<建设>施工质量验收规X 的规定1一般风阀第5.2.1 条2电动风阀第5.2.2 条主3防火阀、排烟阀〔口〕第5.2.3 条控4防爆风阀第5.2.4 条项5净化空调系统风阀第5.2.5 条目6特别风阀第5.2.6 条7防排烟柔性短管第5.2.7 条8消防弯管、消声器第5.2.8 条1调整风阀第5.3.1 条2止回风阀第5.3.2 条3插板风阀第5.3.3 条4三通调整阀第5.3.4 条一5风量平衡阀第5.3.5 条般6风罩第5.3.6 条项7风帽第5.3.7 条目8矩形弯管导流叶片第5.3.8 条9柔性短管第5.3.9 条10 消声器第5.3.10 条11 检查门第5.3.11 条12 风口验收第5.3.12 条专业工长〔施工员〕施工单位检查评定结果施工单位检查评定记录施工班组长单位验收记录工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日.080103 080203 080303 080403 080503B —04—4风管系统安装检验批质量验收记录表<送、排风,防排烟,除尘系统>GB50243-2023〔Ⅰ〕单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定1 风管穿越防火、防爆墙 第 6.2.1 条2 风管内严禁其他管线穿越 第 6.2.2 条 主3 易燃、易爆环境风管 第 6.2.2-2 条 控4 室外立管的固定拉索 第 6.2.2-3 条 项5 高于 80℃风管系统 第 6.2.3 条 目 6风管部件安装 第 6.2.4 条7 手动密闭阀安装 第 6.2.9 条8 风管严密性检验 第 6.2.8 条 1 风管系统安装 第 6.3.1 条 2 无法兰风管系统安装 第 6.3.2 条3风管连接的水平、垂直质量 第 6.3.3 条 一 4 风管支、吊架安装 第 6.3.4 条般 5 铝板、不锈钢板风管安装 第 6.3.1-8 条项 6 非金属风管安装 第 6.3.5 条 目 7 风阀安装 第 6.3.8 条 8风帽安装第 6.3.9 条9 吸、排风罩安装第 6.3.10 条10 风口安装第 6.3.11 条 专业工长〔施工员〕施工单位检查评定结果验收部位工程经理分包工程经理施工单位检查评定记录施工班组长监理<建设>单位验收记录监理〔建设〕单位验收结论工程专业质量检查员：年月日专业监理工程师：〔建设单位工程专业技术负责人〕：年月日080403B —04—5.风管系统安装检验批质量验收记录表<空调系统>GB50243-2023〔Ⅱ〕单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定专业工长〔施工员〕验收部位工程经理分包工程经理施工单位检查评定记录施工班组长监理<建设>单位验收记录施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日风管系统安装检验批质量验收记录表1 风管穿越防火、防爆墙〔楼板〕 第 6.2.1 条2 风管内严禁其他管线穿越 第 6.2.2-1 条 主3 易燃、易爆环境风管 第 6.2.2-2 条 控4 室外立管的固定拉索 第 6.2.2-3 条项 5 高于 80℃风管系统 第 6.2.3 条 目 6 风管部件安装 第 6.2.4 条 7 手动密闭阀安装 第 6.2.9 条8 风管严密性检验 第 6.2.8 条 1 风管系统安装 第 6.3.1 条 2 无法兰风管系统安装 第 6.3.2 条3 风管连接的水平、垂直质量 第 6.3.3 条 一4 风管支、吊架安装第 6.3.4 条 般 5 铝板、不锈钢板风管安装第 6.3.1-8 条 项 6 非金属风管安装 第 6.3.5 条 目 7 复合材料风管安装 第 6.3.6 条 8 风阀安装 第 6.3.8 条9 风口安装 第 6.3.11 条10 变风量末端装置安装第 7.3.20 条<净化空调系统>.GB50243-2023080503B —04—6单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定〔Ⅲ〕验收部位工程经理 分包工程经理施工单位检查评定记录监理<建设> 单位验收记录主控工程一般工程风口安位置和标高不应大于 10m 10 装允许 水平度偏差垂直度施工单位检查评定结果不应大于 3/1000 不应大于 2/1000专业工长〔施工员〕工程专业质量检查员：年月日施工班组长监理〔建设〕单位验收结论 专业监理工程师：〔建设单位工程专业技术负责人〕：年月日通风机安装检验批质量验收记录表GB50243-20231 风管穿越防火、防爆墙 第 6.2.1 条2 风管安装第 6.2.2 条 3 高于 80℃风管系统 第 6.2.3 条 4 风管部件安装 第 6.2.4 条 5 手动密闭阀安装 第 6.2.9 条 6净化风管安装 第 6.2.6 条 7 真空吸尘系统安装 第 6.2.7 条 8 风管严密性检验 第 6.2.8 条 1 风管系统的安装 第 6.3.1 条 2 无法兰风管系统的安装 第 6.3.2 条 3 风管安装的水平、垂直质量 第 6.3.3 条 4 风管的支、吊架 第 6.3.4 条 5 非金属风管安装 第 6.3.5 条 6 复合材料风管安装第 6.3.6 条 7风阀的安装第 6.3.8 条 8 净化空调风口的安装 第 6.3.12 条9 真空吸尘系统安装 第 6.3.7 条B—04—7单位〔子单位〕工程名称 分部〔子分部〕工程名称验收部位080107 080207 080306 080407 080507 .单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定主控工程验收部位工程经理 分包工程经理施工单位检查评定记录监理<建设> 单位验收记录— 5 通风机安装允许偏差<mm>般 <1>中心线的平面位移 10 项 <2>标高±10 目 <3>皮带轮轮宽中心平面偏移 1<4> 传 动 纵向 0.2/1000 轴水平度 横向0.3/1000 <5> 联 轴 两轴芯径向位移 0.05器 两轴线倾斜0.2/1000专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日风与空调设备安装检验批质量验收记录表<通风系统>GB50243-2023〔Ⅰ〕080304B —04—81通风机安装 第 7.2.1 条2通风机安全措施 第 7.2.2 条 1 叶轮与机壳安装 第 7.3.1-1 条 2 轴流风机叶片安装 第 7.3.1-2 条 3 隔振器地面 第 7.3.1-3 条 4隔搬器支吊架 第 7.3.1-4 条单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位分包单位施工执行标准名称与编号验收部位工程经理分包工程经理.施工单位分包单位施工执行标准名称与编号施工质量验收规X 的规定主控工程工程经理分包工程经理施工单位检查评定记录监理<建设>单位验收记录2除尘设备安装允许偏差〔mm〕〔1〕平面位移≤10 〔2〕标高±10一般〔3〕垂直度每料≤2总偏差≤10项3现场组装静电除尘器安装第7.3.6 条目4现场组装布袋除尘器安装第7.3.7 条5消声器安装第7.3.13 条6空气过滤器安装第7.3.14 条7蒸汽加湿器安装第7.3.18 条8空气风幕机安装第7.3.19 条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日080404B—04—9通风与空调设备安装检验批质量验收记录表<空调系统>GB50243-2023〔Ⅱ〕1除尘器安装第7.2.4 条2布袋与静电除尘器接地第7.2.4-3 条3静电空气过滤器安装第7.2.7 条4电加热器安装第7.2.8 条5过滤吸取器安装第7.2.10 条1除尘器部件与阀安装第7.3.5-2-条3施工质量验收规X 的规定施工单位检查评定记录监理<建设>单位验收记录专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日主 1 空调机组的安装 第 7.2.1 条 控 2 静电空气过滤器安装 第 7.2.2 条 项 3 电加热器安装 第 7.2.3 条 目 4 干蒸汽加湿器安装 第 7.2.7 条 1组合式空调机组安装 第 7.2.8 条 2 现场组装的空气处理室安装 第 7.2.9 条3单元式空调机组安装 第 7.3.2 条 一 4 消声器安装 第 7.3.3 条 般 5 风机盘管机组安装 第 7.3.4 条 项 6 粗、中效空气过滤器安装 第 73.313 条 目 7 空气风幕机安装 第 7.3.1 条 8 转轮式换热器安装第 7.3.14-2 条 9转轮式去湿器安装 第 7.3.19 条10 蒸汽加湿器安装第 7.3.16 条080504B —04—10通风与空调设备安装检验批质量验收记录表<净化空调系统>GB50243-2023〔Ⅲ〕单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定验收部位工程经理分包工程经理施工单位检查评定记录监理<建设>单位验收记录主 控工程一般工程专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日1 空调机组安装 第 7.2.3 条2 净化空调设备安装 第 7.2.6 条3 高效过滤器安装 第 7.2.5 条4 静电空气过滤器安装 第 7.2.7 条5 电加热器的安装 第 7.2.8 条6 干蒸汽加湿器安装 第 7.2.9 条 1 组合式净化空调机组安装 第 7.3.2 条2 净化室设备安装 第 7.3.8 条 3装配式干净室安装 第 7.3.9 条 4 干净层流罩安装 第 7.3.10 条 5 风机过滤单元安装 第 7.3.11 条 6 粗、中效空气过滤器安装 第 7.3.14 条7高效过滤器安装 第 7.3.12 条 8 消声器的安装 第 7.3.13 条 9蒸汽加湿器安装第 7.3.18 条空调制冷系统安装检验批质量验收记录表080601B —04—11单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号GB50243-2023验收部位工程经理 分包工程经理监理<建设>施工质量验收规X 的规定主控工程 施工单位检查评定记录单位验收记录1 制冷设备与附属设备安装 -1,3 条 2设备混凝土根底验收 第8.2.1-2 条 3 表冷器的安装第 8.2.2 条 4燃油、燃气系统设备安装第 8.2.3 条5 6 7 8 9 10 11 1制冷设备严密性试验与试运行制冷管道与管配件安装燃油管道系统接地燃气系统安装氨管道焊缝无损检测乙二醇管道系统规定制冷剂管道试验制冷与附属设备安装平面位移<mm>标高<mm>一般项目2模块式冷水机组安装第8.2.4 条第8.2.5 条第8.2.6 条第8.2.7 条第8.2.8 条第8.2.9 条第8.2.10 条10±10第8.3.2 条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位分包单位施工执行标准名称与编号验收部位工程经理分包工程经理监理<建设>单位验收记录主控项目.3泵安装第8.3.3 条4制冷剂管道安装第8.3.4-1,2,3条,4 5管道焊接第8.3.4-5,6 条6阀门安装-2-5条7阀门试压第8.3.5-1 条8制冷系统吹扫第8.3.6 条080701空调水系统安装检验批质量验收记录表<金属管道>GB50243-2023〔Ⅰ〕B—04—12施工质量验收规X 的规定施工单位检查评定记录1系统的管材与配件验收第9.2.1 条2管道柔性接收安装第9.2.2-3 条3管道套管第9.2.2-5 条4管道补偿器安装与固定支架第9.2.5 条5系统与设备贯穿冲洗、排污第9.2.2-4 条6阀门安装第9.2.4-1,2 条7阀门试压第9.2.4-3 条8系统试压第9.2.3 条9隐蔽管道验收第9.2.2-1 条10焊接、镀锌钢管焊号第9.2.2-2 条1管道焊接连接第9.3.2 条一 般项 目2 3 4 钢制管道安装允许偏差 < m m > 管道螺纹连接 管道法兰连接第 9.3.3 条 第 9.3.4 条<1> 坐标<2> 标高〔3〕水平管平直度DN ≤100mm DN>100mm 〔4〕立管垂直度 〔5〕成排管段间距〔6〕成排管段或成排阀门在同一平面上2L %,最大 40 3L %,最大 40 5L %,最大 25153专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建设〕单位验收结论专业监理工程师：〔建设单位工程专业技术负责人〕：年月日.架 空 与 室外25 地沟 室内15 埋地60 架 空 与 室外±20 地沟 室内±15 埋地±255 钢塑复合管道安装 第 9.3.6 条 6 管道沟槽式连接 第 9.3.6 条7 管道支、吊架第 9.3.8 条 8 阀门与其他部件安装 第 9.3.10 条 9系统放气阀与排水阀第 9.3.10-4 条080701空调水系统安装检验批质量验收记录表<非金属管道>GB50243-2023〔Ⅱ〕B —04—13单位〔子单位〕工程名称分部〔子分部〕工程名称施工单位 分包单位施工执行标准名称与编号施工质量验收规X 的规定主控工程验收部位工程经理分包工程经理施工单位检查评定记录监理<建设>单位验收记录1 系统管材与配件验收 第 9.2.1 条2 管道柔性接收安装 第 9.2.2-3 条 3 管道套管第 9.2.2-5 条 4 管道补偿器安装与固定支架 第 9.2.5 条 5 系统冲洗、排污 第 9.2.2-4 条 6 阀门安装 第 9.2.4-1,2 条 7阀门试压第 9.2.4-3 条。

风管系统安装（送、排风、排烟系统）检验批质量验收记录
风管系统安装（空调系统）检验批质量验收记录
风管系统安装（净化空调系统）检验批质量验收记录
通风机安装检验批质量验收记录
通风与空调设备安装（通风系统）检验批质量验收记录
通风与空调设备安装（空调系统）检验批质量验收记录
通风与空调设备安装（净化空调系统）检验批质量验收记录
空调制冷系统安装检验批质量验收记录
空调水系统安装（金属管道）检验批质量验收记录
空调水系统安装（非金属管道）检验批质量验收记录
编号：080702∏□□
空调水系统安装（设备）检验批质量验收记录
防腐与绝热施工（风管系统）检验批质量验收记录
防腐与绝热施工（管道系统）检验批质量验收记录
工程系统调试检验批质量验收记录

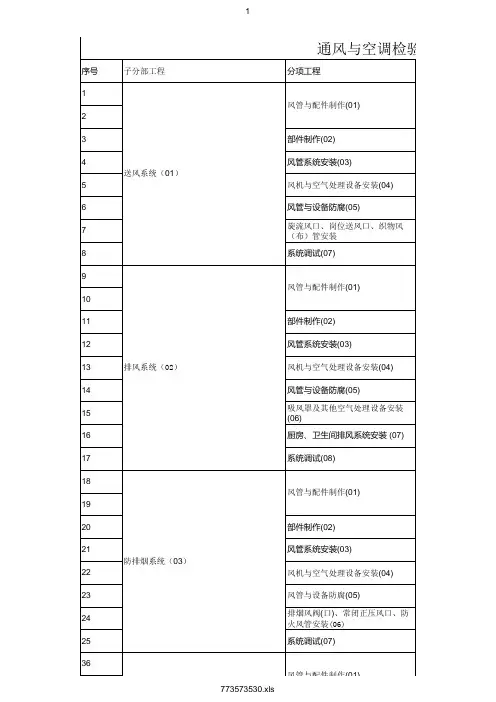

通风与空调工程子分部工程与分项工程相关表
风管与配件制作（金属风管）检验批质量验收记录
风管与配件制作（非金属、复合材料风管）检验批质量验收记录
监理（建设）单位验
收结论专业监理工程师：
（建设单位项目专业技术负责人）
风管部件与与消声器制作检验批质量验收记录
编号：080103/080406/080506ODD。

空调水系统安装检验批质量验收记录（Ⅱ）(非金属管道)注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按系统、区域、施工段划分为若干个检验批。

三、GB50243-2002规范摘要主控项目9.2.1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

检查数量：按总数抽查10%，且不得少于5件。

检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。

9.2.2 管道安装应符合下列规定：1 通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。

2 焊接钢管、镀锌钢管不得采用热煨弯。

3 管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。

柔性短管不得强行对口连接，与其连接的管道应设置独立支架。

4 冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。

5 固定在建筑结构上的管道支、吊架，不得影响结构的安全。

管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20～50mm，并不得将套管作为管道支撑。

保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。

检查数量：系统全数检查。

每个系统管道、部件数量抽查10%，且不得少于5件。

检查方法：尺量、观察检查，旁站或查阅试验记录、隐蔽工程记录。

9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。

当设计无规定时，应符合下列规定：1 冷热水、冷却水系统的试验压力，当工作压力小于等1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》GB50300-2001和有关专业规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是建筑电气部分，另7册分别是土建部分、建筑给水排水及采暖部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。

现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集（一）分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。

2、分项工程检验批质量验收记录，应按下列要求填写：①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。

②“一般项目”的质量情况，如有具体数据的就填写数据。

无数据的，填写实际情况。

当分项工程检查时发现不合格者必须进行处理。

否则，不得进行下一道工序的施工。

③施工单位检查评定结果栏目由项目专业质量检查员填写。

监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。

未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。

④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。

3、分部子分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。

4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。

空调水系统安装设备检验批记录表
一、设备与材料信息登记
●空调主机型号与规格
●水管材材质、规格、长度
●阀门型号与规格
●连接件型号与规格
●其他配件信息
二、系统安装过程中的关键环节描述与验收标准
1.管道切割与坡口加工：确保切口平整，无毛刺。

2.管材弯曲：弯曲半径符合标准，防止管材过度变形。

3.管道连接：焊接牢固，无虚焊、漏焊。

4.阀门安装：方向正确，手柄便于操作。

5.系统压力测试：无泄漏，压力稳定。

三、检验方法与依据
●外观检查
●工具检测（如压力表、流量计等）
●抽样测试
●参照相关国家或行业标准
四、质量评定与记录
●检验合格：所有测试项目符合标准。

●检验不合格：有任何一项测试不达标。

●记录：检验人员姓名、日期、具体问题描述。

五、不合格设备处理措施及跟进情况
●对不合格设备进行更换或维修。

●对返工或返修后的设备重新进行检验。

●记录处理过程和结果。

六、整改与预防措施数字化管理
●使用BIM（建筑信息模型）技术进行模拟和优化。

●对常见问题建立知识库，便于查阅和学习。

●使用PDCA（Plan-Do-Check-Act）循环持续改进。

七、涉及安全和使用功能的测试数据记录●系统压力测试数据
●水流量与温度数据
●系统运行噪声数据
●安全阀动作压力数据等。

八、相关技术文件和资料整理
1.安装图纸与说明书。

2.检验报告与合格证。

3.施工日志与验收记录。

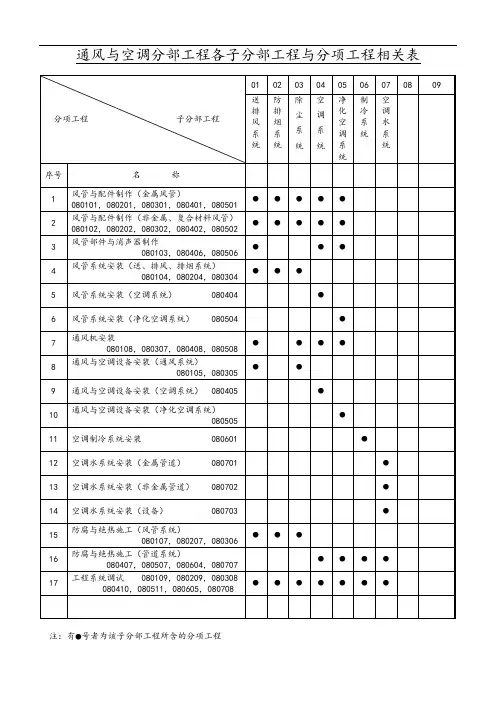

通风与空调分部工程各子分部工程与分项工程相关表注：有●号者为该子分部工程所含的分项工程风管与配件制作（金属风管）检验批质量验收记录（GB50243-2002）表C.2.1-1 编号：080101/080201/080301/080401/080501□□□080101/080201/080301/080401/080501□□□说明4.2 主控项目4.2.1 金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告、尺量、观察检查。

4.2.3 防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不应少于5件。

4.2.5 风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：1、风管的强度应能满足在1.5倍工作压力接缝处无开裂；2、矩形风管的允许漏风量应符合以下规定：低压系统风管 Q L≤0.1056P0.65中压系统风管 Q M≤0.0352P0.65高压系统风管 Q H≤0.0117P0.65式中Q L、Q M、Q H——系统风管在相应工作压力下，单位面积风管单位时间的允许漏风量[m3/(h·m2)]；P——指风管系统的工作压力（Pa）。

3、低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量，应为矩形风管规定值的50%；4、砖、混凝土风道的允许漏风量不应大于矩形低压系统风管规定值的1.5倍；5、排烟、除尘、低温送风系统按中压系统风管的规定，1~5级净化空调系统按高压系统风管的规定。

检查数量：按风管系统的类别和材质分别抽查，不得少于3件及15m2。

检查方法：检查产品合格证明文件和测试报告，或进行风管强度和漏风量测试（见本规附录A）。

4.2.6 金属风管的连接应符合下列规定：1、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。

分项工程名称专业工长质量验收规范的规定主 1 材质种类、 性能及厚度 (第 4.2.1 条)2 防火风管(第 4.2.3 条)3 风管强度及严密性工艺性检测(第 控 4.2.5 条)4 风管的连接(第 4.2.6 条)5 风管的加固(第 4.2.10 条)6 矩形弯管导流片(第 4.2.12 条)7 净化空调风管(第 4.2.13 条)目验收部位 项目经理分包项 目经理施工单位检查评定 记录施工组 组长监理(建设)单位验收记录1 圆形弯管制作(第 4.3.1-1 条)2 风管的外形尺寸(第 4.3.1-2，3 条) 3 焊接风管(第 4.3.1-4 条)4 法兰风管制作(第 4.3.2 条)5 铝板或者不锈钢板风管(第 4.3.2-4 条)6 无法兰矩形风管制作(第 4.3.3 条)7 无法兰圆形风管制作(第 4.3.3 条)8 风管的加固(第 4.3.4 条)9 净化空调风管(第 4.3.11 条)施工单位检查结果评定监理(建设)单位验收结论项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日施工执行标准名称与编号 分包单位工程名称 施工单位项一 般 项 目分项工程名称专业工长主控项目 质量验收规范的规定1 材质种类、性能及厚度(第 4.2.2 条)2 复合材料风管的材料(第 4.2.4 条)3 风管强度及严密性工艺性检测(第 4.2.5 条)4 风管的连接(第 4.2.6、4.2.7 条)5 复合材料风管的连接(第 4.2.8 条)6 砖、混凝土风道的变形缝(第 4.2.9 条)7 风管的加固(第 4.2.11 条) 8 矩形弯管导流片(第 4.2.12 条) 9 净化空调风管(第 4.2.13 条)验收部位 项目经理分包项 目经理施工单位检查评 定记录施工组 组长监理(建设)单位验收记录1 风管的外形尺寸(第 4.3.1 条)2 硬聚氯乙烯风管(第 4.3.5 条)3 有机玻璃钢风管(第 4.3.6 条)4 无机玻璃钢风管(第 4.3.7 条)5 砖、混凝土风道(第 4.3.8 条)6 双面铝箔绝热板风管(第 4.3.9 条)7 铝箔玻璃纤维板风管 (第 4.3.10 条)8 净化空调风管(第 4.3.11 条)施工单位检查结果评定监理(建设)单位验收结论项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日施工执行标准名称与编号 分包单位 工程名称 施工单位一 般 项 目工程名称 施工单位 施工执行标准名称与编号 分包单位分项工程名称专业工长分包项 目经理验收部位 项目经理施工组 组长质量验收规范的规定1 普通风阀(第 5.2.1 条)2 电动风阀(的 5.2.2 条)3 防火阀、 排烟阀 (口) (第 5.2.3 条)4 防爆风阀(第 5.2.4 条)5 净化空调系统风阀(第 5.2.5 条)6 特殊风阀(第 5.2.6 条)7 防排烟柔性短管(第 5.2.7 条) 8 消声弯管、消声器(第 5.2.8 条)施工单位检查评 定记录监理(建设)单位验收记录1 调节风阀(第 5.3.1 条)2 止回风阀(第 5.3.2 条)3 插板风阀(第 5.3.3 条)4 三通调节阀(第 5.3.4 条)5 风量平衡阀(第 5.3.5 条)6 风罩(第 5.3.6 条)7 风帽(第 5.3.7 条)8 矩形弯管导流片(第 5.3.8 条) 9 柔性短管(第 5.3.9 条) 10 消声器(第 5.3.10 条) 11 检查门(第 5.3.11 条) 12 风口(第 5.3.12 条)项目专业质量检查员：施工单位检查结果评定监理(建设)单位验收结论年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日一 般 项 目主控 项 目工程名称施工单位施工执行标准名称与编号分包单位分项工程名称专业工长分包项目经理验收部位项目经理施工组组长主质量验收规范的规定1 风管穿越防火、防爆墙(第 6.2.1 条) 施工单位检查评定记录监理(建设)单位验收记录控项目2 风管内严禁其他管线穿越(第 6.2.2条)3 室外立管的固定拉索(第 6.2.2-3 条)4 高于80℃风管系统(第 6.2.3 条)5 风阀的安装(第 6.2.4 条)6 手动密闭阀的安装(第 6.2.9 条)7 风管严密性检验(第 6.2.8 条)1 风管系统的安装(第 6.3.1 条)2 无法兰风管系统的安装(第 6.3.2 条)3 风管安装水平、垂直质量(第 6.3.3条)4 风管的支、吊架(第 6.3.4 条)5 铝板、不锈钢板风管安装(第 6.3.1-8条)6 非金属风管的安装(第 6.3.5 条)7 风阀的安装(第 6.3.8 条)8 风帽的安装(第 6.3.9 条)9 吸、排风罩的安装(第 6.3.10 条)10 风口的安装(第 6.3.11 条)项目专业质量检查员：施工单位检查结果评定监理(建设)单位验收结论年月日监理工程师：(建设单位项目专业技术负责人)年月日一般项目工程名称施工单位施工执行标准名称与编号分包单位分项工程名称专业工长分包项目经理验收部位项目经理施工组组长主质量验收规范的规定1 风管穿越防火墙、防爆墙(第 6.2.1 条) 施工单位检查评定记录监理(建设)单位验收记录控项目2 风管内严禁其他管线穿越(第 6.2.2条)3 室外立管的固定拉索(第 6.2.2-3 条)4 高于80℃风管系统(第 6.2.3 条)5 风阀的安装(第 6.2.4 条)6 手动密闭阀的安装(第 6.2.9 条)7 风管严密性检验(第 6.2.8 条)1 风管系统的安装(第 6.3.1 条)2 无法兰风管系统的安装(第 6.3.2 条)3 风管安装水平、垂直质量(第 6.3.3条)4 风管的支、吊架(第 6.3.4 条)5 铝板、不锈钢板风管安装(第 6.3.1-8条)6 非金属风管的安装(第 6.3.5 条)7 复合材料风管安装(第 6.3.6 条)8 风阀的安装(第 6.3.8 条)9 风口的安装(第 6.3.11 条)10 变风量末端装置安装(第 7.3.20 条)项目专业质量检查员：施工单位检查结果评定年月日一般项目监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长主控项目质量验收规范的规定1 风管穿越防火墙、防爆墙(第 6.2.1 条)2 风管内严禁其他管线穿越(第 6.2.2条) 3 室外立管的固定拉索(第 6.2.2-3 条) 4 高于 80℃风管系统(第 6.2.3 条)5 风阀的安装(第 6.2.4 条)6 手动密闭阀的安装(第 6.2.5 条)7 净化风管安装(第 6.2.6 条)8 真空吸尘系统安装(第 6.2.7 条)9 风管严密性检验(第 6.2.8 条)验收部位 项目经理分包项 目经理施工单位检查评 定记录 施工组 组长监理(建设)单位验收记录1 风管系统的安装(第 6.3.1 条)2 无法兰风管系统的安装(第 6.3.2 条)3 风管安装水平、垂直质量(第 6.3.3 条)4 风管的支、吊架(第 6.3.4 条)5 铝板、不锈钢板风管安装(第 6.3.1-8 条)6 非金属风管的安装(第 6.3.5 条)7 复合材料风管安装(第 6.3.6 条)8 风阀的安装(第 6.3.8 条)9 净化空调风口的安装 (第 6.3.12 条) 10 真空吸尘系统安装(第 6.3.7 条) 11 风口的安装(第 6.2.12 条)施工执行标准名称与编号 分包单位 监理(建设)单位验收结论工程名称 施工单位一 般 项 目年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长施工组 组长监理(建设)单位验收记录1 通风机的安装(第 7.2.1 条) 控2 通风机安全措施(第 7.2.2 条)项目1 离心风机的安装(第 7.3.1-1 条)2 轴流风机的安装(第 7.3.1-2 条)3 风机的隔振支架(第 7.3.1-3、 一 7.3.1-4 条) 般 项 目工程名称 施工单位施工执行标准名称 与编号 分包单位施工单位检查评 定记录 主 质量验收规范的规定监理(建设)单位验收结论验收部位 项目经理分包项 目经理监理(建设)单位验收结论年月日监理工程师：(建设单位项目专业技术负责人)年月日工程名称施工单位施工执行标准名称与编号分包单位分项工程名称专业工长分包项目经理验收部位项目经理施工组组长主控项目质量验收规范的规定1 通风机的安装(第 7.2.1 条)2 通风机安全措施(第 7.2.2 条)3 除尘器的安装(第 7.2.4 条)4 布袋与静电除尘器的接地(第7.2.4-3 条)5 静电空气过滤器安装 (第 7.2.7 条)6 电加热器的安装(第 7.2.8 条)7 过滤吸收器的安装(第 7.2.10 条)施工单位检查评定记录监理(建设)单位验收记录一般项目1 通风机的安装(第 7.3.1 条)2 除尘设备的安装(第 7.3.5 条)3 现场组装静电除尘器的安装(第7.3.6 条)4 现场组装布袋除尘器的安装(第7.3.7 条)5 消声器的安装(第 7.3.13 条)6 空气过滤器的安装(第 7.3.14 条)7 蒸汽加湿器的安装(第 7.3.18 条)8 空气风幕机的安装(第 7.3.19 条)项目专业质量检查员：施工单位检查结果评定年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长分包项 目经理监理(建设)单位验收记录1 通风机的安装(第 7.2.1 条)2 通风机安全措施(第 7.2.2 条)3 空调机组的安装(第 7.2.3 条)4 静电空气过滤器安装(第 7.2.7 条5 电加热器的安装(第 7.2.8 条)6 干蒸汽加湿器的安装(第 7.2.9 条)目1 通风机的安装(第 7.3.1 条)2 组合式空调机组的安装(第 7.3.2 条)3 现场组装的空气处理室安装(第 7.3.3 条)4 单元式空调机组的安装(第 7.3.4 条)5 消声器的安装(第 7.3.13 条)6 风机盘管机组安装(第 7.3.15 条)7 粗、中效空气过滤器的安装(第 7.3.14 条)8 空气风幕机的安装(第 7.3.19 条) 9 转轮式换热器安装(第 7.3.16 条) 10 转轮式去湿器安装(第 7.3.17 条)工程名称 施工单位施工执行标准名称 与编号 分包单位 施工单位检查评 定记录 监理(建设)单位验收结论验收部位 项目经理质量验收规范的规定施工组 组长一般 项 目控 主项11 蒸汽加湿器安装(第 7.3.18 条)项目专业质量检查员：施工单位检查结果评定年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长分包项 目经理监理(建设)单位验收记录1 通风机的安装(第 7.2.1 条)2 通风机安全措施(第 7.2.2 条)3 空调机组的安装(第 7.2.3 条)4 净化空调设备的安装(第 7.2.6 条)5 高效过滤器的安装(第 7.2.5 条)6 静电空气过滤器安装(第 7.2.7 条) 7 电加热器的安装(第 7.2.8 条) 8 干蒸汽加湿器的安装(第 7.2.9 条)1 通风机的安装(第 7.3.1 条)2 组合式净化空调机组的安装(第 7.3.2 条)3 净化室设备安装(第 7.3.8 条)4 装配室洁净室的安装(第 7.3.9 条)5 洁净室层流罩的安装(第 7.3.10 条)6 风机过滤单元安装(第 7.3.11 条)7 粗、中效空气过滤器的安装(第 7.3.14 条)8 高效过滤器安装(第 7.3.12 条) 9 消声器的安装(第 7.3.13 条)施工执行标准名称与编号 分包单位 施工单位检查评 定记录 监理(建设)单位验收结论验收部位 项目经理工程名称 施工单位质量验收规范的规定施工组 组长一 般 项 目控 主项 目10 蒸汽加湿器安装(第 7.3.18 条)项目专业质量检查员：施工单位检查结果评定年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日工程名称 施工单位分项工程名称专业工长验收部位 项目经理施工执行标准名称与编号分包单位分包项 目经理施工组 组长监理(建设)单位验收记录1 制冷设备与附属设备安装(第 8.2.1-1、 控 3 条)2 设备混凝土基础的验收(第 8.2.1-2 条)3 表冷器的安装(第 8.2.2 条)4 燃气、燃油系设备的安装(第 8.2.3 条)5 制冷设备的严密性试验及试运行(一8.2.4 条)6 管道及管配件的安装(第 8.2.5 条)7 燃油管道系统接地(第 8.2.6 条)8 燃气系统的安装(第 8.2.7 条)9 氨管道焊缝的无损检测(第 8.2.8条) 10 乙二醇管道系统的规定(第 8.2.9 条)11 制冷剂管路的试验(第 8.2.10 条) 1 制冷设备安装(第 8.3.1-1、2、4、5 条)2 制冷附属设备安装(第 8.3.1-3 条) 3 模块化冷水机组安装(第 8.3.2 条)4 泵的安装(第 8.3.3 条)5 制冷剂管道的安装(第 8.3.4-1、2、 3、4 条)施工单位检查评 定记录 主 质量验收规范的规定监理(建设)单位验收结论一般 项项 目目 6 管道的焊接(第 8.3.4-5、6 条)7 阀门安装(第 8.3.5-2~5 条) 8 阀门的试压(第 8.3.5-1 条) 9 制冷系统的吹扫(第 8.3.6 条)项目专业质量检查员：施工单位检查结果评定年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长分包项 目经理质量验收规范的规定主1 系统的管材与配件验收(第 9.2.1 条)2 管道柔性接管的安装(第 9.2.2-3 条) 3 管道的套管(第 9.2.2-5 条)4 管道补偿器安装及固定支架(第 9.2.5 条)5 系统的冲洗、排污(第 9.2.2-4 条)6 阀门的安装(第 9.2.4 条)7 阀门的试压(第 9.2.4-3 条)8 系统的试压(第 9.2.3 条)9 隐蔽管道的验收(第 9.2.2-1 条)1 管道的焊接(第 9.3.2 条) 2 管道的罗纹连接(第 9.3.3 条) 3 管道的法兰连接(第 9.3.4 条) 4 管道的安装(第 9.3.5 条 ) 5 钢塑复合管道的安装(第 9.3.6 条)6 管道沟槽式连接(第 9.3.6 条)7 管道的支、吊架(第 9.3.8 条) 8 阀门及其他部件的安装(第 9.3.10 条)施工组 组长监理(建设)单位验收记录施工执行标准名称与编号 分包单位施工单位检查评 定记录监理(建设)单位验收结论工程名称 施工单位验收部位 项目经理一 般 项 目控 项 目工程名称施工单位施工执行标准名称与编号分包单位分项工程名称专业工长分包项目经理验收部位项目经理施工组组长一般项目质量验收规范的规定1 系统的管材与配件验收(第 9.2.1 条)2 管道柔性接管的安装(第 9.2.2-3 条)3 管道的套管(第 9.2.2-5 条)4 管道补偿器安装及固定支架(第9.2.5 条)5 系统的冲洗、排污(第 9.2.2-4 条)6 阀门的安装(第 9.2.4 条)7 阀门的试压(第 9.2.4-3 条)8 系统的试压(第 9.2.3 条)9 隐蔽管道的验收(第 9.2.2-1 条)1PVC-U 管道的安装(第 9.3.1 条)2PP-R 管道的安装(第 9.3.1 条)3PEX 管道的安装(9.3.1 条)4 管道安装的位置(第 9.3.9 条)5 管道的支、吊架(第 9.3.8 条)6 阀门的安装(第 9.3.10 条)7 系统放气阀与排水阀(第 9.3.10-4条)施工单位检查评定记录监理(建设)单位验收记录控主项目项目专业质量检查员：年月日监理工程师：(建设单位项目专业技术负责人)年月日9 系统放气阀与排水阀(第 9.3.10-4条)施工单位检查结果评定监理(建设)单位验收结论分项工程名称专业工长质量验收规范的规定1 系统的设备与附属设备(第 9.2.1 条)控 2 冷却塔的安装(第 9.2.6 条)3 水泵的安装(第 9.2.7 条)4 其他附属设备的安装(第 9.2.8 条) 项验收部位 项目经理分包项 目经理施工单位检查评 定记录 施工组 组长监理(建设)单位验收记录目一 1 风机盘管的管道连接(第 9.3.7 条) 般 2 冷却塔的安装(第 9.3.11 条)项 3 水泵与附属设备的安装(第 9.3.12 目 条)4 水箱、集水缸、分水缸、储冷罐等设 备的安装(第 9.3.13 条)5 水过滤器等设备的安装(第 9.3.10-3 条)施工执行标准名称与编号 工程名称 施工单位分包单位 主项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日施工单位检查结果评定监理(建设)单位验收结论分项工程名称专业工长主控项目质量验收规范的规定1 材料的验证(第 10.2.1 条)2 防腐涂料或者油漆质量 (第 10.2.2 条)3 电加热器与防火墙2m 管道(第 10.2.3 条)4 低温风管的绝热(第 10.2.4 条)5 洁净室内风管(第 10.2.5 条) 验收部位 项目经理分包项 目经理施工单位检查评 定记录施工组 组长监理(建设)单位验收记录一 般 项 目1 防腐涂层质量(第 10.3.1 条)2 空调设备、部件油漆或者绝热(第 10.3.4 条)3 绝热材料厚度及平整度(第 10.3.4 条)4 风管绝热粘贴接固定 (第 10.3.5 条) 5 风管绝热层保温钉固定(第 10.3.6 条)6 绝热涂料(第 10.3.7 条)施工执行标准名称与编号分包单位 工程名称 施工单位项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日施工单位检查结果评定监理(建设)单位验收结论分项工程名称专业工长一 般 项 目质量验收规范的规定1 材料的验证(第 10.2.1 条)2 防腐涂料或者油漆质量 (第 10.2.2 条) 3 电加热器与防火墙2m 管道(第 10.2.3 条)4 冷冻水管的绝热(第 10.2.4 条)5 洁净室内风管(第 10.2.5 条)1 防腐涂层质量(第 10.3.1 条)2 空调设备、部件油漆或者绝热(第 10.3.4 条)3 绝热材料厚度及平整度(第 10.3.4 条)4 绝热涂料(第 10.3.7 条)5 玻璃布保护层的施工 (第 10.3.8 条)6 管道阀门的绝热(第 10.3.9 条)7 管道绝热层的施工(第 10.3.10 条)8 管道防潮层的施工(第 10.3.11 条)验收部位 项目经理分包项 目经理施工单位检查评 定记录施工组 组长监理(建设)单位验收记录施工执行标准名称与编号分包单位 工程名称 施工单位控 主项 目 8 金属保护壳的施工(第 10.3.12 条)施工单位检查结果评定监理(建设)单位验收结论项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日分项工程名称专业工长主控项目 质量验收规范的规定1 通风机、空调机组单机试运转及调试(第 11.2.2-1 条)2 水泵单机试运转及调试(第 11.2.2-2 条)3 冷却塔单机试运转及调试(第11.2.2-3 条)4 制冷机组单机试运转及调试(第 11.2.2-4 条)5 电控防、排烟阀的动作试验(第 11.2.2-5 条)6 系统风量的调试(第 11.2.3-1 条)7 空调水系统的调试 (第 11.2.3-2 条)8 恒温、恒湿空调(第 11.2.3-3 条) 9 防、排系统调试(第 11.2.4 条)10 净化空调系统的调试(第 11.2.5 条) 1 风机、空调机组(第11.3.1-2.3 条)2 水泵的安装(第 11.3.1-1 条)3 风口风量的平衡(第 11.3.2-2 条)4 水系统的试运行(第 11.3.3-1、3 条)验收部位 项目经理分包项 目经理施工单位检查评 定记录 施工组 组长监理(建设)单位验收记录施工执行标准名称与编号分包单位 工程名称 施工单位10 机房内制冷管道色标(第 10.3.13 条)施工单位检查结果评定监理(建设)单位验收结论项目专业质量检查员：年 月 日监理工程师：(建设单位项目专业技术负责人)年 月 日工程名称施工单位分包单位序号检验批部位、区、段检验批数项目技术负责人分包项目经理监理(建设)单位验收结论结构类型项目经理分包单位负责人施工单位检验评定结果一 5 水系统检测元件的工作(第 11.3.3-2 般条)项 6 空调房间的参数 (第 11.3.3-4、5、6 目条)7 洁净空调房间的参数 (第 11.3.3 条)8 工程的控制和监测元件和执行结构(第 11.3.4 条)施工单位检查结果评定监理(建设)单位验收结论项目专业质量检查员：年月日监理工程师：(建设单位项目专业技术负责人)年月日精品文档项目专业技术负责人：监理工程师：(建设单位项目专业技术负年 月 日责人)年 月 日层数 质量部门负责人 分包技术负责人施工单位检查评定意见2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 系统调试质量控制资料安全和功能检验(检测)报告观感质量验收结构类型 技术部门 负责人 分包单位 负责人 检验批数工程名称 施工单位分包单位 风管与配件制作分项工程名称 验收意见序号1检查 结 论验收 结 论精品文档项目经理：分包单位验年月日项目经理：施工单位收年月日项目负责人：勘察单位单年月日项目负责人：设计单位年月日总监理工程师：(建设单位项目专业负责人)监理(建设)单位年月日工程名称施工单位分包单位序号分项工程名称1风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 排烟风口、常闭正压风口安装6 风管与设备防腐7 系统调试8 消声设备制作与安装(合用系统时检查)质量控制资料安全和功能检验(检测)报告层数质量部门负责人分包技术负责人施工单位检查评定意见结构类型技术部门负责人分包单位负责人检验批数验收意见位观感质量验收项目经理：分包单位施工单位勘察单位设计单位监理(建设)单位年月日项目经理：年月日项目负责人：年月日项目负责人：年月日总监理工程师：(建设单位项目专业负责人)年月日工程名称施工单位分包单位序号分项工程名称1风管与配件制作2 部件制作3 风管系统安装4 风机安装5 除尘器与排污设备安装6 风管与设备防腐7 风管与设备绝热8 系统调试质量控制资料安全和功能检验(检测)报告观感质量验收层数质量部门负责人分包技术负责人施工单位检查评定意见结构类型技术部门负责人分包单位负责人检验批数验收意见验收单位年月日项目经理：施工单位年月日项目负责人：勘察单位年月日项目负责人：设计单位监理(建设)单位年月日总监理工程师：(建设单位项目专业负责人)年月日工程名称施工单位分包单位序号分项工程名称1风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 风管与设备绝热8 系统调试质量控制资料安全和功能检验(检测)报告观感质量验收层数质量部门负责人分包技术负责人施工单位检查评定意见结构类型技术部门负责人分包单位负责人检验批数验收意见验收单位年月日项目经理：施工单位年月日项目负责人：勘察单位年月日项目负责人：设计单位监理(建设)单位年月日总监理工程师：(建设单位项目专业负责人)年月日工程名称施工单位分包单位序号分项工程名称1风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 风管与设备绝热8 高效过滤器安装9 净化设备安装10 系统调试质量控制资料安全和功能检验(检测)报告观感质量验收层数质量部门负责人分包技术负责人施工单位检查评定意见结构类型技术部门负责人分包单位负责人检验批数验收意见验收单位年 月 日项目经理：施工单位年 月 日项目负责人：勘察单位年 月 日项目负责人：设计单位监理(建设)单位年 月 日总监理工程师：(建设单位项目专业负责人)年 月 日层数 质量部门负责人 分包技术负责人施工单位检查评定意见1 制冷机组安装2 制冷剂管道及配件安装3 制冷附属设备安装4 管道及设备的防腐和绝热5 系统调试质量控制资料安全和功能检验(检测)报告观感质量验收工程名称 施工单位 分包单位序号 分项工程名称 结构类型 技术部门 负责人 分包单位 负责人 检验批数验收意见验收 单 位年月日项目经理：施工单位年月日项目负责人：勘察单位年月日项目负责人：设计单位监理(建设)单位年月日总监理工程师：(建设单位项目专业负责人)年月日工程名称施工单位分包单位序号分项工程名称1 冷热水管道系统安装2 冷却水管道系统安装3 冷凝水管道系统安装4 管道阀门和部件安装5 冷却塔安装6 水泵及附属设备安装7 管道与设备的防腐和绝热8 系统调试质量控制资料安全和功能检验(检测)报告层数质量部门负责人分包技术负责人施工单位检查评定意见结构类型技术部门负责人分包单位负责人检验批数验收意见验收单位工程名称 施工单位 分包单位序号 分项工程名称 1送、排风系统2 防、排烟系统3 除尘系统4 空调系统5 净化空调系统6 制冷系统7 空调水系统结构类型 技术部门 负责人 分包单位 负责人 检验批数层数 质量部门负责人 分包技术负责人施工单位检查评定意见验收意见质量控制资料安全和功能检验(检测)报告观感质量验收 观感质量验收项目经理：分包单位年 月 日项目经理：施工单位年 月 日项目负责人：勘察单位年 月 日项目负责人：设计单位年 月 日总监理工程师：(建设单位项目专业负责人)年 月 日监理(建设)单位验收 单 位项目经理：分包单位年月日项目经理：施工单位年月日项目负责人：勘察单位年月日项目负责人：设计单位监理(建设)单位年月日总监理工程师：(建设单位项目专业负责人)年月日验收单位。
