空调水系统安装检验批质量验收记录（Ⅱ）(非金属管道)注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按系统、区域、施工段划分为若干个检验批。
三、GB50243-2002规范摘要主控项目9.2.1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。
检查数量：按总数抽查10%，且不得少于5件。
检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。
9.2.2 管道安装应符合下列规定：1 通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。
2 焊接钢管、镀锌钢管不得采用热煨弯。
3 管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接的管道应设置独立支架。
4 冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。
5 固定在建筑结构上的管道支、吊架，不得影响结构的安全。
管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20～50mm，并不得将套管作为管道支撑。
保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。
检查数量：系统全数检查。
每个系统管道、部件数量抽查10%，且不得少于5件。
检查方法：尺量、观察检查，旁站或查阅试验记录、隐蔽工程记录。
9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。
当设计无规定时，应符合下列规定：1 冷热水、冷却水系统的试验压力，当工作压力小于等1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。
空调水系统安装检验批质量验收记录一、项目基本信息项目名称：空调水系统安装工程编号：施工单位：验收日期：二、安装单位信息单位名称：安装人员：三、验收依据1.相关设计文件：空调水系统设计图纸、设备配置表等；四、验收内容1.安装质量检查：对空调水系统安装是否符合设计要求，包括管道布置、管道材质、管道连接等进行检查；2.设备安装检查：对空调水系统设备的安装位置、固定方式、接线是否正确进行检查；3.安装工艺检查：对空调水系统安装过程中的防腐、保温、声、振动等工艺情况进行检查；4.安全防护检查：对空调水系统安装过程中的安全防护措施是否到位进行检查。
五、验收结果1.空调水系统安装质量检查情况：（1）管道布置是否合理，是否存在交叉、拐角过多等情况；（2）管道材质是否符合规定，是否存在腐蚀、变形、漏水等现象；（3）管道连接是否紧密，是否存在漏气、漏水等现象。
2.空调水系统设备安装检查情况：（1）设备安装位置是否符合设计要求，是否存在振动、噪音等问题；（2）设备固定是否牢固可靠，是否存在松动、脱落等现象；（3）设备接线是否正确，是否存在接反、短路等问题。
3.安装工艺检查情况：（1）防腐、保温处理是否到位，是否存在松脱、开裂等现象；（2）声、振动控制是否有效，是否存在噪音、振动过大等问题。
4.安全防护检查情况：（1）施工现场是否设置安全警示标志；（2）作业人员是否佩戴必要的安全防护用具。
六、存在问题及整改要求1.存在问题：（1）管道布置不合理，存在交叉、拐角过多等情况；（2）部分管道材质存在腐蚀、变形、漏水等现象；（3）部分管道连接不紧密，存在漏气、漏水等现象；（4）设备安装位置不符合设计要求，存在振动、噪音等问题；（5）部分设备固定不牢固可靠，存在松动、脱落等现象；（6）部分设备接线存在接反、短路等问题；（7）部分防腐、保温处理存在松脱、开裂等现象；（8）部分声、振动控制措施无效，存在噪音、振动过大等问题。
2.整改要求：（1）重新布置管道，确保管道交叉、拐角的合理性；（2）更换腐蚀、变形、漏水的管道材质；（3）重新连接松散、漏气、漏水的管道；（4）调整设备的安装位置，消除振动、噪音问题；（5）加固松动、脱落的设备固定件；（6）重新检查设备接线，确保正确连接；（7）加强防腐、保温处理的质量控制；（8）改进声、振动控制措施，降低噪音、振动水平。

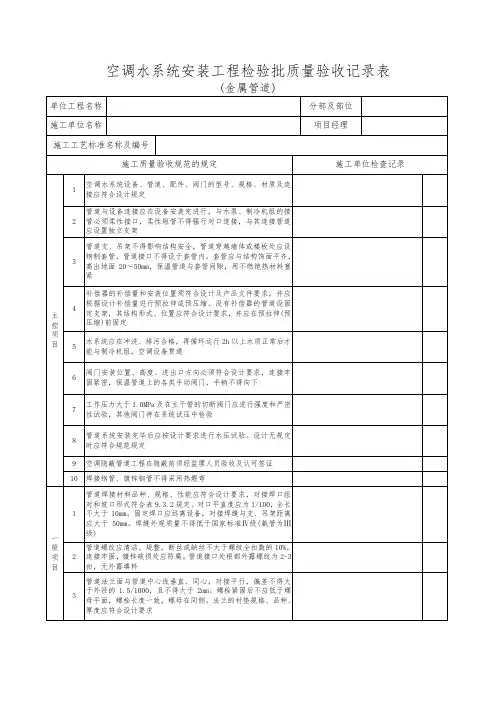

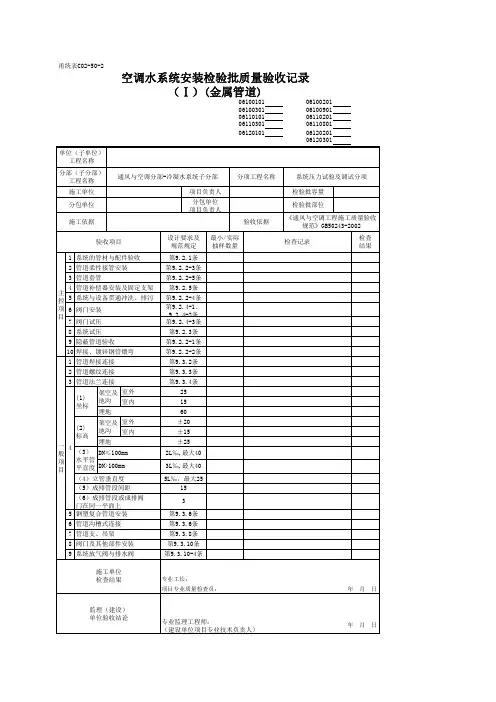

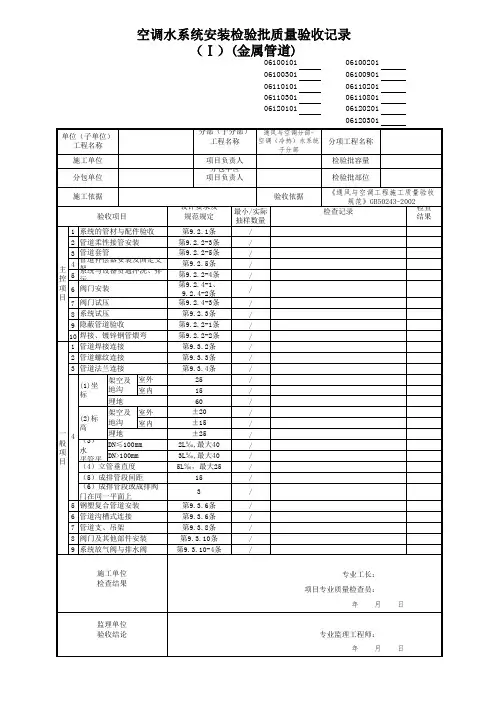

空调水系统安装检验批质量验收记录表(金属管道)GB50243-2002（Ⅰ）080701 单位（子单位）工程名称 金黔嘉华大酒店中央空调安装工程分部（子分部）工程名称 空调水系统 验收部位 屋面 施工单位 重庆精信格力中央空调工程有限公司 项目经理 陈科 分包单位 无 分包项目经理 无施工执行标准名称及编号 通风与空调施工验收规范（GB50243-2002）施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录主控项目 1 系统的管材与配件验收 第9.2.1条 √2管道柔性接管安装 第9.2.2-3条 √ 3 管道套管 第9.2.2-5条 √ 4 管道补偿器安装及固定支架 第9.2.5条 √ 5 系统与设备贯通冲洗、排污 第9.2.2-4条 √ 6 阀门安装 第9.2.4-1,2条 √ 7阀门试压 第9.2.4-3条 √ 8系统试压 第9.2.3条 √ 9隐蔽管道验收 第9.2.2-1条 √ 10焊接、镀锌钢管煨弯 第9.2.2-2条 √ 一般项目 1管道焊接连接 第9.3.2条 √ 2管道螺纹连接 第9.3.3条 √ 3管道法兰连接 第9.3.4条 √ 4钢制管道安装允许偏差(mm)(1)坐标 架空及地沟 室外 25 室内 15 埋地 60 (2)标高 架空及地沟 室外 ±20 室内 ±15 埋地 ±25 （3）水平管平直度 DN ≤100mm 2L %,最大40 DN>100mm 3L %,最大40 （4）立管垂直度 5L %，最大25 （5）成排管段间距 15 （6）成排管段或成排阀门在同一平面上 3 5钢塑复合管道安装 第9.3.6条 √ 6管道沟槽式连接 第9.3.6条 √ 7管道支、吊架 第9.3.8条 √ 8阀门及其他部件安装 第9.3.10条 √ 9 系统放气阀与排水阀 第9.3.10-4条 √施工单位检查评定结果专业工长（施工员） 吴渭春 施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师： （建设单位项目专业技术负责人）： 年 月 日空调水系统安装检验批质量验收记录表(金属管道)GB50243-2002（Ⅰ）080701 单位（子单位）工程名称金黔嘉华大酒店中央空调安装工程分部（子分部）工程名称空调水系统验收部位G-②施工单位重庆精信格力中央空调工程有限公司项目经理陈科分包单位无分包项目经理无施工执行标准名称及编号通风与空调施工验收规范（GB50243-2002）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 系统的管材与配件验收第9.2.1条2 管道柔性接管安装第9.2.2-3条3 管道套管第9.2.2-5条4 管道补偿器安装及固定支架第9.2.5条5 系统与设备贯通冲洗、排污第9.2.2-4条6 阀门安装第9.2.4-1,2条7 阀门试压第9.2.4-3条8 系统试压第9.2.3条9 隐蔽管道验收第9.2.2-1条10 焊接、镀锌钢管煨弯第9.2.2-2条一般项目1 管道焊接连接第9.3.2条2 管道螺纹连接第9.3.3条3 管道法兰连接第9.3.4条4钢制管道安装允许偏差(mm)(1)坐标架空及地沟室外25室内15埋地60(2)标高架空及地沟室外±20室内±15埋地±25 （3）水平管平直度DN≤100mm 2L%,最大40DN>100mm 3L%,最大40 （4）立管垂直度5L%，最大25（5）成排管段间距15（6）成排管段或成排阀门在同一平面上35 钢塑复合管道安装第9.3.6条6 管道沟槽式连接第9.3.6条7 管道支、吊架第9.3.8条8 阀门及其他部件安装第9.3.10条9 系统放气阀与排水阀第9.3.10-4条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：520（建设单位项目专业技术负责人）： 年 月 日空调水系统安装检验批质量验收记录表(金属管道)GB50243-2002（Ⅰ）080701 单位（子单位）工程名称 金黔嘉华大酒店中央空调安装工程分部（子分部）工程名称 空调水系统 验收部位 E-⑧ 施工单位 重庆精信格力中央空调工程有限公司 项目经理 陈科 分包单位 无 分包项目经理 无施工执行标准名称及编号 通风与空调施工验收规范（GB50243-2002）施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录主控项目 1 系统的管材与配件验收 第9.2.1条2管道柔性接管安装 第9.2.2-3条 3 管道套管 第9.2.2-5条 4 管道补偿器安装及固定支架 第9.2.5条 5 系统与设备贯通冲洗、排污 第9.2.2-4条 6 阀门安装 第9.2.4-1,2条 7阀门试压 第9.2.4-3条 8系统试压 第9.2.3条 9隐蔽管道验收 第9.2.2-1条 10焊接、镀锌钢管煨弯 第9.2.2-2条 一般项目 1管道焊接连接 第9.3.2条 2管道螺纹连接 第9.3.3条 3管道法兰连接 第9.3.4条 4钢制管道安装允许偏差(mm)(1)坐标 架空及地沟 室外 25 室内 15 埋地 60 (2)标高 架空及地沟 室外 ±20 室内 ±15 埋地 ±25 （3）水平管平直度 DN ≤100mm 2L %,最大40 DN>100mm 3L %,最大40 （4）立管垂直度 5L %，最大25 （5）成排管段间距 15 （6）成排管段或成排阀门在同一平面上 3 5钢塑复合管道安装 第9.3.6条 6管道沟槽式连接 第9.3.6条 7管道支、吊架 第9.3.8条 8阀门及其他部件安装 第9.3.10条 9 系统放气阀与排水阀 第9.3.10-4条施工单位检查评定结果 专业工长（施工员） 施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日毋意，毋必，毋固，毋我。

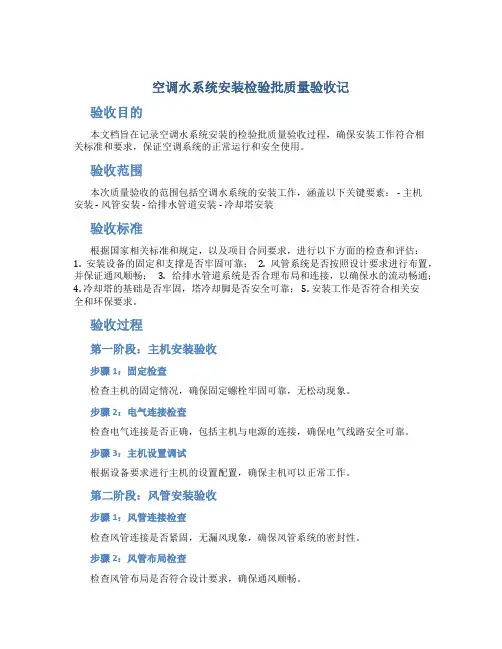

空调水系统安装检验批质量验收记录1. 引言本文档为对空调水系统安装的一次质量验收记录，旨在确保空调水系统安装符合相关标准和要求。
本次安装检验批质量验收记录对项目的可靠性和安全性负有重要责任，以确保空调水系统顺利运行。
2. 系统概述空调水系统是将冷却水通过循环管路供应给空调设备的系统。
其主要包括水泵、冷却塔、水箱、水分离器、阀门等组件。
此次安装检验批的范围涵盖了整个空调水系统，包括系统的设计、设备的安装和连接、管路的布置和连接、水泵的调试等。
3. 安装验收准备工作在进行空调水系统安装的质量验收前，我们做了如下准备工作：•召开安装验收前的准备会议，明确安装验收的标准和要求。
•准备了相关的验收标准和设计图纸，供验收人员参考。
•将安装人员培训和技术资料整理完善。
4. 系统安装验收4.1 设备安装根据系统设计图纸和相关标准，我们对水泵、冷却塔、水箱、水分离器等设备进行了安装。
安装过程中要求操作人员具备相应的资格和经验，并严格按照相关标准进行操作。
我们对每个设备进行了安装记录和检查。
•水泵安装：水泵安装平稳、牢固，各紧固件连接紧密可靠。
•冷却塔安装：冷却塔安装位置合理，通道畅通，无遮挡物，做好了排水和溢水管道。
•水箱安装：水箱连接管路无渗漏现象，安装平稳。
•水分离器安装：水分离器安装垂直且固定，连接管路完好。
4.2 管道布置和连接我们对空调水系统的管道布置和连接进行了验收，确保其满足相关的标准和要求。
•管道布置：根据设计要求，我们对管道进行了合理布置，保证了空调水系统的畅通和高效工作。
•管道连接：对管道连接进行了仔细检查，确保连接处没有漏水和渗漏现象。
4.3 系统调试在完成设备安装和管道布置后，我们对整个空调水系统进行了系统调试，以确保其安装质量和工作效果。
•水泵调试：检查水泵启动和运行情况，确保其工作正常。
•冷却塔调试：检查冷却塔的风机和水泵运转情况，确保其工作正常。
•系统运行：对整个空调水系统进行运行测试，确保其冷却效果和工作稳定。
