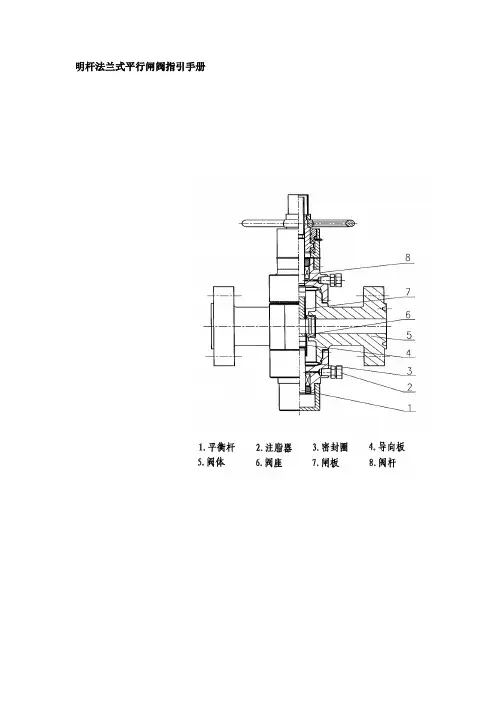

卧式水封平行双闸板隔断阀安装使用说明书

翼闸、摆闸安装说明书1．材料准备:1）14芯线2.5-3米。

（可根据需要减少芯数） 2）M12地脚螺钉。

3）工具： M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀 2．本闸机定义：左位（主）主机副机左向右向右位（主）零位（主）左位（副）右位（副）零位（副）右电眼（收）备用电眼（收）防夹电眼（收）左电眼（收）右电眼（发）备用电眼（发）防夹电眼（发）左电眼（发）3． 摆杆的装配方法: （请按编号一一对应安装摆杆）图4 图54：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。

2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。

①. 把摆杆装入主机（按编号）②.紧固螺丝钉.注：1.人面对主机，左手边进入为左向，右手边进入为右向。

2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右位。

3．如使用单机，就仅使用主机。

（无连机线） ③.紧固螺丝钉.3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）。

1 安装尺寸（单位：mm ）：立 式桥 式5．请按接线图，将闸机连机线按序号一一对应连接：12345678101112914芯连机线131412345678101112913141234567810111291314123456781011129主机转接板副机转接板红黑红黑副电机转接头副电机转接头注：连机线的芯数可按需要减少。

(每个头的定义可参考副机连接板接线图)6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。

（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（请按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常。

）电源AC 220V-+蓄电池COM V+黑线白线红线+—控制板(此线厂商已接好)27．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。

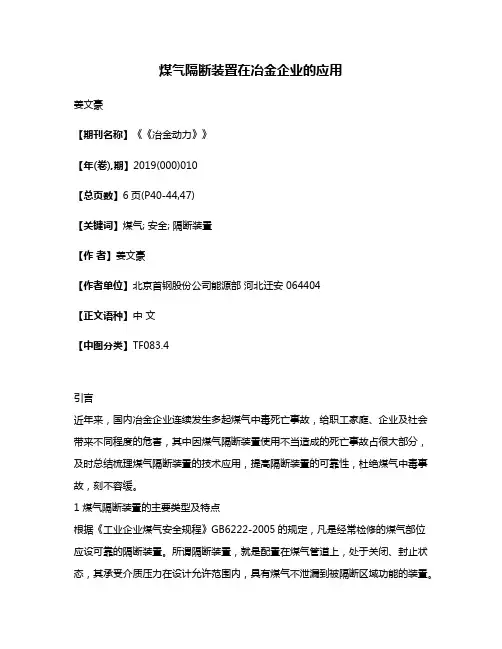

煤气隔断装置在冶金企业的应用姜文豪【期刊名称】《《冶金动力》》【年(卷),期】2019(000)010【总页数】6页(P40-44,47)【关键词】煤气; 安全; 隔断装置【作者】姜文豪【作者单位】北京首钢股份公司能源部河北迁安 064404【正文语种】中文【中图分类】TF083.4引言近年来，国内冶金企业连续发生多起煤气中毒死亡事故，给职工家庭、企业及社会带来不同程度的危害，其中因煤气隔断装置使用不当造成的死亡事故占很大部分，及时总结梳理煤气隔断装置的技术应用，提高隔断装置的可靠性，杜绝煤气中毒事故，刻不容缓。

1 煤气隔断装置的主要类型及特点根据《工业企业煤气安全规程》GB6222-2005的规定，凡是经常检修的煤气部位应设可靠的隔断装置。

所谓隔断装置，就是配置在煤气管道上，处于关闭、封止状态，其承受介质压力在设计允许范围内，具有煤气不泄漏到被隔断区域功能的装置。

煤气隔断装置有多种类型。

1.1 煤气隔断装置遵循的规程规范（1）《工业企业煤气安全规程》GB6222-2005。

（2）《煤气隔断装置安全技术规范》AQ2048-2012。

1.2 煤气隔断装置主要类型及使用特点根据《煤气隔断装置安全技术规范》AQ2048-2012的规定，煤气隔断装置主要分为5大类。

（1）水封平行双闸板隔断阀可单独作为隔断装置。

水封平行双闸板隔断阀设有阀体中腔，阀门关闭时，阀体中腔需采用压力水封形式，充满水，从而保证阀门出口端煤气的零泄漏，如图1。

图1 水封平行双闸板隔断阀安装图（2）关闭阀与煤气水封组合关闭阀指蝶阀、闸阀、球阀等，煤气水封指V（U）形水封，关闭阀设置在待隔断煤气设施的压力侧，水封安装在关闭阀之后，关闭阀和煤气水封之间设放散管，水封设有给水管、下部排水和溢流排水等。

切断煤气时先关闭关闭阀，确认阀门关到位后，水封注满水，在水封充满水出现溢流后，关闭主给水阀，旁路给水阀开启使水封溢流。

在此期间，需要经常检查水封水位，检查排水器是否正常运行，如图2。

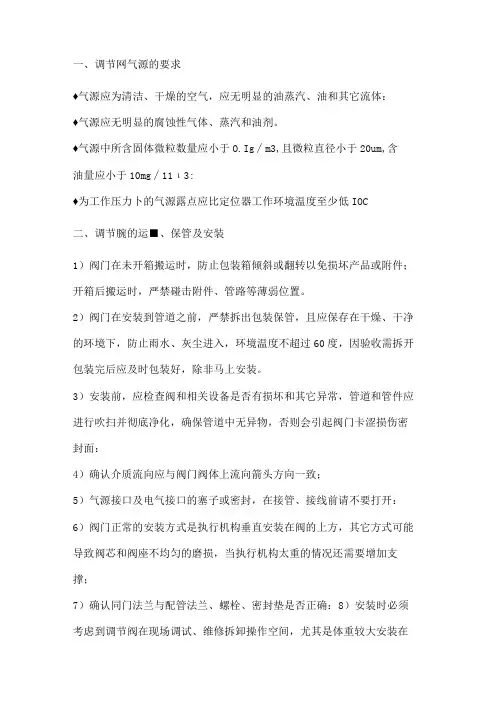

一、调节网气源的要求 ♦气源应为清洁、干燥的空气，应无明显的油蒸汽、油和其它流体： ♦气源应无明显的腐蚀性气体、蒸汽和油剂。 ♦气源中所含固体微粒数量应小于O.Ig∕m3,且微粒直径小于20um,含 油量应小于10mg∕11ι3: ♦为工作压力卜的气源露点应比定位器工作环境温度至少低IOC

二、调节腕的运■、保管及安装 1）阀门在未开箱搬运时，防止包装箱倾斜或翻转以免损坏产品或附件；开箱后搬运时，严禁碰击附件、管路等薄弱位置。 2）阀门在安装到管道之前，严禁拆出包装保管，且应保存在干燥、干净的环境下，防止雨水、灰尘进入，环境温度不超过60度，因验收需拆开包装完后应及时包装好，除非马上安装。 3）安装前，应检查阀和相关设备是否有损坏和其它异常，管道和管件应进行吹扫并彻底净化，确保管道中无异物，否则会引起阀门卡涩损伤密封面： 4）确认介质流向应与阀门阀体上流向箭头方向一致； 5）气源接口及电气接口的塞子或密封，在接管、接线前请不要打开： 6）阀门正常的安装方式是执行机构垂直安装在阀的上方，其它方式可能导致阀芯和阀座不均匀的磨损，当执行机构太重的情况还需要增加支撑； 7）确认同门法兰与配管法兰、螺栓、密封垫是否正确：8）安装时必须考虑到调节阀在现场调试、维修拆卸操作空间，尤其是体重较大安装在高空的阀门，更需要考虑吊装的方便性： 9）不要将阀门安装在有剧烈振动或对阀门施加过大压力的场所； 10）阀门安装。先将配对•法拦、垫片与阀体法兰连接后再与管道焊接，这样可以防止错装同时保证法兰两端面的平行，有利r密封； 11）配管。对于减压阀等仪表的供气配管应选择足够管径以满足供气流量，气源质量应满足前面要求； 12）接线。首先确认电源电压（信号）是否与定位器、电磁阀、限位开关等电气元件的铭牌标识电压相符，同时确保电缆接口密封防水。

三、调试 1）调节阀通电前请再次确认接线及电压是否正确，手轮机构是否处广白动状态（现场管道催扫或打压需手动打开阀门未竟位），然后按照说明书要求通气、通电或信号，因阀门出厂前已调试，只需根据信号进行一一测试即可： 2）若调节阀零位或行程变动或有误，只需将定位器按说明书要求进行重新调试或自检： 3）若定位器重新安装或更换，需按说明书要求进行安装，并重新调试。

Z41H 闸阀使用阐明书Z41H闸阀为阀板在阀杆旳带动下，沿阀座密封面作升降运动而达到启闭旳目旳。

1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa;2、使用温度：-29℃---425℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。

一、构造特点1、阀体通道为全通径，流体阻力小。

2、介质可从闸阀二侧任意方向流过，不受介质流动方向旳限制。

3、全开对密封面受冲蚀性较小，密封性能好。

二、维护保养 1、运送途中旳维护阀门在运送途中应注意要轻装轻卸，以避免法兰密封面磕碰损坏，应将密封面擦干净后再关闭。

要保证油漆、铭牌和法兰密封面旳完好，现场要作好防雨、防尘工作。

2、保管中旳维护对入库旳阀门，要认真擦拭、清洗阀门在运送过程中旳积水和灰尘，对容易生锈旳加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。

阀门进出口通道旳密封盖要封好，以免赃物进入。

对在运送中损坏、丢失旳阀门零件，应及时配齐。

3、阀门安装注意事项3.1、阀门搬运时要小心轻放，更不容许丢掷，以免阀杆扭断及各部件损伤。

3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。

3.3、带传动机构旳闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用阐明旳规定安装，安装位置应保证阀门旳使用，维修以便，阀门应直立安装。

3.4、阀门传动机构旳安装、使用、贮存、保管应按执行机构使用阐明书执行。

3.5、手轮、传动机构均不容许作起吊用，并严禁碰撞。

3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其她杠杆。

3.7、在操作过程中应保持介质和阀件旳清洁，发现任何缺陷和故障，应及时排除。

4、运转中旳维护阀门在运转过程中要使阀门处在常年整洁、润滑良好、阀件齐全、正常运转旳状态。

以达到启动灵活旳目旳，不容许在运营中对阀门进行敲打。

三、常用故障旳避免和排除常用故障产生因素避免措施排除措施开不起1、T型槽断裂。

楔式闸阀Z40/1H--10~25C产品使用说明书良精集团有限公司·本说明书适用于公称通径不同而又没有特殊需要的同类产品··使用前请认真阅读说明书·楔式闸阀使用说明书本阀门使用在水、蒸汽、石油、化工等的管道上，用来接通或者截断管路中介质。

一、技术参数设计及制造: GB/T 12234结构长度: GB/T 12221法兰连接尺寸: GB/T 9113 JB/T 79 HG20592压力—温度等级: GB/T12224试验和检验标准: GB/T 13927 JB/T9092主要性能规范二.结构和材料1. 结构本阀门为明杆楔式闸阀，可采用法兰连接、对焊连接、内螺纹连接和外螺纹连接等方式，具有结构长度合理，介质阻流小等特点。

阀杆下端与闸板T型槽连接。

上端和阀杆螺母旋合，顺时针方向旋转手轮时阀杆下降使闸板与阀底座密封密合，截断管路中介质，即为关闭。

手轮逆时针方向旋转时，闸板上升，接通管路中介质，即为开启。

阀体上设有导向机构，可防止闸板在开启和关闭时旋转，从而保证密封面相应对准，并使使闸板在未到达关闭位置之前不与密封面摩擦，从而减少密封面的磨损。

通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。

这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。

（本结构图为楔式闸阀一般结构形状图，具体结构与形状以实物为准。

）三﹑运输和贮藏1、阀门在运输过程中应轻起轻放，严禁如剧烈碰撞﹑倒置﹑挤压等野蛮装卸和运输的现象。

2、阀门严禁露天存放和堆叠﹑倒置等，应存放在通风干燥的室内。

阀门存放时间较长时，应定期进行对阀门的传动部位涂防锈油和润滑油，保持阀门清洁﹑干燥和润滑，保养完毕应及时封上两端盖，以防杂物进入。

3、运输和存放时应使阀门处于关闭状态。

四、安装与使用1、产品在出厂前都已经按有关标准的规定进行检验合格，执行装置调试完毕。

旭腾阀门闸阀使用说明书一闸阀启闭件（闸板）由阀杆带动，沿阀座密封面做升降运到的阀门。

二用途和性能规范1 用途楔式适用于工业管路上，作为启闭机构。

2性能规范主要性能规范三、工作原理和结构说明1本的设计结构是按照DIN3352进行设计制造的，的检验标准按照DIN3230。

2手轮按顺时针方向旋转时，闸板下降将通路切断，逆转时则反之。

3阀杆上有倒关装置时，当闸板打开，上升到最高位置时，可利用此倒关装置，以避免填料箱内的填料经常和介质接触，延长填料的使用寿命。

4采用弹性闸板结构密封可靠，并解决克服高温变形卡住缺点，开启灵活。

5阀门的接构长度按DIN3202-F4的规定，法兰的连接尺寸按DIN2543的规定。

五、维护保养和安装使用注意事项1本通路两端须堵塞，存放在干燥通风的室内，如长期存放,应经常检查，防止锈蚀。

2安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。

3安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。

4本可安装于任何工作位置，但必须便于检修和操作。

5本阀门在运行时应全开或全关，不能作节流使用，以免密封面受冲刷加速磨损。

6传动部位应保持清洁，定期加注润滑剂。

六、可能发生的故障及其消除办法1填料处渗漏（1）填料压盖太松，可均匀地将压紧填料压盖用的螺母旋紧。

（2）填料圈数不够，应增加填料。

（3）填料由于使用过久或保存不当失效，应更换新填料，更换时须注意各圈间的接头应交叉错开1200。

2闸板和阀座密封面间（1）密封面间夹有污物，可冲洗消除之。

（2）密封面如有损伤，应重新研磨，必要时可重新堆焊及加工，研磨的密封面必须平整，其粗糙度不得低于0.4。

3阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。

(1)法兰密封面上有损伤（直的沟纹或槽痕等）应进行修正。

(2)垫片损坏，应更换新垫片。

4阀杆传动不灵活（1）填料压得过紧，应适当拧松填料压盖上的螺母。

（2）填料压盖位置不正，使阀杆卡住，应均匀地拧动填料压盖上的螺母，使压盖恢复正常位置。

•••••••••• •••••••••••• ２ＦＺ１８－35双闸板防喷器••••••••• 使用说明书••••••••••••••••••••••• 胜利石油管理局总机厂••• 地址：山东东营西四路108号电话（传真）：0546—8612644•一、产品型号、名称：••2ＦＺ１８－35双闸板防喷器型号、名称如下：•• •2ＦＺ１８－35•••额定工作压力35ＭＰａ••• 公称通径Φ１８0ｍｍ••• • 双闸板防喷器二、外形：如图••••••••••••••••••••••三、用途和适用范围••• 2ＦＺ１８－35双闸板防喷器，适用于井口压力不超过35ＭＰａ的油气井，可配备液控系统单独使用，也可与其它防喷器组合配套使用。

•2ＦＺ１８－35•双闸板防喷器用液压关闭和打开闸板，当井场在无电、无气源时，可用手动关闭闸板，长时间封闭井口时必须用手动控制装置锁紧闸板。

•• 2ＦＺ１８－35双闸板防喷器能完成以下作业：••• １.当井内有钻具（或其它管材）时，能封闭套管与钻具之间的环形空间，•这种闸板防喷器配备了能封闭2 7/8"、3 1/2”钻具的管子闸板。

••• ２.当井内无钻具时，全封闭闸板关闭空井筒。

四、主要技术参数及规格：•••公称通径:•Φ１８0ｍｍ••••••额定工作压力：35ＭＰａ•••强度试验压力：70ＭＰａ•••油缸直径（内径）：１５０ｍｍ•••所用液压油：机械油、汽轮机油、变压器油•••油缸工作压力：８·５～１０·５ＭＰａ•••活塞行程：101ｍｍ•••油缸关闭腔容积：２×1.75Ｌ•••油缸打开容积：２×１·50Ｌ•••关闭闸板所需时间：小于３０Ｓ•••所配闸板规格：全封、2 7/8"、3 1/2″•••主通径连接螺栓孔分布园直径：Φ３１８ｍｍ•••连接螺栓数量与直径：12－Ｍ３6×３×２70•••密封垫环：ＲＸ－４6•••外形尺寸：１４１６×５４０×698（ｍｍ×ｍｍ×ｍｍ）重量: 1136Kg五、主要结构及工作原理••• 本防喷器是安装在浅油气井口上防止井喷的主要设备之一，其额定工作压力35ＭＰａ，可单独使用，也可与其它防喷器等组合使用。

TVS 6000UD 双疏水阀隔离 和泄放阀站安装和运行手册889-ZH V1.6请阅读并保存本手册北美 • 拉丁美洲 • 印度 • 欧洲/中东/非洲 • 中国 • 环太平洋地区设计、材料、重量及性能等级为近似值，如有变更，恕不另行通知。

有关最新信息，请访问 。

2安全须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3运行（参见第 7 页的分解图）....................................................................................3打开和关闭 TVS 隔离阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3打开和关闭泄放阀. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4带滤网的排污阀和 TVS 6000UD 泄压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4测试安装于 TVS 6000UD 的疏水阀运行情况. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4维护操作和更换安装于 TVS 6000UD 的蒸汽疏水阀. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5关闭程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5打开程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5TVS 6000UD 隔离阀、泄放阀、测试阀及排污阀故障排除..........................................6拆除阀盖组件、阀瓣密封圈、笼式衬套以及阀门垫圈 ....................................................7安装新的隔离阀组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7维修部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7产品有限担保和保修......................................................................................................8目录北美 • 拉丁美洲 • 印度 • 欧洲/中东/非洲 • 中国 • 环太平洋地区设计、材料、重量及性能等级为近似值，如有变更，恕不另行通知。

阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。

切断阀没有节流的功能。

该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。

逆时针旋转手轮，直到碰到阻挡，阀门打开。

对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。

注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。

止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。

警告！禁止用夹泵的方式对阀门进行泵验。

1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。

并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。

②截止阀：包装时，阀瓣应处于关闭状态。

②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。

对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。

1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。

对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。

1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。

1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。

木箱：在木箱的重心位置处设置装吊点进行装卸。

1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。

②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。

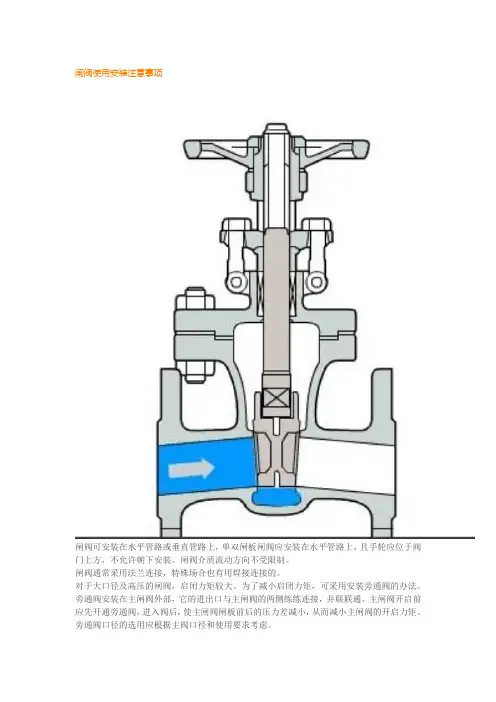

闸阀使用安装注意事项
闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。

闸阀介质流动方向不受限制。

闸阀通常采用法兰连接，特殊场合也有用焊接连接的。

对于大口径及高压的闸阀，启闭力矩较大。

为了减小启闭力矩，可采用安装旁通阀的办法。

旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。

主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。

旁通阀口径的选用应根据主阀口径和使用要求考虑。

闸阀是截断阀，密封性能不及截止阀。

闸阀主要“职责”是“断流”，以及以最小的阻力：“续流”。

它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。

闸阀的介质温度、压力，对使用的可靠性应引起注意。

在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。

锲式但闸板阀尤为明显。
