一、填空题1、实现有源逆变的条件为控制电压和电流。
2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、反组状态、正反组状态、反正组状态。
3、在有环流反并联可逆系统中，环流指的是只流经一个逆变器而不流经负载的电流。
为了减小环流，一般采用αβ状态控制方式。
4、有源逆变指的是把直流电能转变成交流电能后送给负载。
5、给晶闸管阳极加上一定的电压，同时在门极加上足够的电流脉冲，晶闸管才能导通。
6、当负载为大电感负载时，如不加续流二极管时，在电路中出现触发脉冲丢失时会出现失控现象。
7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为100Hz；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为200Hz；这说明三相全控桥整流电路的纹波系数比三相半波可控整流电路要小。
8、造成逆变失败的原因有过电压、过电流、过温度等几种。
9、提高可控整流电路的功率因数的措施有并联电容、谐振电路、直流侧串联电感和直流侧串联电容等四种。
10、晶闸管在触发开通过程中，当阳极电流小于保持电流时，如去掉脉冲，晶闸管又会关断。
二、选择题1、答案为D。
两对晶闸管的触发脉冲应相差120度。
2、答案为B。
当α=60度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。
3、答案为B。
通常在晶闸管触发电路中，若改变控制电压的大小时，输出脉冲相位会产生移动，达到移相控制的目的。
4、答案为B。
三相半控桥可控整流电路可以实现有源逆变。
5、答案为A。
逆变角βXXX选取在30~35度时，系统工作才可靠。
三、问答题1、逆变失败是指逆变电路不能正常地将直流电能转换为交流电能，或者转换效率很低，无法满足负载的需求。
造成逆变失败的原因有过电压、过电流、过温度等几种。
例如，过电压会导致晶闸管损坏，过电流会导致晶闸管烧毁，过温度会导致晶闸管失效等。
电力电子技术 试题（A ）注：卷面85分，平时成绩15分一、 回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。
（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCR B.GTO C.GTR D.P-MOSFET E.IGBTF.电力二极管G.MCT 。
2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。
（6分） （1） 某晶闸管，若其断态重复峰值电压为500V ，反向重复峰值电压700V ，则该晶闸管的额定电压是700V 。
（ ）第 1 页 （共 8 页）试 题：电力电子技术 班号： 姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。
（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β= ，2100U V=，50E V=,电路处于可逆变状态。
（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。
（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。
1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。
（5分）3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α= 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流平均值dVT I 。
（5分）第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：u u u 2、当该电路工作于整流状态时，设触发角60α= 且负载电流连续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。
（5分）i 0三、H型单极同频模式PWM的功率转换电路如下图（a）所示。
它由四个大功率IGBT和四个续流二极管组成。

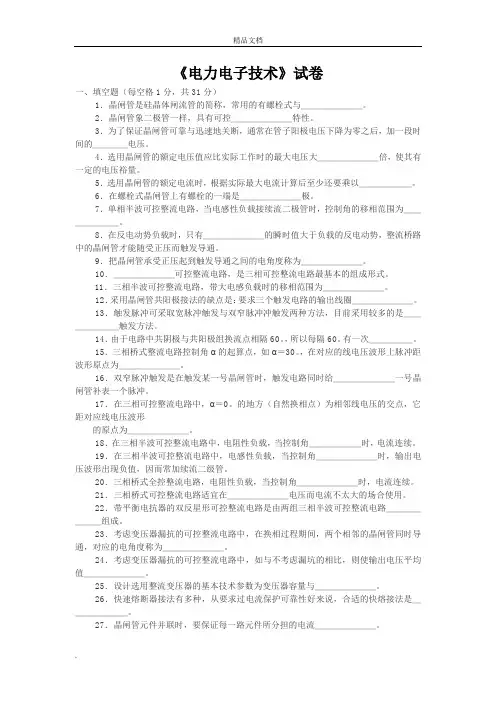

《电力电子技术》试卷一、填空题（每空格1分，共31分）1．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与＿＿＿＿＿＿＿。
2．晶闸管象二极管一样，具有可控＿＿＿＿＿＿＿特性。
3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。
4．选用晶闸管的额定电压值应比实际工作时的最大电压大＿＿＿＿＿＿＿倍，使其有一定的电压裕量。
5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿。
6．在螺栓式晶闸管上有螺栓的一端是＿＿＿＿＿＿＿极。
7．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为＿＿＿＿＿＿＿。
8．在反电动势负载时，只有＿＿＿＿＿＿＿的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。
9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。
10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。
11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。
12．采用晶闸管共阳极接法的缺点是：要求三个触发电路的输出线圈＿＿＿＿＿＿＿。
13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿＿＿触发方法。
14．由于电路中共阴极与共阳极组换流点相隔60。
，所以每隔60。
有一次＿＿＿＿＿。
15．三相桥式整流电路控制角α的起算点，如α＝30。
，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。
16．双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给＿＿＿＿＿＿＿一号晶闸管补表一个脉冲。
17．在三相可控整流电路中，α＝0。
的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。
18．在三相半波可控整流电路中，电阻性负载，当控制角＿＿＿＿＿＿时，电流连续。
19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值，因而常加续流二级管。
