电路分析计算习题和答案电路分析计算习题和答案电路分析是电子工程学科中非常重要的一部分，它涉及到电路中电流、电压、功率等基本概念的计算和分析。

通过解决电路分析习题，我们可以更好地理解电路中的各种现象和规律，并且能够应用这些知识解决实际问题。

下面，我将为大家提供一些常见的电路分析习题和详细的解答，希望对大家的学习和理解有所帮助。

习题一：串联电阻电路如图所示，一个电路中有三个串联的电阻，分别为R1、R2和R3。

已知R1=10Ω，R2=20Ω，R3=30Ω，电路中的电源电压为V=60V。

求解电路中的电流和每个电阻上的电压。

解答：根据欧姆定律，电流I可以通过以下公式计算：I = V / (R1 + R2 + R3)将已知数据代入公式中，可得：I = 60V / (10Ω + 20Ω + 30Ω) = 60V / 60Ω = 1A根据串联电路的特性，电流在整个电路中是相同的。

因此，每个电阻上的电压可以通过以下公式计算：V1 = I * R1V2 = I * R2V3 = I * R3将已知数据代入公式中，可得：V1 = 1A * 10Ω = 10VV2 = 1A * 20Ω = 20VV3 = 1A * 30Ω = 30V因此，电路中的电流为1A，R1上的电压为10V，R2上的电压为20V，R3上的电压为30V。

习题二：并联电容电路如图所示，一个电路中有两个并联的电容，分别为C1和C2。

已知C1=10μF，C2=20μF，电路中的电源电压为V=12V。

求解电路中的总电容和总电荷量。

解答：根据并联电容的特性，总电容Ct可以通过以下公式计算：Ct = C1 + C2将已知数据代入公式中，可得：Ct = 10μF + 20μF = 30μF根据电容器的公式，总电荷量Q可以通过以下公式计算：Q = Ct * V将已知数据代入公式中，可得：Q = 30μF * 12V = 360μC因此，电路中的总电容为30μF，总电荷量为360μC。

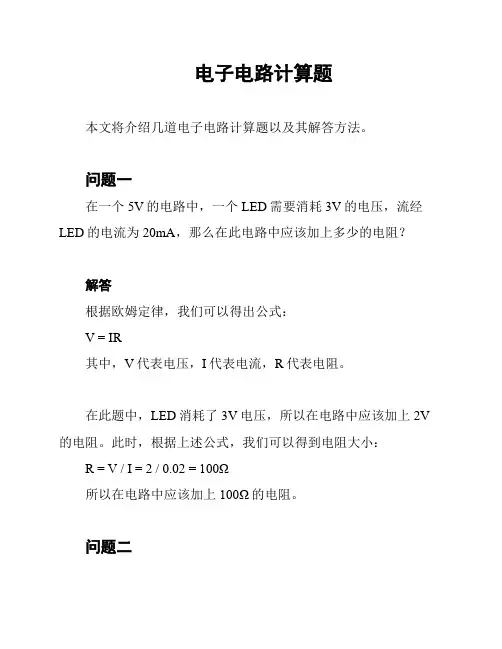

电子电路计算题本文将介绍几道电子电路计算题以及其解答方法。

问题一在一个5V的电路中，一个LED需要消耗3V的电压，流经LED的电流为20mA，那么在此电路中应该加上多少的电阻？解答根据欧姆定律，我们可以得出公式：V = IR其中，V代表电压，I代表电流，R代表电阻。

在此题中，LED消耗了3V电压，所以在电路中应该加上2V 的电阻。

此时，根据上述公式，我们可以得到电阻大小：R = V / I = 2 / 0.02 = 100Ω所以在电路中应该加上100Ω的电阻。

问题二在一个12V的电路中，一个电阻为220Ω的电阻器消耗了4mA 的电流，那么在此电路中，其两侧的电压是多少？解答根据欧姆定律，我们可以得出公式：V = IR其中，V代表电压，I代表电流，R代表电阻。

在此题中，电阻为220Ω，消耗的电流为4mA，所以我们可以得到电阻器两侧的电压大小：V = IR = 0.004A * 220Ω = 0.88V所以电阻器两侧的电压为0.88V。

问题三在一个6V的电路中，两个电阻分别为120Ω和180Ω，串联在一起，那么通过此电路的电流是多少？解答根据欧姆定律，我们可以得出公式：V = IR其中，V代表电压，I代表电流，R代表电阻。

对于串联电路，通过两个电阻的电流是相同的，所以我们可以得到以下公式：I = V / (R1 + R2)其中，R1和R2分别代表两个电阻的阻值。

在此题中，电路中的电压为6V，两个电阻分别为120Ω和180Ω，代入公式计算得到：I = 6V / (120Ω + 180Ω) = 0.02A = 20mA所以通过此电路的电流是20mA。

以上就是本文的三道电子电路计算题及其解答方法。

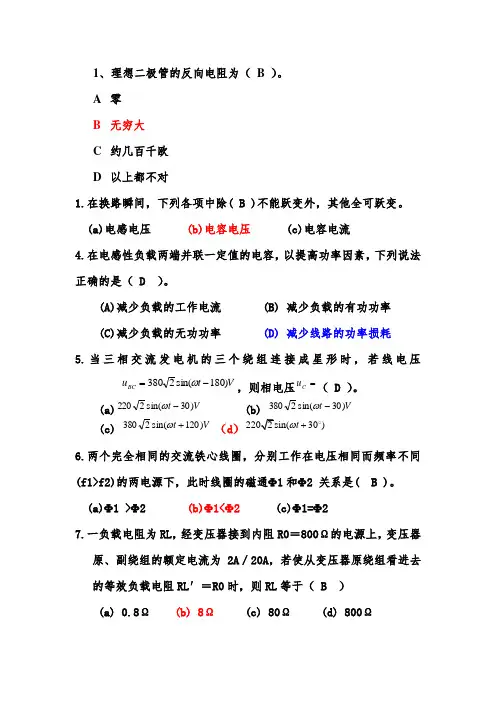

1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。

(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+o 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。

(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。

A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。

电学计算试题及答案1. 题目：计算电阻R1和R2串联后的总电阻值。

答案：当两个电阻R1和R2串联时，总电阻R等于R1和R2的和，即R = R1 + R2。

2. 题目：已知电路中电流I=2A，电阻R=10Ω，求通过电阻的电压U。

答案：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R = 2A * 10Ω = 20V。

3. 题目：计算并联电路中总电流I。

假设电路中有两个并联电阻R1和R2，电流分别为I1和I2，已知I1=3A，I2=4A。

答案：并联电路的总电流I等于各支路电流之和，即I = I1 + I2 = 3A + 4A = 7A。

4. 题目：计算电容器C在电压U=12V下储存的电荷Q。

假设电容C=2μF。

答案：电荷Q等于电压U乘以电容C，即Q = U * C = 12V * 2μF = 24μC。

5. 题目：已知电感L=0.5H，电流I=5A，求电感L储存的能量W。

答案：电感储存的能量W等于0.5乘以电流I的平方乘以电感L，即W = 0.5 * I^2 * L = 0.5 * (5A)^2 * 0.5H = 6.25J。

6. 题目：计算直流电路中电阻R=20Ω的功率P。

假设电流I=0.5A。

答案：功率P等于电流I的平方乘以电阻R，即P = I^2 * R = (0.5A)^2 * 20Ω = 5W。

7. 题目：已知交流电路中电压有效值U=120V，频率f=50Hz，求电感L 的感抗XL。

假设电感L=0.02H。

答案：感抗XL等于2π乘以频率f乘以电感L，即XL = 2π * f* L = 2π * 50Hz * 0.02H = 6.28Ω。

8. 题目：计算交流电路中电容C=0.00001F的容抗XC。

假设频率f=60Hz。

答案：容抗XC等于1除以2π乘以频率f乘以电容C，即XC = 1/ (2π * f * C) = 1 / (2π * 60Hz * 0.00001F) = 1.41kΩ。

计算题1、如图所示电路，E 1=60V ，E 2=10V ，r 1=2Ω，22r =Ω，R=5Ω，用支路电流法求123,,I I I 。

答案：方程为：22211121r I IR E r I IR E II I +=+==+ 110512I A =+211512I A =- 7012I A = 2、电路如图所示，已知：U S =120V ，R 1=2K Ω，R 2=8K Ω。

在下列3种情况下，分别求电压U 2、I 1、I 2、I 3。

（1）R 3=8K Ω，（2）答案：（1）U 2=80V ，I 1=0.02A ，I 2=0.01A ，I 3（2）U2=96V ，I 1=0.012A ，I 2=0.012A ，I 3=0A （3）U 2=0V ，I 1=0.06A ，I 2=0A ，I 3=0A 。

3、如图所示的电路，K 闭合前伏特表的读数为U 1=24V ，开关K 闭合后伏特表的读数为U 2=20V ，安培表的读数为I=5A ，试求电源的电动势E ，电源功率P E ，负载功率P 和内部损耗功率P 0。

答案：电动势E=24V ，电源功率P E =120W ，负载功率P=100W 和内部损耗功率P 0=20W4、电路如图所示，已知：U S =12V ，R 1=2Ω，R 2=8Ω，R 3=8Ω。

求电压U ab 、I 1、I 2、I 3。

答案：U ab =8V 、I 1=2A 、I 2=1A5答案：R=0Ω；R=0.5Ω；R=15Ω。

U 和电流I 。

答案：I=1A ，U=20V ；I=1.2A ，U=18V 。

7答案：U AB =-2V 。

8、如图所示电路，已知U S1=12V ，I 1=5A ，R 1=2Ω，R 2=4Ω，。

求电压U ab 、I 2、I 3 、R 3。

答案：U ab =2V 、I 2=0.5A 、I 3=4.5A 、R 3=0.449、电路所图所示，已知正弦交流电路的电流,)30sin(22A t i ︒+=ω端电压V t u )60sin(2220︒+=ω。

电工电子类专业计算综合练习题一、计算题1.将电感L=255mH,电阻为60欧的线圈接到u=311sin(314t+600)上，试求：（1）电路中电流的有效值；（2）电路中的有功功率，无功功率，视在功率，功率因数。

2.如图所示，E1=12V, E2=4V R1=4Ω，R2=4Ω,R3=2Ω,当开关断开和闭合时，分别计算A、B两点间的电压U AB。

3.每相电阻为3Ω，感抗为4Ω的三相对称负载，作Y 联结，接于工频线电压为380V 的三相电源上，若)6314sin(2380π+=t Uvw V ，试求：(1)相电流、线电流的大小；（2）V 相负载电流的解析式；（3）三相负载的有功功率。

4、 图示放大电路中三极管的U BE =0.7V ，U CC =12V ，R C =2k Ω，R B =280k Ω，R L =6k Ω，β=50，C 1、C 2足够大，输入电压有效值U i =0．1V ， 求：（1） 静态电流I C ，电压U CE （2） 输出电压有效值U 05. 如图所示为在220V的交流电路中，接入一理想变压器。

一次绕组N1=1000匝，二次侧电压U2=44V，负载电阻R L=11Ω，试求：（1）二次侧匝数N2；（2）一次侧电流I1。

（3）一次侧的阻抗Z1+u_2U1RL二、综合应用题现有一个并联型稳压电源电路（如图），电源电压为220V，变比为11，R=100Ω，稳压管的稳定电压U Z=16V，RL=1KΩ，1.现要在线路板上进行焊接，在电路焊接时，甲同学不小心将VD4虚焊，乙同学将VD3带色环的一端焊在电路的零电位上，分析这两位同学焊接完毕通电测试时会出现什么现象？2.如果变压器的标签丢失，不知这个变压器的一、二次绕组，请问如何用万用表来确定？3.试分析电阻R的作用。

当测量RL两端电压为0.7V时,试分析故障原因。

4.试计算当开关S闭合和断开时流过稳压管的电流。

答案一、计算题1.I=2.2，P=290，Q=387，S=484，λ=0.6 2.断开时Uab=4 闭合时Uab=23. Ip=Il=44；)3314sin(2220π-=t i ；p=174244、解：（1）I B =（V CC -U BE ）/R B =0.04mA I C =βI B =2mAU CE =V CC -I C R C =8V (2)r be =300+(1+β)26/Ie=963ΩAu=-β(R L ∥R C )/I E =-77.9 U O =A U Ui=7.79V 5．解：（1）K=5, N2=200 （2）I2=4A, I 1=0.8A 。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

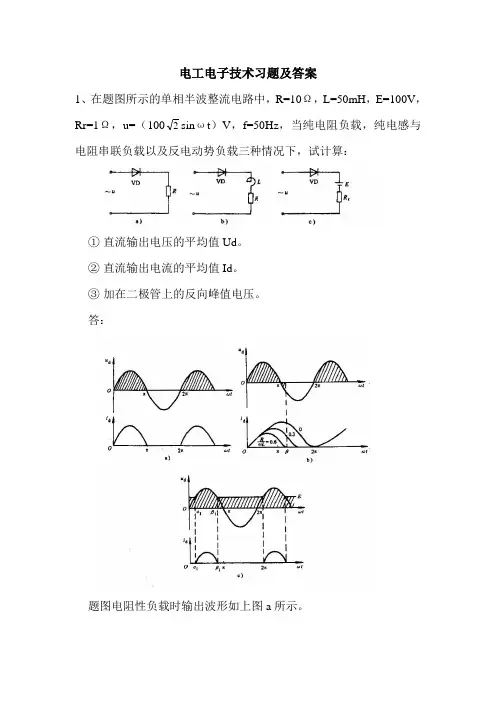

电工电子技术习题及答案1、在题图所示的单相半波整流电路中，R=10Ω，L=50mH，E=100V，Rr=1Ω，u=（1002sinωt）V，f=50Hz，当纯电阻负载，纯电感与电阻串联负载以及反电动势负载三种情况下，试计算：①直流输出电压的平均值Ud。

②直流输出电流的平均值Id。

③加在二极管上的反向峰值电压。

答：题图电阻性负载时输出波形如上图a所示。

U d =⎰ππ221sin ωtd （ωt ）=π2⨯100V=45AI d =R U d =1045A=4.5A U RV =2⨯100V=141.4V题图感性负载时输出波形如上图b 所示。

二极管一导通，下面电压方程式成立。

Ldtdi t+Ri d =2Usin ωt 当ωt=0时，id=0 则 i d =Imsin （ωt-Φ）+Imsinv Φe LRt-其中I m =22)(2L R U ω+ ⎪⎭⎫⎝⎛=R L arctg ωφ图b 中在三种时间常数时电流波形曲线β角随)(t R ω的减小而增大。

负载为纯电感时，1)/(0lim =->-L t R R e ωω2)(lim πω=>-RL arctg R i d =()t LUωωcos 12- β变为2π，即ππω4,2=t ，...时，0=d i ，即二极管在此时刻才截止。

()()A LU t d t L UU d 92cos 122120==-=⎰ωωωωππ 0=Rv U题图c 反电动势负载时输出波形如图c 所示。

设二极管导通时的角度为α1，截止时的角度为β1，则⎪⎭⎫⎝⎛=U E 2arcsin 1α 1β=⎪⎭⎫⎝⎛U E 2arcsin =π—1απβπ≤≤12U d =E+()()=-⨯⎰t d E t ωωπβαsin 10022111()=-⨯-⎪⎭⎫ ⎝⎛--1111cos cos 2100221αβππαβE 106.8Vd I =()()=-⨯⎰t d E t R rωωπβαsin 100212111()A E U R d r8.61=-V U E U RV 4.2412=+=2、晶闸管单相半波可控整流，设交流电压有效值为U ，频率为f ，负载为电感性负载，延迟角为α，如图所示。

的阻值。

R 2 R//R f 100//109.1k第1章模拟集成运放及其应用1.1 当负载开路(R L )时测得放大电路的输出电压 U'°=2V ;当输出端接入 R L =5.1K Q 的负载时，输出电压下降为 U o =1.2V ,求放大电路的输出电阻 R L O U o ?u R L R oR o 。

解:• R (春 1)R L 3.4(K Q) 1.2当在放大电路的输入端接入信号源电压 U s =15mV ，信号源电阻 电路的输入端的电压为 u i =10mV ，求放大电路的输入电阻 R 。

R c U i - ?U s R i R s R s =1K Q 时，测得 解: u ••• R ( 1 )R s 2(K Q) U s U i 1.3当在电压放大电路的输入端接入电压源 u s =15mV ，信号源内阻电路的输入端的电压为 R s =1K Q 时，测得 U i =10mV ;放大电路输出端接 R L =3K Q 的负载，测得输出电压为 U o =1.5V ，试计算该放大电路的电压增益 A u 和电流增益 并分别用dB(分贝)表示。

解: A u U o150, A u (dB) 20lg A u 43.5 dB A i U - 10 11 虬岂 100 (U s U i ) R sA j (dB) 20lg A j 40(dB) 1.4某放大电路的幅频响应特性曲线如图 截止频率f L 、上限截止频率f H 和通频带1.1所示，试求电路的中频增益 A um 、下限 f BW 。

图1.1 习题1.4电路图解：A um (dB) 40(dB)5f H 10 (H Z )…f BWf HILf H 1.5电路如图1.2所示, oum-A20(Hz)105(H Z )当输入电压为 1000.4V 时，要求输出电压为 4V ，试求解R 1和R 2解：u o& Ui号0.410k1.6集成运算放大器工作在线性区和非线性区各有什么特点。

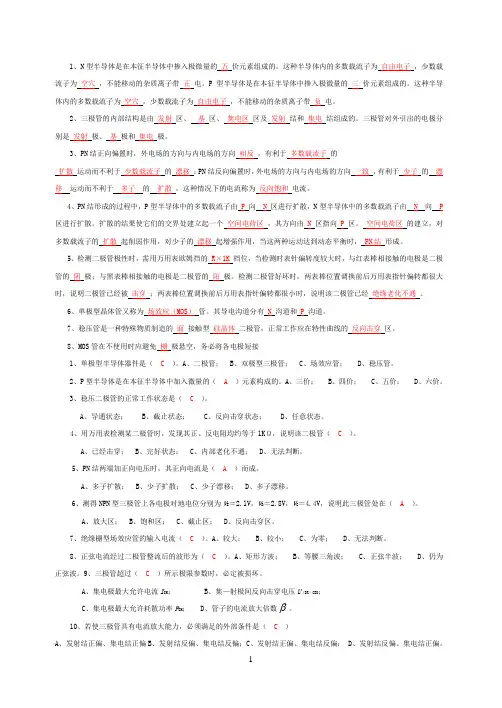

1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P 区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化不通。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接1、单极型半导体器件是（C）。

A、二极管； B、双极型三极管； C、场效应管； D、稳压管。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价； B、四价； C、五价； D、六价。

电子电路基础习题册参考答案（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

电工电子计算试题及答案一、选择题1.下列哪个物理量的单位是伏特？A. 电压B. 电流C. 电阻D. 功率2.在Ohm定律中，电压和电流的关系是？A. 电压等于电流乘以电阻B. 电流等于电压除以电阻C. 电阻等于电压除以电流D. 电阻等于电压乘以电流3.下列哪个元件可以将交流电转换成直流电？A. 变压器B. 电容器C. 整流器D. 电感器4.电阻的单位是？A. 安培B. 瓦特C. 欧姆D. 伏特5.电子计算机中，二进制数的基数是几？A. 2B. 8C. 10D. 16二、填空题1. 根据Ohm定律，当电压为6伏特，电流为2安培时，电阻的值为__________。

2. 10兆欧姆等于__________欧姆。

3. 线圈内有0.5亨的电感，当流过的电流变化率为每秒10安培时，线圈中产生的感应电动势为__________伏特。

三、简答题1. 请解释什么是电阻？2. 请解释什么是直流电和交流电？3. 简述电容器的工作原理。

四、综合题某电路中，电压为12伏特，电流为3安培，求电路中的电阻值。

试题答案：一、选择题1. A2. B3. C4. C5. A二、填空题1. 3欧姆2. 10,000,0003. 5伏特三、简答题1. 电阻是指电流通过时产生的电压降。

2. 直流电是电流方向恒定的电流，交流电是电流方向周期性变化的电流。

3. 电容器的工作原理是通过在两个导体板之间存储电荷，以实现电荷的存储和释放。

四、综合题根据Ohm定律，电阻值等于电压除以电流，所以电路中的电阻值为12伏特/3安培 = 4欧姆。

以上是电工电子计算试题及答案的内容。

希望对您有所帮助！。

习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U =IR =0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P =UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I +2I =0 即得：I =1A则U ac =2(-I )=-2V （或者U ac =-6+4I =-2V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I +2I =0 即得：I =1A则U ac =1(-I )=-1V （或者U ac =-3+2I =-1V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db支路，因为不构成回路，支路电流等于零，U db =10V由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I +12+1I +2I +2I +1I -8+2I =0得：10I +4=0 #（2）求电流 由上面得回路电压方程式得：)A (4.0104-=-=I # 负号表示电流的实际方向与参考方向相反。

电子线路试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的参考方向与实际方向相反时，电流的值为：A. 正值B. 负值C. 零D. 无法确定2. 欧姆定律表达式为：A. V = IRB. V = IR + V0C. I = V/RD. R = V/I3. 一个电路的总电阻为10Ω，当并联一个5Ω的电阻后，总电阻将：A. 增加B. 减小C. 保持不变D. 无法确定4. 电容元件在直流电路中相当于：A. 开路B. 短路C. 电阻D. 电感5. 正弦波信号的频率为50Hz，其周期为：A. 0.01秒B. 0.02秒C. 0.1秒D. 1秒二、填空题（每空2分，共20分）6. 根据基尔霍夫电压定律，一个闭合电路中，沿任一闭合路径的电压之和等于______。

7. 串联电路中，总电阻等于各个分电阻的______。

8. 电感元件在交流电路中会产生______。

9. 理想电容元件的电流与电压相位差为______。

10. 一个电路的功率因数是______与有功功率的比值。

三、简答题（每题10分，共30分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。

12. 什么是戴维南定理？它在电路分析中有何应用？13. 说明什么是谐振频率，并解释LC谐振电路的工作过程。

四、计算题（每题15分，共30分）14. 给定一个由三个电阻串联组成的电路，R1=100Ω，R2=200Ω，R3=300Ω，求电路的总电阻。

15. 一个RLC串联电路，R=1000Ω，L=100mH，C=10μF，信号频率为50Hz，求电路的阻抗和相位角。

电子线路试题答案一、选择题1. B（负值）2. A（V = IR）3. B（减小）4. A（开路）5. B（0.02秒）二、填空题6. 零7. 总和8. 感抗9. -90度10. 视在功率三、简答题11. 叠加定理是指在一个线性电路中，任何一条支路的电压或电流都可以看作是由电路中每一个独立电源单独作用时在该支路产生的电压或电流的代数和。

电工电子技术试题及答案一、选择题1. 电路的基本组成要素包括（）。

A. 电源、导线、负载B. 电源、开关、电流表C. 电源、电阻、电容器D. 导线、开关、负载答案：A2. 欧姆定律表达式为（）。

A. V = IRB. I = V/RC. R = VID. 以上皆是答案：D3. 以下哪种元件是用来储存电能的？（）A. 电阻B. 电容C. 电感D. 二极管答案：B4. 交流电的表达式为正弦波形，其最大值和有效值之间的关系是（）。

A. 最大值等于有效值B. 最大值约为有效值的1.414倍C. 有效值约为最大值的1.414倍D. 两者之间无固定关系答案：C5. 以下哪种材料不适合用于制作电阻器？（）A. 镍铬合金B. 康铜合金C. 铝D. 石墨答案：C二、填空题1. 电阻的单位是_______，符号为Ω。

答案：欧姆2. 电容的单位是_______，符号为F。

答案：法拉3. 电感的单位是_______，符号为H。

答案：亨利4. 交流电的周期性表达式可以写作_______。

答案：正弦波形5. 直流电的特点是电流方向和大小在一段时间内保持_______。

答案：不变三、简答题1. 请简述电阻、电容和电感在电路中的基本作用。

答案：电阻主要用于限制或调节电路中的电流，消耗电能转化为热能；电容用于储存和释放电能，对直流电具有阻断作用，对交流电具有滤波和耦合作用；电感则主要用于储存磁能，对交流电有阻碍作用，可以用于滤波、稳压和振荡电路中。

2. 交流电与直流电有何区别？答案：直流电的电流方向和大小在一段时间内保持不变，而交流电的电流方向和大小会随时间周期性变化。

直流电常见于电池和稳定的电源供应，而交流电则是大多数国家电网的标准供电形式。

3. 何为欧姆定律？请举例说明其应用。

答案：欧姆定律描述了电压、电流和电阻之间的关系，定律表达式为V = IR，其中V是电压，I是电流，R是电阻。

例如，如果一个电阻为10Ω的负载两端施加20V的电压，根据欧姆定律，流过电阻的电流为2A。

电工电子技术考试题及答案大全考试题一：直流电路计算1. 在一个具有10 Ω 电阻和5 V 电源的电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 5V / 10Ω = 0.5A。

2. 如果一个电路中有两个并联的电阻，一个是4 Ω，另一个是6 Ω，计算并联电路的等效电阻。

答案：根据并联电阻公式，1/等效电阻= 1/4Ω + 1/6Ω = 3/12Ω +2/12Ω = 5/12Ω。

所以，等效电阻= 12Ω / 5 = 2.4Ω。

3. 一个电阻为8 Ω 的电路中有一个 12 V 的电源，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 12V / 8Ω = 1.5A。

考试题二：交流电路计算1. 在一个具有50 Ω 电阻和 100 V 峰值电压的交流电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 100V / 50Ω = 2A。

2. 一个交流电路中有一个8 Ω 的电阻和一个2 μF 的电容，电源的频率为 50 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 8Ω，电容的电抗XC = 1 / (2πfC) = 1 / (2π × 50 × 2 × 10^-6) = 159.155Ω。

总电抗XT = √（XR^2 + XC^2）= √（8^2 + 159.155^2）≈ 159.161Ω。

相位角θ = arctan (XC / XR) = arctan (159.155 / 8) ≈ 86.431°。

3. 一个电路中有一个10 Ω 的电阻和一个 5 mH 的电感，电源的频率为 1000 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 10Ω，电感的电抗XL = 2πfL = 2π × 1000 ×5 × 10^-3 ≈ 31.416Ω。
