华南理⼯⼤学《电⼯学》考试真题4华南理⼯⼤学《电⼯学》考试真题4华南理⼯⼤学期末考试A1. Consider the circuit shown in Fig.1 given that U S1=6V , U S2=10V , R 1=4Ω, R 2=2Ω, R 3=4Ω, R 4=1Ω, R 5=10Ω. Find the value of I 1, I 2, I 3, I 4, I 5 and V AB . （6 scores ）S 2Fig.12. Consider the circuit shown in Fig.2, the two ideal diodes are of the same type, v i =6sinwt V , please judge the state of D 1 and D 2 (on or off) and plot the waveform of voltage v O . （6 scores ）v i =6sinFig.23．Consider the circuit shown in Fig.3 given that U S =1V , I S =1A, R 1=R 2=R 3=1Ω. Determine current I 1, I 2 and voltage U in superposition, which elements are supplying power? （8 scores）U SFig.34．Find the Thevenin equivalent circuits for the two-terminal circuit shown in Fig.4 given that R 1=R 2=2k Ω, R 3=0.4k Ω.（10 scores ）ABFig.45. Consider the circuit shown in Fig.5 given I S =9mA, R 1=6k Ω, R 2=3k Ω, C =2µF. The switch S has been open for a long time, and then closed at t = 0, please find theu t C ()after S is closed. (10 scores)2Fig.56. Consider the sinusoidal circuit shown in Fig.6 given that R=8Ω, X L =6Ω, I 1rms =I 2rms =0.2A. Find the value of I rms , V rms , the power factor and reactive power of the total circuit. （10 scores ）CFig.67.A balanced positive-sequence wye three-phase source has line-to-line voltages of 380V rms. this source is connected to a balanced wye-connected load in Fig.7. Each phase of the load is Z=3- j4 . Find the instantaneous current of i a A , i b B , i c C , i Nn ,the apparent power, average power and the reactive power delivered to the load. Assume that the phase of V ab is zero. （10 scores ）Fig.78. Consider the circuit shown in Fig.8 given that R 1=R 2=R 3=10kΩ, R F =20kΩ, u I1= 1V , u I2= 2V , u I3= -1V ,. Find the value of output voltage u O . （10 scores ）u I2u I1uOFR 1R 2R 3u I 39.Transistors are operating in the active region in Fig.9, assume that: β=50, r π=1kΩ, determine ：（1）plot small signal equivalent circuit ；（2）calculate input resistor r i and output resistor r o ；（3）voltage gain A u . (12 scores).Ωu o 12V+－v oFig.910. Consider the source follower illustrated in Figure 10, determine: (1) plot small signal equivalent circuit; (2) Compute the voltage gain, input resistance, and outputresistance. (10 scores)(t v Lfig.1011. Consider the circuit shown in Fig.11, write the logic formula and make simplification in De Morgan’s law, analyze its lo gic function. (8 scores)1.I 1=I 2=S112U R R +=1A 2I 3=I 4=S2U R R 34+=2A 4 I 5=0A5V AB = 0V62.1. When v i >=3V, D 1 on, D 2 off,v o =3V2. When v i <=-3V, D 1 off, D 2 on,v o =-3V 2. When -33．U ''原图U S"I S acts alone ：I 1'=I 2'=0.5I S =0.5A U'=R 3I S +R 2I 2'=1.5V2U S acts alone ：''=''=+=I I U R R 1212 05SA .U"=R 2I 2"=0.5V4so ：I 1=－I 1'+I 1"=0I 2=I 2'+I 2"=1A U =U'+U"=2V电流源I S 是电源84．原电路化为下图：AB 0U U U U R R R U 0S S1SS V ==+-+?='121386R R R R 031214=+=//.k Ω等效电压源电路如下图所⽰： 105.u u I R C C ()()00541+-===S V2 u I R R R R C ()∞=+=SV 1212184τ=+=?-R R R R C 12123410 s6u t u u u C C C C t()()()()=∞+-∞+-0eτ=+-1836250e V t106.CFig.6 Assume ：∠=0V V rms1λ12208=+=R R XL.1369=.o then: -∠=9.362.01rms I A∠=902.02rms I A,?∠=+=6.26179.021rms rms rms I I I A A I rms 18.0= 5 ?∠=+=02)(1L rms rms jX R I V7 Power factor:λ==cos .0898 Reactive power:16.0sin ==?rms rms I V Q Var107.().15531Z R X C =-=∠-?j ΩA B 3800 VU ?=∠ (有效值相量)A 220304423.1 A 553.1I ?∠-==∠∠- 2B C 4496.9 A 44143.1 A I I ??=∠-=∠4各线电流瞬时值A 23.1) A i t ω?=+B 96.9) A i t ω?=-C 143.1) A i t ω?=+A i i i i CB A Nn 0=++= 7().232896S U I l l ==?10V A 3 apparent powerP S ==?λ1739.10W 3 average power Q S ==-?sin .?231610Var 3reactive power108.利⽤叠加原理u O V =-05.要点'=-u O V 2(只有u I1输⼊) ''=u O V 3(只有u I2输⼊) '''=-u O V 15.(只有u I3输⼊) u u u u O O O V ='+''+'''=-05. 9.(1)R B1R B24(2)r R r R R R iB be B B B k ===//.//07912Ωr o =Rc 4A R R r u =-=-=-βC L be //.//.502521625 410SOLUTION(t v R L4Lm L m in o v R g R g v v A '1'+==6G ininin R i v R ==8 x x o i v R =11.F ABCA BC ABC A BC ==+由上式可看出，此逻辑电路功能为A 和BC 异则F ＝1，即“异或”电路.。

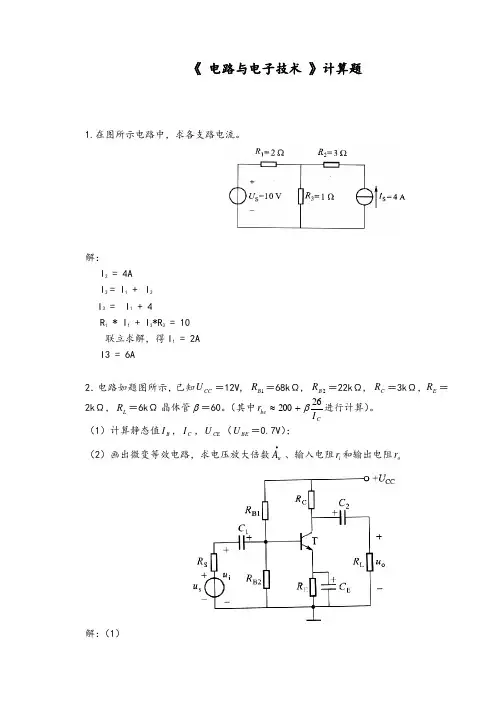

《电路与电子技术》计算题1.在图所示电路中，求各支路电流。
解：2I = 4A 3I = 1I +2I 3I = 1I + 4 1R *1I +3I *3R = 10 联立求解，得1I = 2A3I = 6A2．电路如图所示，已知CC U ＝12V, 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，ER ＝2kΩ，L R ＝6kΩ晶体管β＝60。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； （2）画出微变等效电路，求电压放大倍数•u A 、输入电阻i r 和输出电阻o r解：（1）I BQ = (V CC - U BEQ ) / R b = (12 - 0.7)/ 68 *310 = 17µA I CQ = β I BQ= 60 * 0.17 = 10 mA U CEQ = V CC – I CQ * R C= 12 - 10* 3 = -18VU CEQ << U BEQ ,即V C < V B <V E ,晶体管工作在作在饱和区。
（2）Cbe I r 26200β+≈ = 200 + 100* 26 / 10 = 0.45kΩ •u A = Uo/U I = - β (R C //R L ) / (R b +r be )= -100*0.45/ (68+0.45) = -0.66r i = U i / I i = R b +r be = 68.45kΩ r o = Uo / Io = R C = 68k Ω3．在图所示电路中，开关S 在t =0时刻合上，试求： (1)S 闭合瞬间各支路的电流和各元件上的电压； u L =U ；u R =0；u C =0(2)电路达到新的稳定状态后各支路电流和各元件上的电压。
u L =0；u R =U ；u C =U4．电路如图所示，求各支路电流。
第1章电路的基本概念与基本定律??1.(单选题)? 如图所示电路中，电流实际方向为__A___。
A． e流向d B. d流向e C. 无法确定?2.(单选题)? 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为__ C____。
A． 4A???????? B. 0A???????? C. ―4A?3.(单选题)? 电流与电压为关联参考方向是指??A????。
A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致4.(单选题) 下面说法正确的是C。
A．电压源与电流源在电路中都是供能的。
B. 电压源提供能量，电流源吸取能量。
C. 电压源与电流源有时是耗能元件，有时是供能元件。
D. 以上说法都不正确。
5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（吸收）功率，表明此元件起（负载）作用。
CA. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（B）的白炽灯烧坏。
A. 40WB. 60WC. 40W和60W7.(单选题) 如图所示电路中，供出功率的电源是（A ）。
A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（ B ）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为 A 。
A. 0A，3VB. 3A，1VC. 0A，0V10.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为D。
第一章电路的基本概念和定律1.在图1-4所示电路中，巳知U = 4V，电流『一2A，则电阻值R为（）。
A.-2。
B.2。
C.-8。
+ I图1-4答题：A. B. C. D.（巳提交）参考答案：B问题解析：第二章电路的基本分析方法1.在图2-1所示电路中，电阻R = 40Q，该电路的等效电阻RAB （）A.10。
B.20。
C.40。
R图2-1答题：A. B. C. D.（巳提交）参考答案：A问题解析：2.图2-2所示电路的等效电阻RAB（）。
A.10。
B.5。
C.4。
6 □6 □图2-2答题：A. B. C. D.（巳提交）参考答案：B问题解析：3.图2-3所示电路中，A、B两端间的等效电阻RAB（）A.3。
B.4。
C.4.5。
E 0 # --- ----- H% 口' ---- i3 □'——6口A1J图2-3答题：A. B. C. D.（巳提交）参考答案：B问题解析：4. 图2-4所示电路中，每个电阻R均为8Q，则等效电阻RAB为（）A.3。
B.4。
C.6。
图2-4答题：A. B. C. D.（巳提交）参考答案：A问题解析：5.图2-5所示电路中的等效电阻RAB为（）A.4。
B.5。
C.6。
图2-5答题：A. B. C. D.（巳提交）参考答案：B问题解析：6.用^ • Y等效变换法，求图2-6中A、B端的等效电阻RAB为（）A.6QB.7QC.9Q图2-6答题：A. B. C. D.（巳提交）参考答案：B问题解析：7.图2-8所示电路中A 、B 两点间的等效电阻与电路中的RL 相等，则RL 为（ ）。
A.40QB.30QC.20Q8.在图2-9所示电路中，电源电压U=10V ，电阻R=30Q ，则电流I 值为（）。
A.3AB.2AC.1A r R 10.巳知图2-20电路中的US=2V 。
用图2-21所示的等效电流源代替图2-20所示的电路，则等效电流源的参 数为（ ）。
A.IS=2A ，R=1QB.IS=-2A ，R=〔QC.IS=2A ，R=2^9.在图2-10所示电路中，电源电压U=2V ，若使电流I=3A ，电阻R 值为（A.l QB.2QC.3Q）。

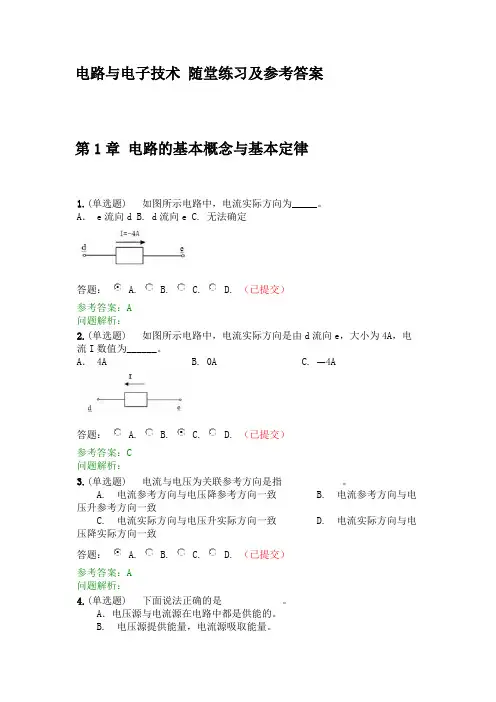

电路与电子技术随堂练习及参考答案第1章电路的基本概念与基本定律1.(单选题) 如图所示电路中，电流实际方向为_____。
A． e流向d B. d流向e C. 无法确定答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为______。
A． 4A B. 0A C. ―4A答题： A. B. C. D. （已提交）参考答案：C问题解析：3.(单选题) 电流与电压为关联参考方向是指。
A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致答题： A. B. C. D. （已提交）参考答案：A问题解析：4.(单选题) 下面说法正确的是。
A．电压源与电流源在电路中都是供能的。
B. 电压源提供能量，电流源吸取能量。
C. 电压源与电流源有时是耗能元件，有时是供能元件。
D. 以上说法都不正确。
答题： A. B. C. D. （已提交）参考答案：C问题解析：5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（）功率，表明此元件起（）作用。
A. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。
A. 40WB. 60WC. 40W和60W答题： A. B. C. D. （已提交）参考答案：B问题解析：7.(单选题) 如图所示电路中，供出功率的电源是（）。
A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源答题： A. B. C. D. （已提交）参考答案：A问题解析：8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W答题： A. B. C. D. （已提交）参考答案：B问题解析：9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为。
华南理工大学期末考试模拟电子技术基础试卷及答案一、填空（25分）1．二极管最主要的特性是 。
2．三极管是 控制型器件，而场效应管是 控制型器件。
3．射极输出器具有______________恒小于1、接近于1，______________ 和__________同相，并具有_____________高和_______________低的特点。
5．如果变压器二次(即副边)电压的有效值为_______V ，桥式整流后(不滤波)的输出电压为_________V ，经过电容滤波后为________V 二极管所承受的最大反向电压为 V 。
6、在门电路中，最基本的三种门电路是 门 门和 门。
7．时序逻辑电路按照其触发器是否有统一的时钟控制分为 时序电路和 时序电路。
二、单项选择题 （每小题 2分，总共20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为，则这只三极管是（ ）。
A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2．某场效应管的转移特性如图所示，该管为（ ）。
A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ ）。
A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。
A ．不用输出变压器B ．不用输出端大电容C ．效率高D ．无交越失真 5．稳压二极管稳压时，其工作在( )，发光二极管发光时，其工作在( )。
A ．正向导通区 B ．反向截止区 C ．反向击穿区 6. 图示逻辑电路的逻辑式为( )。
(a) F =A B +A B(b) F =AB AB +(c) F =AB +A B8. 逻辑代数又称为 代数。
最基本的逻辑关系有 、 、 三种。

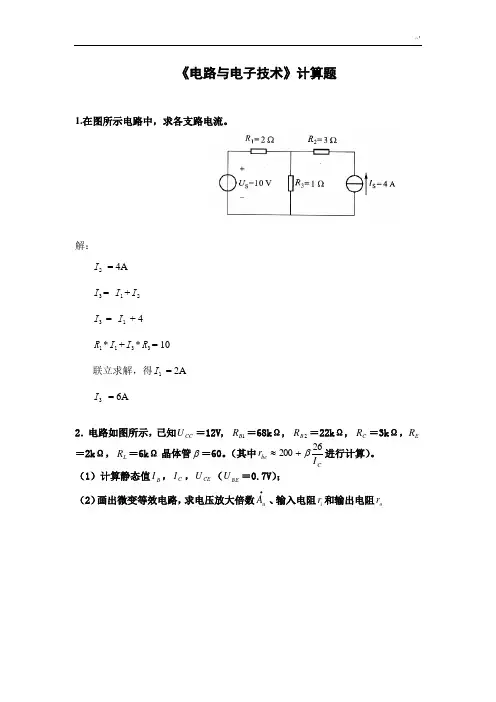

《 电路与电子技术 》计算题1.在图所示电路中，求各支路电流。
解： I 2 = 4A I 3 = I 1 + I 2I 3 = I 1 + 4R 1 * I 1 + I 3*R 3 = 10 联立求解，得I 1 = 2A I3 = 6A2．电路如题图所示，已知CC U ＝12V, 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，E R ＝2kΩ，L R ＝6kΩ晶体管β＝60。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； （2）画出微变等效电路，求电压放大倍数•u A 、输入电阻i r 和输出电阻o r解：（1）I BQ = (V CC - U BEQ ) / R b = (12 - 0.7)/ 68 * 103= 17µAI CQ = βI BQ= 60 * 0.17 = 10 mAU CEQ = V CC - I CQ * C R = 12 - 10* 3 = -18VU CEQ << U BEQ , 即V C < V B <V E ,晶体管工作在作在饱和区。
（2）Cbe I r 26200β+≈ = 200 + 100* 26 / 10 = 0.45kΩ •u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -100*0.45/ (68+0.45) = -0.66i r = U i / I i = R b +r be = 68.45kΩ o r = Uo / Io = R C = 68kΩ3．在图所示电路中，开关S 在t =0时刻合上，试求： (1)S 闭合瞬间各支路的电流和各元件上的电压； u L =U ；u R =0；u C =0(2)电路达到新的稳定状态后各支路电流和各元件上的电压。
u L =0；u R =U ；u C =U4．电路如图所示，求各支路电流。
华南理工大学2005～2006学年度第二学期考试试卷答案(B 卷)《电路与电子技术》(计算机专业)考试时间：120分钟考试日期：2006年 7 月 13 日一、选择题 （每题2分，共10分）一、选择题(每小题2分，共10分)1. PN 结的单向导电性是指（在加正向电压时呈导通状态；在加反向电压时呈截止状态 ）。
2、电路如图1所示,所有二极管均为理想元件，则D 1、D 2、D 3的工作状态为( d )。
（a ）D 1、D 2、D 3均导通（b ）D 1、D 3截止，D 2导通 （c ）D 1、D 2截止，D 3导通 （d ）D 1导通，D 2、D 3截止3、电路如图所示，运算放大器的饱和电压为±12V ，晶体管T 的β=50，输入电压u I 的波形如图2所示，则灯HL 的情况为（ b ）。
（a ）亮1s ，暗2s （b ）暗1s ，亮2s （c ）亮3s ，暗2s-∞＋图24、在RLC 串联的交流电路中，若电源电压o U0220∠= V ，X L =X C =80Ω，R =22Ω。
则P =（ 2200W ）W ，cos ϕ =（ 1 ）。
5、图6电路中，由CT74LS290型集成计数器组成的是 6 进制计数器。
二、（8分）图示电路中，已知：U S = 8V ，I S1= 2A ，I S2= 4A ，R 1= 4Ω，R 2= 5Ω，R 3= 6Ω。
用戴维宁定理求电流I ，说明电压源是发出还是吸收功率，并计算其数值。
I S 2解：断开R 3支路，求开路电压U OCB S 2U OC =U AB = －R 1(I S2－I S1)－R 2I S2= -28V ；再求等效电阻R 0 = R AB = R 1+R 2 = 9Ω画出等效电路U B3S根据等效电路求 A .R R U U I OCS 4230=+-=电压源P = -U S I = -19.2W 发出功率12三、(8分)在图示电路中，已知i =0.2sin(600t +45︒)A ，R =20Ω，感抗X L =20Ω，容抗X C =30Ω。
I I I I I I I I I I II I I I I I I 华南理工大学期末考试试卷 《电路与模拟电子技术》 考试吋间：150分钟 考试日期： 年 月曰 I I IIIIIIII I I II I I III I I IIIII I I III I I III I I（20分） 2. 3. 当PN 结加正向电压时，则PN 结 ;当PN 结加反向电压时, 则PN 结 。
这一特性称为PN 结的 o （3 分） 图1是一个未完成的正弦波振荡电路，请将电路连接完成；为了能够起振，R 】和R2之间需要满足的 关系是.。
（5 分） OOU A°R 2U BO电路如图2所示，二极管为同一型号的理想元件, u A=3sinu ）tV, UB =3V, R=4KQ ,贝0： U F =于放人状态时，集电结的偏置为: 发射结的偏置为:（2分） 5. [+12VRUp（3分）4•品体管处 在共发射极接法的单级交流电压放大电路屮，负载电阻愈小，则电压放大倍数愈—，发射级电阻R E （无旁路电容）愈大，则电压放大倍数愈（3分）6. 一个固定偏置单级共射晶体管放大电路，为使最大不失真输出幅度尽可能大，其静态工作点应设在______________ ；如果因设置不当，出现输出波形的底部失真，这是失真，消除这种失真的办法是________________________ O（4分）二、图（a）中，己知E二36V, R1=R2=R3=R4, U ab=20V o若将恒压源E除去如图（b）,求这时Uab的值为多少？（10分）三、在图示电路中，已知电容电流的有效值为10A,电感电流的有效值町10 2 A,电压片250V, R=5Q ,并且在电路工作频率X\=R“电容的容量为10微法，求电路总电流/、电阻7?2、电感L、电路工作角频率3。
（10分）得分评卷得分评卷四、今有40W的日光灯一盏，接在220V50HZ的交流电源上，设灯管在点亮状态等效为纯电阻，其两端电压为110V,镇流器等效为电感，若想将该日光灯的功率因数提高到0.9,应怎样接入补偿元件？补偿元件的参数是多大？（10分）五、图示电路原已稳定，/ =（）时开关S由T”换接至叨。
《 电路与电子技术 》计算题1.在图所示电路中，求各支路电流。
解：I 2 = 4AI 3 = I 1 + I 2 I 3 = I 1 + 4 R 1 * I 1 + I 3*R 3 = 10 求解，得I 1 = 2AI 3 = 6A2．电路如图所示，已知CC U ＝12V, 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，E R ＝2kΩ，L R ＝6kΩ晶体管β＝60。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； 解： I BQ =(V CC -U BEQ )/R b=(12-0.7)/68*103=17µA I CQ =I BQ =60*0.17=10mAU CEQ =V CC -I CQ *R C=12-10*3 =-18VU CEQ <<U BEQ ,即V C <V B <V E ,晶体管工作在作在饱和区。
（2）画出微变等效电路，求电压放大倍数•u A 、输入电阻i r 和输出电阻o r解：电压放大倍数、输入电阻和输出电阻为：3．在图所示电路中，开关S 在t =0时刻合上，试求：(1)S 闭合瞬间各支路的电流和各元件上的电压； 解：u L =U ；u R =0；u C =0(2)电路达到新的稳定状态后各支路电流和各元件上的电压。
解：u L =0；u R =U ；u C =U4．电路如图所示，求各支路电流。
解：I 1 = 8/2 = 4A I 2 = 12/4 = 3A I 1 + I2 + I3 = 0 I 3 = - 7A5．电路如图所示，已知CC U ＝12V, 1B R ＝30kΩ, 2B R ＝10kΩ, C R ＝3kΩ，E R ＝1.5kΩ，L R ＝6kΩ晶体管β＝40。
（其中CbeI r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； 解：（2）画出微变等效电路，求电压放大倍数•uA 、输入电阻i r 和输出电阻o r解：6．电路如图所示，已知，321R R R ===3kΩ, C =103pF ，U=12V ，t =0时将开关S 断开。
一、選擇題（每個4分）1. 對電力系統運行の首要要求（A ）。
A ．保證安全可靠供電B ．電能質量合乎要求C ．經濟性良好D ．減小對生態有害影響2. 在電力系統の標麼值計算中，基准功率和基准電壓之間の關系滿足（D ）A ．/3B B B S U I =B ．B B B S U I =C ．3B B U ID ．3B B B S U I =3. 按供電可靠性來劃分，電力網の接線方式可分為（C ）。
A ．單回放射式和鏈式C ． 雙回放射式和樹幹式C ．有備用接線和無備用接線D ．鏈式和環式4. 我國目前電力系統の最高電壓等級是（D ）。
A ．交流500KV ，直流500KV ±B ．交流750KV ，直流500KV ±C ．交流500KV ，直流800KV ±D ．交流1000KV ，直流800KV ±5. 電力系統經消弧線圈接地時，應采用の補償方式為（C ）。
A 、全補償；B 、欠補償；C 、過補償；D 、欠補償或全補償。
6. 節點導納矩陣是一個（ B ）。
A ．非稀疏不對稱矩陣B ．稀疏對稱矩陣C ．非稀疏對稱矩陣D ．稀疏不對稱矩陣7. 所謂潮流計算，是指對電力系統某一穩態運行方式，確定系統の（A ）。
A 、電壓分布和功率分布B 、電流分布和功率分布C 、功率分布D 、電壓分布8.電力系統中PQ節點の數量（B ）のの9.電力系統運行電壓の水平決定於（B）A.有功功率の平衡B.無功功率の平衡C.有功功率D.無功功率10. 電力系統靜態穩定性是指（A）A、正常運行の電力系統受到小幹擾作用後，不發生自發振蕩或失步，自動恢複到初始運行狀態の能力；C、正常運行の電力系統受到大幹擾後，保持同步運行の能力；D、正常運行の電力系統受到打幹擾作用時，不發生自發震蕩和失步，自動恢複到初始運行狀態の能力。
二、簡答題（每個6分）1.三相電力系統中性點運行有幾種方式？各自有什麼特點？答：中性點不接地方式：供電可靠性較高，經濟型交叉，不適用於電壓較高の系統。
诚信应考,考试作弊将带来严重后果！华南理工大学期末考试《数字电子技术》试卷A注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上(或答题纸上)；3．考试形式: 闭卷；4. 本试卷共四大题，满分100分，考试时间120分钟。
题号一二三四总分得分评卷人一. 单项选择题：（在每小题的备选答案中选出一个正确的答案，并将正确答案的字母填入下表中对应的格子里。
每小题2分，共20分。
）题号10123456789答案1．十进制数128的8421BCD码是（）。
A.10000000B. 000100101000C.100000000D.1001010002.已知函数F的卡诺图如图1-1, 试求其最简与或表达式3. 已知函数的反演式为，其原函数为（）。
A． B ．C． D．4．对于TTL数字集成电路来说，下列说法那个是错误的：（A）电源电压极性不得接反，其额定值为5V；（B）不使用的输入端接1；（C）输入端可串接电阻，但电阻值不应太大；（D）OC门输出端可以并接。
5．欲将正弦信号转换成与之频率相同的脉冲信号，应用A.T，触发器B.施密特触发器C.A/D转换器D.移位寄存器6．下列A/D转换器中转换速度最快的是（）。
A.并联比较型B.双积分型C.计数型D.逐次渐近型7. 一个含有32768个存储单元的ROM，有8个数据输出端，其地址输入端有（）个。
A. 10B. 11C. 12D. 88.如图1-2，在TTL门组成的电路中，与非门的输入电流为I iL≤–1mA‚I iH≤20μA。
G1输出低电平时输出电流的最大值为I OL(max)=10mA，输出高电平时最大输出电流为I OH(max)=–0.4mA 。
门G1的扇出系数是（）。
A. 1B. 4C. 5D. 109.十数制数2006.375转换为二进制数是：A. 11111010110.011B. 1101011111.11C. 11111010110.11D. 1101011111.01110. TTL或非门多余输入端的处理是:A. 悬空B. 接高电平C. 接低电平D.接”1”二.填空题(每小题2分，共20分)1.CMOS传输门的静态功耗非常小，当输入信号的频率增加时，其功耗将______________。
《 电路与电子技术 》计算题1.在图所示电路中，求各支路电流。
解：I 2 = 4AI 3 = I 1 + I 2 I 3 = I 1 + 4R 1 * I 1 + I 3*R 3 = 10 联立求解，得I 1 = 2A I3 = 6A2．电路如题图所示，已知CC U ＝12V , 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，E R ＝2kΩ，L R ＝6kΩ晶体管β＝60。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； （2）画出微变等效电路，求电压放大倍数∙u A 、输入电阻i r 和输出电阻o r解：（1）I BQ = (V CC - U BEQ ) / R b= (12 - 0.7)/ 68 * 103= 17µAI CQ = βI BQ= 60 * 0.17 = 10 mAU CEQ = V CC - I CQ * C R = 12 - 10* 3 = -18VU CEQ << U BEQ , 即V C < V B <V E ,晶体管工作在作在饱和区。
（2）Cbe I r 26200β+≈ = 200 + 100* 26 / 10 = 0.45kΩ ∙u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -100*0.45/ (68+0.45) = -0.66i r = U i / I i = R b +r be = 68.45kΩ o r = Uo / Io = R C = 68kΩ3．在图所示电路中，开关S 在t =0时刻合上，试求： (1)S 闭合瞬间各支路的电流和各元件上的电压； u L =U ；u R =0；u C =0(2)电路达到新的稳定状态后各支路电流和各元件上的电压。
u L =0；u R =U ；u C =U4．电路如图所示，求各支路电流。
《 电路与电子技术 》计算题1.在图所示电路中，求各支路电流。
解：I 2 = 4AI 3 = I 1 + I 2 I 3 = I 1 + 4R 1 * I 1 + I 3*R 3 = 10 联立求解，得I 1 = 2A I3 = 6A2．电路如题图所示，已知CC U ＝12V , 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，E R ＝2kΩ，L R ＝6kΩ晶体管β＝60。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； （2）画出微变等效电路，求电压放大倍数∙u A 、输入电阻i r 和输出电阻o r解：（1）I BQ = (V CC - U BEQ ) / R b = (12 - 0.7)/ 68 * 103= 17µAI CQ = βI BQ= 60 * 0.17 = 10 mAU CEQ = V CC - I CQ * C R = 12 - 10* 3 = -18VU CEQ << U BEQ , 即V C < V B <V E ,晶体管工作在作在饱和区。
（2）Cbe I r 26200β+≈ = 200 + 100* 26 / 10 = 0.45kΩ ∙u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -100*0.45/ (68+0.45) = -0.66i r = U i / I i = R b +r be = 68.45kΩ o r = Uo / Io = R C = 68kΩ3．在图所示电路中，开关S 在t =0时刻合上，试求： (1)S 闭合瞬间各支路的电流和各元件上的电压； u L =U ；u R =0；u C =0(2)电路达到新的稳定状态后各支路电流和各元件上的电压。
u L =0；u R =U ；u C =U4．电路如图所示，求各支路电流。
解：I 1 = 8/2 = 4A I 2 = 12/4 = 3A I 1 + I2 + I3 = 0 I 3 = - 7A5．电路如题图所示，已知CC U ＝12V , 1B R ＝30kΩ, 2B R ＝10kΩ, C R ＝3kΩ，E R ＝1.5kΩ，L R ＝6kΩ晶体管β＝40。
（其中Cbe I r 26200β+≈进行计算）。
（1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； I BQ = (V CC - U BEQ ) / R b = (12 - 0.7)/ 30 * 103= 38µAI CQ = βI BQ= 60 * 0.38 = 22.8 mAU CEQ = V CC - I CQ * C R = 12 - 22.8* 3 = -56.4VU CEQ << U BEQ , 即V C < V B <V E ,晶体管工作在作在饱和区。
（2）画出微变等效电路，求电压放大倍数∙u A 、输入电阻i r 和输出电阻o r Cbe I r 26200β+≈ = 200 + 100* 26 / 22.8 = 0.11kΩ ∙u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -100*0.11/ (30+0.11) = -0.37i r = U i / I i = R b +r be = 30.11kΩo r = Uo / Io = R C = 30kΩ6．电路如图所示，已知，321R R R ===3kΩ, C =103pF ，U =12V ，t =0时将开关S 断开。
试求电压C u 和o u 的变化规律。
解：求解一阶电路的三要素。
1）初始值：由C u （0+） = C u （0-） = 0V 画出t=0+的等效电路，如下图所示得C u （0+） = U*R2/（R1+R2） = 12* 1/2 = 6V2）稳态值：当t=时，电路处于新的稳定状态，如下图所示（换路后的电路中C 开路） C u （）= U* R1/（R1+R2+R3）= U * 1/3= 12 * 1/3 = 4V∞∞o u （）= U* R1/（R1+R2+R3）= U * 1/3= 12 * 1/3 = 4V3）时间常数：将电路中的电源置零，如下图所示 R0 = R3//(R1+R2) = 3*6/(3+6) = 2kΩτ = R0*C = 2*103*103*10-12 = 2*10-6S4）将三要素代入C u （t ）=C u （） + [C u （0+） - C u （0-）] * e -t/=4 + [0- 4]* e -t/2* 10-6 = 4(1- e -5*105t )Vo u （t ）=o u （） + [o u （0+） - o u （0-）] * e -t/=4 +[6 -4] * e -t/2* 10-6 = 4+ 2e-5* 105t V7．在图所示电路中，已知1E ＝90V ，2E ＝60V ，1R ＝2R ＝15Ω，3R ＝30Ω，4R ＝5R ＝15Ω， 求各条支路的电流。
解：Uab = E1/(R1 +R4) + E2/(R2+R5) / (1 / (R1+R2) + 1/R3 + 1/(R2+R5))∞∞ ∞I4R 52Uab = (90/30 + 60/30) / (1/30 + 1/30 + 1/30) = 5 / (1 / 10) = 50VI3 = Uab/ R3 = 50/ 30 = 5/3A I2 = E2 - Uab / R2+R5 = 1/3A I1 = I3 - I2 = 4/3A8．电路如图所示，晶体管的β=60，BE U ＝0.7V 。
（其中Cbe I r 26200β+≈计算）。
（1）试用直流通路估算静态值B I ，C I ，CE U ；I BQ = Vcc-U BEQ /Rb = 12 - 0.7/480 = 0.02mAI CQ = β*I BQ = 60 * 0.02 = 1.2 mA U CEQ = VCC- I CQ Rc = 12 - 1.2 * 3 = 8.4VU CEQ >> U BEQ , 即V C < V B <V E ,晶体管工作在作在放大区。
（2）画出微变等效电路，求电压放大倍数∙u A ，输入电阻i R 和输出电阻o R Cbe I r 26200β+≈ = 200 + 100* 26 / 1.2 = 23.67kΩ ∙u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -60*23.67/ (3+23.67) = -53i r = U i / I i = R b +r be = 503.67kΩ o r = Uo / Io = R C = 3kΩ9．电路如图示，已知1R =8Ω, 2R =12Ω, L ＝0.6H ，U =220V 。
S 闭合后试求)(t i L解：i L (0+) = i L (0-) = 220/ 20 = 11 i L () = 220/ 12 = 18.33 τ = L/R 2 = 0.6 = 0.05i L (t ) = 18.33 + (11 - 18.33) e - t/0.0510．电路如图所示，求支路电流I 1， I 2 ，I 3。
解：用节点分析法，弥尔曼定理Uab = （4/10 + 2/10 - 0.1）/ （1/10 + 1/20 + 1/10） = 2V I2 = Uab / 20 = 0.1A Uab = -10 * I1 + 4I1 = (4 - Uab) / 10 = 0.2A I3 = I1 - I2 - 0.1 = 0A11．如图所示电路中，开关S 原来在“1”位置， 在t =0瞬间换接到“2”位置，试求)(t u C 及)(t i C 。
∞答：开关换接瞬间，根据换路定律根据三要素法求，得12．晶体管放大电路如图所示，已知CC U ＝12V , C R ＝3kΩ, B R ＝240kΩ,晶体管β＝50，BE U ＝0.7V 。
（其中Cbe I r 26200β+≈进行计算） （1）试用直流通路估算静态值B I ，C I ，CE U ；I BQ = Vcc-U BEQ /Rb = 12 - 0.7/240 = 0.05mA I CQ = β*I BQ = 50 * 0.05 = 2.5 mA U CEQ = VCC- I CQ Rc = 12 - 2.5 * 3 = 4.5VU CEQ >> U BEQ , 即V C < V B <V E ,晶体管工作在作在放大区。
（2）静态时（i u ＝0），1C 、2C 上的电压各为多少？并标出极性。
C1C2极性如图，C1的电压为零，C2为6V ,ui ＝0的等效电路如下：（3）画出微变等效电路，当L R ＝6 kΩ求电压放大倍数∙u A解：微变等效电路Cbe I r 26200β+≈ = 200+50* 26/2.5 = 2.54 kΩ ∙u A = Uo/U I = -β(R C //R L ) / (R b +r be ) = -50*3||6 / 2.54 = -39。
